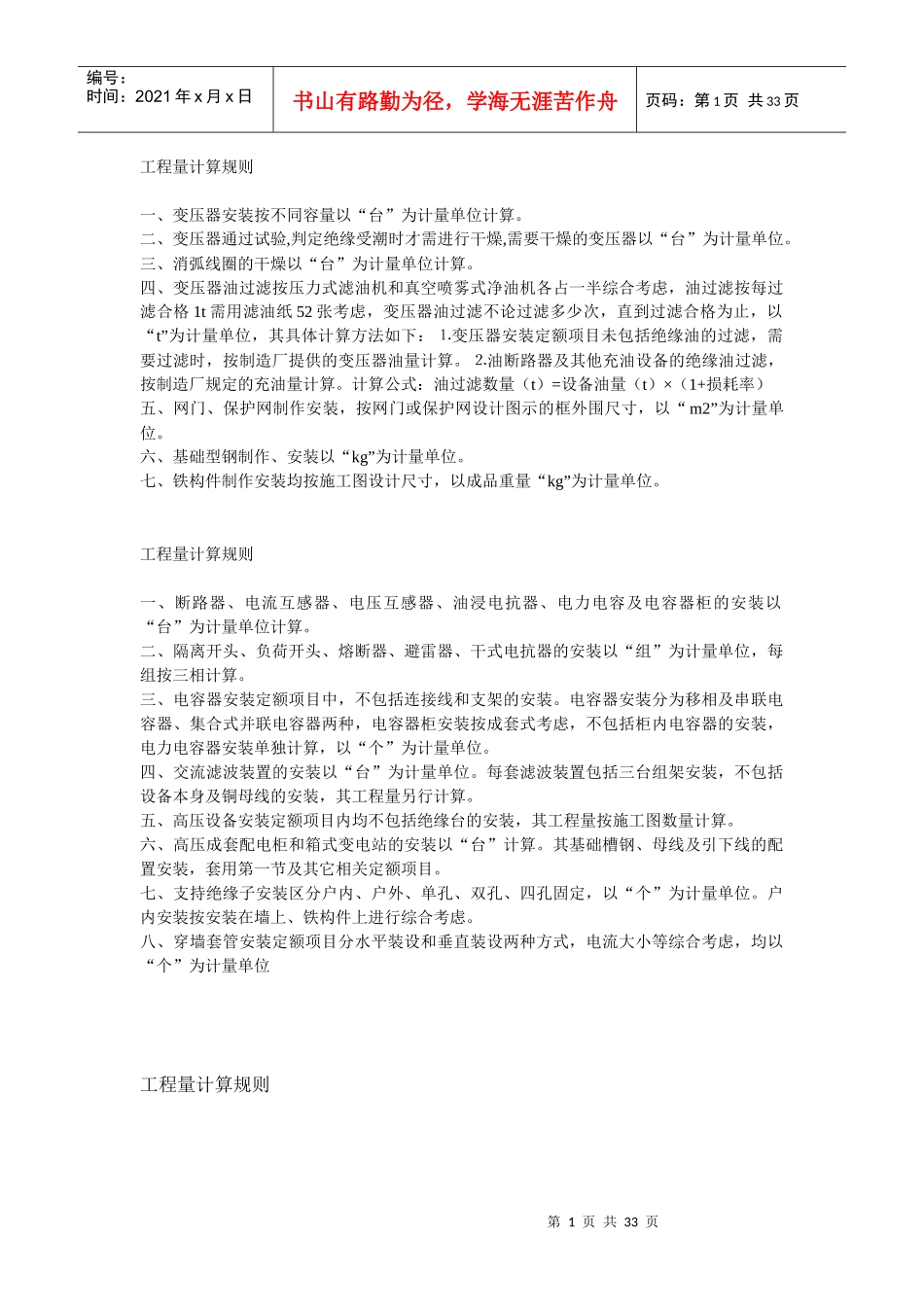

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页工程量计算规则一、变压器安装按不同容量以“台”为计量单位计算。二、变压器通过试验,判定绝缘受潮时才需进行干燥,需要干燥的变压器以“台”为计量单位。三、消弧线圈的干燥以“台”为计量单位计算。四、变压器油过滤按压力式滤油机和真空喷雾式净油机各占一半综合考虑，油过滤按每过滤合格1t需用滤油纸52张考虑，变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：⒈变压器安装定额项目未包括绝缘油的过滤，需要过滤时，按制造厂提供的变压器油量计算。⒉油断路器及其他充油设备的绝缘油过滤，按制造厂规定的充油量计算。计算公式：油过滤数量（t）=设备油量（t）×（1+损耗率）五、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。六、基础型钢制作、安装以“kg”为计量单位。七、铁构件制作安装均按施工图设计尺寸，以成品重量“kg”为计量单位。工程量计算规则一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容及电容器柜的安装以“台”为计量单位计算。二、隔离开头、负荷开头、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。三、电容器安装定额项目中，不包括连接线和支架的安装。电容器安装分为移相及串联电容器、集合式并联电容器两种，电容器柜安装按成套式考虑，不包括柜内电容器的安装，电力电容器安装单独计算，以“个”为计量单位。四、交流滤波装置的安装以“台”为计量单位。每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量另行计算。五、高压设备安装定额项目内均不包括绝缘台的安装，其工程量按施工图数量计算。六、高压成套配电柜和箱式变电站的安装以“台”计算。其基础槽钢、母线及引下线的配置安装，套用第一节及其它相关定额项目。七、支持绝缘子安装区分户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。户内安装按安装在墙上、铁构件上进行综合考虑。八、穿墙套管安装定额项目分水平装设和垂直装设两种方式，电流大小等综合考虑，均以“个”为计量单位工程量计算规则第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页一、悬式绝缘子串安装是以普通型悬式绝缘子安装为基础，每串绝缘按2片以内考虑，其金具、绝缘子、线夹按主要材料另行计算。悬式绝缘子串垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所用的绝缘子串安装，按单、双串分别以"串"为计量单位。耐张绝缘子串的安装，包括在软母线安装定额项目内。二、软母线安装，是指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以"跨／三相"为计量单位，导线跨距按30m一跨考虑，每跨包括三相。导线、绝缘子、线夹、弛度调节金具等均按施工图设计用量加定额规定的损耗率计算。三、软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，以"组"为计量单位，每三相为一组，均套用引下线项目。四、两跨软母线间的跳引线安装，以"组"为计量单位，每三相为一组。不论两端的耐张线夹是螺栓式或压接式，均套用软母线跳线定额。五、组合软母线安装以"组/三相"为计量单位计算。跨距（包括水平悬挂部分和两端引下部分之和）以45m以内考虑，不包括组合导线两端的铁构件的配制安装及支持绝缘子、带形母线的安装，需要时套用相关定额项目。导线、绝缘子、线夹、金具按施工图设计用量加定额规定的损耗率计算。六、软母线安装预留长度按表2-2计算。软母线安装预留长度表表2-2单位：m/根┏━━━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━━━━┯━━━━━━━━━━━━━━━┓┃项目│耐张│跳线│引下线、设备连接线┃┠───────────┼──────────┼───────────┼───────────────┨┃预留长度│2.5│0.8│0.6┃┗━━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━━━┷━━━━━━━━━━━━━━━┛第3页共33页第2页共33...
