精密机械课程设计模板VIP免费

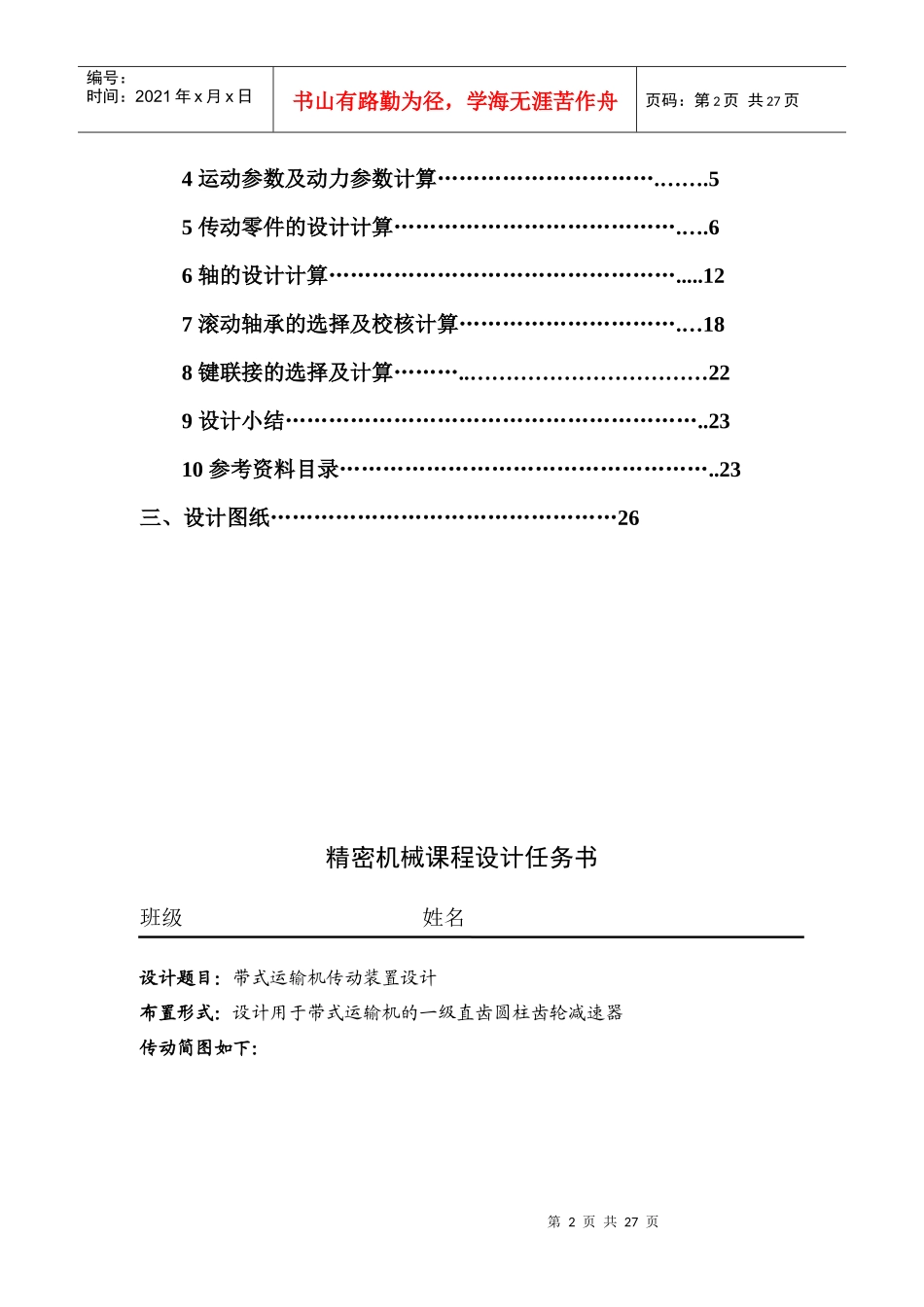

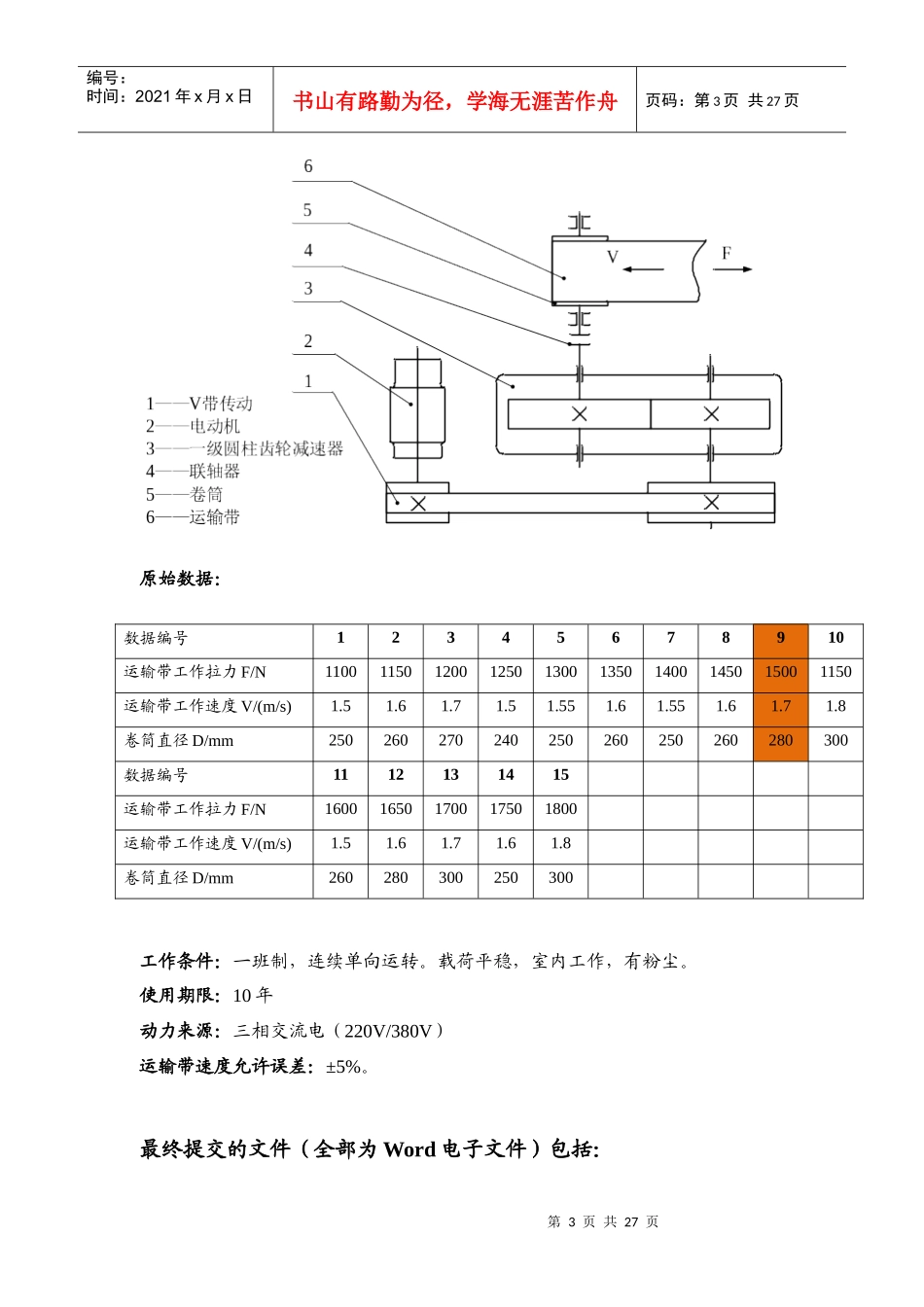

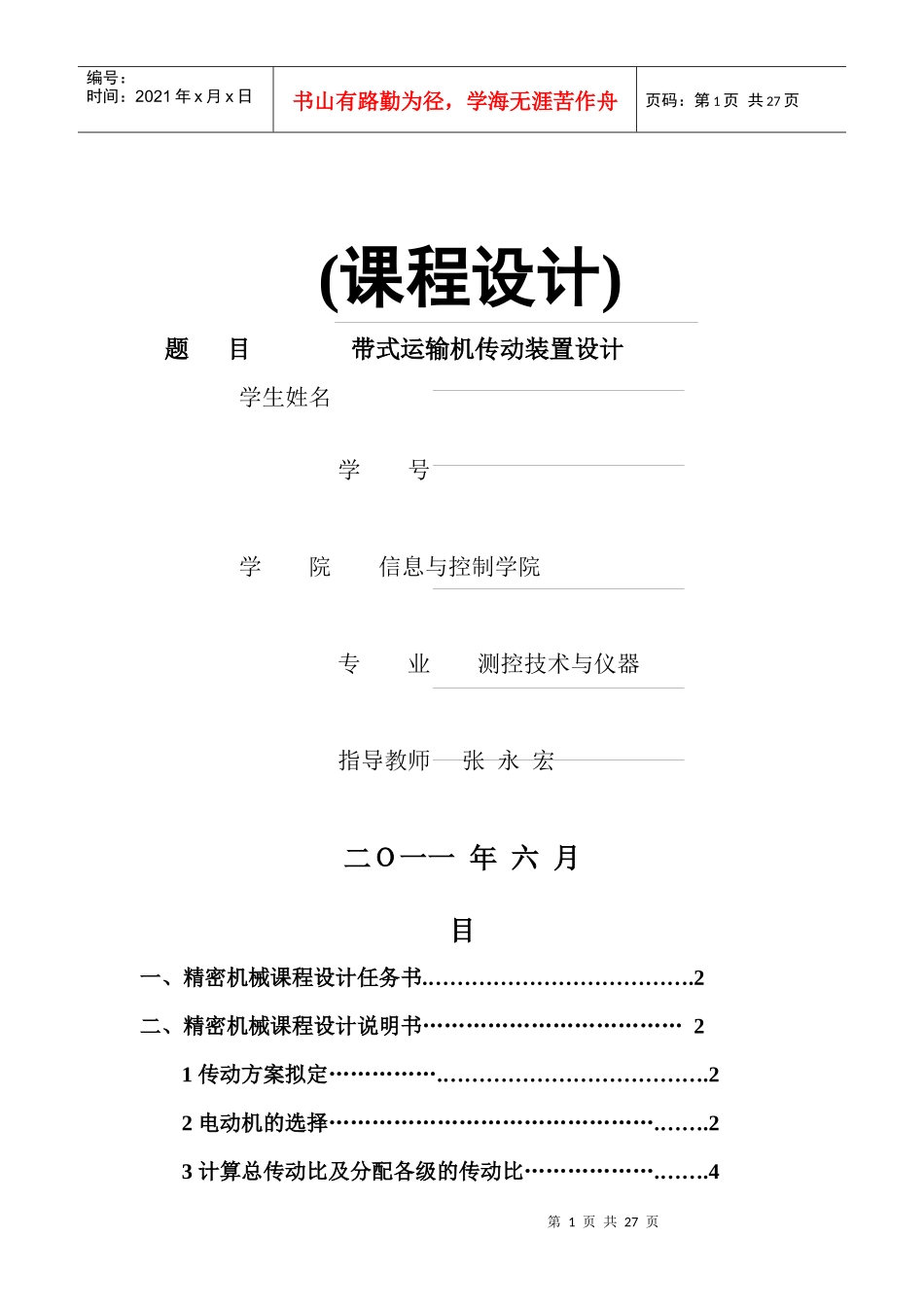

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页(课程设计)题目带式运输机传动装置设计学生姓名学号学院信息与控制学院专业测控技术与仪器指导教师张永宏二Ｏ一一年六月目一、精密机械课程设计任务书.……………………………….2二、精密机械课程设计说明书………………………………21传动方案拟定…………….……………………………….22电动机的选择……………………………………….…….23计算总传动比及分配各级的传动比……………….…….4第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页4运动参数及动力参数计算………………………….…….55传动零件的设计计算………………………………….….66轴的设计计算………………………………………….....127滚动轴承的选择及校核计算………………………….…188键联接的选择及计算………..……………………………229设计小结…………………………………………………..2310参考资料目录……………………………………………..23三、设计图纸…………………………………………26精密机械课程设计任务书班级姓名设计题目：带式运输机传动装置设计布置形式：设计用于带式运输机的一级直齿圆柱齿轮减速器传动简图如下：第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页原始数据：数据编号12345678910运输带工作拉力F/N1100115012001250130013501400145015001150运输带工作速度V/(m/s)1.51.61.71.51.551.61.551.61.71.8卷筒直径D/mm250260270240250260250260280300数据编号1112131415运输带工作拉力F/N16001650170017501800运输带工作速度V/(m/s)1.51.61.71.61.8卷筒直径D/mm260280300250300工作条件：一班制，连续单向运转。载荷平稳，室内工作，有粉尘。使用期限：10年动力来源：三相交流电（220V/380V）运输带速度允许误差：±5%。最终提交的文件（全部为Word电子文件）包括：第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页精密机械课程设计任务书（一份）；精密机械课程设计说明书（一份）；设计图纸（两张零件图—大齿轮以及与大齿轮相连的轴）。要求完成日期：本学期结束前设计计算说明书一、传动方案拟定设计单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限8年，工作为单第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页班工作制，载荷平稳，环境清洁。（2）原始数据：运输带工作拉力F=1500N；带速V=1.7m/s；滚筒直径D=280mm；滚筒长度L=500mm。二、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.982×0.97×0.99×0.96=0.885(2)电机所需的工作功率：P工作=FV/1000η总=1500×1.7/(1000×0.885)=2.88KW3、确定电动机转速：计算滚筒工作转速：n筒=60×1000V/πD=60×1000×1.7/(π×280)F=1500NV=1.7m/sD=280mmL=500mmn滚筒=76.4r/minη总=0.8412P工作=2.4KW第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页=115.96r/min按手册P7表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’a=3~6。取V带传动比I’1=2~4，则总传动比理时范围为I’a=6~20。故电动机转速的可选范围为n’d=I’a×n筒=（6~20）×115.96=695.8~2319.2r/min符合这一范围的同步转速有750、1000、和1500r/min。根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书P15页第一表。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第2方案比较适合，则选n=1000r/min。4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132M-4。其主要性能：额定功率：4KW，满载转速1440r/min。第7页共27页第6页共27页编号：时间：2021年x月x日书山有...
