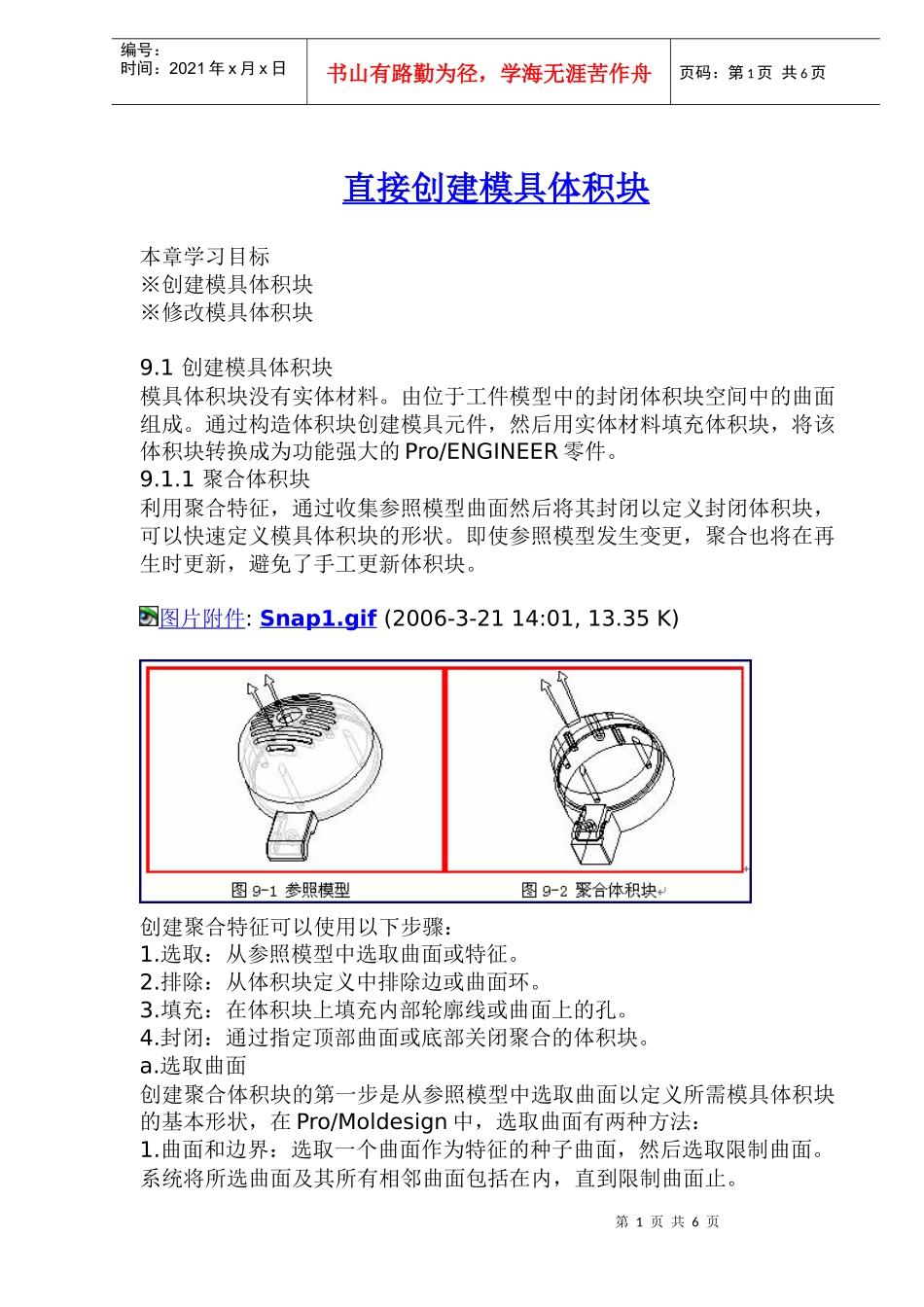

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页直接创建模具体积块本章学习目标※创建模具体积块※修改模具体积块9.1创建模具体积块模具体积块没有实体材料。由位于工件模型中的封闭体积块空间中的曲面组成。通过构造体积块创建模具元件，然后用实体材料填充体积块，将该体积块转换成为功能强大的Pro/ENGINEER零件。9.1.1聚合体积块利用聚合特征，通过收集参照模型曲面然后将其封闭以定义封闭体积块，可以快速定义模具体积块的形状。即使参照模型发生变更，聚合也将在再生时更新，避免了手工更新体积块。图片附件:Snap1.gif(2006-3-2114:01,13.35K)创建聚合特征可以使用以下步骤：1.选取：从参照模型中选取曲面或特征。2.排除：从体积块定义中排除边或曲面环。3.填充：在体积块上填充内部轮廓线或曲面上的孔。4.封闭：通过指定顶部曲面或底部关闭聚合的体积块。a.选取曲面创建聚合体积块的第一步是从参照模型中选取曲面以定义所需模具体积块的基本形状，在Pro/Moldesign中，选取曲面有两种方法：1.曲面和边界：选取一个曲面作为特征的种子曲面，然后选取限制曲面。系统将所选曲面及其所有相邻曲面包括在内，直到限制曲面止。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.曲面：明确的选取一组连续的曲面。在单个聚合特征中，只能使用一种选取曲面的方法。b.修改基础面组在参照模型中选取曲面后，可以使用两种工具修改生成的曲面面组：1.排除曲面和外环对于每一种聚合体积块的方法，都可以选择性地从体积块的定义中排除一些环或边：只有当“曲面和边界”用作选取方法时，“边界环”选项才可用。选取“边界环”后，再选取要从体积块中排除的边界曲面的任意边。只有当“曲面”用作选取方法时，“排除”选项才可用。选取“排除”后，会出现曲面和环两个选项。曲面：通过单独选取曲面，排除一些被选曲面。环：排除环。使用此选项删除为聚合而选取的曲面中不想要的部分。图片附件:Snap2.gif(2006-3-2114:04,2.49K)2.填充在为聚合选取的曲面上填充边的内环相当于“修补”模具体积块的基本面组。在使用曲面和边界方法选取曲面时，填充选项可以防止当某一选定曲面中有孔时选取对象变得太大，这样避免必须选取多个边界曲面。填充对于连接两个曲面的环不起作用，因为不能在其中任何一个曲面上创建内部轮廓。要填充连接两个曲面的环，可以在设计模型中使用插入模式，复制原始的未切割的曲面，将其作为聚合用的复制曲面。图片附件:Snap3.gif(2006-3-2114:05,5.91K)第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页[大连模具网推荐]:大连金业钣焊工程有限公司!c.封闭体积块选取了所有的曲面并完成全部修改后，最后一个步骤就是封闭体积块。由于模具体积块定义为三维封闭曲面面组，因此所有开放边界都需要封闭。要封闭一个开放边界环，必须选取一个平面来覆盖该环。环的各边然后将以垂直于该平面的方向延伸到封闭平面。还将创建一个与此平面共面的新平整曲面来封闭边界。在封合菜单中，有顶平面、全部环和选取环三个选项：顶平面：选取或创建顶平面(体积块相对于它是封闭的)。全部环：选取要闭合的所选曲面上的所有孔。选取环：通过选取要闭合的边界环选取孔。图片附件:Snap4.gif(2006-3-2114:05,9.69K).1.2草绘体积块模具体积块的形状还可以通过草绘来定义，方法类似于在Pro/ENGINEER中创建常规特征。如果选择草绘的方式创建模具体积块，草绘的体积块将自动添加。如果一个体积块已经存在于当前的定义中，则必须指明是否要增加还是移除将要草绘的体积块。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页图片附件:Snap5.gif(2006-3-2114:06,5.31K)当选择在模具体积块内创建草绘特征时，会出现与创建所有草绘特征(如拉伸、旋转、扫描等)同样的选项。这些选项与创建所有其他草绘特征时所起的作用一样。唯一区别在于创建模具体积块时必须草绘一个封闭截面。.1.3滑块体积块使用“模具设计”中的滑块元件在成品中形成...
