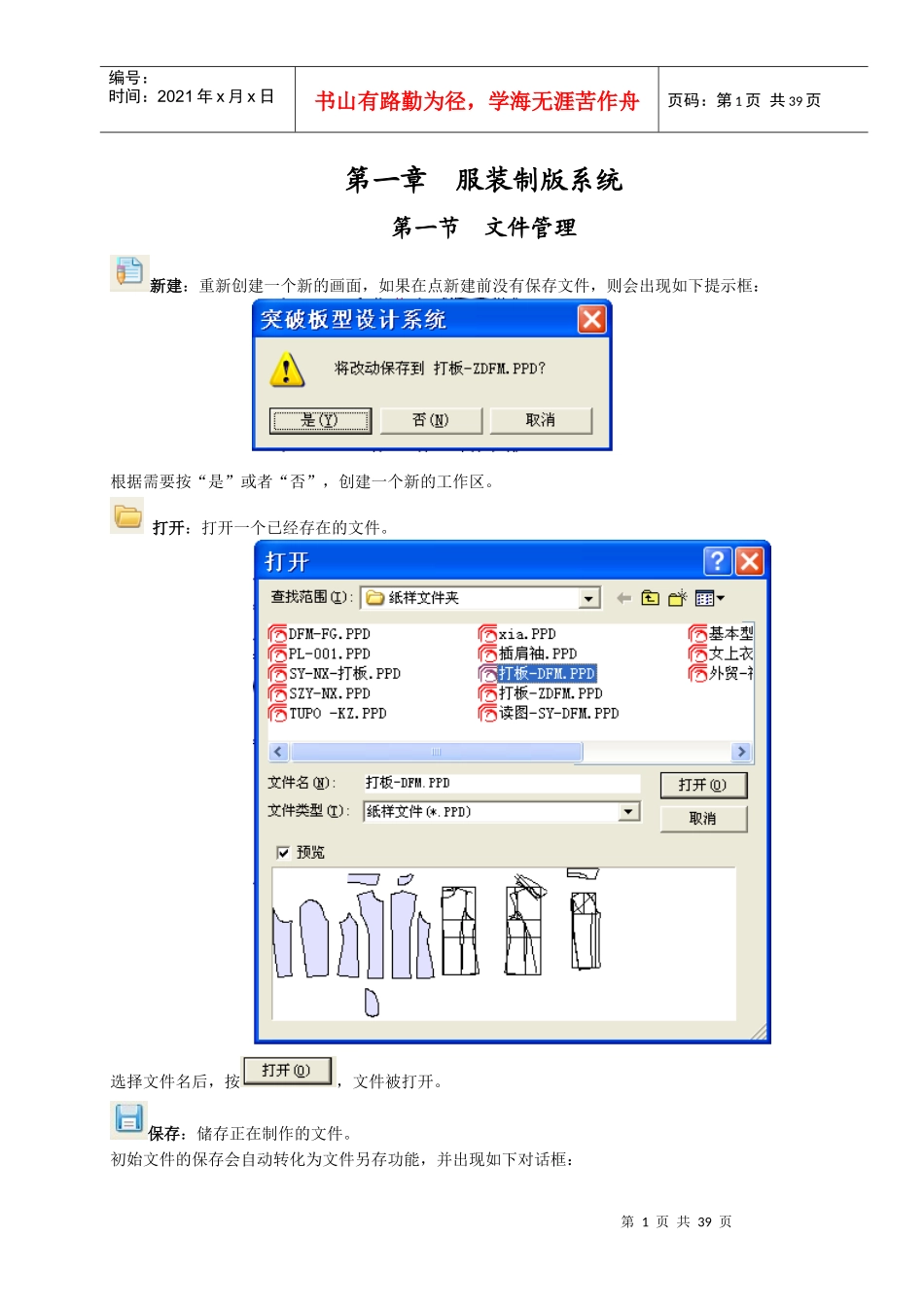

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页第一章服装制版系统第一节文件管理新建：重新创建一个新的画面，如果在点新建前没有保存文件，则会出现如下提示框：根据需要按“是”或者“否”，创建一个新的工作区。打开：打开一个已经存在的文件。选择文件名后，按，文件被打开。保存：储存正在制作的文件。初始文件的保存会自动转化为文件另存功能，并出现如下对话框：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页在文件名处输入文件名后按如文件里已有该文件名,按保存后提示如下对话框:点后,则当前内容保存在已有的文件名中(原内容被覆盖)。点后,重新输入新的文件名。备注:输入的文件名系统自动默认为款号撤消：依次撤消前一步撤消操作恢复操作：在进行撤消操作后，依次恢复前一步操作第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第二节结构设计矩形放缩通过用鼠标框选区域放大画面，从左往右框选可以放大图形全屏放缩：将画面中的所有内容完全显示在屏幕上。视图移动：选择视图移动工具，单击左键选择需要的裁片，移到所需的位置再单击左键即可。多个裁片移动：框选多个裁片，移到所需的位置再单击左键即可。尺寸表：在当前选择的部位名称上增加新的部位名称。：在当前选择的部位名称下增加新的部位名称。删除部位：鼠标单击需要删除的部位名称前面的方格，这时被选中的部位变成蓝色，再点一下删除键，该部位就被删除：在当前选择的尺码前增加新尺码。第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页：当前选择的尺码后增加新尺码。：除尺码：鼠标左键单击要删除的尺码上端的小方格，这时被选中的尺码变成蓝色，点删除即可。修改部位（尺码）名称：要修改的部位（尺码）上单击左键，这时被选中的部位（尺码）变成蓝色，就可以输入所需要的部位（尺码）。：设定基本号型。单位的换算：例如输入的尺寸是英寸，单击编辑，之后选择需要的单位即可。第三节基本工具框架尺：1)画矩形框:鼠标单击空白点或已知点,移动鼠标出现如下图所示:单击左键后弹出如下对话框：在横向长度和纵向长度里输入所需的尺寸.按即可。这时如果用鼠标点一下输入边上的，则出现如下所示：第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页这时所出现的部位名称就是尺寸表里的所有部位，单击所需要的部位在对话框里就显示该部位的尺寸。左手尺(竖框尺)1)鼠标单击空白点或已知点，移动鼠标到所需的位置:2）鼠标单击已知点，移动鼠标到所需的线上，这时要注意光标的变化，弹出只显示纵向长度的对话框（横向直接和所选中的线相交），如下图所示：可以输入加放量第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页右手尺(横框尺)1）单击空白点或已知点，移动鼠标到所需的位置:2）单击某个点，移动鼠标到所需的线上，这时要注意光标的变化，弹出只显示横向长度的对话框（纵向与肩线相交），如下图所示：画线(直尺)（在选择某个点后按住键盘上的Ctrl键可以转换工具功能）1）平线、线垂直线、45°斜线或任意斜线，鼠标单击一已知点或空白处，如下图所示：2）两点连线：两点连直线，鼠标单击已知点，移动鼠标到直线的末端，双击已知点，两点即连接一条直线。如下图所示：第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页3)画弧线：标单击点１、点2、点3、最后在结束点4双击鼠标左键。如下图所示：**备注在未选取结束点前，单击鼠标右键可以撤销当前操作。4）调整弧线：单击右键选择需要调整的曲线，这时被选中的曲线变为红色，可以用拖动鼠标的方式来调整红色的十字点。删除曲线自由点：单击右键选择需要的曲线，鼠标框选需要删除的自由点，点删除或键盘上delete键即可删除曲线点。5）自由点：单击右键选择需要曲线（或者直线），鼠标移到想要调整的线上，直接拖动鼠...
