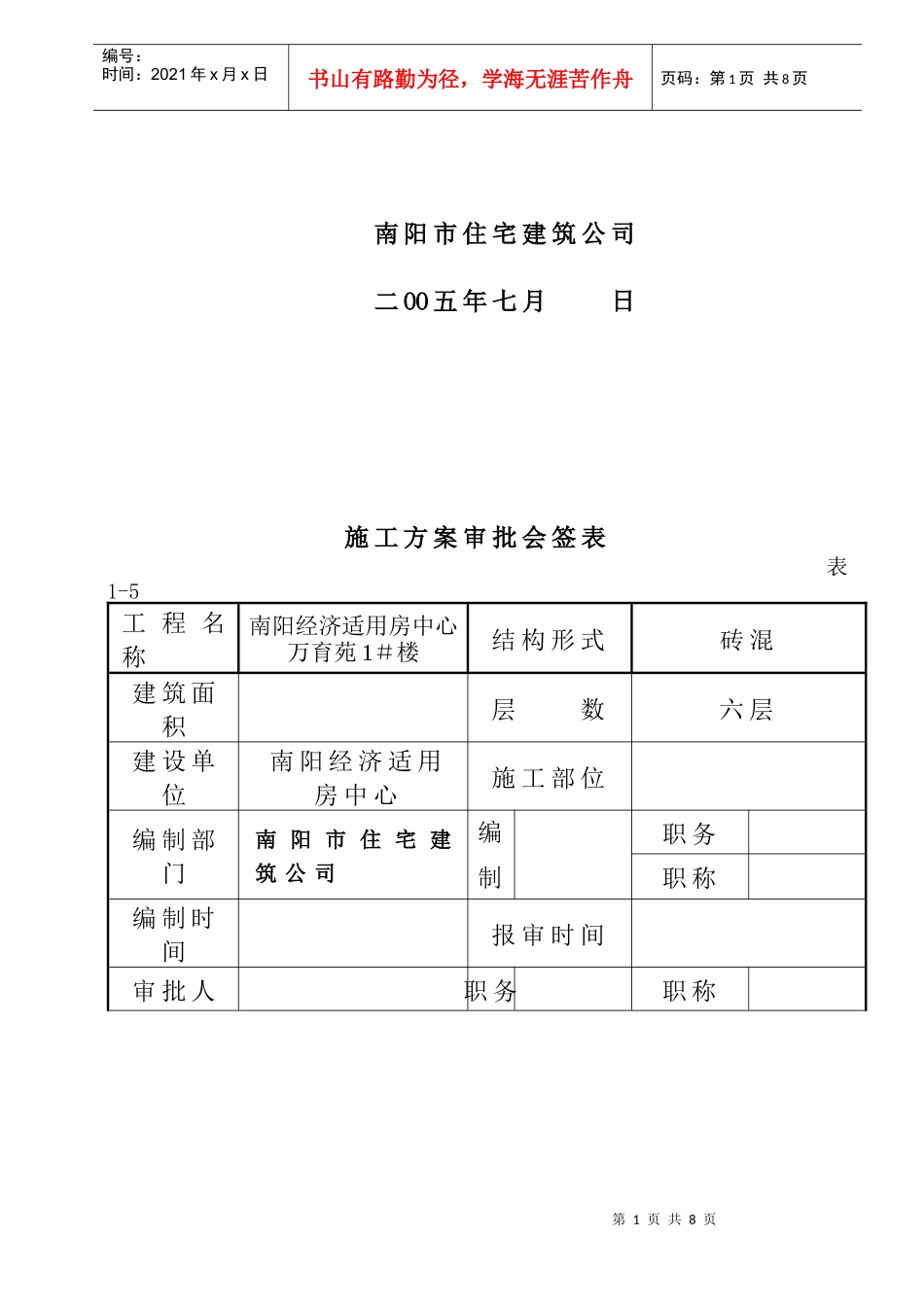

经济适用房中心万育工程现场临时用电施工组织设计第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页南阳市住宅建筑公司二OO五年七月日施工方案审批会签表表1-5工程名称南阳经济适用房中心万育苑1＃楼结构形式砖混建筑面积层数六层建设单位南阳经济适用房中心施工部位编制部门南阳市住宅建筑公司编制人职务职称编制时间报审时间审批人职务职称第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页审批意见：(填写讨论的主要结论，包括应修改部分)安全部门盖章年月日技术部门盖章年月日南阳市建筑安全管理办公室印制一、工程概况本工程为南阳经济适用房中心万育苑住宅楼工程,位于南阳市黄河西路，整个建筑群分为三栋住宅楼,1#楼结构；结构六层，工程建筑总高度为24.9m，总建筑面积为5868m2。6#楼为砖混结构；结构六层，工程建筑总高度为24.9m，总建筑面积为5688m2。8#楼为砖混结构；结构六层，工程建筑总高度为19.8m，总建筑面积为5688m2。为严格贯彻“安全第一，预防为主”的方针，切实搞好南阳经济适用房中心万育苑工程的安全生产，确保职工在劳动生产过第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页程中的安全，建立健全各种安全生产管理措施，特作如下临时用电施工组织设计。二、现场情况现场供电线路引自建设单位配电室，由北面围墙引入，因此，现场配电系统只需设总配电箱、分配电箱及开关箱为了供电可靠，全部采用聚氯乙烯电力电缆埋地敷设，进出地面处均穿钢管保护。具体布置情况见施工用电总平面布置图。三、施工现场用电负荷及计算1、主要用电设备及容量表（见下页）主要用电设备及容量序号设备名称、型号及铭牌、技术数据数量（台）总容量（kw）第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1搅拌机JZC750（11KW）两台、350（5.5KW）四台6442卷扬机JRC-1（7.5KW）六台6453对焊机HC-1，（75KW）两台21504电焊机bx3-500(38kw)一台\bx1-300(22kw)六台71705断钢机Y100L2-4(3kw)两台266弯钢机Y100L2-4(3kw)两台267塔吊YIRB225M-2(48kw)两台1488木工电锯Y112M-2（1.5kw）两台34.59木工电刨JC2-41（3kw）两台2610振动器ZN70(1.5kw)12台121811切割机YS-90S(1.5kw)四台4612平板振动器ZW10A(2.2kw)四台48.814照明及其它第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页2、各设备组用电量计算①、总容量：Pe=1.1（0.5×192.3/0.75+0.6×320）=352.22KW根据负荷用电情况，取Kx=0.5,则计算负荷为：Pj=0.5×352.22=176.11kw②、主电路电缆截面选择：输电线路采用三相五线制供电，采用聚氯乙烯电力电缆架空引入，其截面选择如下：Ie=Pj/(1.732U线COSψ)=176.11/(1.732×0.38×0.75)=356.77A<360A（150mm2）查电气设计手册，选明设BLX型铝芯橡皮电缆，截面为150mm2③、1号分配电箱线型选择：该分箱中包括两台搅拌机和两台卷扬机，两电焊机，一台塔吊，一台断钢机，两台弯钢机，一台对焊机，一台移动箱，其计算负荷为：Pj=1.1（0.6×99/0.75+0.6×135）=88.11KW则计算电流为：Ie=Pj=88.11=178.5A＞1751.732U线COSψ1.732×0.38×0.75（178.5-175）/175=2%。可按照175A查电气设计手册，选电缆截面为50mm²BLX型。④、2号分配电箱线型选择：该分箱中包括两台搅拌机和两台卷扬机、两电焊机、一台对焊机、一台弯钢机、一台断钢机、两台切割机、其它，其计算负荷为：Pj==1.1（0.6×43.5/0.75+0.6×119）=67.4kw。则计算电流为：Ie=Pj=67.4=136.4A1.732U线COSψ1.732×0.38×0.75第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页查电气设计手册，选电缆截面为35mm²BLX型（138A）。⑤、3号分配箱线型选择；该分箱包括一台对焊机、一台弯钢机、两台切割机，一台断钢机,两台卷扬机，两台搅拌机。其计算负荷为：Pj=1.1（0.6×43.5/0.75+0.6×44）=58.4kw.则计算电流为：Ie=Pj=58.4＝118.19A1.732U线COSψ1.732×0.38×0.75查...
