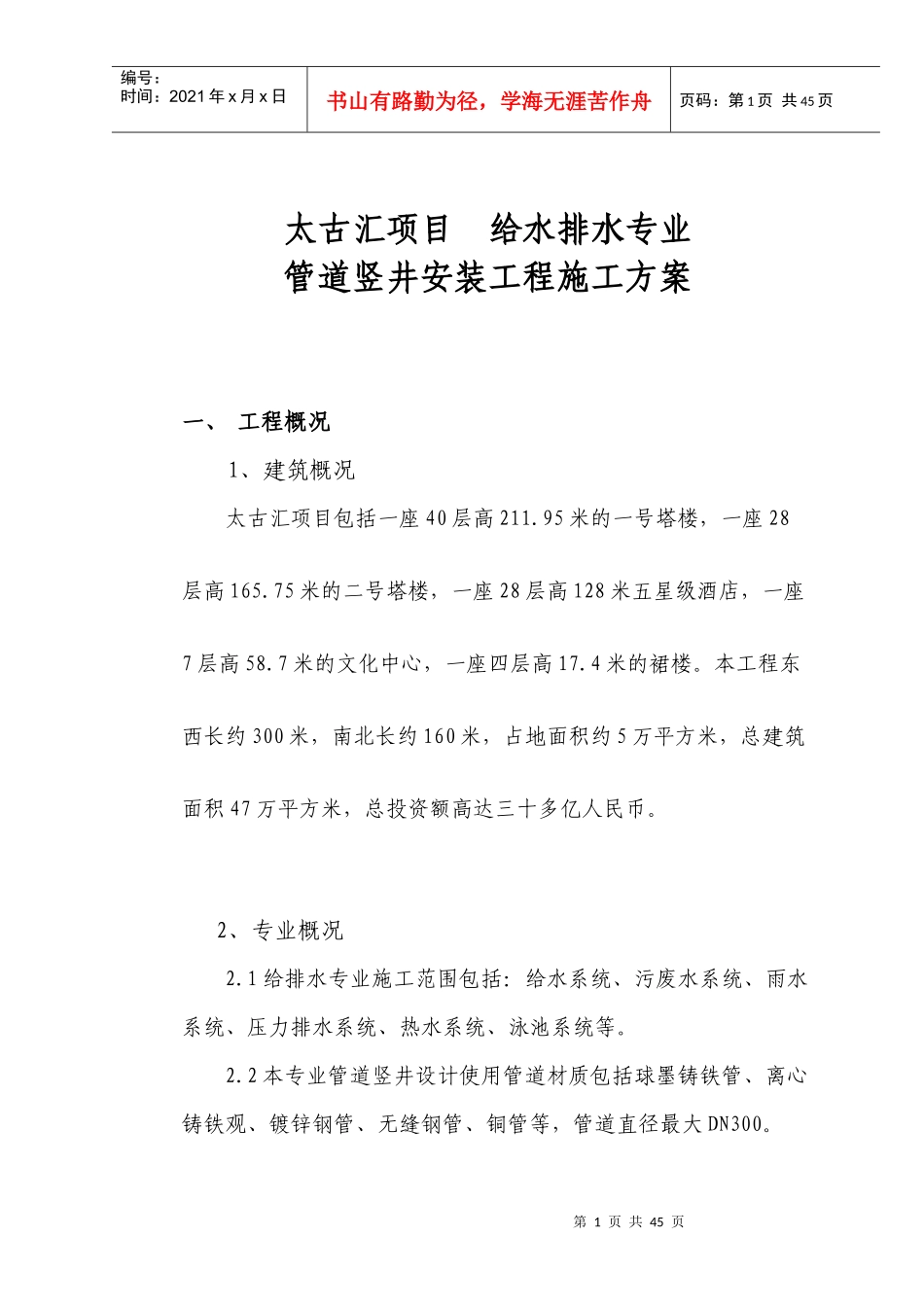

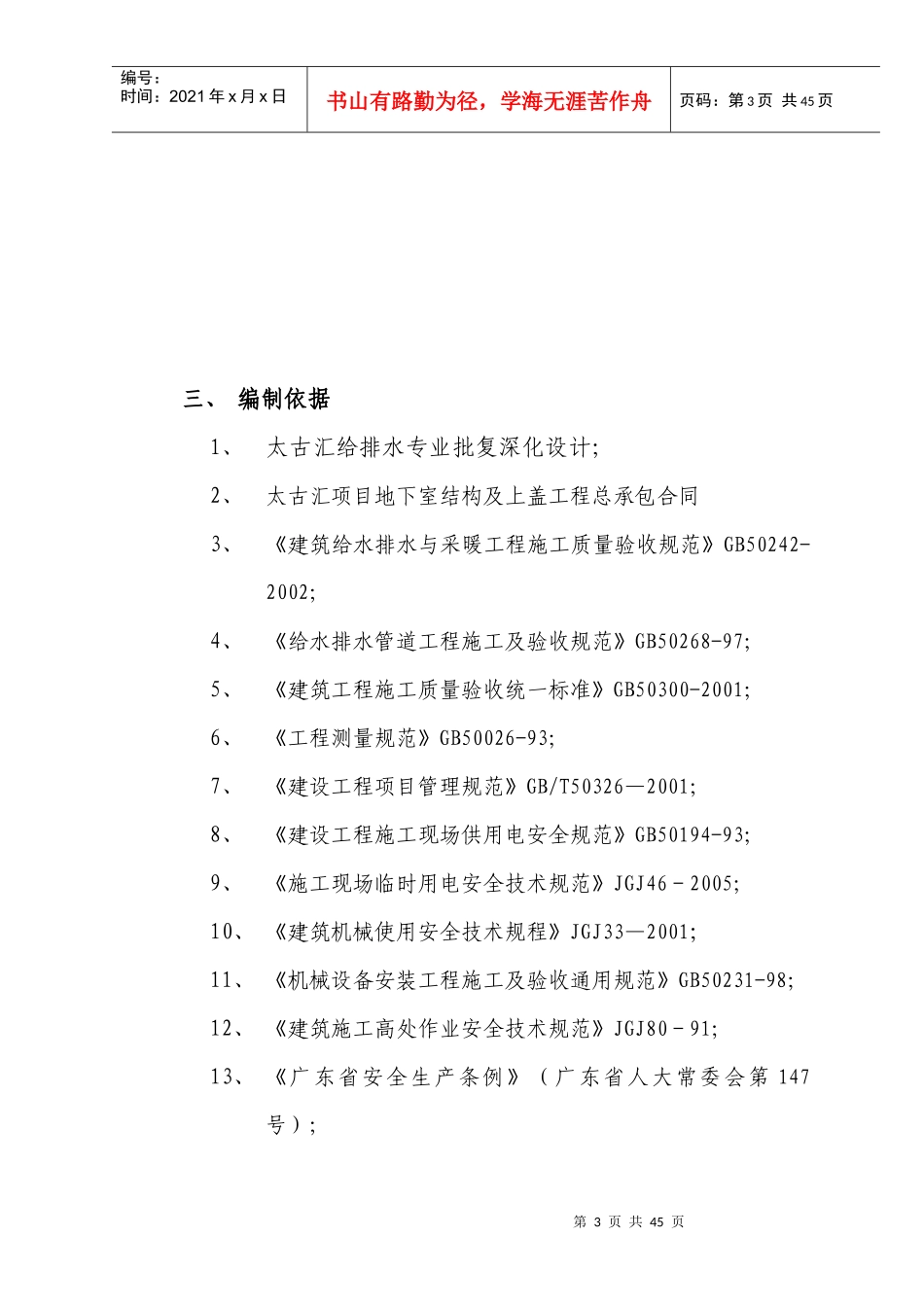

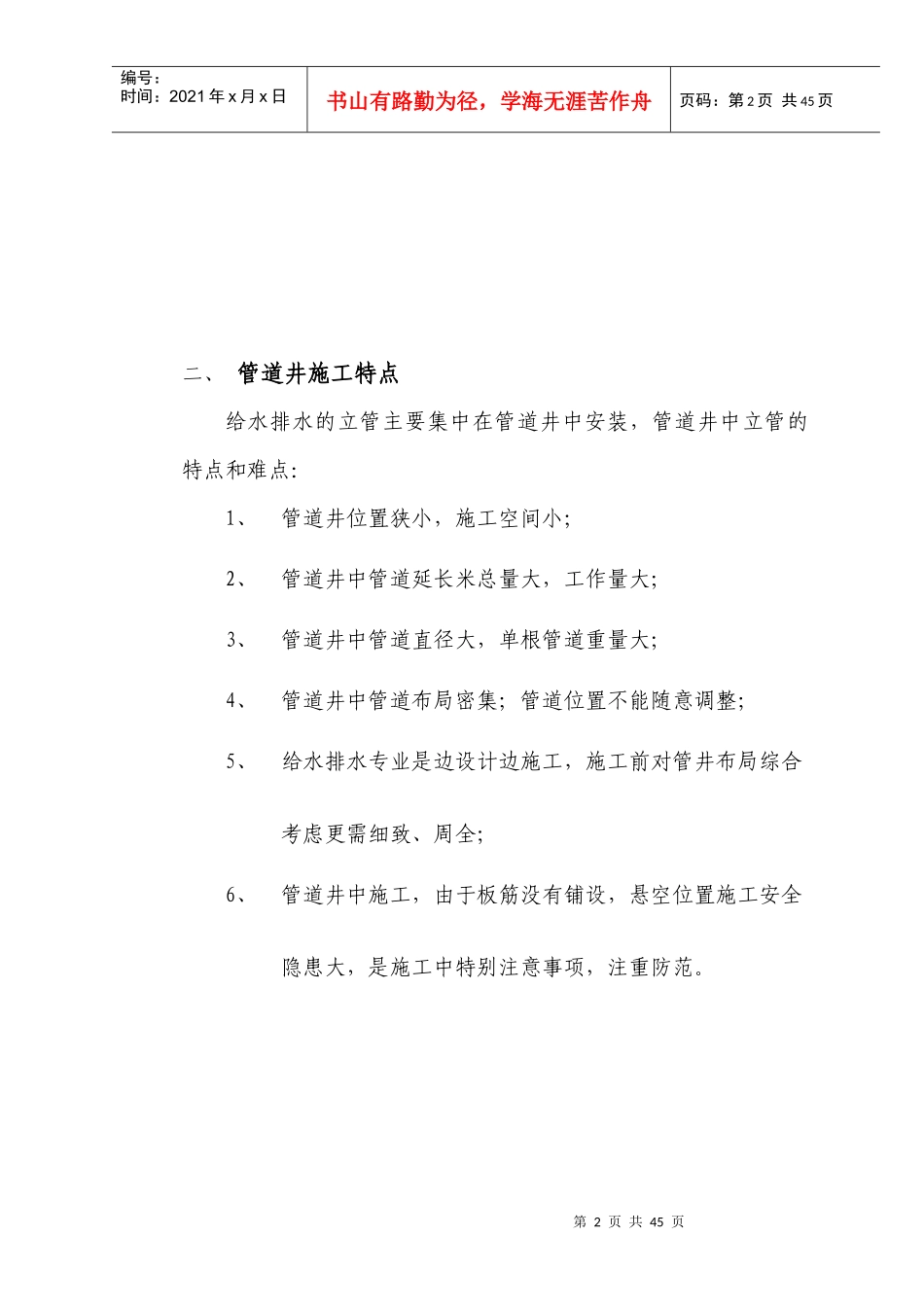

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页太古汇项目给水排水专业管道竖井安装工程施工方案一、工程概况1、建筑概况太古汇项目包括一座40层高211.95米的一号塔楼，一座28层高165.75米的二号塔楼，一座28层高128米五星级酒店，一座7层高58.7米的文化中心，一座四层高17.4米的裙楼。本工程东西长约300米，南北长约160米，占地面积约5万平方米，总建筑面积47万平方米，总投资额高达三十多亿人民币。2、专业概况2.1给排水专业施工范围包括：给水系统、污废水系统、雨水系统、压力排水系统、热水系统、泳池系统等。2.2本专业管道竖井设计使用管道材质包括球墨铸铁管、离心铸铁观、镀锌钢管、无缝钢管、铜管等，管道直径最大DN300。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页二、管道井施工特点给水排水的立管主要集中在管道井中安装，管道井中立管的特点和难点：1、管道井位置狭小，施工空间小；2、管道井中管道延长米总量大，工作量大；3、管道井中管道直径大，单根管道重量大；4、管道井中管道布局密集；管道位置不能随意调整；5、给水排水专业是边设计边施工，施工前对管井布局综合考虑更需细致、周全；6、管道井中施工，由于板筋没有铺设，悬空位置施工安全隐患大，是施工中特别注意事项，注重防范。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页三、编制依据1、太古汇给排水专业批复深化设计；2、太古汇项目地下室结构及上盖工程总承包合同3、《建筑给水排水与采暖工程施工质量验收规范》GB50242-2002；4、《给水排水管道工程施工及验收规范》GB50268-97；5、《建筑工程施工质量验收统一标准》GB50300-2001；6、《工程测量规范》GB50026-93；7、《建设工程项目管理规范》GB/T50326—2001；8、《建设工程施工现场供用电安全规范》GB50194-93；9、《施工现场临时用电安全技术规范》JGJ46－2005；10、《建筑机械使用安全技术规程》JGJ33—2001；11、《机械设备安装工程施工及验收通用规范》GB50231-98；12、《建筑施工高处作业安全技术规范》JGJ80－91；13、《广东省安全生产条例》（广东省人大常委会第147号）；第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页14、《广东省建设工程施工安全评价管理办法》（粤建管字〔200O〕145号）；15、《广东省高危行业安全费用管理办法》（粤安监〔2005〕25号6）；16、《广东省优良样板工程评选办法》（粤建管字［2001］49；17、《中华人民共和国安全生产法》（国家主席令第70号）；18、《中华人民共和国环境保护法》（国家主席令第22号）；19、《建设工程质量管理条例》（国务院令第279号）；20、《建设工程安全生产管理条例》（国务院令第393号）；21、《安全生产许可证条例》（国务院令第397号）；22、《工程建筑标准强制性条文》（国务院令第397号）；23、《工程建筑标准强制性条文》（国务院令第397号）；24、《工程建筑标准强制性条文》（建设部[2002]219号文）；25、《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》（建设部[2000]211号文）；26、1.3.1.4企业各项管理手册和程序文件，以及类似工程施工经验和科技成果；27、ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准；28、《中国建筑工程总公司给排水与采暖工程施工工艺标准》第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页（ZJQ-SG-010-2003）；29、《职业安全健康、环境管理体系程序文件》《施工现场综合管理处罚规定》；30、太古汇项目现场情况。四、施工顺序1、根据管井施工特点，结合深化图管道布置情况，确定立管施工过程详细流程前提：材料审批完成并完成采购图纸完成批复确认不存在疑异工序流程：测量放线→支架安装→管道吊装→管道安装固定→管道试验→管道隐蔽→下一个工序流程2、施工顺序原则：两个优先：1、优先施工管道井内侧的管道；第6页共45页第5页共45页编号...
