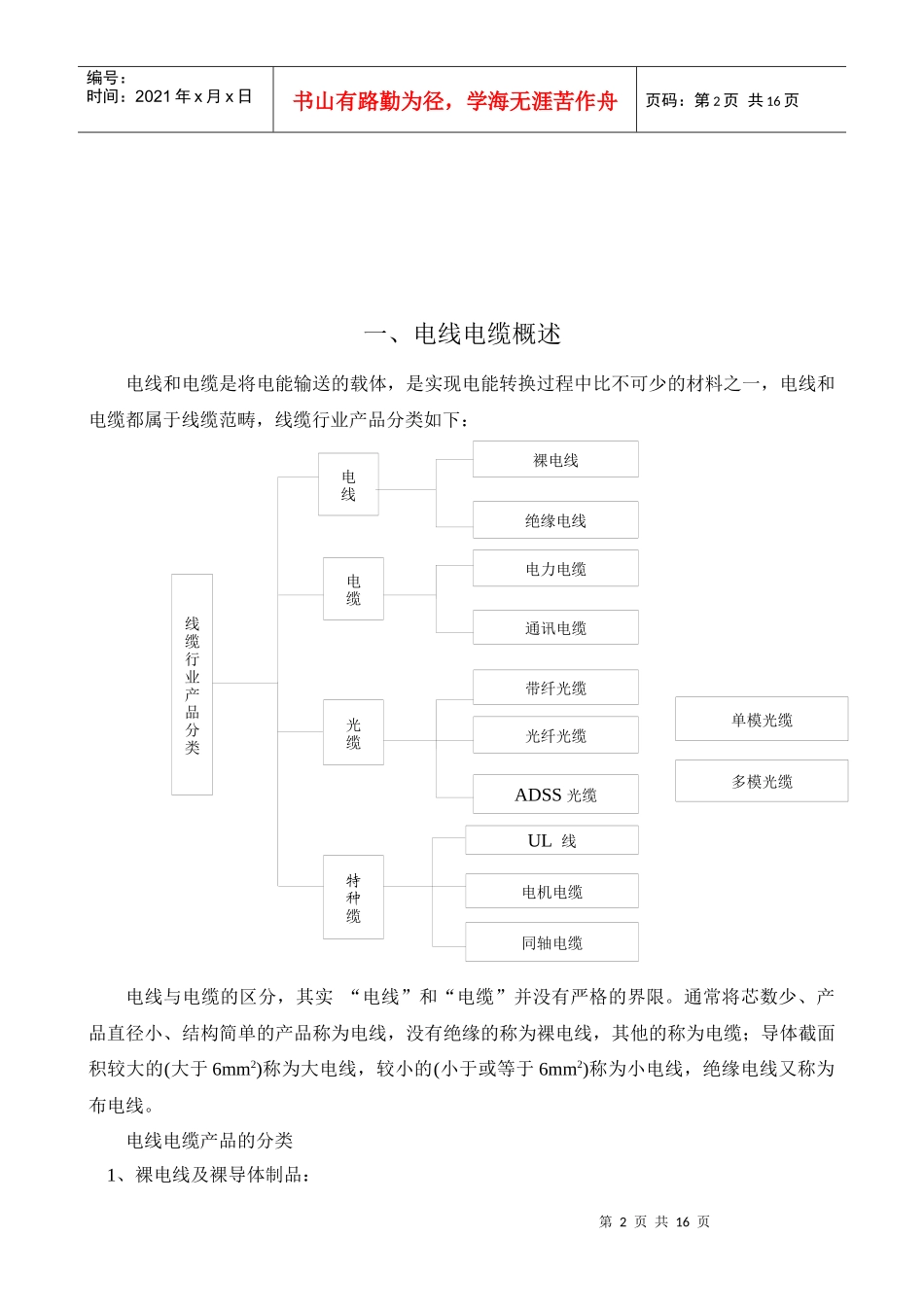

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页电线电缆采购基础知识目录一、电线电缆的概述………………………………………2二、电线……………………………………………………5三、电力电缆………………………………………………7四、控制及综合布线电缆…………………………………11五、母线桥架………………………………………………12第2页共16页第1页共16页线缆行业产品分类电缆光缆特种缆电力电缆通讯电缆带纤光缆光纤光缆UL线电机电缆同轴电缆单模光缆多模光缆ADSS光缆电线绝缘电线裸电线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一、电线电缆概述电线和电缆是将电能输送的载体，是实现电能转换过程中比不可少的材料之一，电线和电缆都属于线缆范畴，线缆行业产品分类如下：电线与电缆的区分，其实“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6mm2)称为大电线，较小的(小于或等于6mm2)称为小电线，绝缘电线又称为布电线。电线电缆产品的分类1、裸电线及裸导体制品：第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤、低烟低卤线缆、防白蚁、防老鼠线缆、耐油、耐寒、耐温、耐磨线缆、医用、农用、矿用线缆、薄壁电线等。4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀，制造精度要求高。5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)主要用于各种电机、仪器仪表等。电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构。采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。电线电缆命名原则及案例：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。3、简化在不会引起混淆的情况下，有些结构描述省写或...
