舟山临城LKE钢筋工程监理细则VIP专享VIP免费

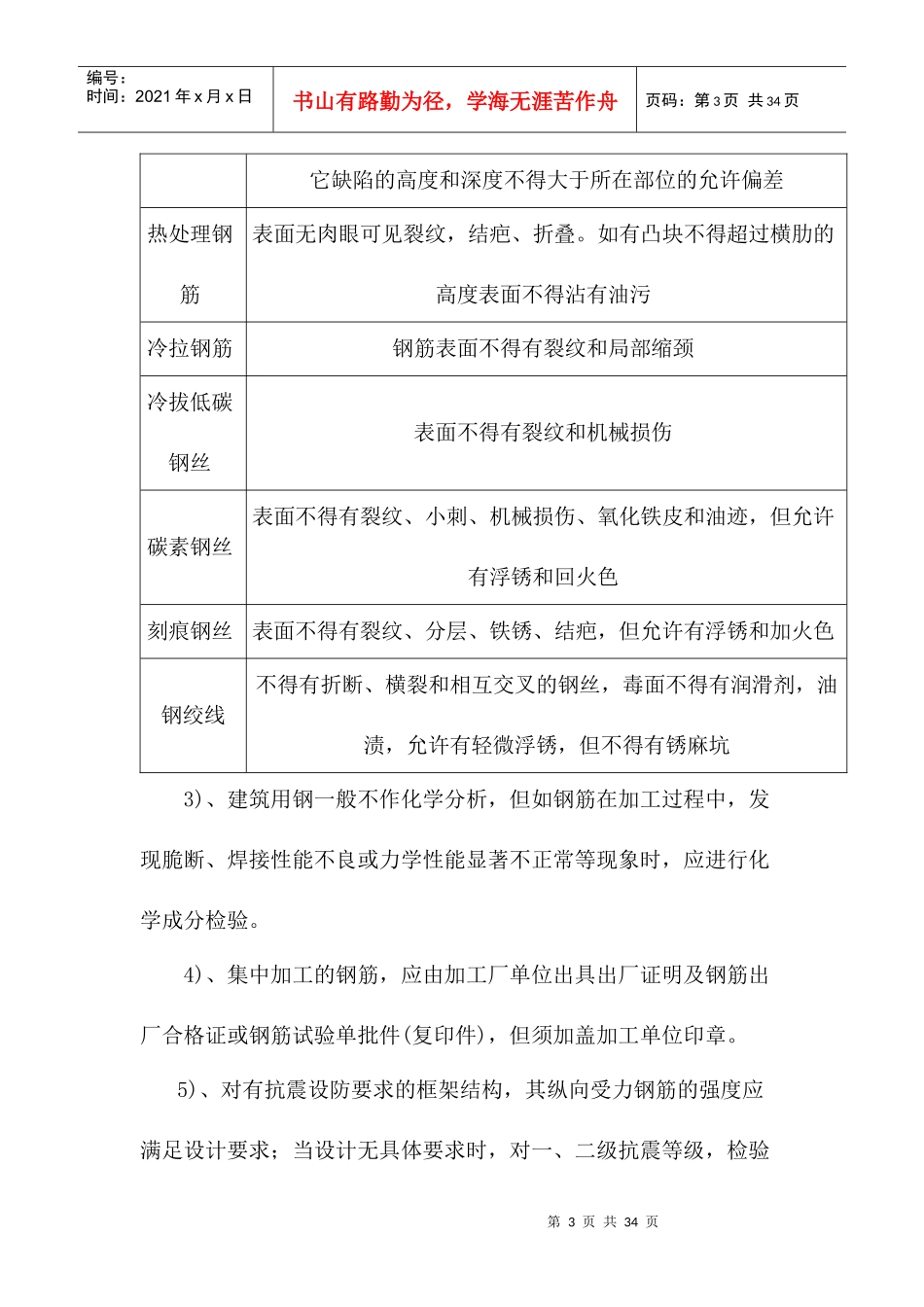

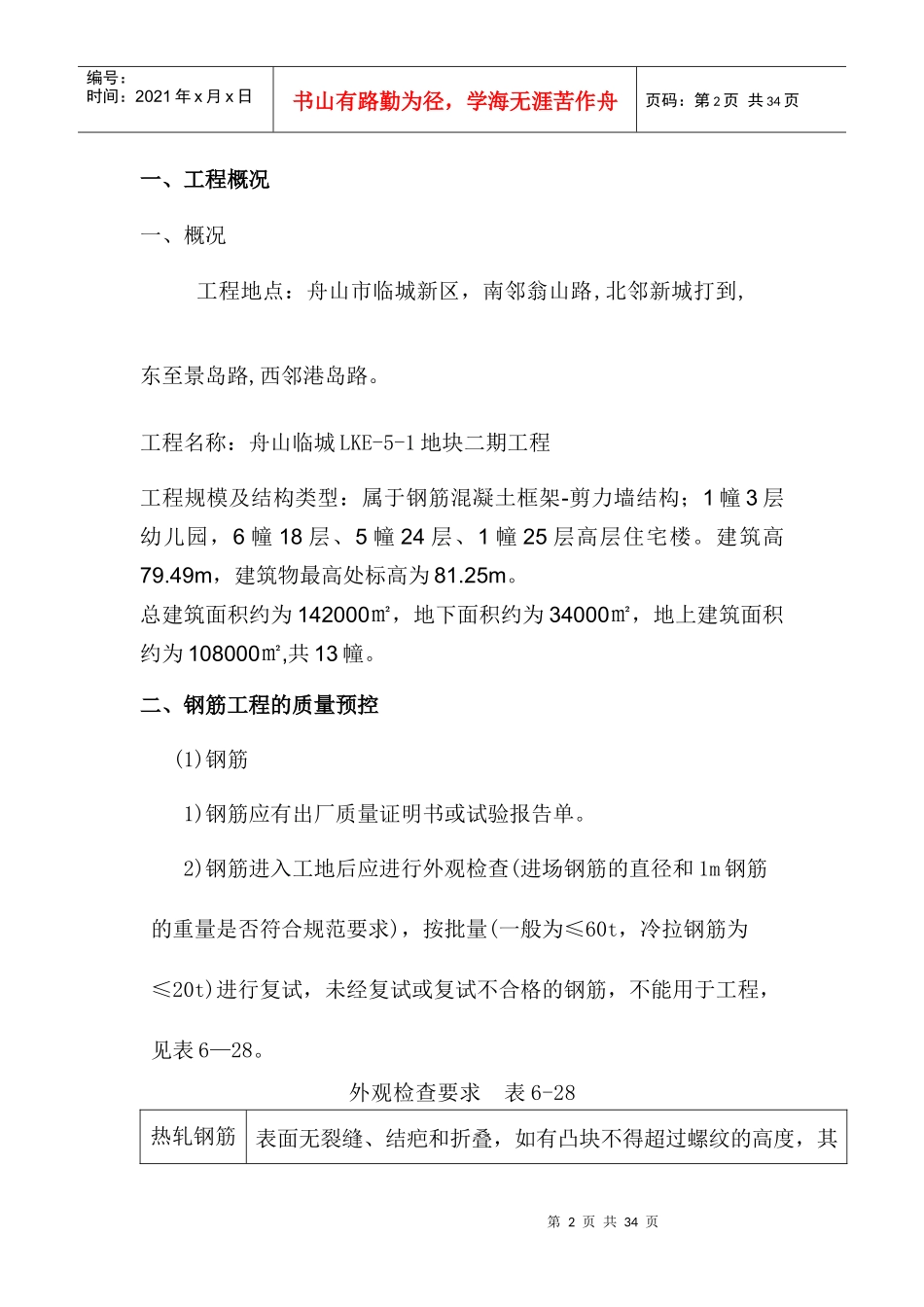

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页舟山临城LKE-5-1地块二期工程钢筋工程监理细则编制：审定：浙江五洲工程项目管理有限公司二零一二年十月第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页一、工程概况一、概况工程地点：舟山市临城新区，南邻翁山路,北邻新城打到,东至景岛路,西邻港岛路。工程名称：舟山临城LKE-5-1地块二期工程工程规模及结构类型：属于钢筋混凝土框架-剪力墙结构；1幢3层幼儿园，6幢18层、5幢24层、1幢25层高层住宅楼。建筑高79.49m，建筑物最高处标高为81.25m。总建筑面积约为142000㎡，地下面积约为34000㎡，地上建筑面积约为108000㎡,共13幢。二、钢筋工程的质量预控(1)钢筋1)钢筋应有出厂质量证明书或试验报告单。2)钢筋进入工地后应进行外观检查(进场钢筋的直径和1m钢筋的重量是否符合规范要求)，按批量(一般为≤60t，冷拉钢筋为≤20t)进行复试，未经复试或复试不合格的钢筋，不能用于工程，见表6—28。外观检查要求表6-28热轧钢筋表面无裂缝、结疤和折叠，如有凸块不得超过螺纹的高度，其第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页它缺陷的高度和深度不得大于所在部位的允许偏差热处理钢筋表面无肉眼可见裂纹，结疤、折叠。如有凸块不得超过横肋的高度表面不得沾有油污冷拉钢筋钢筋表面不得有裂纹和局部缩颈冷拔低碳钢丝表面不得有裂纹和机械损伤碳素钢丝表面不得有裂纹、小刺、机械损伤、氧化铁皮和油迹，但允许有浮锈和回火色刻痕钢丝表面不得有裂纹、分层、铁锈、结疤，但允许有浮锈和加火色钢绞线不得有折断、横裂和相互交叉的钢丝，毒面不得有润滑剂，油渍，允许有轻微浮锈，但不得有锈麻坑3)、建筑用钢一般不作化学分析，但如钢筋在加工过程中，发现脆断、焊接性能不良或力学性能显著不正常等现象时，应进行化学成分检验。4)、集中加工的钢筋，应由加工厂单位出具出厂证明及钢筋出厂合格证或钢筋试验单批件(复印件)，但须加盖加工单位印章。5)、对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页所得的强度实测值应符合下列规定：1、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。(2)、焊条及焊剂1)、焊条及焊剂应有出厂合格证，且应与焊接形式、母材种类或设计所要求的品种、规格一致。2)、需要进行烘焙的应有烘焙记录(恒温250℃，烘焙1—2h)。3)、设计未规定时按下表进行选用。(3)、考虑到目前钢筋用量大，结构节点钢筋密集，交叉复杂，而设计出图方式比较简化，因而应根据工程情况绘制结点钢筋布置实况图(翻样)，或做出节点样板，以合理布置钢筋和安排好穿钢筋顺序。此项工作施工单位应当做，专业监理工程师也应学透图纸，绘制必要的图表，以免控制失误。(4)、监理工程师应检查焊工的焊工考试合格证(每两年复试一次)。在正式焊接前，必须监督焊工在现场条件下进行焊接性能试验，合格后方可正式生产。热轧钢筋的力学性能表6-29第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页品种强度牌号公称直径(mm)屈服点σa(N／mm2)(kgf／mm2)抗拉强度σb(N／mm2)(kgf/mm2)伸长率δ5(％)冷弯外形等级弯曲角度弯曲直径不小于光圆钢筋IA3、Ar38-25235(24)370(38)25180°180°d2d28—50变形钢筋Ⅱ20MnSi20MnNb(b)8-25335(34)510(52)16180°180°3d4d28-50315(32)490(50)Ⅲ25MnSi370(38)570(58)1490°3dⅣ40si2M10-25540(55)835(85)1005d第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页nV45SiMnV45Si2MnTi28-326d热处理钢筋的力学性能表6-30公称直径(mm)牌号屈服强度σ0．2(N／mm2)(kgf／mm2)抗拉强度σb(N／mm2)(kgf／mm2)伸长率δlo640si2MnV132514708．245SiMn...
