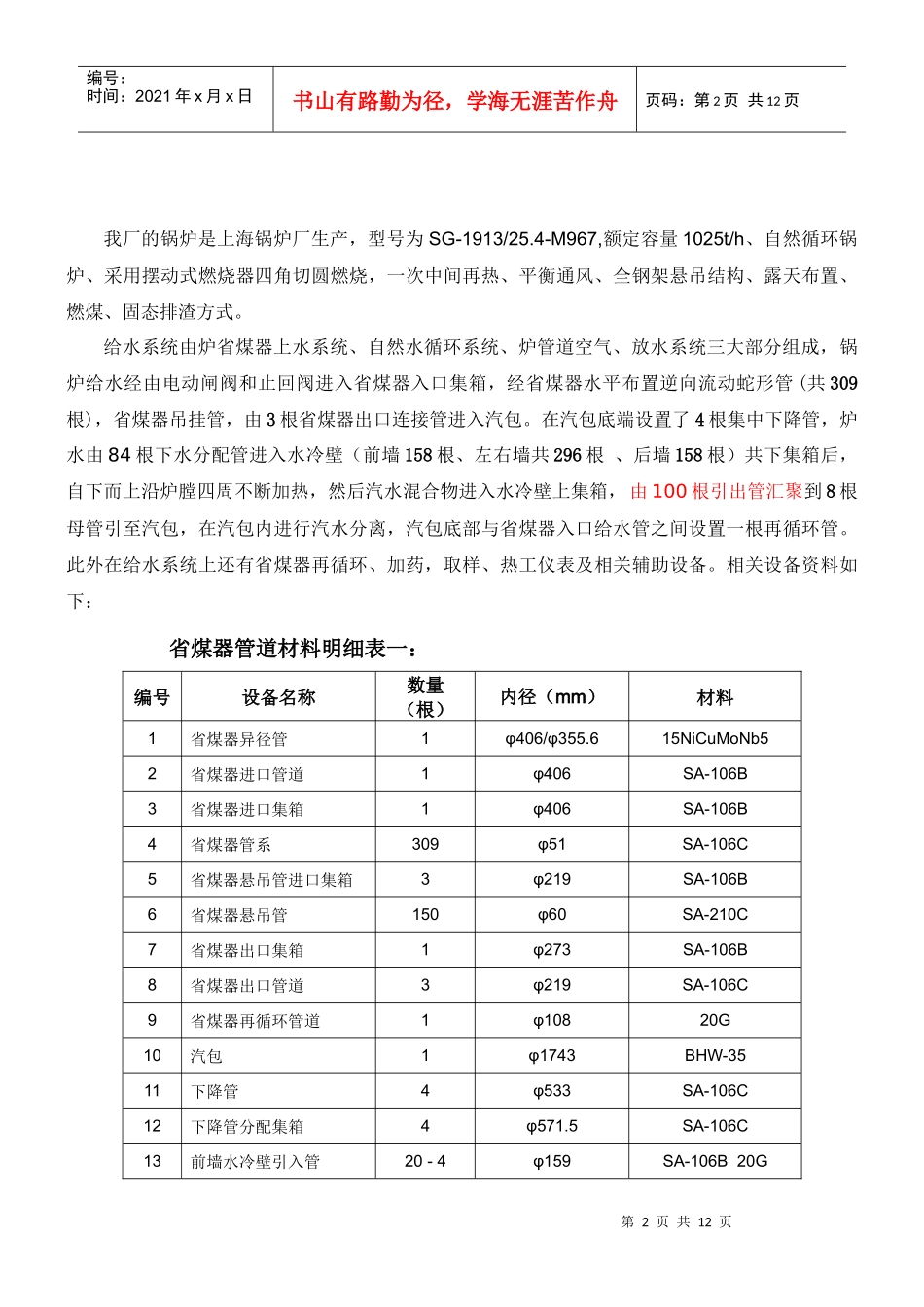

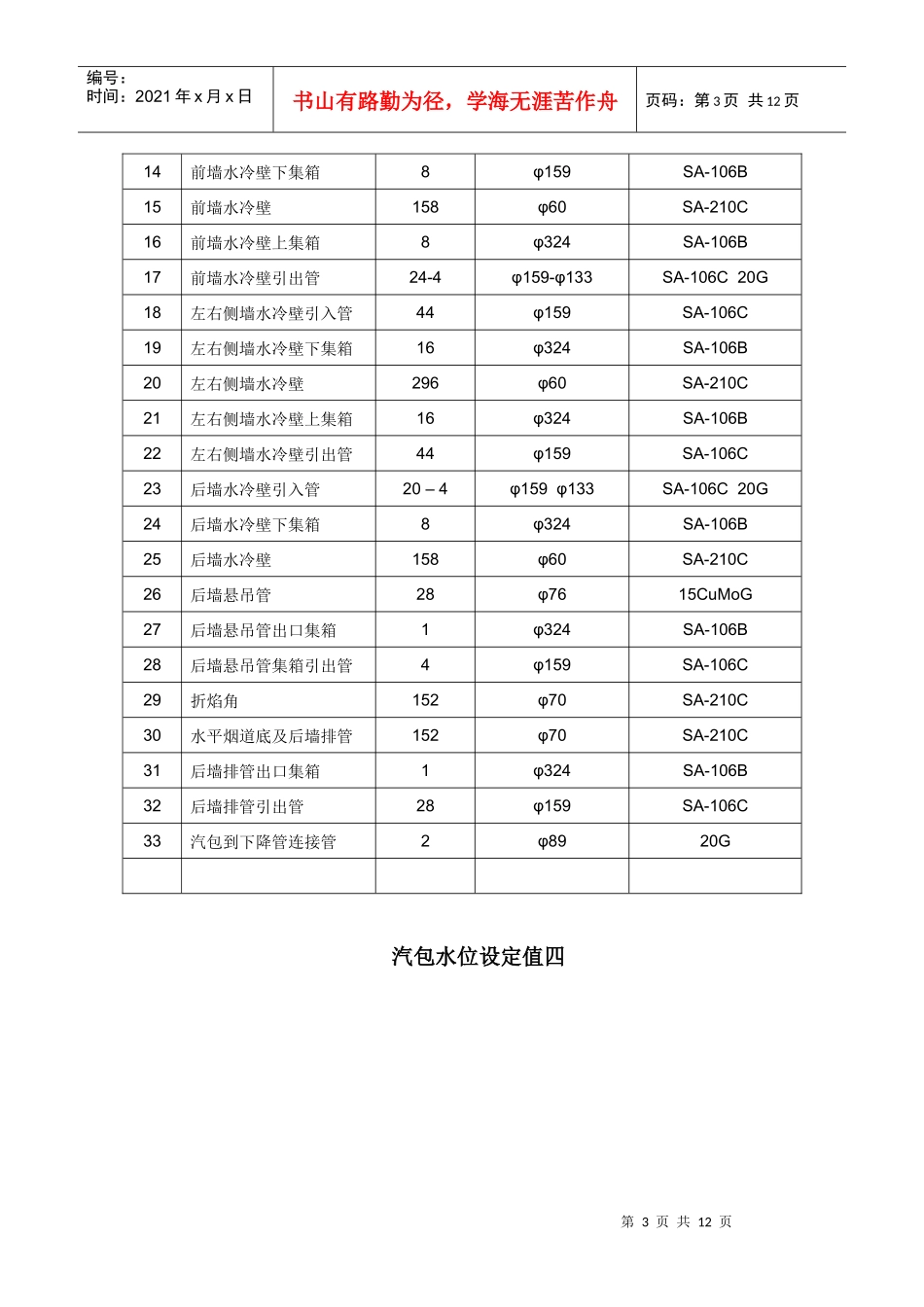

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页大唐宝鸡热电有限公司第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页我厂的锅炉是上海锅炉厂生产，型号为SG-1913/25.4-M967,额定容量1025t/h、自然循环锅炉、采用摆动式燃烧器四角切圆燃烧，一次中间再热、平衡通风、全钢架悬吊结构、露天布置、燃煤、固态排渣方式。给水系统由炉省煤器上水系统、自然水循环系统、炉管道空气、放水系统三大部分组成，锅炉给水经由电动闸阀和止回阀进入省煤器入口集箱，经省煤器水平布置逆向流动蛇形管(共309根)，省煤器吊挂管，由3根省煤器出口连接管进入汽包。在汽包底端设置了4根集中下降管，炉水由84根下水分配管进入水冷壁（前墙158根、左右墙共296根、后墙158根）共下集箱后，自下而上沿炉膛四周不断加热，然后汽水混合物进入水冷壁上集箱，由100根引出管汇聚到8根母管引至汽包，在汽包内进行汽水分离，汽包底部与省煤器入口给水管之间设置一根再循环管。此外在给水系统上还有省煤器再循环、加药，取样、热工仪表及相关辅助设备。相关设备资料如下：省煤器管道材料明细表一：编号设备名称数量（根）内径（mm）材料1省煤器异径管1φ406/φ355.615NiCuMoNb52省煤器进口管道1φ406SA-106B3省煤器进口集箱1φ406SA-106B4省煤器管系309φ51SA-106C5省煤器悬吊管进口集箱3φ219SA-106B6省煤器悬吊管150φ60SA-210C7省煤器出口集箱1φ273SA-106B8省煤器出口管道3φ219SA-106C9省煤器再循环管道1φ10820G10汽包1φ1743BHW-3511下降管4φ533SA-106C12下降管分配集箱4φ571.5SA-106C13前墙水冷壁引入管20-4φ159SA-106B20G第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页14前墙水冷壁下集箱8φ159SA-106B15前墙水冷壁158φ60SA-210C16前墙水冷壁上集箱8φ324SA-106B17前墙水冷壁引出管24-4φ159-φ133SA-106C20G18左右侧墙水冷壁引入管44φ159SA-106C19左右侧墙水冷壁下集箱16φ324SA-106B20左右侧墙水冷壁296φ60SA-210C21左右侧墙水冷壁上集箱16φ324SA-106B22左右侧墙水冷壁引出管44φ159SA-106C23后墙水冷壁引入管20–4φ159φ133SA-106C20G24后墙水冷壁下集箱8φ324SA-106B25后墙水冷壁158φ60SA-210C26后墙悬吊管28φ7615CuMoG27后墙悬吊管出口集箱1φ324SA-106B28后墙悬吊管集箱引出管4φ159SA-106C29折焰角152φ70SA-210C30水平烟道底及后墙排管152φ70SA-210C31后墙排管出口集箱1φ324SA-106B32后墙排管引出管28φ159SA-106C33汽包到下降管连接管2φ8920G汽包水位设定值四第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页锅炉汽水标准见表二序号项目单位保证值1给水PH值（25℃时）9.0～9.5硬度μmol/L0电导率μS/cm≤0.3溶解氧μg/L≤7铁μg/L≤20铜μg/L≤5油mg/L≤0.3联氨μg/L10～50总固形物ppm≯202炉水PH值9～9.5总含盐量mg/L≤20二氧化硅mg/L≤0.25氯离子mg/L≤1磷酸根μg/L0.5～33饱和蒸汽二氧化硅μg/kg≤20钠μg/kg≤10铁μg/kg≤20序号名称单位限定数值1正常水位mm汽包中心线以下502正常水位范围：最高最低mmmm正常水位线+50正常水位线-503高水位报警mm正常水位线+1254低水位报警mm正常水位线-2005高水位跳闸mm正常水位线+2506低水位跳闸mm正常水位线-350第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页序号项目单位保证值铜μg/kg≤5电导率μS/cm≤0.34过热蒸汽二氧化硅μg/kg≤20钠μg/kg≤10铁μg/kg≤20铜μg/kg≤5电导率μS/cm≤0.3汽包有关技术规范表三名称项目单位数值汽包设计压力MPa20.7最高工作压力MPa19.6汽包内径mm1743汽包外径mm2090汽包直段长度mm20000汽包总长度mm22250汽包中心标高mm65000汽包材质13MnNiMo54汽包钢板许用应力MPa204汽包钢板脆性转变温度(FATT)°Ｃ－20蒸汽净化装置型式立式旋风分离器、均汽孔板旋风分离器直径mm315旋风分离器数量个108汽包水容积m354汽包总重量(包括汽包内部装置)t164省煤器有关技术规范...
