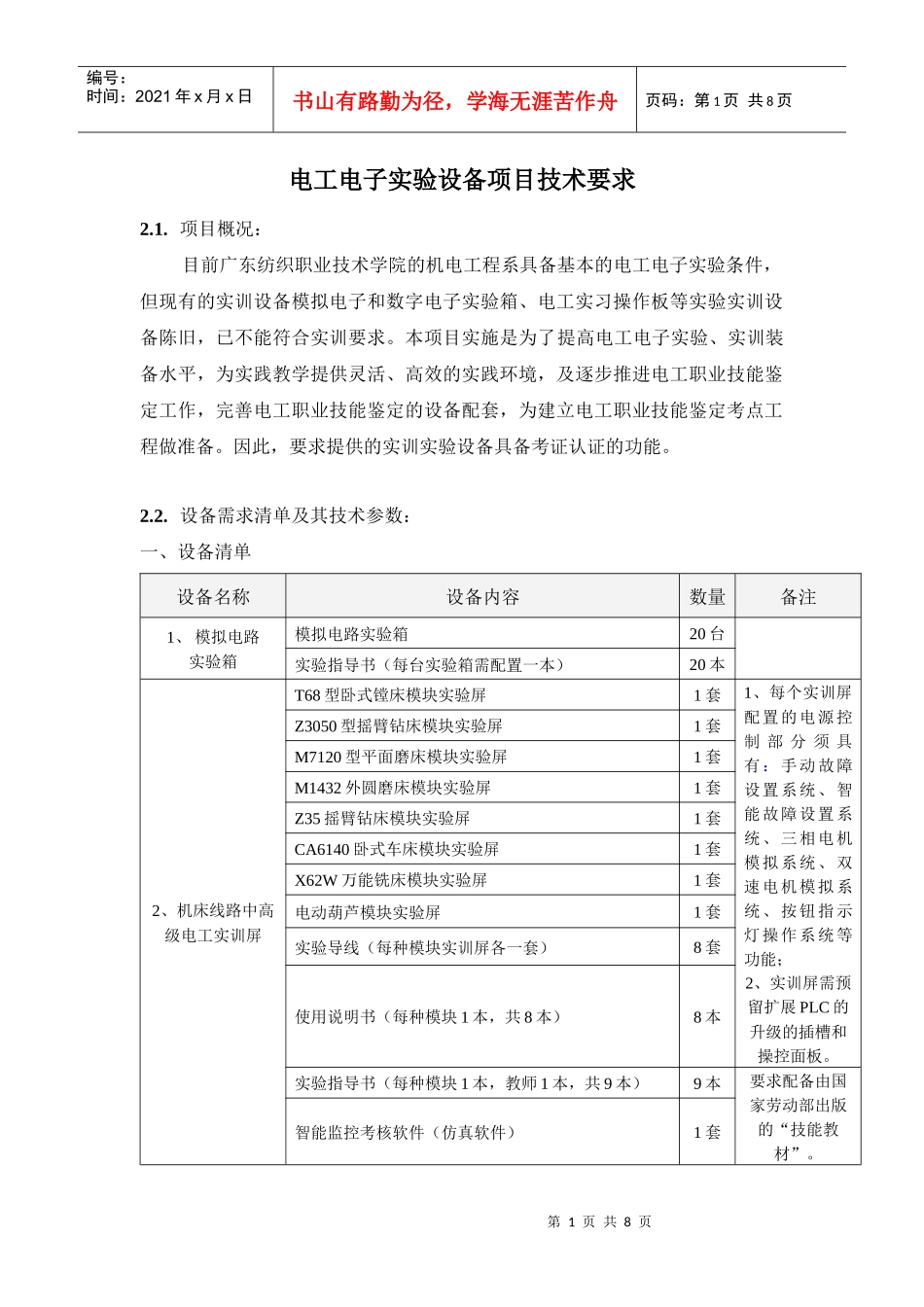

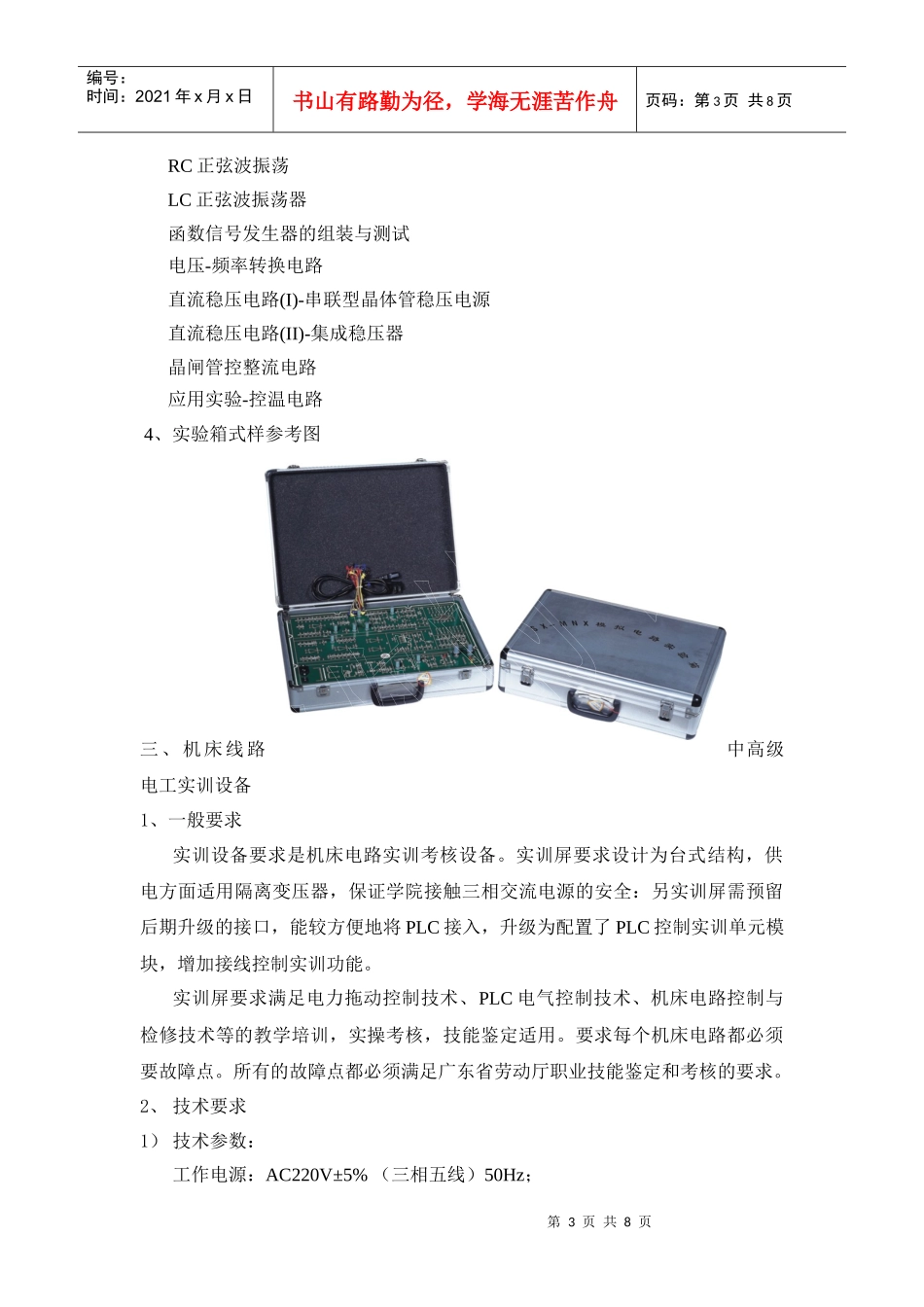

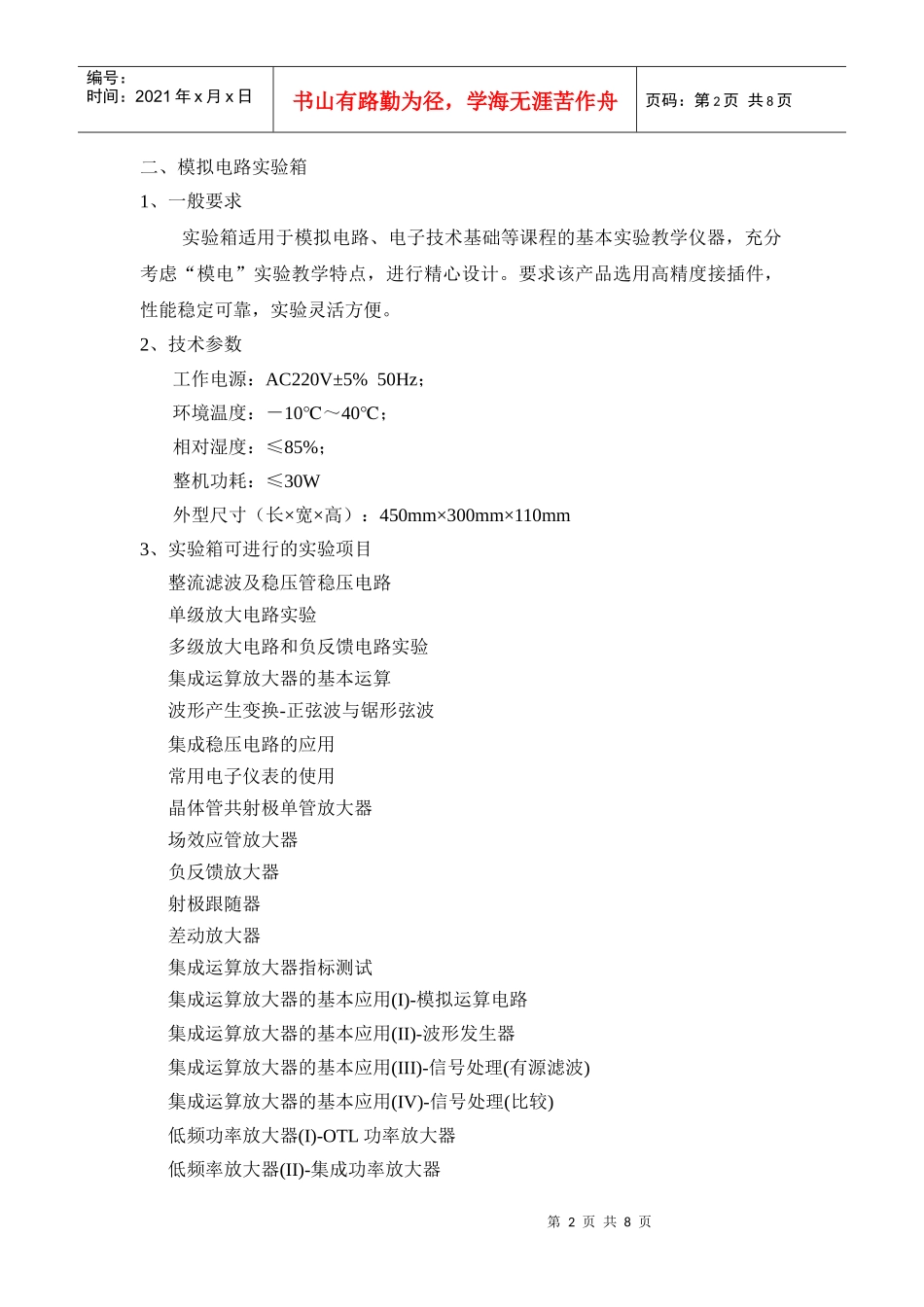

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电工电子实验设备项目技术要求2.1.项目概况：目前广东纺织职业技术学院的机电工程系具备基本的电工电子实验条件，但现有的实训设备模拟电子和数字电子实验箱、电工实习操作板等实验实训设备陈旧，已不能符合实训要求。本项目实施是为了提高电工电子实验、实训装备水平，为实践教学提供灵活、高效的实践环境，及逐步推进电工职业技能鉴定工作，完善电工职业技能鉴定的设备配套，为建立电工职业技能鉴定考点工程做准备。因此，要求提供的实训实验设备具备考证认证的功能。2.2.设备需求清单及其技术参数：一、设备清单设备名称设备内容数量备注1、模拟电路实验箱模拟电路实验箱20台实验指导书（每台实验箱需配置一本）20本2、机床线路中高级电工实训屏T68型卧式镗床模块实验屏1套1、每个实训屏配置的电源控制部分须具有：手动故障设置系统、智能故障设置系统、三相电机模拟系统、双速电机模拟系统、按钮指示灯操作系统等功能；2、实训屏需预留扩展PLC的升级的插槽和操控面板。Z3050型摇臂钻床模块实验屏1套M7120型平面磨床模块实验屏1套M1432外圆磨床模块实验屏1套Z35摇臂钻床模块实验屏1套CA6140卧式车床模块实验屏1套X62W万能铣床模块实验屏1套电动葫芦模块实验屏1套实验导线（每种模块实训屏各一套）8套使用说明书（每种模块1本，共8本）8本实验指导书（每种模块1本，教师1本，共9本）9本要求配备由国家劳动部出版的“技能教材”。智能监控考核软件（仿真软件）1套第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二、模拟电路实验箱1、一般要求实验箱适用于模拟电路、电子技术基础等课程的基本实验教学仪器，充分考虑“模电”实验教学特点，进行精心设计。要求该产品选用高精度接插件，性能稳定可靠，实验灵活方便。2、技术参数工作电源：AC220V±5%50Hz；环境温度：－10℃～40℃；相对湿度：≤85%；整机功耗：≤30W外型尺寸（长×宽×高）：450mm×300mm×110mm3、实验箱可进行的实验项目整流滤波及稳压管稳压电路单级放大电路实验多级放大电路和负反馈电路实验集成运算放大器的基本运算波形产生变换-正弦波与锯形弦波集成稳压电路的应用常用电子仪表的使用晶体管共射极单管放大器场效应管放大器负反馈放大器射极跟随器差动放大器集成运算放大器指标测试集成运算放大器的基本应用(I)-模拟运算电路集成运算放大器的基本应用(II)-波形发生器集成运算放大器的基本应用(III)-信号处理(有源滤波)集成运算放大器的基本应用(IV)-信号处理(比较)低频功率放大器(I)-OTL功率放大器低频率放大器(II)-集成功率放大器第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页RC正弦波振荡LC正弦波振荡器函数信号发生器的组装与测试电压-频率转换电路直流稳压电路(I)-串联型晶体管稳压电源直流稳压电路(II)-集成稳压器晶闸管控整流电路应用实验-控温电路4、实验箱式样参考图三、机床线路中高级电工实训设备1、一般要求实训设备要求是机床电路实训考核设备。实训屏要求设计为台式结构，供电方面适用隔离变压器，保证学院接触三相交流电源的安全：另实训屏需预留后期升级的接口，能较方便地将PLC接入，升级为配置了PLC控制实训单元模块，增加接线控制实训功能。实训屏要求满足电力拖动控制技术、PLC电气控制技术、机床电路控制与检修技术等的教学培训，实操考核，技能鉴定适用。要求每个机床电路都必须要故障点。所有的故障点都必须满足广东省劳动厅职业技能鉴定和考核的要求。2、技术要求1）技术参数：工作电源：AC220V±5%（三相五线）50Hz；第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页额定功率：≤0.8KW环境温度：－10℃～40℃；相对湿度：≤85%；外型尺寸（长×宽×高）：1200mm×350mm×840mm三相电机：380V90W设备重量：150kg2）产品结构：①实训屏部分要求实训屏分上下两部分，上部分挂箱（模块）空位，以及公用按键指示灯板，漏电开关；下部分是通用电机控制区，...
