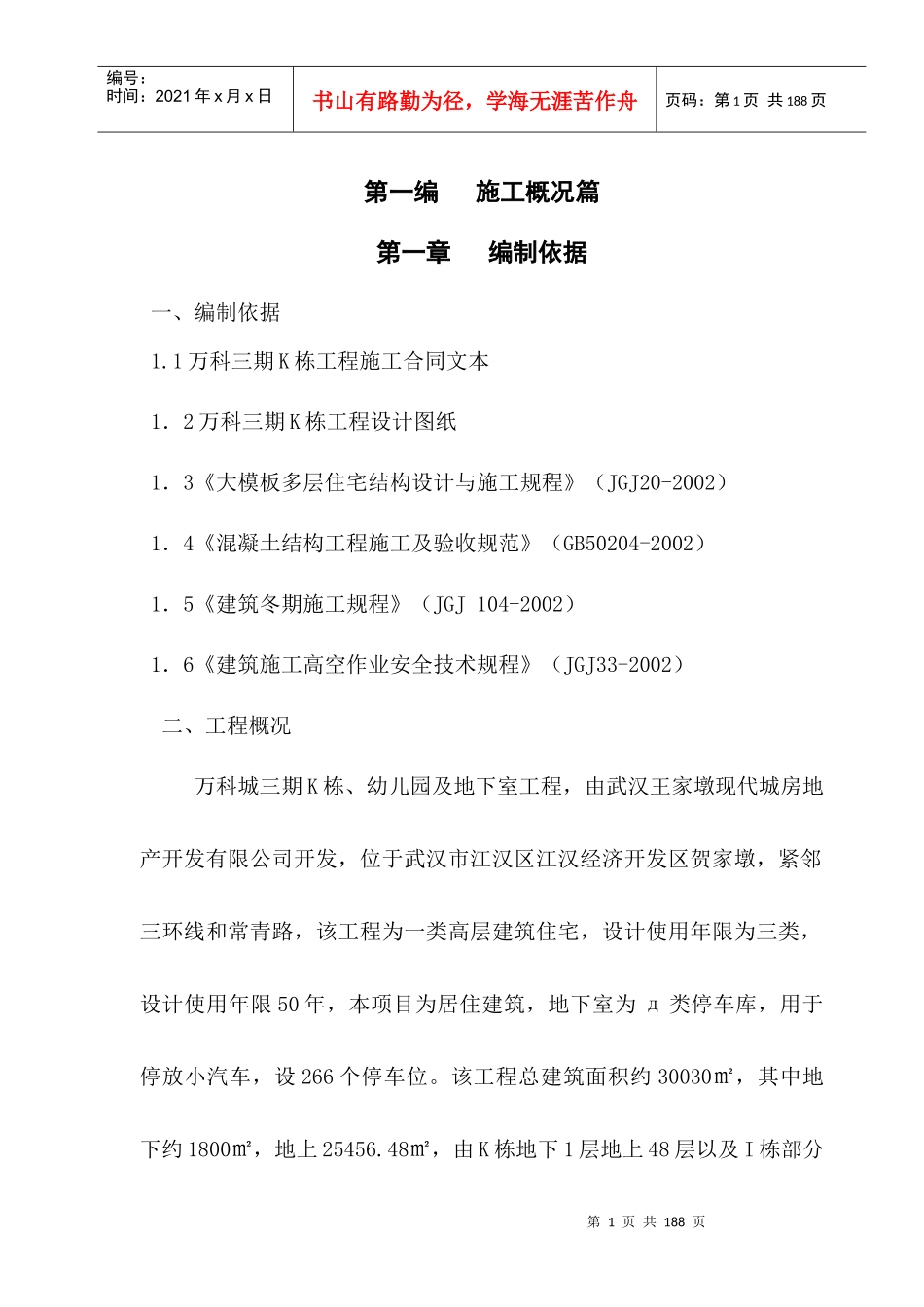

第1页共188页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共188页第一编施工概况篇第一章编制依据一、编制依据1.1万科三期K栋工程施工合同文本1．2万科三期K栋工程设计图纸1．3《大模板多层住宅结构设计与施工规程》（JGJ20-2002）1．4《混凝土结构工程施工及验收规范》（GB50204-2002）1．5《建筑冬期施工规程》（JGJ104-2002）1．6《建筑施工高空作业安全技术规程》（JGJ33-2002）二、工程概况万科城三期K栋、幼儿园及地下室工程，由武汉王家墩现代城房地产开发有限公司开发，位于武汉市江汉区江汉经济开发区贺家墩，紧邻三环线和常青路，该工程为一类高层建筑住宅，设计使用年限为三类，设计使用年限50年，本项目为居住建筑，地下室为д类停车库，用于停放小汽车，设266个停车位。该工程总建筑面积约30030㎡，其中地下约1800㎡，地上25456.48㎡，由K栋地下1层地上48层以及I栋部分第2页共188页第1页共188页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共188页地下车库和一栋三层的幼儿园组成，其中K栋的建筑高度为147.2m，现浇钢筋混凝土剪力墙结构，抗震设防烈度为6度，耐火等级为一级，屋面防水为д级。本工程K栋：±0.000=22.7m，K栋为高层住宅楼，现浇钢筋砼剪力墙结构，基础及建筑结构安全等级为二级，建筑地基基础设计等级为甲级，结构设计使用年限为50年，建筑抗震设防类别为标准设防类建筑抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组。场地土类型为中软场地土地，建筑场地类别为Ⅱ类。本建筑为B级高度高高层建筑。剪力墙抗震等级为二级，剪力墙底部加强部位为基础面至地上六层（20.950），上部结构的嵌固端为地下室顶板。设计采用的主要规范及依据：1、建筑结构荷载规范（2006年版）GB50009-2001;2、建筑抗震设计规范（2008年版）GB50011-2001；3、砼结构设计规范GB50010-2002;4、建筑地基基础设计规范GB50007-2001;5、建筑地基基础技术设计规范DB42\242-2003；6、冷扎带肋钢筋第3页共188页第2页共188页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共188页砼结构技术规程JGJ95-2003;7、高层建筑砼结构技术规程JGJ3-2002;8、地下工程防水规范GB50108-2008;9、建筑工程抗震设防分类标准GB50223-2008;10、建筑桩基技术规范JGJ94-2008。基本风压（100年重现期）0.4KN\m2;地面粗糙度类别：C类，风载体型系数1.4。基本雪压（50年一遇）0.5KNm2。第一节合同文件合同文件备案编号日期万科城三期K标段合同文件K标段2010-11第二节施工图纸武汉市建筑设计院提供的万科城K栋、幼儿园及I栋地下室的施工图纸，含结构、建筑、电气、给排水。第三节施工标准、规范类别名称编号国家《工程测量规范》GB50026—2007国家《建筑地基基础设计技术规范》GB5007-2001第4页共188页第3页共188页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共188页国家《建筑地基基础工程施工质量验收规范》GB50202-2002行业《建筑基坑支护技术规范》JGJ120-99类别名称编号国家《地下工程防水技术规范》GB50108-2001国家《混凝土结构工程施工质量验收规范》GB50204-2002国家《混凝土外加剂应用技术规范》GB119-88行业《高层建筑混凝土结构技术规程》JGJ3-2002国家《砌体工程施工质量验收规范》GB50203-2002国家《屋面工程质量验收规范》GB50207-2002国家《建筑地面工程施工质量验收规范》GB50209-2002国家《建筑装饰装修工程施工质量验收规范》GB50210-2001国家《住宅装饰装修工程施工规范》GB50327-2001行业《塑料门窗安装及验收规程》JGJ106-96国家《建筑防腐蚀工程施工及验收规范》GBJ212-2002行业《外墙饰面砖工程施工及验收规程》JGJ126-2000国家《民用建筑工程室内环境污梁控制规范》GB50325-2001行业《钢筋焊接及验收规程》JGJ18-96行业《冷轧扭钢筋混凝土构件技术规程》JGJ115-97行业《混凝土泵送技术规程》JGJ/T10-95行业《加气混凝土砌块应用技术规程》JGJ01-25-96行业《砌筑砂浆配合比设计规程》JGJ/T98-2000第5页共188页第4页共188页编号：时间：2021年x月x日书山有路勤为径...
