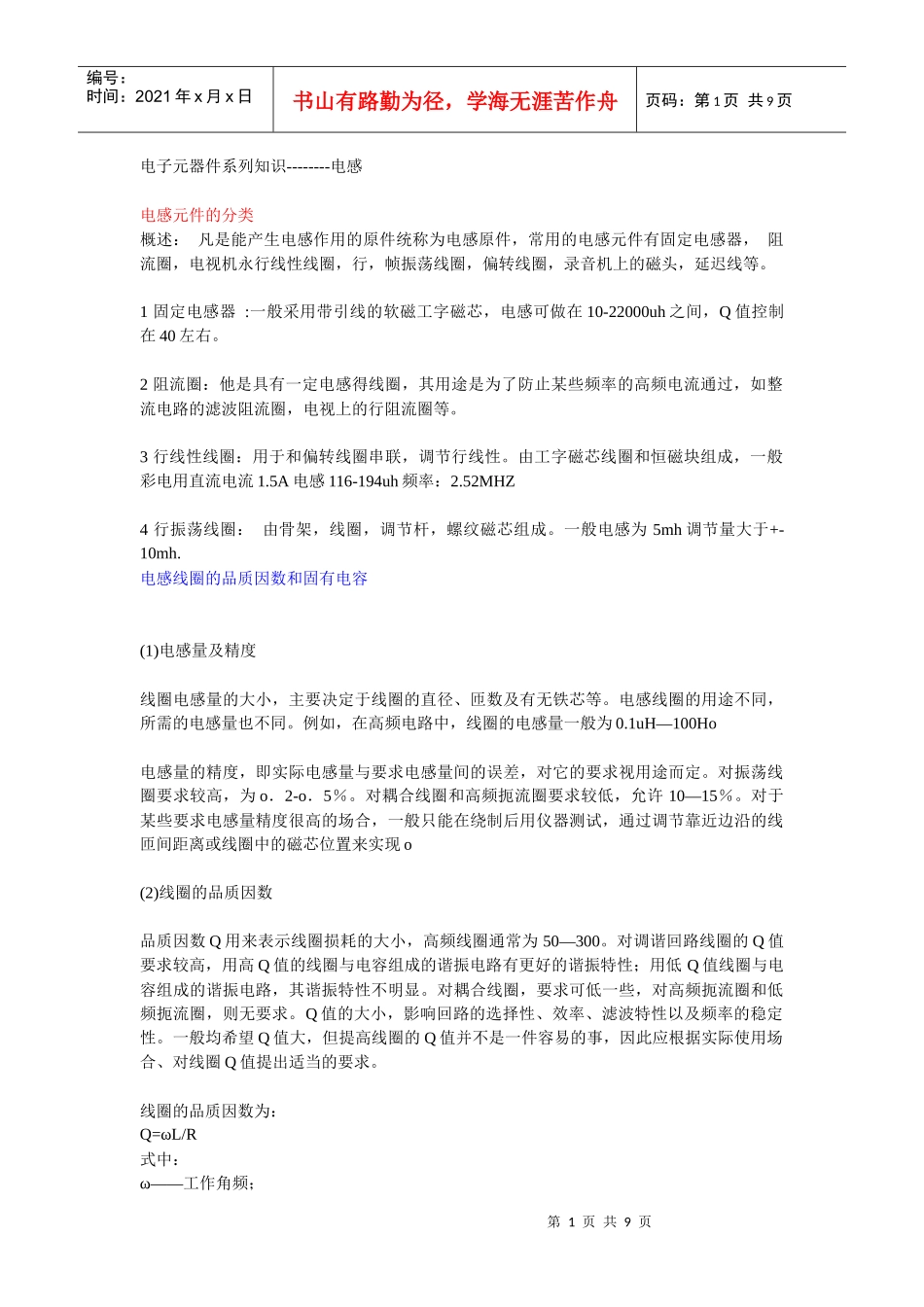

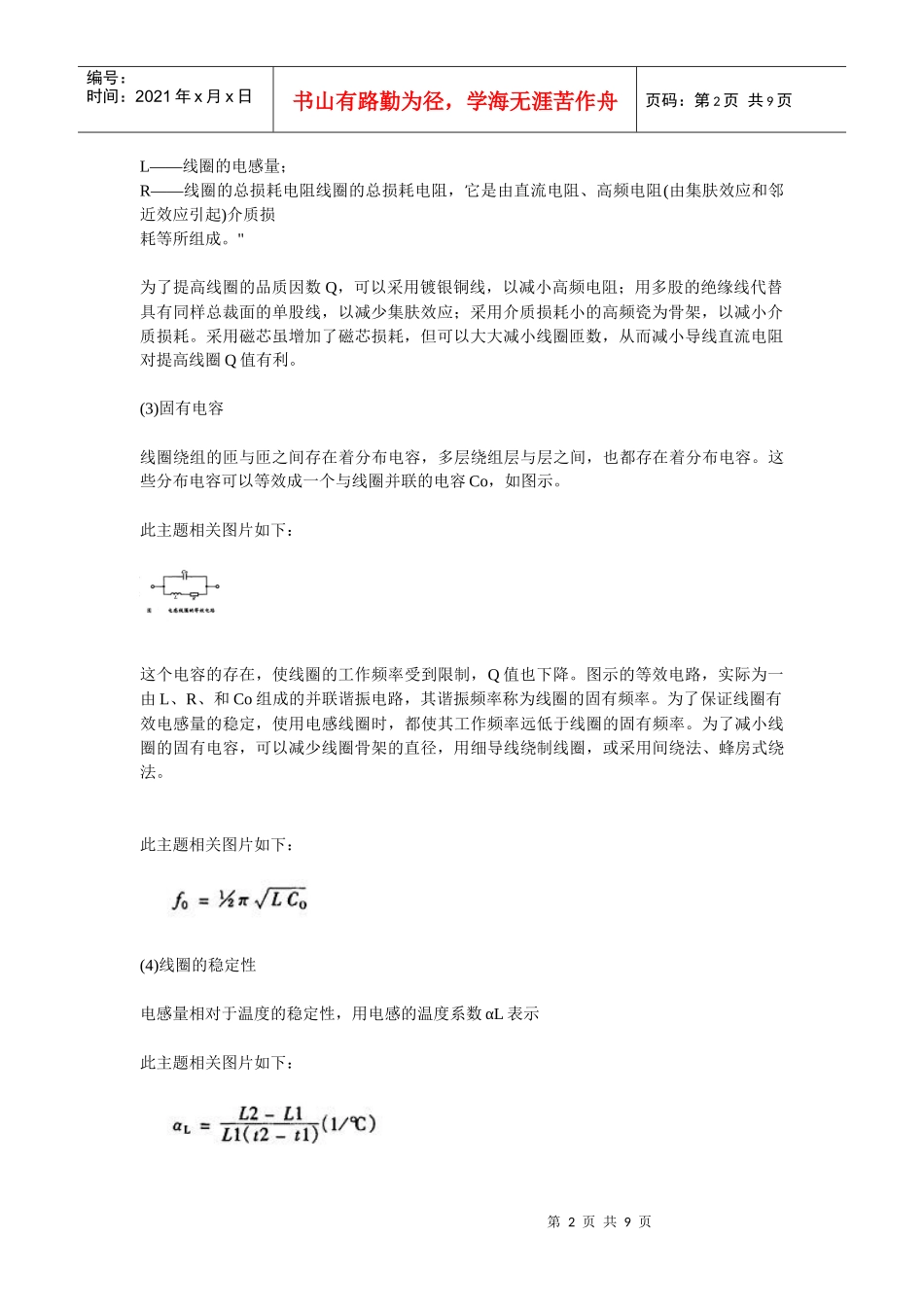

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电子元器件系列知识--------电感电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。1固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。2阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。3行线性线圈：用于和偏转线圈串联，调节行线性。由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。电感线圈的用途不同，所需的电感量也不同。例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。对振荡线圈要求较高，为o．2-o．5％。对耦合线圈和高频扼流圈要求较低，允许10—15％。对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。线圈的品质因数为：Q=ωL/R式中：ω——工作角频；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。"为了提高线圈的品质因数Q，可以采用镀银铜线，以减小高频电阻；用多股的绝缘线代替具有同样总裁面的单股线，以减少集肤效应；采用介质损耗小的高频瓷为骨架，以减小介质损耗。采用磁芯虽增加了磁芯损耗，但可以大大减小线圈匝数，从而减小导线直流电阻对提高线圈Q值有利。(3)固有电容线圈绕组的匝与匝之间存在着分布电容，多层绕组层与层之间，也都存在着分布电容。这些分布电容可以等效成一个与线圈并联的电容Co，如图示。此主题相关图片如下：这个电容的存在，使线圈的工作频率受到限制，Q值也下降。图示的等效电路，实际为一由L、R、和Co组成的并联谐振电路，其谐振频率称为线圈的固有频率。为了保证线圈有效电感量的稳定，使用电感线圈时，都使其工作频率远低于线圈的固有频率。为了减小线圈的固有电容，可以减少线圈骨架的直径，用细导线绕制线圈，或采用间绕法、蜂房式绕法。此主题相关图片如下：(4)线圈的稳定性电感量相对于温度的稳定性，用电感的温度系数αL表示此主题相关图片如下：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页式中：L2和L1分别是温度为t2和t1时的电感量。对于经过温度循环变化后，电感量不再能恢复到原来值的这种不可逆变化，用电感的不稳定系数表示此主题相关图片如下：式中：L和L1，分别为原来和温度循环变化后的电感量。温度对电感量的影响，主要是因为导线受热膨胀，使线圈产生几何变形而引起的。减小这一影响的方法．可采用热法(绕制时将导线加热，冷却后导线收缩，以保证导线紧紧贴合在骨架上)温度增大时，线圈的固有电容和漏电损耗增加，也会降低线圈的稳定性。改进的方法是，将线圈用防潮物质浸渍或用环氧树脂密封，浸渍后由于浸渍材料的介电常数比空气大，其线匝间的分布电容增大。同时，还引入介质损耗，影响Q值。(5)额定电...
