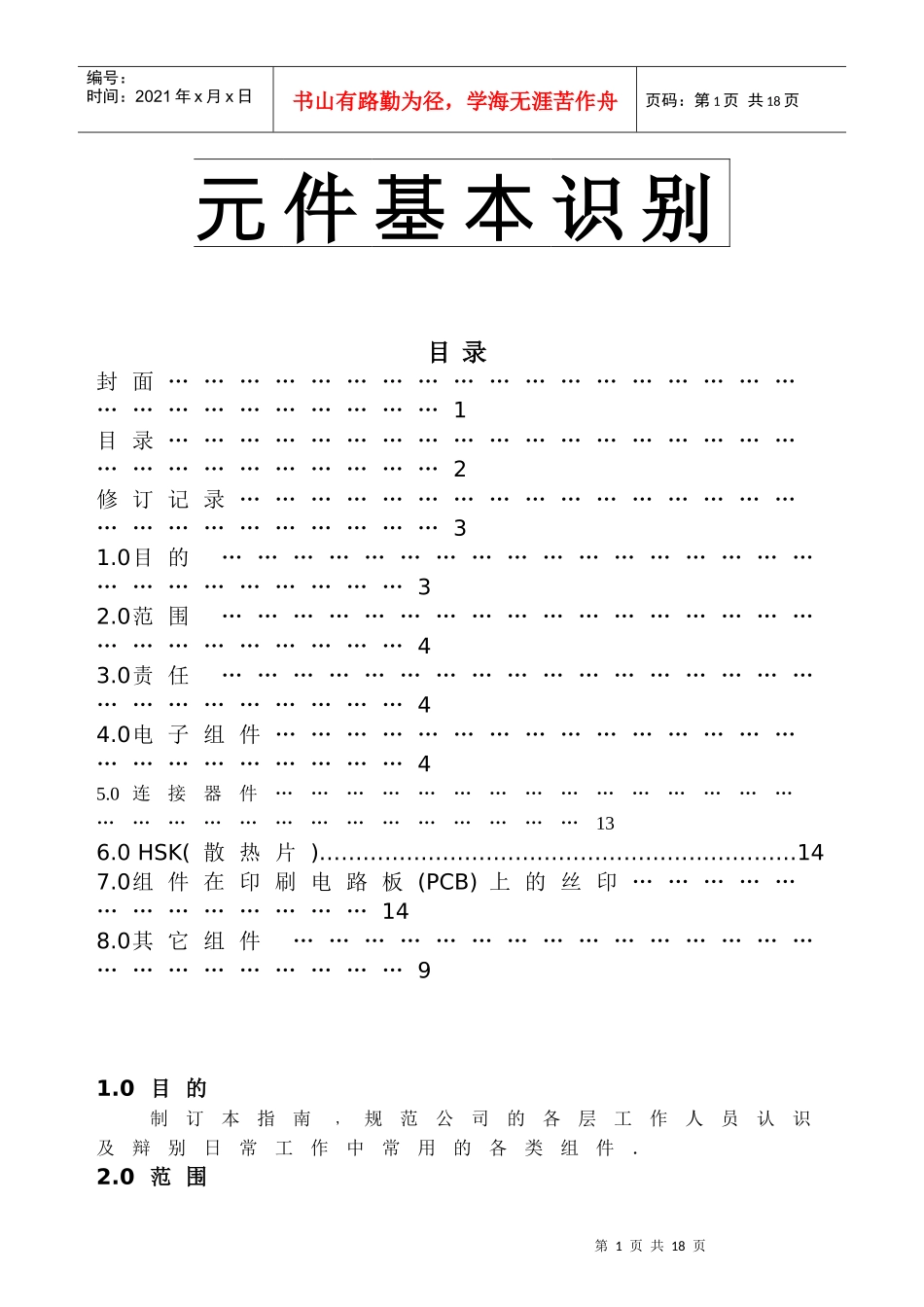

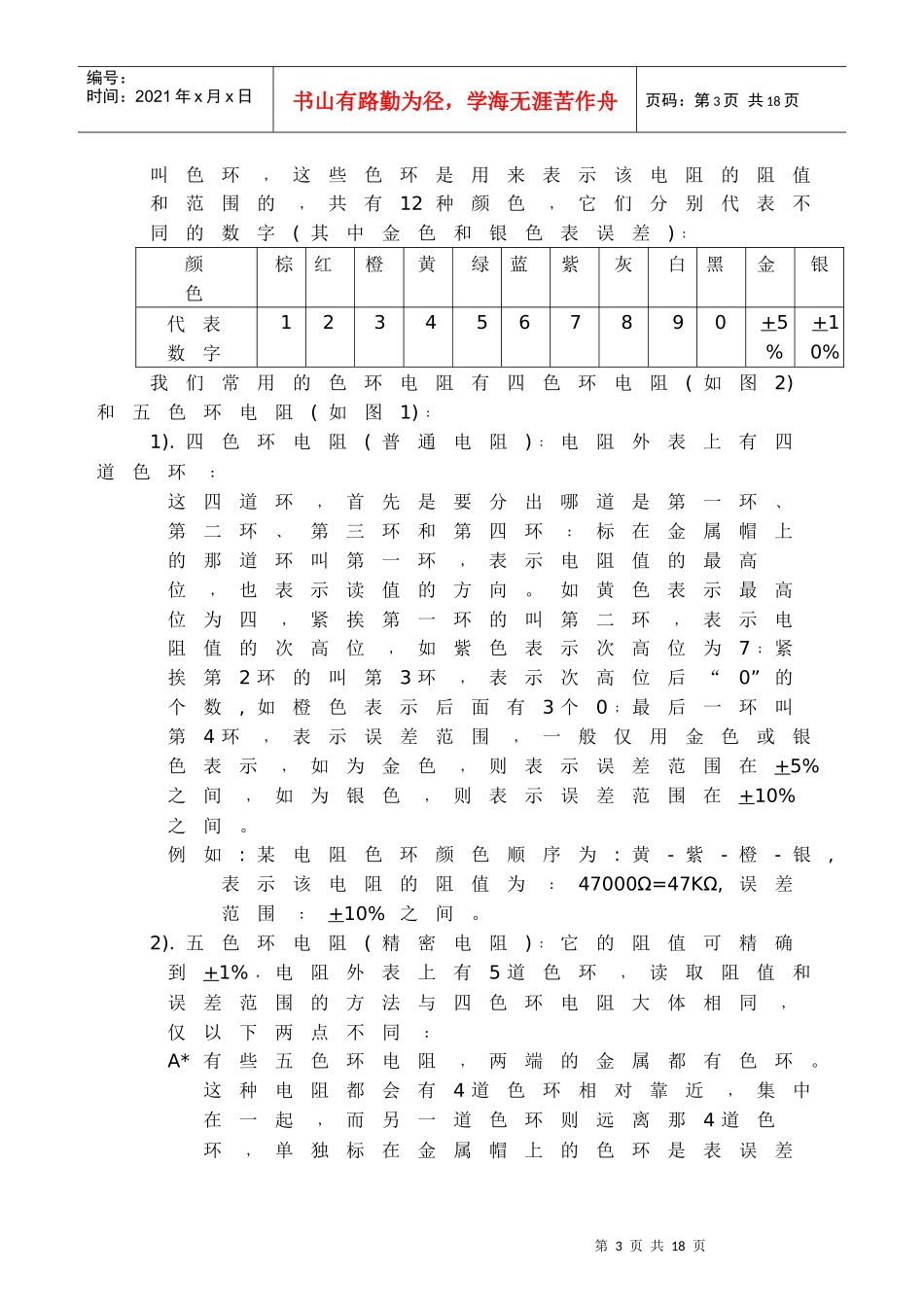

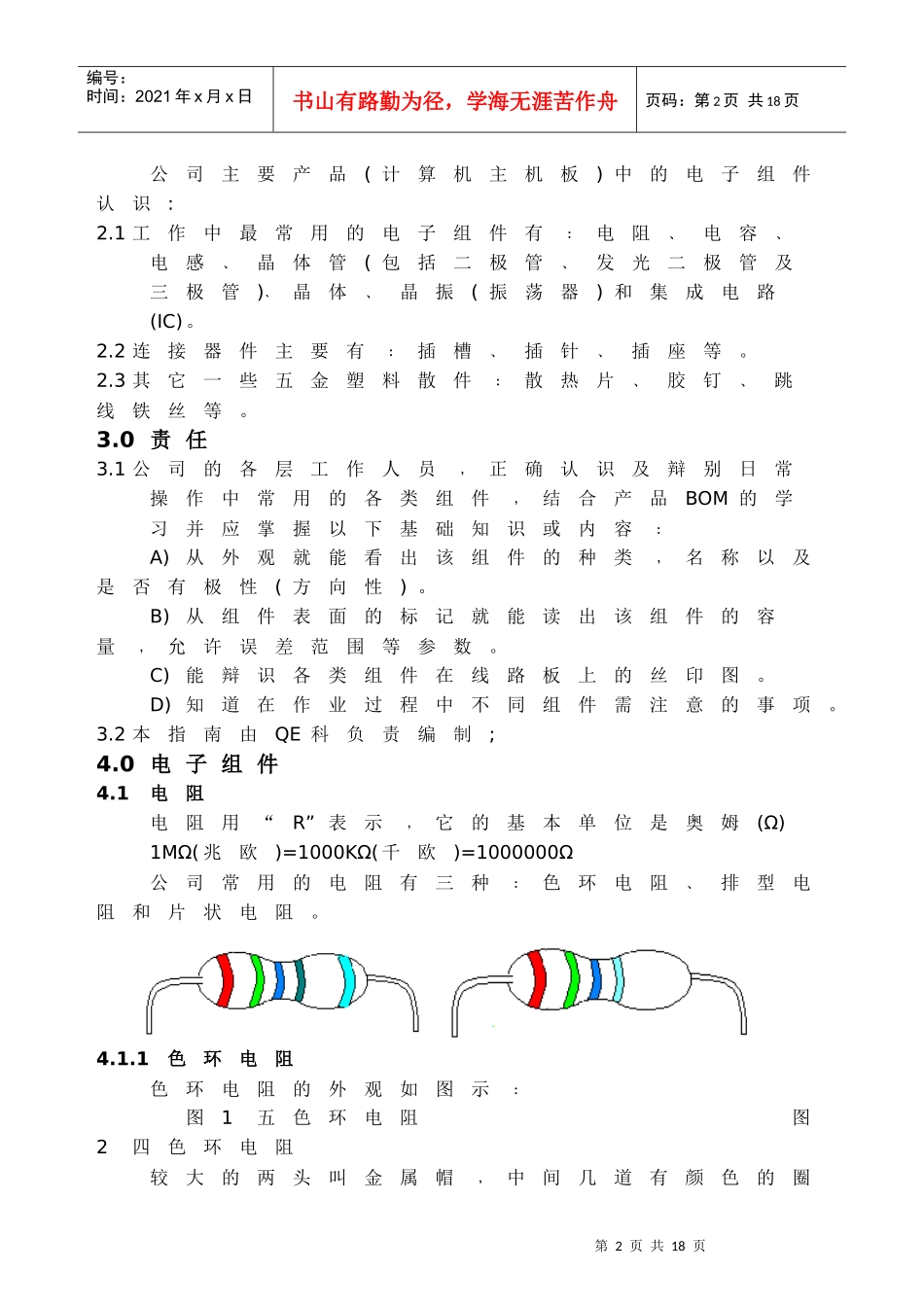

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页元件基本识别目录封面…………………………………………………………………………1目录…………………………………………………………………………2修订记录……………………………………………………………………31.0目的……………………………………………………………………32.0范围……………………………………………………………………43.0责任……………………………………………………………………44.0电子组件………………………………………………………………45.0连接器件……………………………………………………………………………136.0HSK(散热片)…………………………………………………………147.0组件在印刷电路板(PCB)上的丝印…………………………………148.0其它组件………………………………………………………………91.0目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类组件．2.0范围第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页公司主要产品(计算机主机板)中的电子组件认识:2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。2.2连接器件主要有﹕插槽﹑插针﹑插座等。2.3其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。3.0责任3.1公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应掌握以下基础知识或内容﹕A)从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。B)从组件表面的标记就能读出该组件的容量﹐允许误差范围等参数。C)能辩识各类组件在线路板上的丝印图。D)知道在作业过程中不同组件需注意的事项。3.2本指南由QE科负责编制;4.0电子组件4.1电阻电阻用“R”表示﹐它的基本单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。4.1.1色环电阻色环电阻的外观如图示﹕图1五色环电阻图2四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890+5%+10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差范围﹕+10%之间。2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值和误差范围的方法与四色环电阻大体相同﹐仅以下两点不同﹕A*有些五色环电阻﹐两端的金属都有色环。这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页的第5环。B*五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差范围。4.1.2片状电阻1).SMD排型电阻(简称排阻)﹐外型如图3﹐一般没有方向性﹐它的内部结构实际上是由多个小电阻排列在一起﹐所以叫排阻。图3排型电阻图4单片电阻2).SMD单片电阻﹐它的体积小如碎米﹐按其几何尺寸可分08050603﹑等型﹐没有极性。示值方法为﹕精密电阻﹕以两位数字和一位英文...
