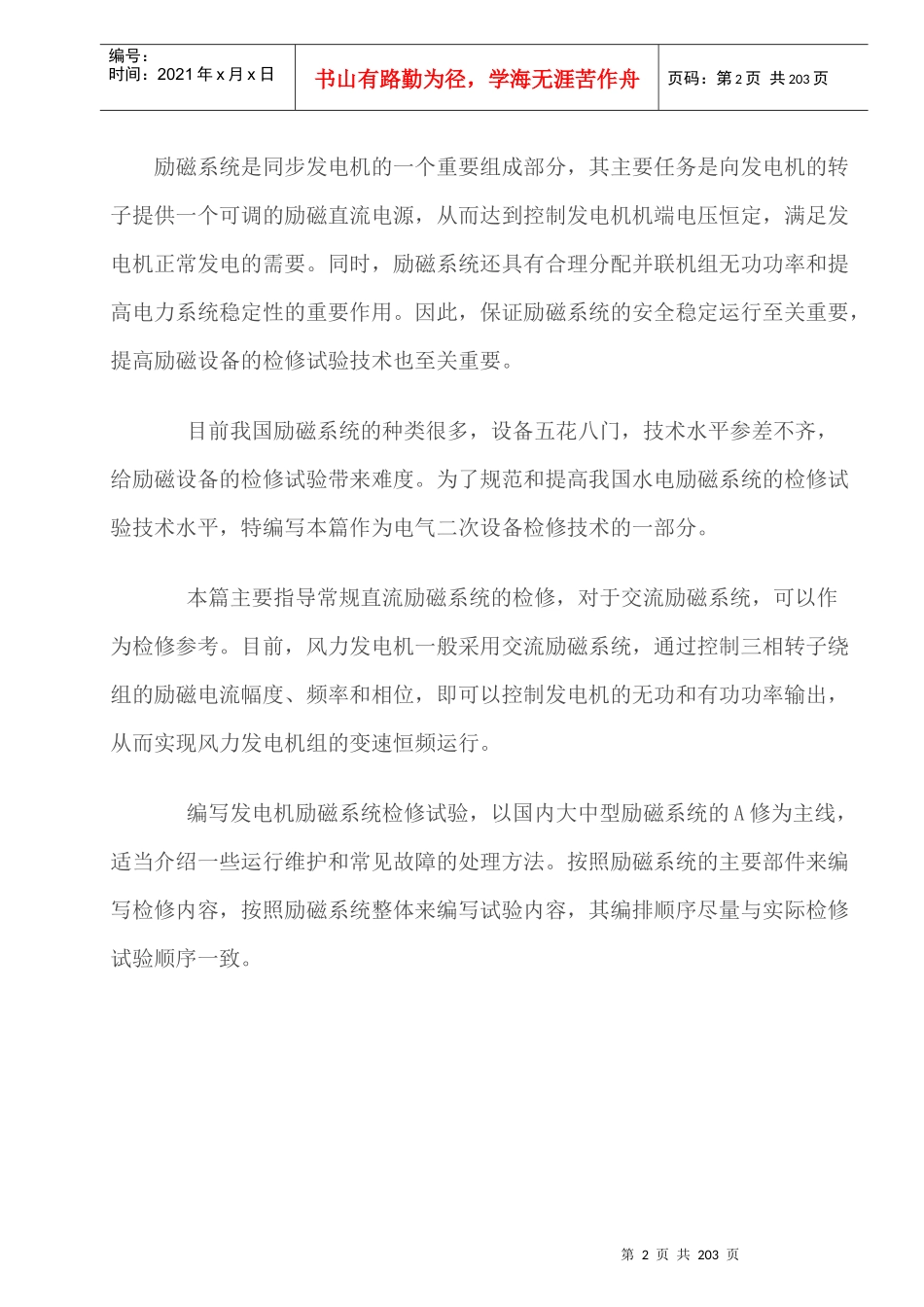

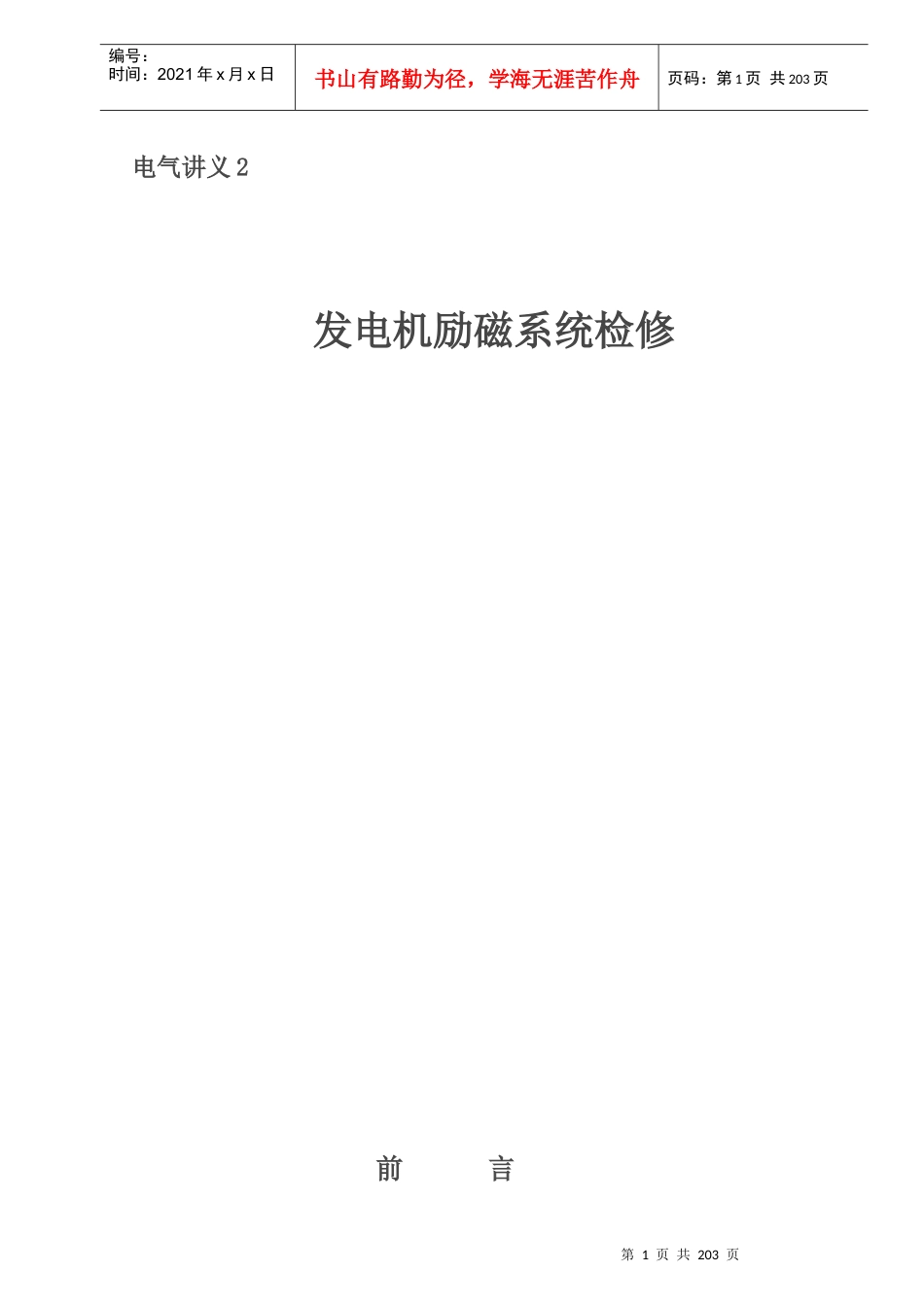

第1页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共203页电气讲义2发电机励磁系统检修前言第2页共203页第1页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共203页励磁系统是同步发电机的一个重要组成部分，其主要任务是向发电机的转子提供一个可调的励磁直流电源，从而达到控制发电机机端电压恒定，满足发电机正常发电的需要。同时，励磁系统还具有合理分配并联机组无功功率和提高电力系统稳定性的重要作用。因此，保证励磁系统的安全稳定运行至关重要，提高励磁设备的检修试验技术也至关重要。目前我国励磁系统的种类很多，设备五花八门，技术水平参差不齐，给励磁设备的检修试验带来难度。为了规范和提高我国水电励磁系统的检修试验技术水平，特编写本篇作为电气二次设备检修技术的一部分。本篇主要指导常规直流励磁系统的检修，对于交流励磁系统，可以作为检修参考。目前，风力发电机一般采用交流励磁系统，通过控制三相转子绕组的励磁电流幅度、频率和相位，即可以控制发电机的无功和有功功率输出，从而实现风力发电机组的变速恒频运行。编写发电机励磁系统检修试验，以国内大中型励磁系统的A修为主线，适当介绍一些运行维护和常见故障的处理方法。按照励磁系统的主要部件来编写检修内容，按照励磁系统整体来编写试验内容，其编排顺序尽量与实际检修试验顺序一致。第3页共203页第2页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共203页第一章概述第一节发电机励磁系统的分类按照励磁电源的不同，将励磁系统分为直流励磁机系统、交流励磁机系统、无刷（旋转）励磁系统和静态励磁系统。这种分类，基本反映了励磁系统的发展进程。从直流励磁机发展到交流励磁机，从交流励磁机又发展成两个方向，小方向发展为无刷励磁系统，大方向发展为自并励静止励磁系统。本励磁检修试验技术主要针对自并励静止励磁系统。另外，发电机灭磁技术发展迅速，我国正在使用的灭磁类型和设备种类也很多，对此进行简单分类，有助于励磁系统的检修试验技术的学习。下面对发电机各种励磁系统和灭磁设备类型作一简单介绍。一、直流励磁机系统在电力系统发展初期，同步发电机容量较小，励磁电流通常由与发电机组同轴的直流发电机供给，用专门的直流发电机向同步发电机转子回路提供励磁电流，即直流励磁机系统。直流励磁机系统又分为自励与他励两种方式。所谓自励，就是励磁电源取自发电机本身，而他励的励磁电源取自其他发电机或厂用电等。自励直流励磁系统原理图如图1－1所示。第4页共203页第3页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共203页发电机（F）的转子绕组（FLQ）由专门的自励式直流励磁机（L）供电，Rc为励磁机磁场调节电阻。该励磁系统可以手动调节Rc的大小，也可以由自动励磁调节器改变励磁机磁场电流，达到自动调节发电机端电压的目的。直流励磁机励磁系统在我国老式机组上使用，其数量在不断减少。原配用的机械式或电磁式自动调节器都已逐步淘汰，取而代之的是主要以绝缘栅极双极晶体管IGBT为功率元件的半导体自动调节器。这种将IGBT串入直流励磁机的磁场回路内，通过改变IGBT导通时间与关断时间的比例，来控制磁场电流的大小，称作“开关式励磁系统或开关式励磁调节器”，其接线原理图如图1－2所示。这里，IGBT控制励磁机（EL）的励磁绕组（L2）电流，DXL是续流二极管，Rx是限流电阻，L1是发电机G的转子绕组。图1－2中的照片采用直流励磁机的小型水电站厂房，在直流励磁机下面才是发电机和水轮机，三者同轴。第5页共203页第4页共203页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共203页开关式励磁调节器的优点是：可利用直流机本身实现自并激，无需另配电源，因此，结构紧凑，体积小，且励磁电源可靠，不受电力系统电压波动的影响。另外，不存在可控整流桥的触发同步问题，控制简便，运行可靠性高。二、交流励磁机系统20世纪60年代初，国外开始在中型发电机上采用交流发电机加半导体整流器的励磁方式，即交流励磁机系统。交流励磁...
