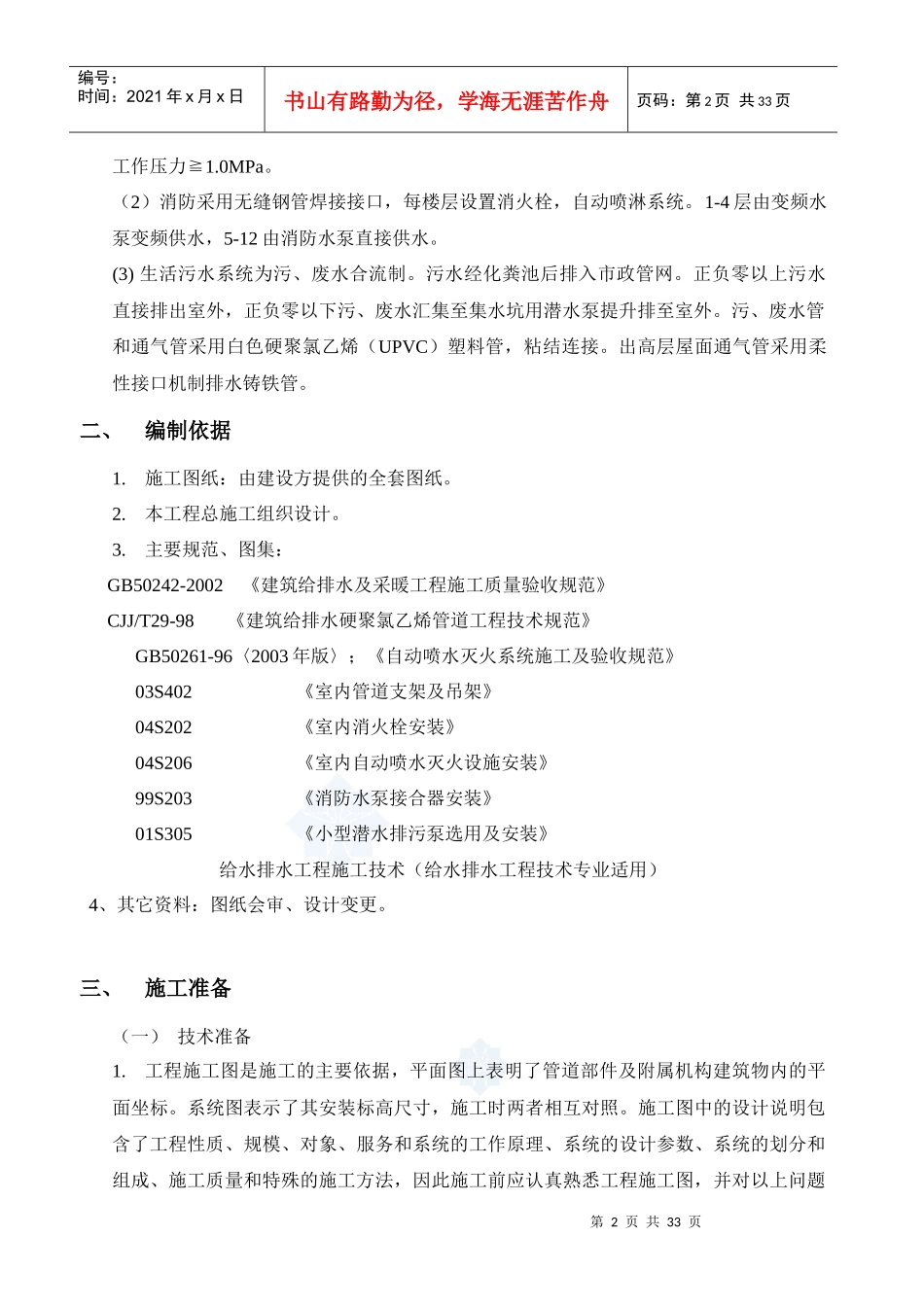

建筑给水排水室内施工组织设计方案指导老师：王京时间：201003姓名：刘伟第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页一、工程概况本工程为办公综合楼，共12层。主要任务为：为办公楼室内设计给水，排水及室内消防的施工方案。室内施工的主要工程为：1地下1层给水，排水及消防（包括：消火栓和自喷系统）的施工方案设计;2半地下室给水，排水及消防（包括：消火栓和自喷系统）的施工方案设计;3地上1-3层给水，排水及消防（包括：消火栓和自喷系统）的施工方案设计;4地上4层给水，排水及消防（包括：消火栓和自喷系统）的施工方案设计;5地上5-12层给水，排水及消防（包括：消火栓和自喷系统）的施工方案设计;概况：该办公综合楼–1层为车库，建筑面积为1588.15平方米。可掩蔽人数：800人。该层配备了：34个停车位；配有消火栓，自喷系统；还配有水泵房，生活水箱及一系列消防灭火报警系统；战时男厕战时女厕等。半地下室为自行车库，消防自喷系统，配有消防控制室。一层至十二层均为办公用场所，配备男女厕所，消防系统（包括：消火栓和自动喷淋系统）。此次建筑给排水施工组织设计方案的基本顺序为：建筑给水，建筑消防自喷系统；建筑室内排水系统施工组织方案的设计。本工程设有给水系统、污水系统、消火栓系统、自动喷淋系统。(1)本工程水源为自备水（水泵抽水），在地下一层下端用水泵接给水管供给消防。供水方式：一至四层为低区，由自备水源给水管直接供水。五至十二层为高区，由设在地下一层的变频供水设备供水。生活给水管采用塑料管，加压泵出口至高区的立管管材的第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页工作压力≧1.0MPa。（2）消防采用无缝钢管焊接接口，每楼层设置消火栓，自动喷淋系统。1-4层由变频水泵变频供水，5-12由消防水泵直接供水。(3)生活污水系统为污、废水合流制。污水经化粪池后排入市政管网。正负零以上污水直接排出室外，正负零以下污、废水汇集至集水坑用潜水泵提升排至室外。污、废水管和通气管采用白色硬聚氯乙烯（UPVC）塑料管，粘结连接。出高层屋面通气管采用柔性接口机制排水铸铁管。二、编制依据1.施工图纸：由建设方提供的全套图纸。2.本工程总施工组织设计。3.主要规范、图集：GB50242-2002《建筑给排水及采暖工程施工质量验收规范》CJJ/T29-98《建筑给排水硬聚氯乙烯管道工程技术规范》GB50261-96〈2003年版〉；《自动喷水灭火系统施工及验收规范》03S402《室内管道支架及吊架》04S202《室内消火栓安装》04S206《室内自动喷水灭火设施安装》99S203《消防水泵接合器安装》01S305《小型潜水排污泵选用及安装》给水排水工程施工技术（给水排水工程技术专业适用）4、其它资料：图纸会审、设计变更。三、施工准备（一）技术准备1.工程施工图是施工的主要依据，平面图上表明了管道部件及附属机构建筑物内的平面坐标。系统图表示了其安装标高尺寸，施工时两者相互对照。施工图中的设计说明包含了工程性质、规模、对象、服务和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊的施工方法，因此施工前应认真熟悉工程施工图，并对以上问题第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页做到心中有数。2.施工前参加由设计单位、建设单位、监理单位、施工单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底，办理图纸会审手续，由施工人员根据设计图纸、施工方案、施工验收规范、质量评定标准向上岗人员进行安装技术交底和安全交底，并办理有关手续。3.产品的技术资料应按设计要求选用，同时对于设备及配件的生产厂家“产品说明书”中的型号、规格、尺寸进行核对。4.参考各个专业安装施工图，观察相关专业的管道走向、坐标位置之间的交叉配合等是否有冲突，应综合校核。在各类管道密集处应绘出管道平面综合布置图。5.依据ISO9001质量管理体系和质量保证标准编制工程项目质量计划。确定关键工序、特殊工序，编制作业指导书。6.收集...
