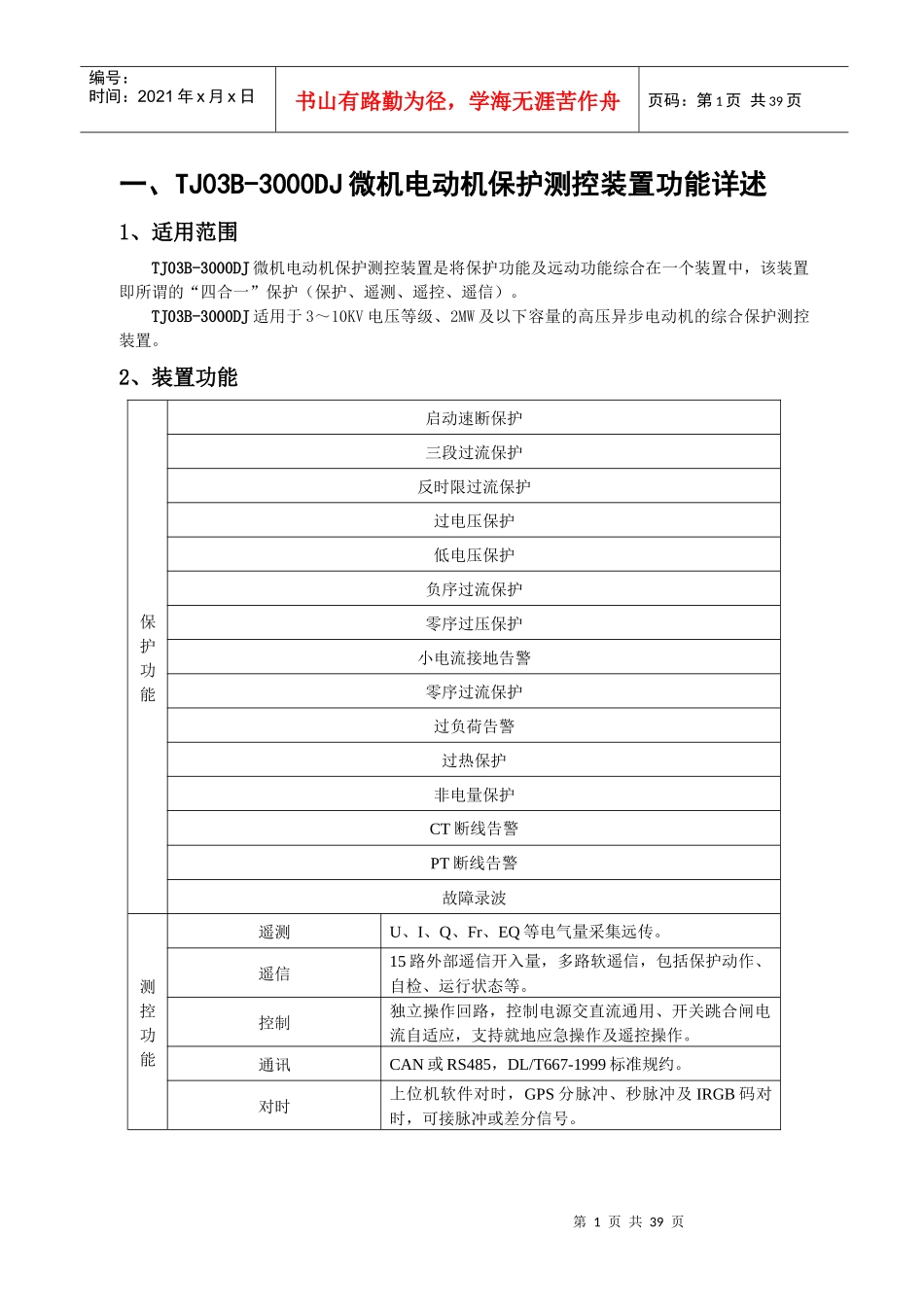

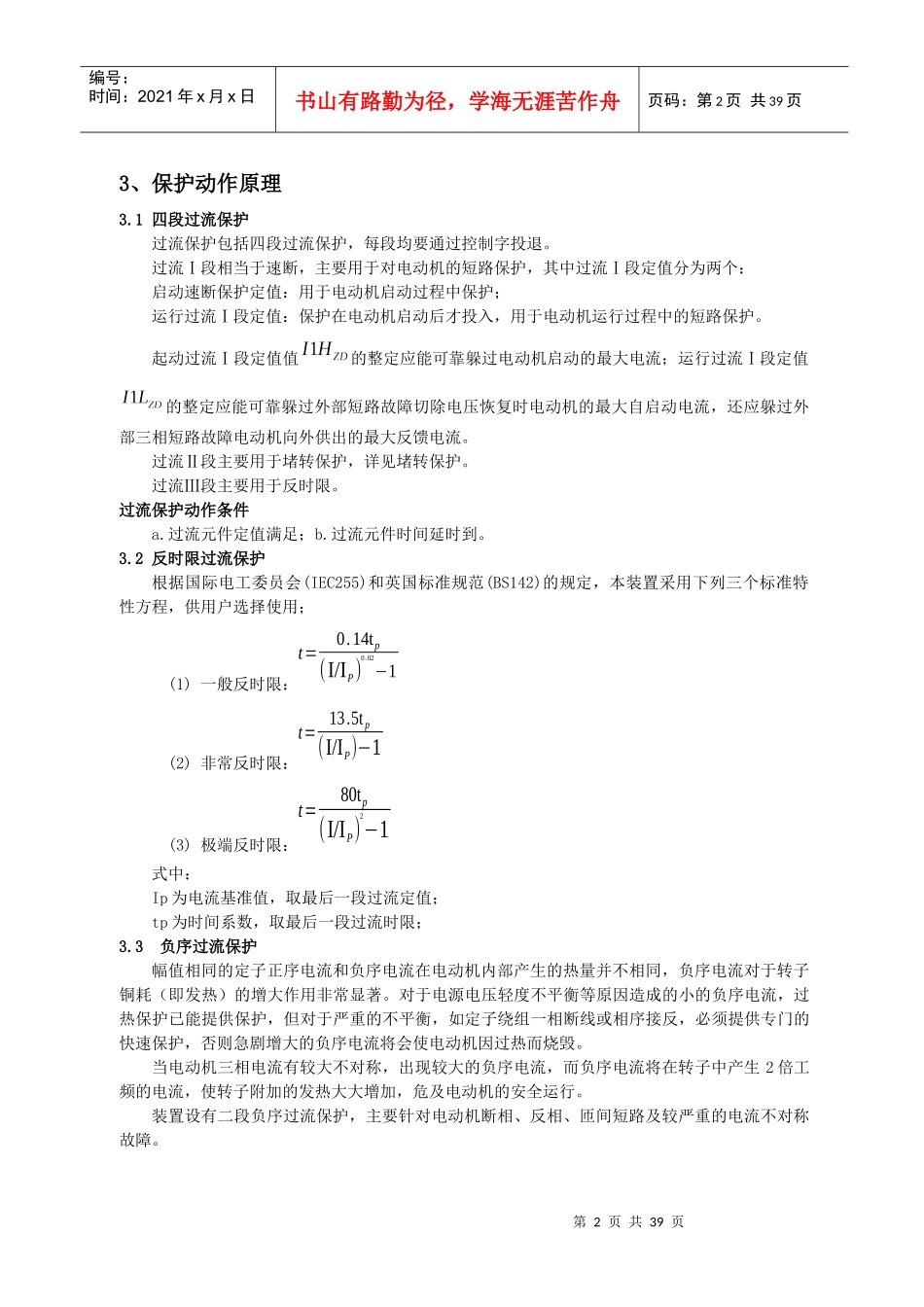

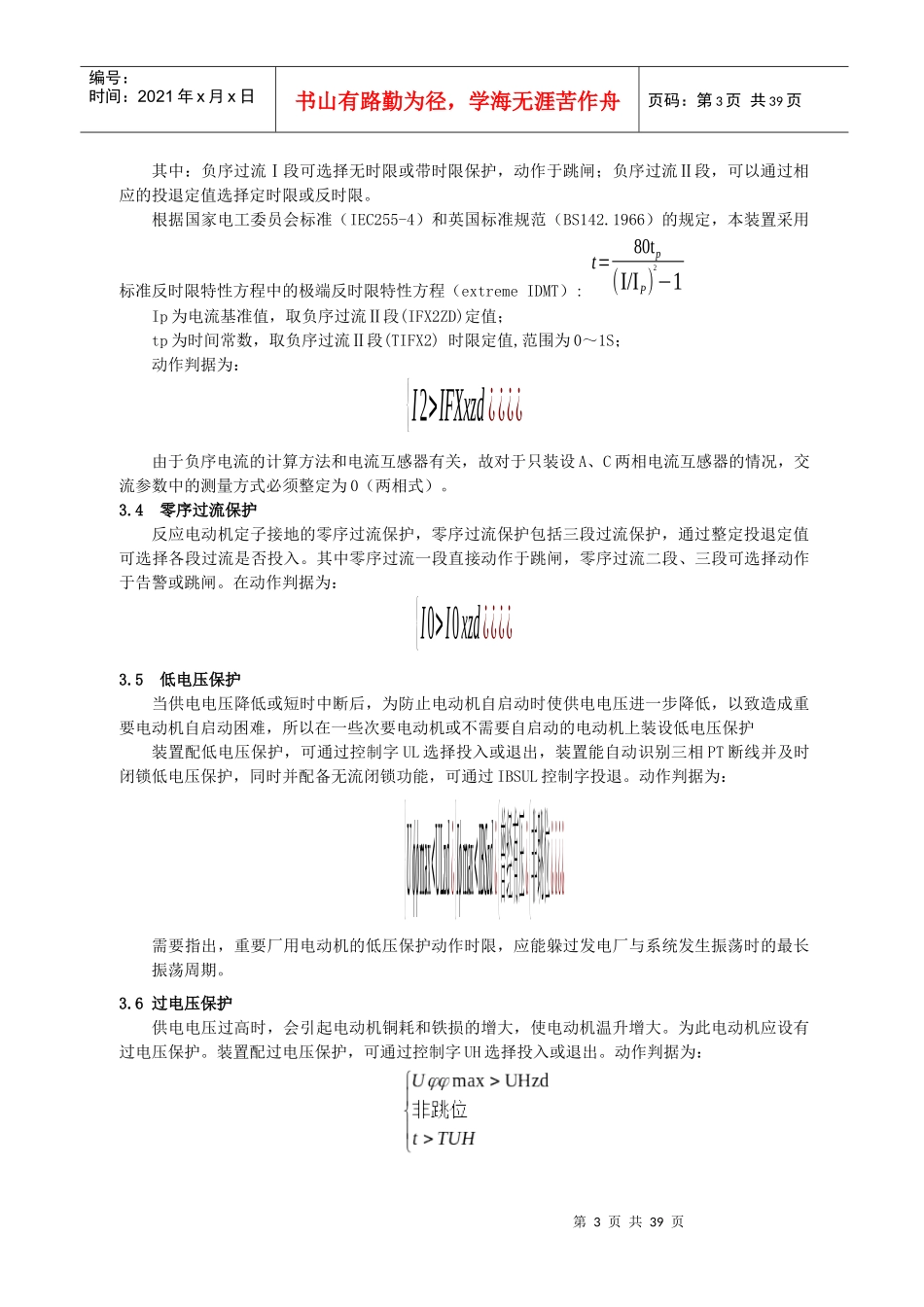

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页一、TJ03B-3000DJ微机电动机保护测控装置功能详述1、适用范围TJ03B-3000DJ微机电动机保护测控装置是将保护功能及远动功能综合在一个装置中，该装置即所谓的“四合一”保护（保护、遥测、遥控、遥信）。TJ03B-3000DJ适用于3～10KV电压等级、2MW及以下容量的高压异步电动机的综合保护测控装置。2、装置功能保护功能启动速断保护三段过流保护反时限过流保护过电压保护低电压保护负序过流保护零序过压保护小电流接地告警零序过流保护过负荷告警过热保护非电量保护CT断线告警PT断线告警故障录波测控功能遥测U、I、Q、Fr、EQ等电气量采集远传。遥信15路外部遥信开入量，多路软遥信，包括保护动作、自检、运行状态等。控制独立操作回路，控制电源交直流通用、开关跳合闸电流自适应，支持就地应急操作及遥控操作。通讯CAN或RS485，DL/T667-1999标准规约。对时上位机软件对时，GPS分脉冲、秒脉冲及IRGB码对时，可接脉冲或差分信号。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页3、保护动作原理3.1四段过流保护过流保护包括四段过流保护，每段均要通过控制字投退。过流Ⅰ段相当于速断，主要用于对电动机的短路保护，其中过流Ⅰ段定值分为两个：启动速断保护定值：用于电动机启动过程中保护；运行过流Ⅰ段定值：保护在电动机启动后才投入，用于电动机运行过程中的短路保护。起动过流Ⅰ段定值值的整定应能可靠躲过电动机启动的最大电流；运行过流Ⅰ段定值的整定应能可靠躲过外部短路故障切除电压恢复时电动机的最大自启动电流，还应躲过外部三相短路故障电动机向外供出的最大反馈电流。过流Ⅱ段主要用于堵转保护，详见堵转保护。过流Ⅲ段主要用于反时限。过流保护动作条件a.过流元件定值满足；b.过流元件时间延时到。3.2反时限过流保护根据国际电工委员会(IEC255)和英国标准规范(BS142)的规定，本装置采用下列三个标准特性方程，供用户选择使用；(1)一般反时限：t=0.14tp(I/IP)0.02−1(2)非常反时限：t=13.5tp(I/IP)−1(3)极端反时限：t=80tp(I/IP)2−1式中：Ip为电流基准值，取最后一段过流定值；tp为时间系数，取最后一段过流时限；3.3负序过流保护幅值相同的定子正序电流和负序电流在电动机内部产生的热量并不相同，负序电流对于转子铜耗（即发热）的增大作用非常显著。对于电源电压轻度不平衡等原因造成的小的负序电流，过热保护已能提供保护，但对于严重的不平衡，如定子绕组一相断线或相序接反，必须提供专门的快速保护，否则急剧增大的负序电流将会使电动机因过热而烧毁。当电动机三相电流有较大不对称，出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加的发热大大增加，危及电动机的安全运行。装置设有二段负序过流保护，主要针对电动机断相、反相、匝间短路及较严重的电流不对称故障。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页其中：负序过流Ⅰ段可选择无时限或带时限保护，动作于跳闸；负序过流Ⅱ段，可以通过相应的投退定值选择定时限或反时限。根据国家电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本装置采用标准反时限特性方程中的极端反时限特性方程（extremeIDMT）:t=80tp(I/IP)2−1Ip为电流基准值，取负序过流Ⅱ段(IFX2ZD)定值；tp为时间常数，取负序过流Ⅱ段(TIFX2)时限定值,范围为0～1S；动作判据为：{I2>IFXxzd¿¿¿¿由于负序电流的计算方法和电流互感器有关，故对于只装设A、C两相电流互感器的情况，交流参数中的测量方式必须整定为0（两相式）。3.4零序过流保护反应电动机定子接地的零序过流保护，零序过流保护包括三段过流保护，通过整定投退定值可选择各段过流是否投入。其中零序过流一段直接动作于跳闸，零序过流二段、三段可选择动作于告警或跳闸。在动作判据为：{I0>I0xzd¿¿¿¿3.5低电压保护当供电电压降低或短时中断后，为防止电动机自启动时使供电电压进一步降低，以致造成重要电动机自启动困难，所以在一些次要...
