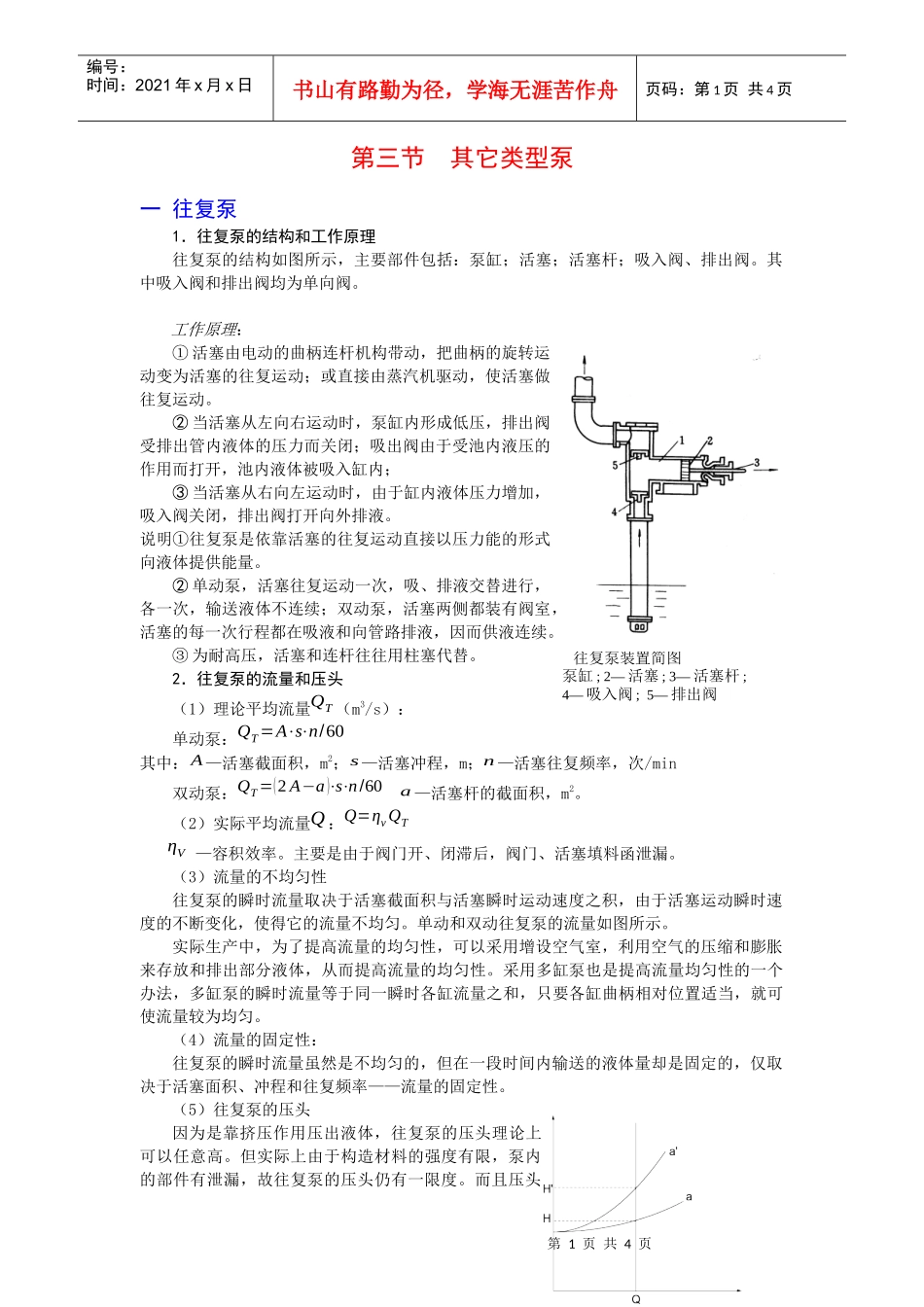

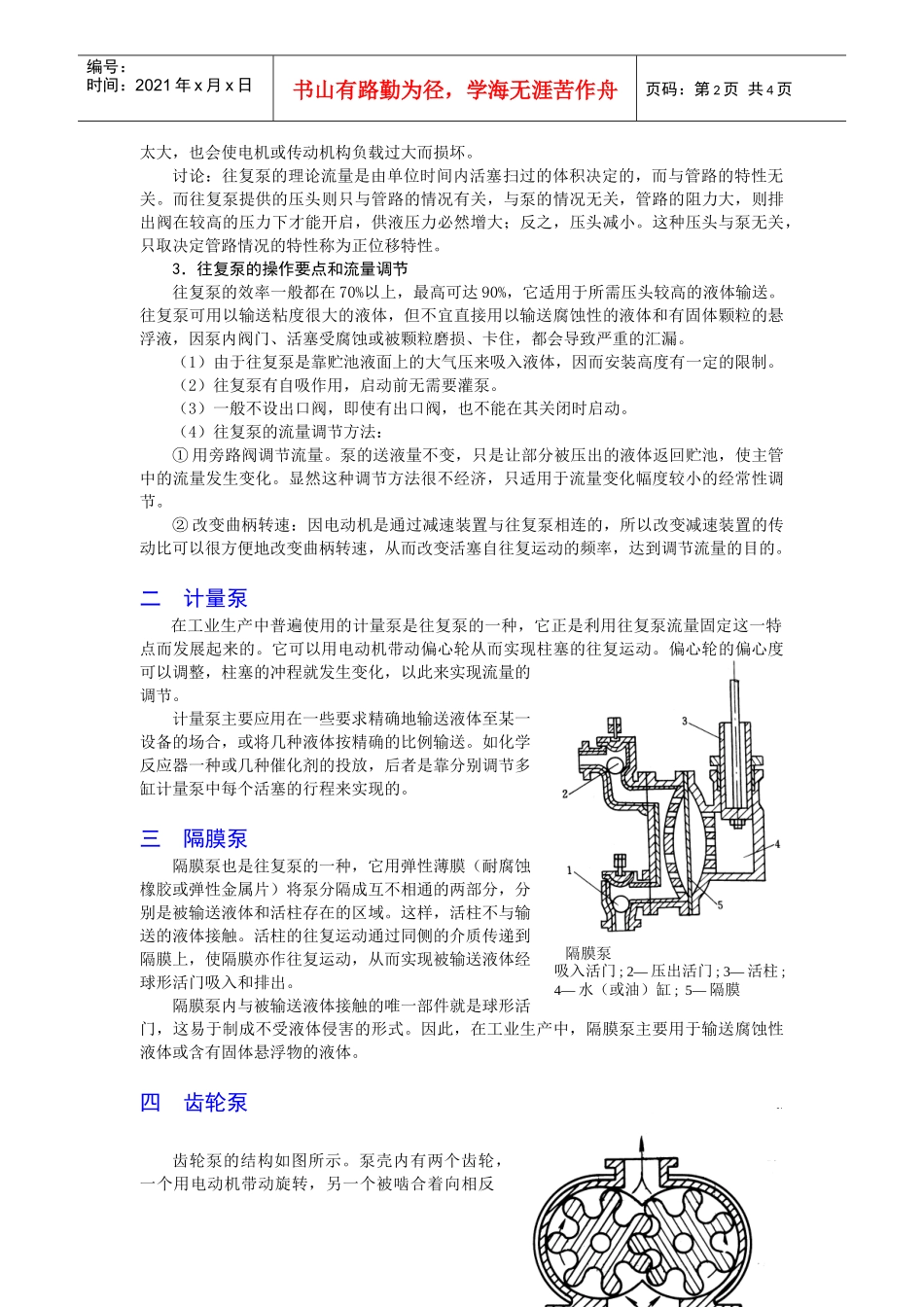

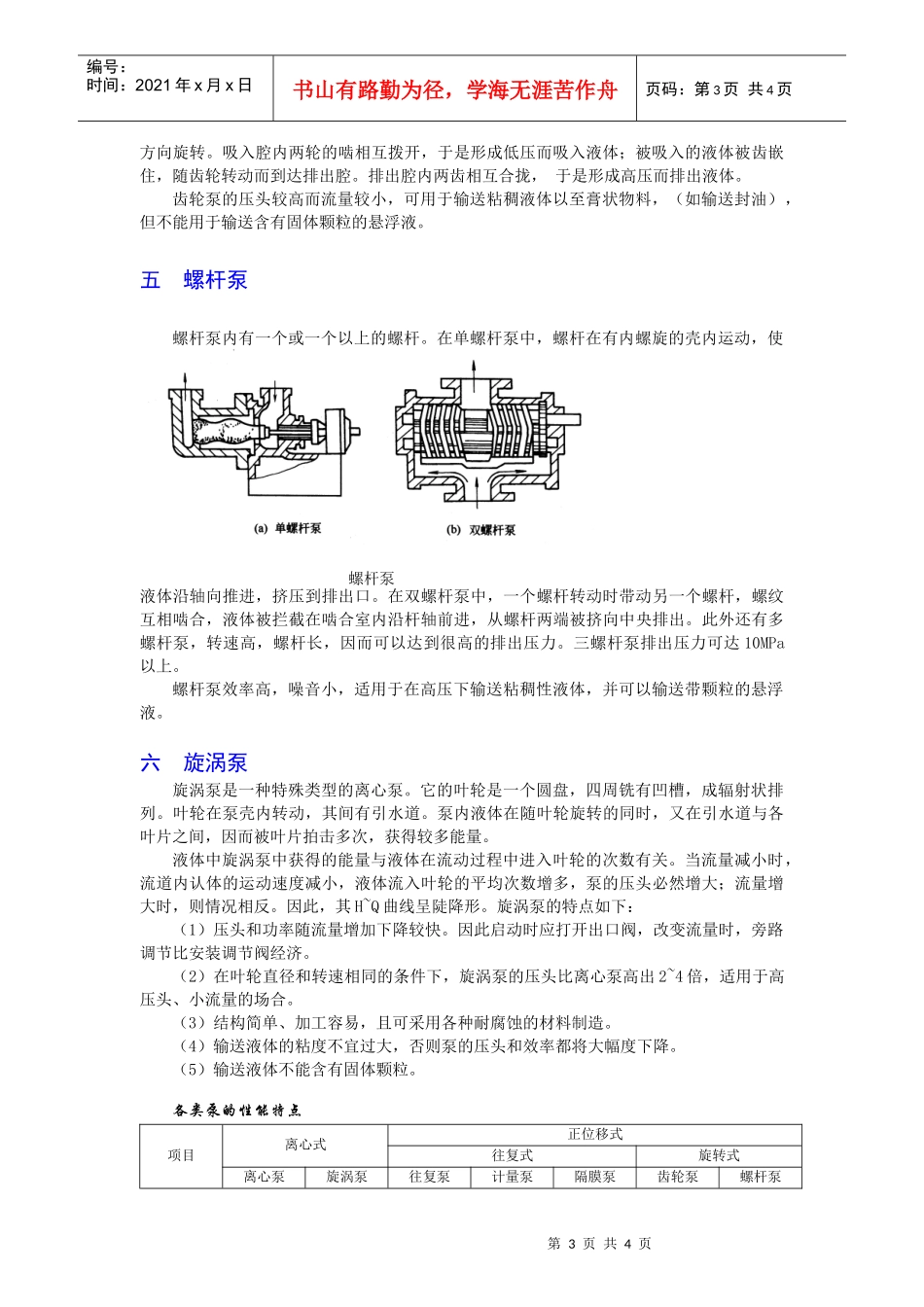

第1页共4页往复泵装置简图泵缸;2—活塞;3—活塞杆;4—吸入阀;5—排出阀编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页第三节其它类型泵一往复泵1．往复泵的结构和工作原理往复泵的结构如图所示，主要部件包括：泵缸；活塞；活塞杆；吸入阀、排出阀。其中吸入阀和排出阀均为单向阀。工作原理：①活塞由电动的曲柄连杆机构带动，把曲柄的旋转运动变为活塞的往复运动；或直接由蒸汽机驱动，使活塞做往复运动。②当活塞从左向右运动时，泵缸内形成低压，排出阀受排出管内液体的压力而关闭；吸出阀由于受池内液压的作用而打开，池内液体被吸入缸内；③当活塞从右向左运动时，由于缸内液体压力增加，吸入阀关闭，排出阀打开向外排液。说明①往复泵是依靠活塞的往复运动直接以压力能的形式向液体提供能量。②单动泵，活塞往复运动一次，吸、排液交替进行，各一次，输送液体不连续；双动泵，活塞两侧都装有阀室，活塞的每一次行程都在吸液和向管路排液，因而供液连续。③为耐高压，活塞和连杆往往用柱塞代替。2．往复泵的流量和压头（1）理论平均流量QT（m3/s）：单动泵：QT=A⋅s⋅n/60其中：A—活塞截面积，m2；s—活塞冲程，m；n—活塞往复频率，次/min双动泵：QT=(2A−a)⋅s⋅n/60a—活塞杆的截面积，m2。（2）实际平均流量Q：Q=ηvQTηV—容积效率。主要是由于阀门开、闭滞后，阀门、活塞填料函泄漏。（3）流量的不均匀性往复泵的瞬时流量取决于活塞截面积与活塞瞬时运动速度之积，由于活塞运动瞬时速度的不断变化，使得它的流量不均匀。单动和双动往复泵的流量如图所示。实际生产中，为了提高流量的均匀性，可以采用增设空气室，利用空气的压缩和膨胀来存放和排出部分液体，从而提高流量的均匀性。采用多缸泵也是提高流量均匀性的一个办法，多缸泵的瞬时流量等于同一瞬时各缸流量之和，只要各缸曲柄相对位置适当，就可使流量较为均匀。（4）流量的固定性：往复泵的瞬时流量虽然是不均匀的，但在一段时间内输送的液体量却是固定的，仅取决于活塞面积、冲程和往复频率——流量的固定性。（5）往复泵的压头因为是靠挤压作用压出液体，往复泵的压头理论上可以任意高。但实际上由于构造材料的强度有限，泵内的部件有泄漏，故往复泵的压头仍有一限度。而且压头第2页共4页第1页共4页隔膜泵吸入活门;2—压出活门;3—活柱;4—水（或油）缸;5—隔膜编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页太大，也会使电机或传动机构负载过大而损坏。讨论：往复泵的理论流量是由单位时间内活塞扫过的体积决定的，而与管路的特性无关。而往复泵提供的压头则只与管路的情况有关，与泵的情况无关，管路的阻力大，则排出阀在较高的压力下才能开启，供液压力必然增大；反之，压头减小。这种压头与泵无关，只取决定管路情况的特性称为正位移特性。3．往复泵的操作要点和流量调节往复泵的效率一般都在70%以上，最高可达90%，它适用于所需压头较高的液体输送。往复泵可用以输送粘度很大的液体，但不宜直接用以输送腐蚀性的液体和有固体颗粒的悬浮液，因泵内阀门、活塞受腐蚀或被颗粒磨损、卡住，都会导致严重的汇漏。（1）由于往复泵是靠贮池液面上的大气压来吸入液体，因而安装高度有一定的限制。（2）往复泵有自吸作用，启动前无需要灌泵。（3）一般不设出口阀，即使有出口阀，也不能在其关闭时启动。（4）往复泵的流量调节方法：①用旁路阀调节流量。泵的送液量不变，只是让部分被压出的液体返回贮池，使主管中的流量发生变化。显然这种调节方法很不经济，只适用于流量变化幅度较小的经常性调节。②改变曲柄转速：因电动机是通过减速装置与往复泵相连的，所以改变减速装置的传动比可以很方便地改变曲柄转速，从而改变活塞自往复运动的频率，达到调节流量的目的。二计量泵在工业生产中普遍使用的计量泵是往复泵的一种，它正是利用往复泵流量固定这一特点而发展起来的。它可以用电动机带动偏心轮从而实现柱塞的往复运动。偏心轮的偏心度可以调整，柱塞的冲程就发生变化，以此来实现流量的调节。计量泵主要应用在一些要求精确地输送液体至某一设备的场合，或...
