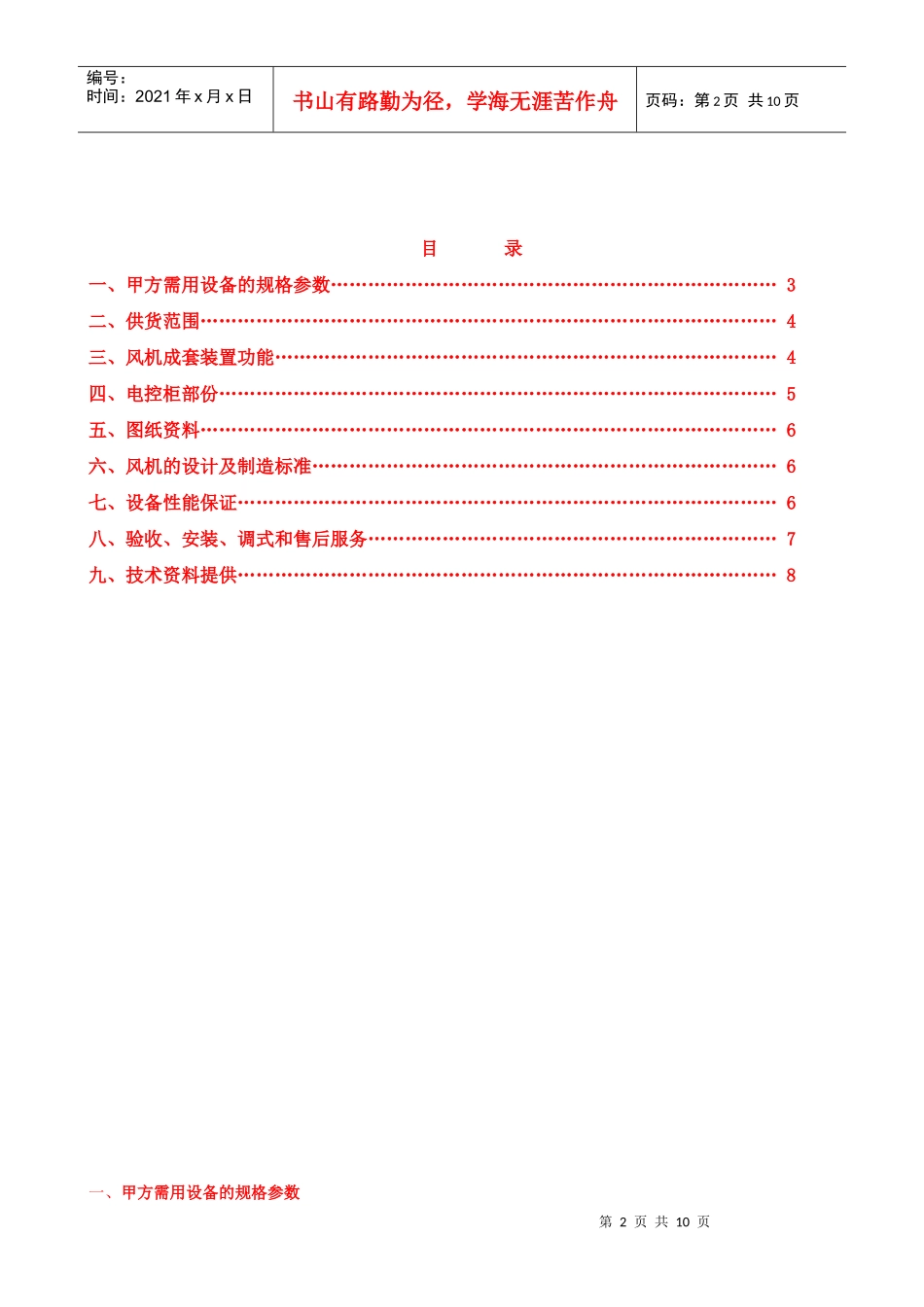

甲方：天力煤化公司许家院煤矿乙方：天力煤化公司许家院煤矿煤矿地面用防爆轴流通风机技术协议2011年10月日第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录一、甲方需用设备的规格参数………………………………………………………………3二、供货范围…………………………………………………………………………………4三、风机成套装置功能………………………………………………………………………4四、电控柜部份………………………………………………………………………………5五、图纸资料…………………………………………………………………………………6六、风机的设计及制造标准…………………………………………………………………6七、设备性能保证……………………………………………………………………………6八、验收、安装、调式和售后服务…………………………………………………………7九、技术资料提供……………………………………………………………………………8一、甲方需用设备的规格参数第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页风机参数风机型式矿用防爆轴流式对旋通风机；FBDCZ№222*160KW。安装风机海拔高度约1000M叶轮直径2200mm工况点容易期(3688m3/min、1297.6Pa)困难期(4048m3/min、2066.38Pa)风量包含1.15的漏风系数,负压包含引风道的阻力损失,不含消声道的阻力损失.静压装置效率≥75%电机参数电机型式风机专用隔爆电动机：YBF2-355M-82×160kw电压等级380/660V极数8极最大转矩/额定转矩≥1.8定子绕组材料铜绝缘等级H级，真空浸漆绝缘温升等级175℃防护等级IP55冷却方式强制风冷定子温度检测Pt100轴承温度检测Pt100单台风机电动机容量2×160KW电机参数隔爆等级Exd1第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页电机参数其它提供过载倍数、额定电流、功率因数、重量等参数变频器参数ABB(控制风机)200kw二、供货范围1、通风机配套件清单2、随机附件清单及主要外购件序号名称数量备注1专用扳手2把无2注油枪2把无3蝶阀（及控制箱）2套4在线监测AYCJ-41套5防爆电机4台YBF2-355L1-83、电控系统序号部件名称型号规格单位数量生产厂家1集流器台22主机台23扩散器台24变接头台25消音器台26扩散塔台27连接风筒标准风筒套2第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页序号名称数量备注1变频柜4台ABB200KW2进线柜2台3联络柜1台4（变频器）功率单元2套电控系统图：1、主扇供电为双回路，额定电压为660V，ABB变频。2、本方案柜型采用GGD型。3、起动方式采用一拖一变频起动。4、开关柜母线采用铜线。5、开关柜满足风机正、反向启动功能。6、联络柜安装一台SG9-30型干式变压器，向蝶阀、照明等设备提供380V220V电源。三、风机成套装置功能1、通风机采用分段组合式结构，滚轮式安装，使风机各部件可以沿风机轴向拉开便于检修方便，乙方向甲方提供地基安装图，甲方按图施工。2、采用电机和叶轮直联的方式；每台风机设置刹车装置。可实现反转反风，10分钟内完成反转反风，反风率不低于40%。3、风机机壳采用优质碳素结构钢板焊接制成，下料采用数控线切割，主机采用Q275，板厚为16mm，扩散塔板厚为12mm。以保证质量，风机机壳防腐防锈处理，保证风机的防腐防锈能力。4、主轴应有足够的抗弯和抗扭应力，应按起动、运行、事故情况下最大的扭曲负荷计算。其最危变频器断路器电流互感器旋转刀开关电流表电压表42L6-A200/5计算负荷或设备功率HD13BX-600/31DW15-6301000ABH-0.4400/542L6-A400/590KWHD13BX-600/31变频器42L6-V0～750VBH-0.4200/5一次系统主要设备一次线路方案660V主母线铜排TMY-40*4GGD2GGD2GGD2GGD2GGD2GGD2GGD2频率表HUM1-225/3310400AAA5AA1AA6AA2AA7AA4AA3开关柜型号开关柜序号型号数量142L6-Hz3311负荷名称1号通风机2级电动机型号数量133112号通风机2级电动机型号数量133112号通风机1级电动机型号数量133111号通风机1级电动机1号电源进线联络2号...
