阳城电厂电除尘电气部分检修规程VIP免费

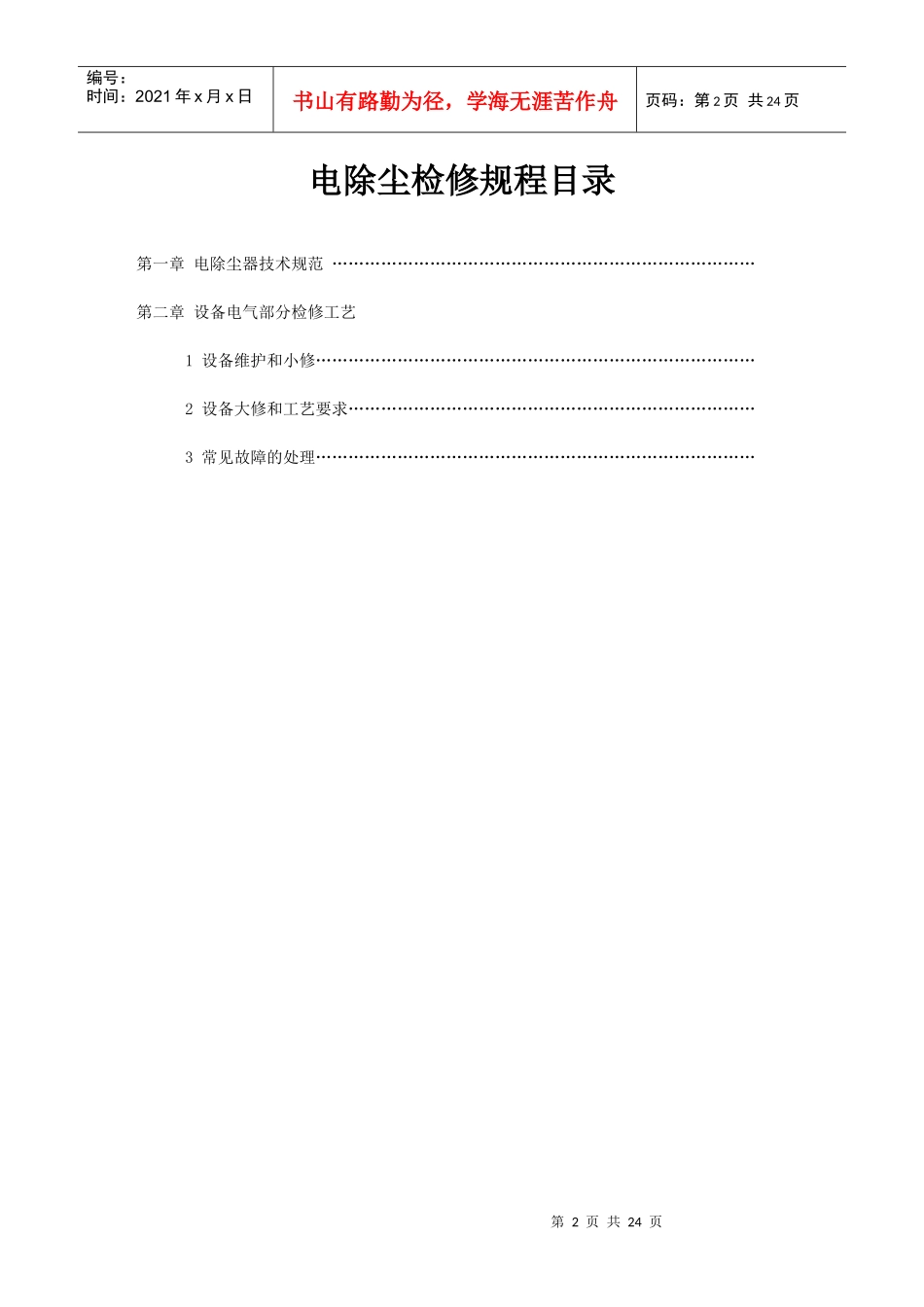

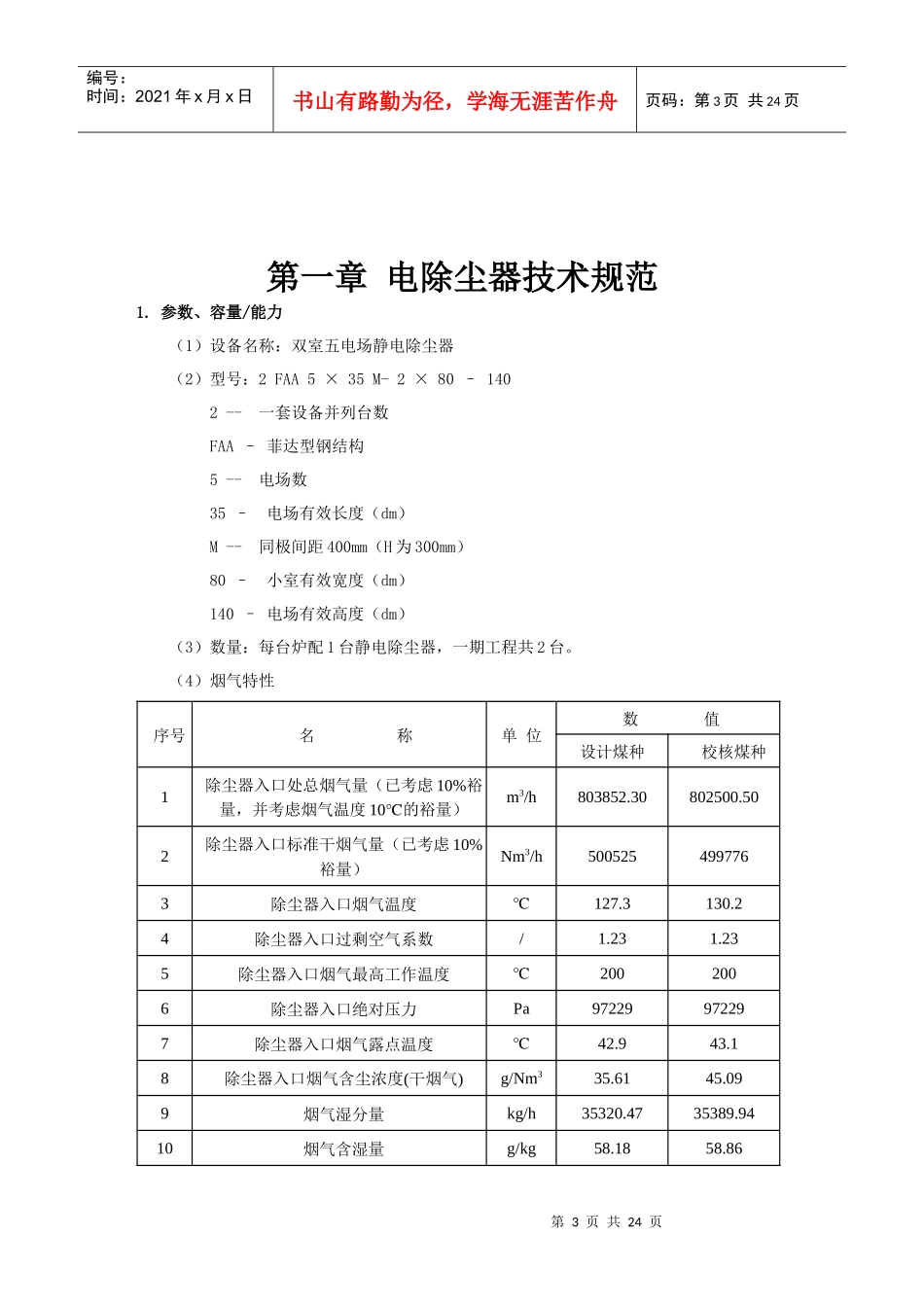

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页电除尘检修工艺规程（150MW机组）第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页电除尘检修规程目录第一章电除尘器技术规范……………………………………………………………………第二章设备电气部分检修工艺1设备维护和小修………………………………………………………………………2设备大修和工艺要求…………………………………………………………………3常见故障的处理………………………………………………………………………第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页第一章电除尘器技术规范1.参数、容量/能力（1）设备名称：双室五电场静电除尘器（2）型号：2FAA5×35M-2×80–1402--一套设备并列台数FAA–菲达型钢结构5--电场数35–电场有效长度（dm）M--同极间距400mm（H为300mm）80–小室有效宽度（dm）140–电场有效高度（dm）（3）数量：每台炉配1台静电除尘器，一期工程共2台。（4）烟气特性序号名称单位数值设计煤种校核煤种1除尘器入口处总烟气量（已考虑10%裕量，并考虑烟气温度10℃的裕量）m3/h803852.30802500.502除尘器入口标准干烟气量（已考虑10%裕量）Nm3/h5005254997763除尘器入口烟气温度℃127.3130.24除尘器入口过剩空气系数/1.231.235除尘器入口烟气最高工作温度℃2002006除尘器入口绝对压力Pa97229972297除尘器入口烟气露点温度℃42.943.18除尘器入口烟气含尘浓度(干烟气)g/Nm335.6145.099烟气湿分量kg/h35320.4735389.9410烟气含湿量g/kg58.1858.86第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页（5）除尘器出口排放浓度：≤50mg/Nm3(干态)（6）除尘效率：≥99.86%（设计煤种）≥99.89%（校核煤种）（7）本体阻力：<300Pa（8）本体漏风率：<2%（9）除尘器入口断面烟气分布均匀性：σ≤0.2（10）电场数：五电场（11）每台除尘器进口数：2个(水平烟箱)出口数：2个(水平烟箱)（12）每台除尘器10个灰斗（五电场）。（13）电除尘器进、出口间总柱距：27m（14）年可用小时数：7800小时（15）厂家：浙江菲达环保科技股份有限公司2.配供的电气部分技术要求电除尘器的电气部分使用金华佳环产品。电除尘器电气部分由高压直流电源（包括其控制系统）和低压控制系统组成。高压控制柜1型号：GGAj02-0.8A/72KVGGAJ02可控硅控制油浸自冷硅整流高压用2交流输入电压：单相380V/50HZ±2％3输出电压：72KV4输出电流：0.8A5工作方式：连续6冷却方式：空气自然冷却7制造厂家：浙江佳环电子有限公司第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页8整流变压器使用条件：环境温度：0℃---40℃相对湿度：＜90％海拔高度：＜1000m倾斜度：＜50无爆炸及易燃危险的场合无腐蚀性气体及导电尘埃的场所无剧烈振动9高压智能控制器型号：JH3000B四点式直流高压隔离开关型号：FT7G额定工作电压:72KV额定工作电流：3A环境温度：-40℃---50℃空气相对湿度：≤95％（30±2％）无爆炸及易燃危险的场合无腐蚀性气体及导电尘埃的场所无剧烈振动低压控制柜:型号:DDPK—2X5—S额定工作电压:380V额定工作电流：54A制造厂家:浙江佳环电子有限公司第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页表1基本参数(除特别注明外，均为一台除尘器的数据)序号项目单位数值1除尘效率%≥99.86（设计煤种）≥99.89（校核煤种）2本体阻力Pa≤3003本体漏风率%≤24噪声dB(A)≤857有效断面积m22248长、高比1.259室数/电场数2/510通道数个2011单个电场的有效长度m3.512电场的总有效长度m17.513比集尘面积m2/m3/sec87.7814驱进速度cm/sec7.515烟气流速m/sec116烟气停留时间sec17.5617阳极系统阳极板型式及材质C/冷板同极间距mm400阳极板规格：高×宽×厚m×mm×mm14×480×1.5单个电场阳极板块数294阳极板总有效面积m219600第7页共24页第6页共24页编号：时...
