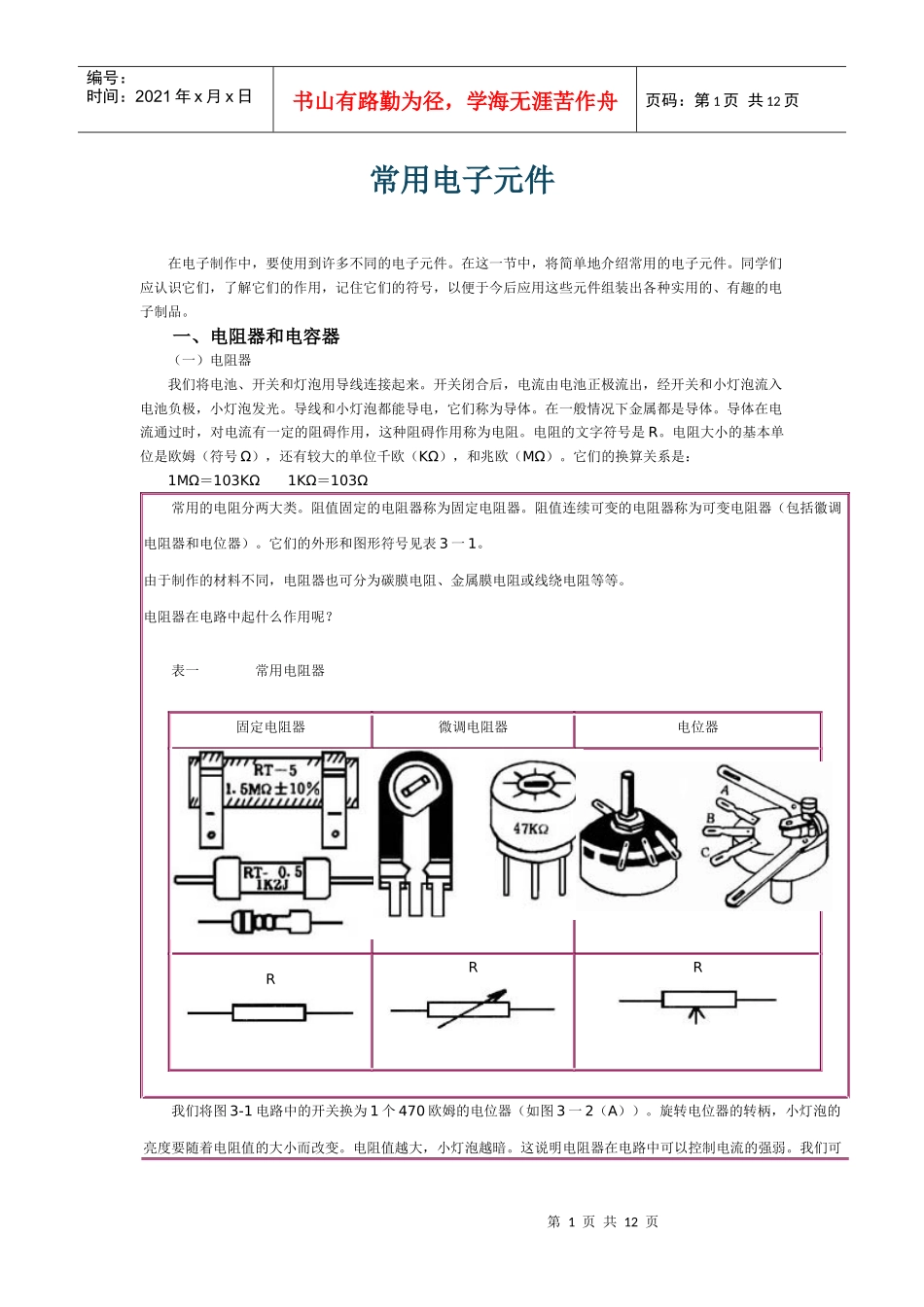

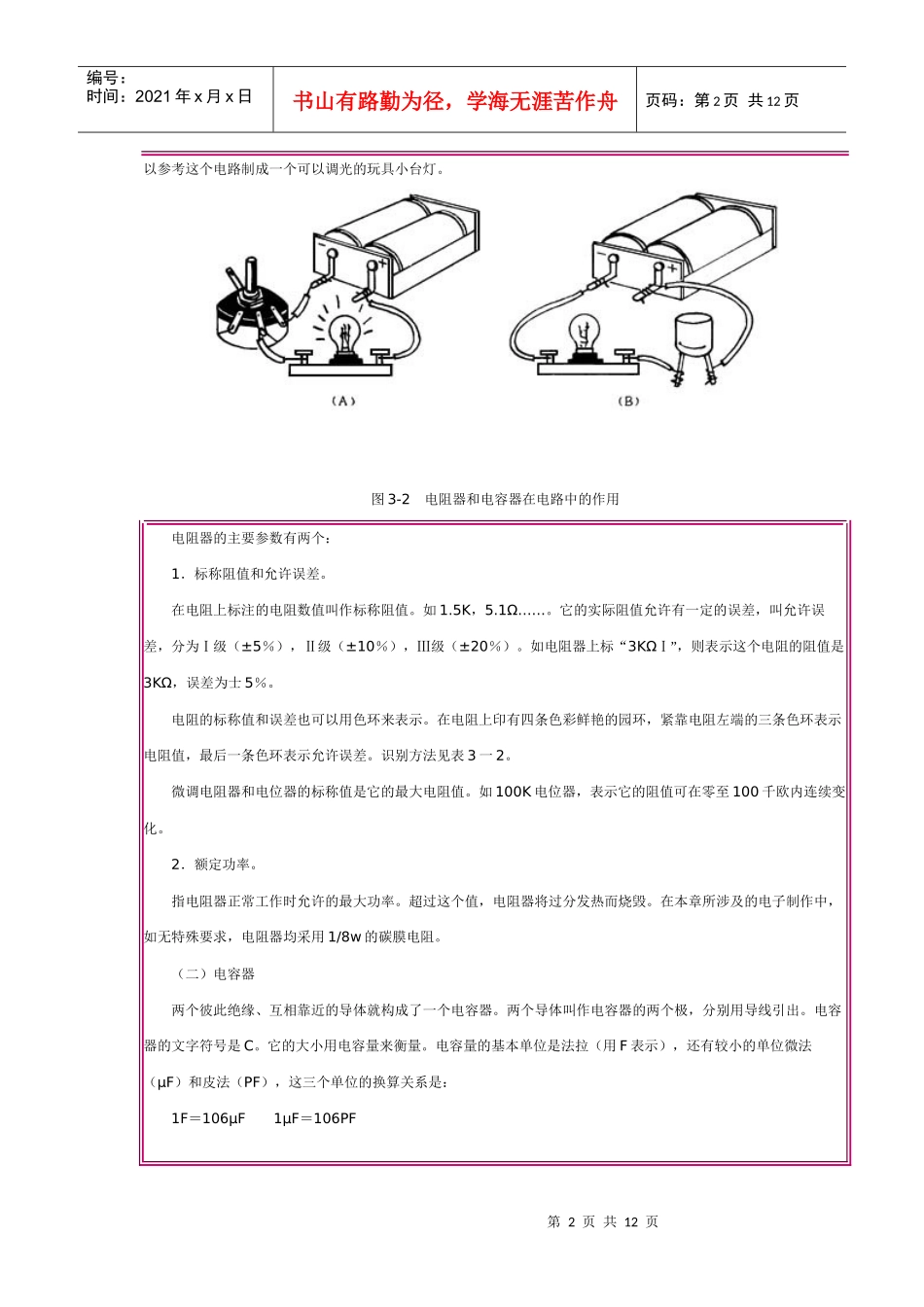

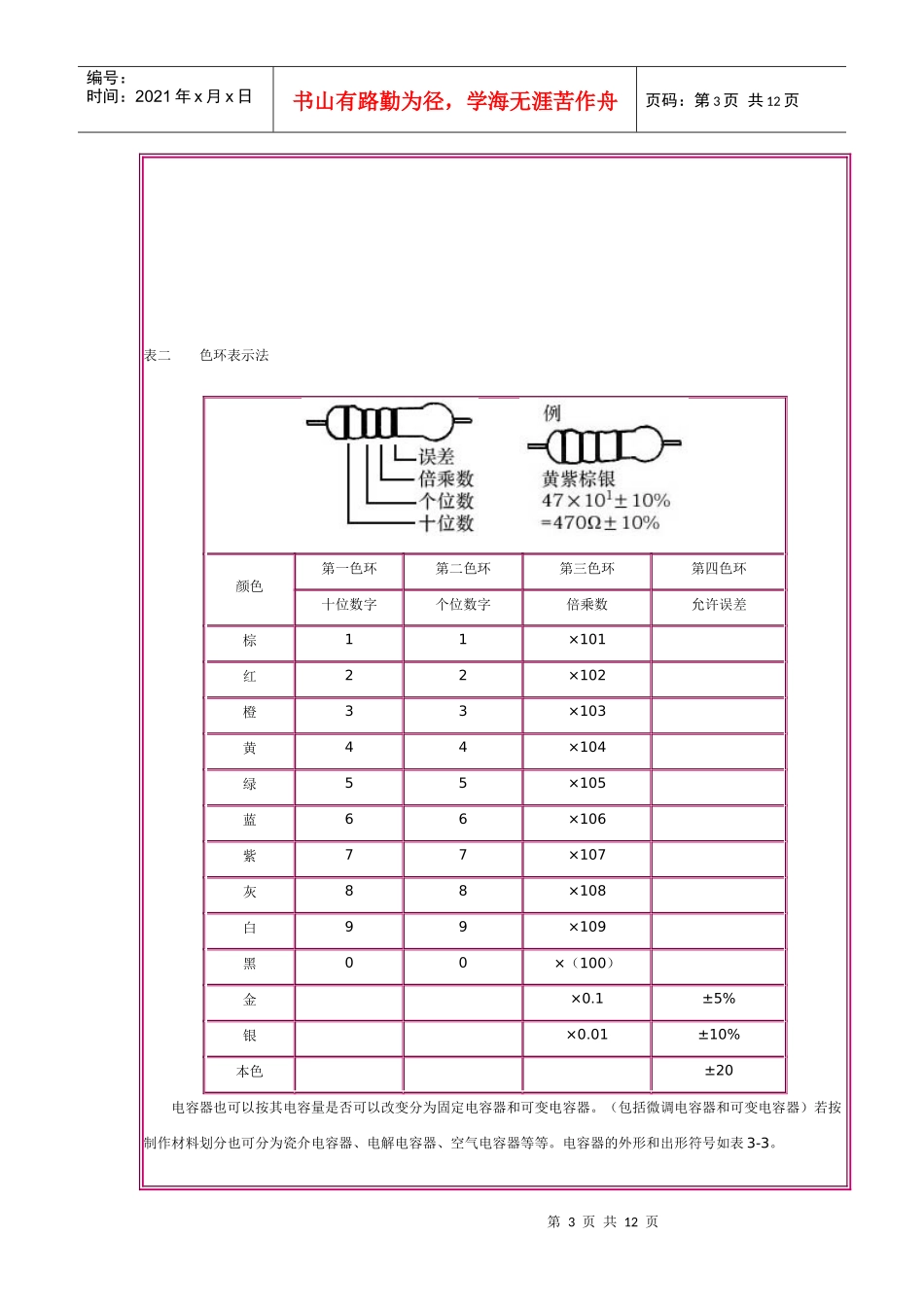

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页常用电子元件在电子制作中，要使用到许多不同的电子元件。在这一节中，将简单地介绍常用的电子元件。同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接起来。开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。导线和小灯泡都能导电，它们称为导体。在一般情况下金属都是导体。导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。电阻的文字符号是R。电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω常用的电阻分两大类。阻值固定的电阻器称为固定电阻器。阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。它们的外形和图形符号见表3一1。由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。电阻值越大，小灯泡越暗。这说明电阻器在电路中可以控制电流的强弱。我们可第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页以参考这个电路制成一个可以调光的玩具小台灯。图3-2电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。在电阻上标注的电阻数值叫作标称阻值。如1.5K，5.1Ω……。它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。电阻的标称值和误差也可以用色环来表示。在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。识别方法见表3一2。微调电阻器和电位器的标称值是它的最大电阻值。如100K电位器，表示它的阻值可在零至100千欧内连续变化。2．额定功率。指电阻器正常工作时允许的最大功率。超过这个值，电阻器将过分发热而烧毁。在本章所涉及的电子制作中，如无特殊要求，电阻器均采用1/8w的碳膜电阻。（二）电容器两个彼此绝缘、互相靠近的导体就构成了一个电容器。两个导体叫作电容器的两个极，分别用导线引出。电容器的文字符号是C。它的大小用电容量来衡量。电容量的基本单位是法拉（用F表示），还有较小的单位微法（μF）和皮法（PF），这三个单位的换算关系是：1F＝106μF1μF＝106PF第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页表二色环表示法颜色第一色环第二色环第三色环第四色环十位数字个位数字倍乘数允许误差棕11×101红22×102橙33×103黄44×104绿55×105蓝66×106紫77×107灰88×108白99×109黑00×（100）金×0.1±5%银×0.01±10%本色±20电容器也可以按其电容量是否可以改变分为固定电容器和可变电容器。（包括微调电容器和可变电容器）若按制作材料划分也可分为瓷介电容器、电解电容器、空气电容器等等。电容器的外形和出形符号如表3-3。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页固定电容器微调电容可变电容CCCC电容器在电路中有什么作用呢？我们用电容器代替图3-1电路中的开关（如图3-2（B））。接通电路时，我们看到小灯泡闪亮一下后就不再亮了。这是因为电容器在充电的瞬间，电路中有电流。而充电过程很快结束了，电容器充满电荷后，电流消失了。电容器容量越小，充电所用时间越短暂，可见直流电是不能通过电容器的。若将电源改为交流电源，小灯泡将持续发光，若交流电频率可以变化，那么在相同的电压下，高频率交流电较低频率交流电更易于通过同一个电容器而使小灯泡更亮些。这些实验可以说明电容器在电路中...
