白钢门窗工程施工组织设计VIP免费

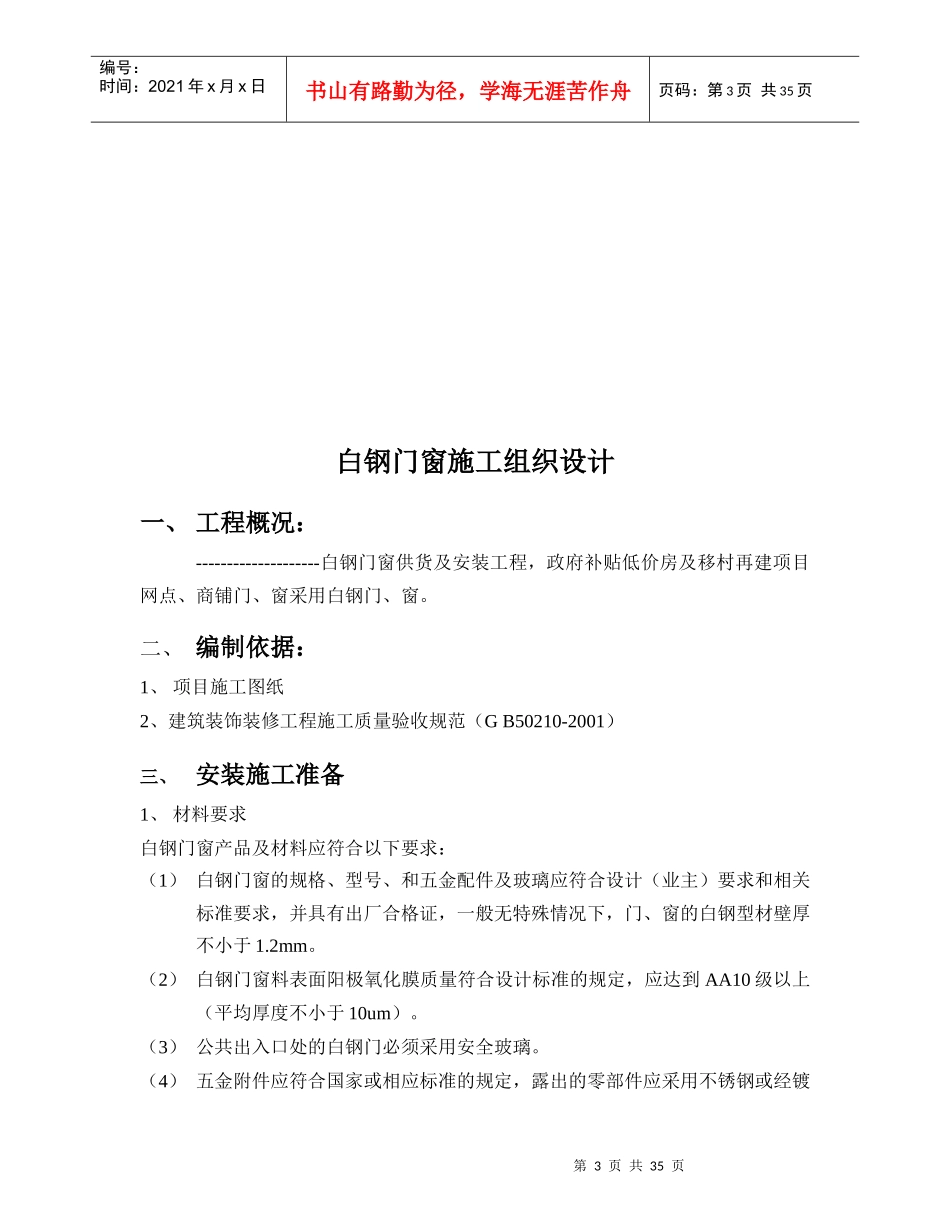

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页技技术术部部第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页分分目录第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页白钢门窗施工组织设计一、工程概况：--------------------白钢门窗供货及安装工程，政府补贴低价房及移村再建项目网点、商铺门、窗采用白钢门、窗。二、编制依据：1、项目施工图纸2、建筑装饰装修工程施工质量验收规范（GB50210-2001）三、安装施工准备1、材料要求白钢门窗产品及材料应符合以下要求：（1）白钢门窗的规格、型号、和五金配件及玻璃应符合设计（业主）要求和相关标准要求，并具有出厂合格证，一般无特殊情况下，门、窗的白钢型材壁厚不小于1.2mm。（2）白钢门窗料表面阳极氧化膜质量符合设计标准的规定，应达到AA10级以上（平均厚度不小于10um）。（3）公共出入口处的白钢门必须采用安全玻璃。（4）五金附件应符合国家或相应标准的规定，露出的零部件应采用不锈钢或经镀第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页锌处理。（5）橡胶条、毛刷条、密封胶以及玻璃等的质量应符合国家或相关标准的规定。（6）白钢窗框下槛应开设泄水孔，其位置和数量应保证雨天下槛排水通畅不积水。（7）白钢门窗框侧边不准随意钻孔，孔洞应用铜帽或塑料帽覆盖，并在洞口处用密封胶密封，铝合金门窗型材拼接处、紧固螺栓孔也应用密封胶密封。2、机具设备切割机、电焊机、冲击电钻、电锤、手枪钻、射钉枪、经纬仪、螺丝刀、锉刀、手锤、扳手、粉线包、钢卷尺、钢直尺、钢板尺、铁锹、水桶等。3、作业要求（1）主体结构经有关质量验收合格，工种之间已办好交接手续。（2）检查门、窗洞口尺寸及标高是否符合设计要求，预埋件数量、位置、埋设方法是否符合设计要求。（3）按图纸要求弹好门窗中线，并弹好室内+1000mm水平线。（4）检查白钢窗外观质量和平整度、发现有劈棱、窜角、翘曲不超标，严重损伤，色差大等缺陷应修整。（5）准备好安装脚手架及安全设备。四、操作工艺1、安装程序：立样板→检查洞口尺寸并弹线找规矩→洞口抹水泥砂浆底糙→验收洞口抹灰质量→框上安装连接铁件→立樘子、校正→铁件连接和墙体固定→框边填塞软质材料→粉刷洞口饰面面层→注密封膏→验收密封膏注入质量→安装玻璃→安装五金零件→清洁→验收安装质量→成品保护2、弹线找规矩：在最高层找出门窗口位置后，以其门窗边线为标准，用特制大线坠将门窗边线下引，并在各层门窗处划线标记，对个别不直的口边应进行剔凿处理。门窗口的水平位置以楼层+1000mm的水平线为标准，往上翻，量出窗下皮标高，弹线找直，一个房间应保持窗下皮标高一致，同时每层也应保持下皮标高一致。3、安装连接铁件：连接铁件的安装位置是从门窗宽和高两端向内各标出150mm，作为第一个连接件的安装点，中间安装间距≤600mm。两端伸出框内外均应固定。4、就位和临时固定：根据找好的规矩，安装白钢窗，并及时将其吊装找平，同时第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页检查其安装位置是否正确，无问题后用木楔临时固定。5、与墙体的固定：白钢窗与墙体的固定方法与墙体材质有直接关系，应严格按设计图纸要求进行联结固定；当墙体为砼时，可用射钉枪将铁脚与墙体固定。6、处理窗框与墙体的缝隙：门窗洞口面层粉刷前，除去木楔，在门窗周围缝隙内塞入发泡轻质材料，使之形成柔性连接，以适应热胀冷缩，发泡轻质材料外表面留5—8mm深槽口。并从框底清除浮尘，嵌注密封膏，做到密实均匀。连接件和墙体间的空隙内也应注满封膏，其胶液应冒出连接件1～2mm。严禁用水泥或麻刀灰填塞，以免变形出现裂缝导致渗漏水。7、安装五金配件：门窗安装五金件时，必须先在框架上钻孔，然后用自功螺钉拧入。严禁直接锤击钉入。8、安装玻璃：对可卸的（如推拉窗）窗扇，可先安装在框上，对扇、框连在一起的（如平玻平开门），可于安装后...
