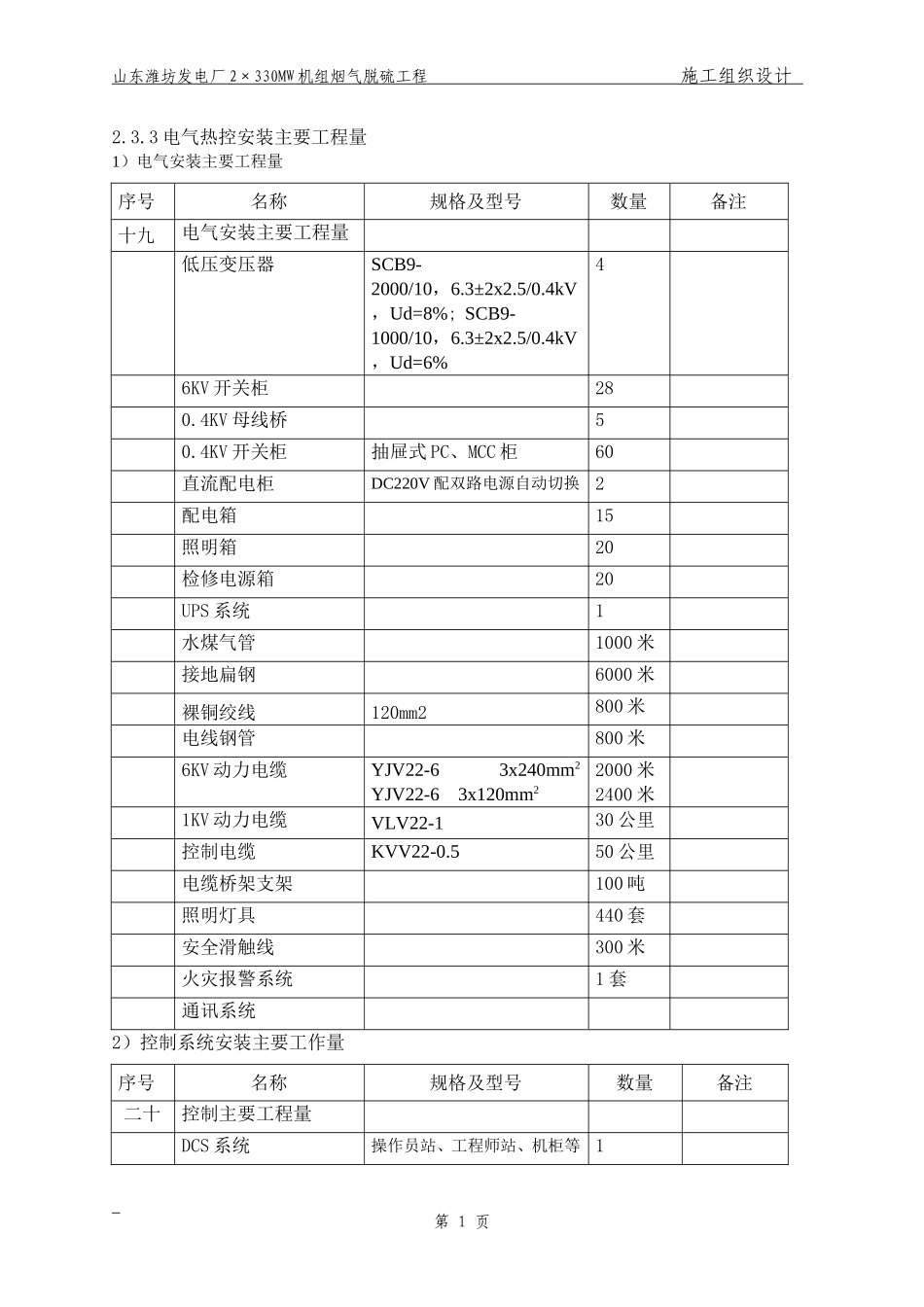

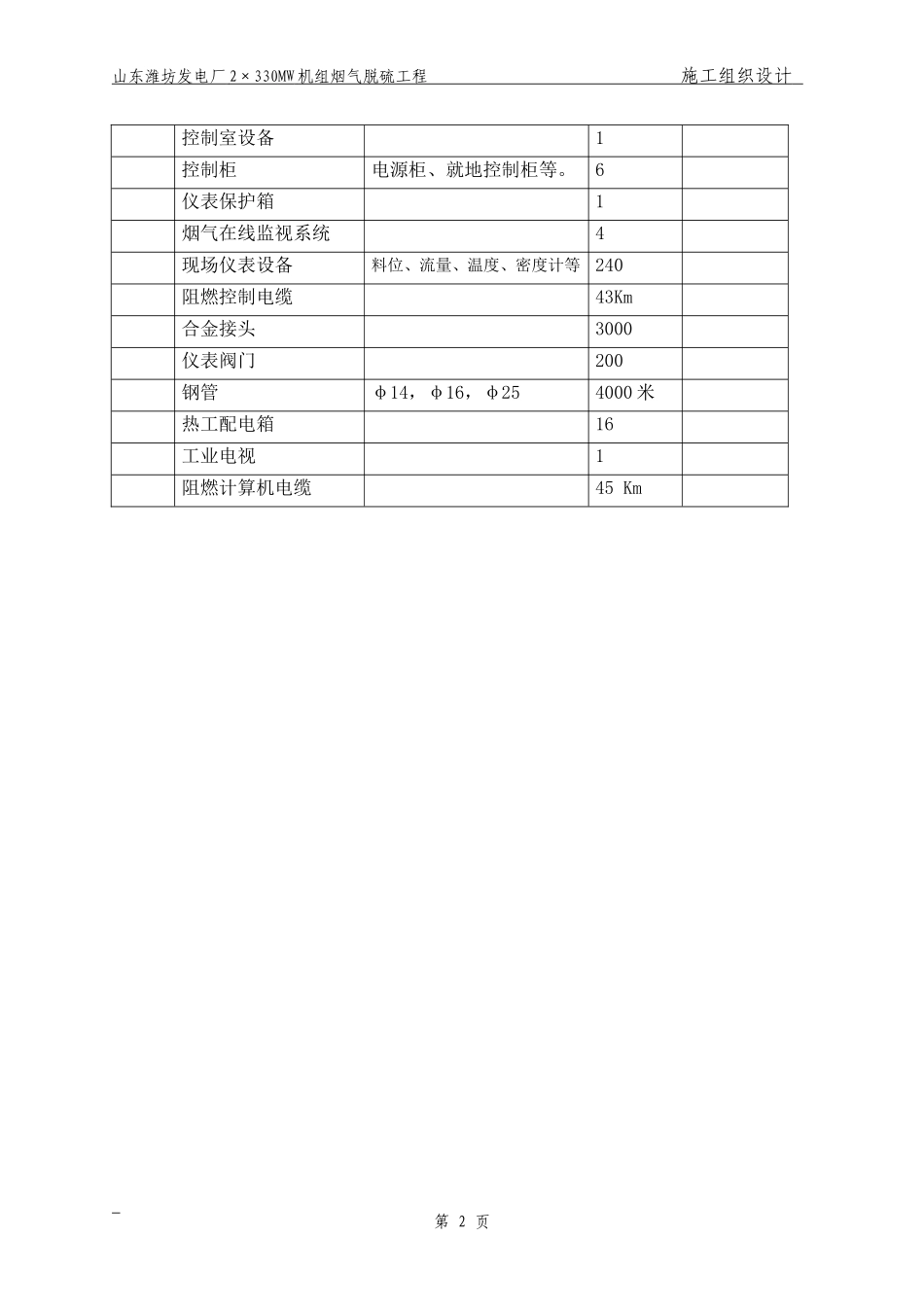

山东潍坊发电厂2×330MW机组烟气脱硫工程施工组织设计2.3.3电气热控安装主要工程量1）电气安装主要工程量序号名称规格及型号数量备注十九电气安装主要工程量低压变压器SCB9-2000/10，6.3±2x2.5/0.4kV，Ud=8%;SCB9-1000/10，6.3±2x2.5/0.4kV，Ud=6%46KV开关柜280.4KV母线桥50.4KV开关柜抽屉式PC、MCC柜60直流配电柜DC220V配双路电源自动切换2配电箱15照明箱20检修电源箱20UPS系统1水煤气管1000米接地扁钢6000米裸铜绞线120mm2800米电线钢管800米6KV动力电缆YJV22-63x240mm2YJV22-63x120mm22000米2400米1KV动力电缆VLV22-130公里控制电缆KVV22-0.550公里电缆桥架支架100吨照明灯具440套安全滑触线300米火灾报警系统1套通讯系统2）控制系统安装主要工作量序号名称规格及型号数量备注二十控制主要工程量DCS系统操作员站、工程师站、机柜等1第1页山东潍坊发电厂2×330MW机组烟气脱硫工程施工组织设计控制室设备1控制柜电源柜、就地控制柜等。6仪表保护箱1烟气在线监视系统4现场仪表设备料位、流量、温度、密度计等240阻燃控制电缆43Km合金接头3000仪表阀门200钢管φ14，φ16，φ254000米热工配电箱16工业电视1阻燃计算机电缆45Km第2页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页7.1.3电气、热控仪表原则施工方案热控仪表系统施工是整个脱硫系统的重点，它不仅是反映烟气脱硫全过程实际运行装置和运行情况的重要环节，也是展示设备运行投产产生工作效益的窗口。电气施工主要包括脱硫装置及6KV脱硫段的供电、电缆敷设、照明、检修电源。热控施工主要包括热控设备、仪表管路、仪表及控制装置的单体校验及调试、FGD系统及辅助系统的控制及监视、附属系统的控制及监视。电气接地、电气热控各类电缆预埋套管施工注意与土建施工配合。对电缆小支架（主支架和设备/装置之间、二次支架和设备/装置之间以及设备和设备之间的电缆托架）、仪表管布置进行二次设计。所有电缆的敷设编制措施，精心施工，确保布置规范、合理、美观随着机务系统安装工程的顺序展开，按照工程进度合理安排劳动力及时进场，在施工过程中严格遵循相关标准及规范实施企业标准化管理程序，严格控制施工质量内部实施，一般分项工程三级验收，重要分项工程四级验收，工程结尾精选部分工程技术及施工人员参加试运行，快速及时排障消缺，为工程安全优质按期移交业主保驾护航。第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页7.3.2电气主要施工方案7.3.2.1开关柜施工方案7.3.2.1.1施工准备A.设备开箱检查a.开关柜框架是否变形，盘面是否受损。b.盘、柜内的电气设备安装是否牢固，有无锈蚀和机械损伤。c.检查型号、规格是否符合设计要求，附件、证件、备件是否齐全。B.土建工作检查a.屋顶、楼板施工完毕，不得渗漏。室内沟道无积水、杂物。b.预埋件及预留孔符合设计，预埋件牢固。c.模板及施工设施拆除，场地清理干净，道路通畅。C.临时设施a.安装配电室内临时照明灯和施工用的临时配电设施。b.准备好开关柜就位和基础型钢安装所需垫铁（1-5mm之间）。c.准备好开关柜二次搬运手动小车或滚筒（用钢管制作）及机工具。7.3.2.1.2施工方法A.基础型钢安装安装基础型钢前，应事先检查土建预埋件的布置是否符合图纸要求，并检查盘柜电缆进线预留孔位置是否正确。a.清理预埋铁表面，用水平仪测量各个预埋件平面标高，并做好记录。b.确定预埋件需要达到的标高。预埋件需要达到的标高等于地平面标高减去基础型钢高度的值（基础型钢顶部平面与地平面标高相同）。如果预埋件的标高不能达到要求，则需加装垫铁。c.根据开关柜布置图，按设计的型号、规格选定基础型钢；按设计的尺寸正确下料。d.基础型钢经校直后，按照开关柜布置图的定位尺寸将其敷设在预埋件上。经调整垫铁后，将测量标尺放置在基础型钢顶部表面，用水平仪观察其标高是否与地平面标高一致e.以上各项工作经检查合格后，将基础型钢焊接牢固并接地。B.开关柜安装就位a.按安装顺序安排装车顺序，并做好标识。b.用25T吊车按顺序把高压盘、柜吊装入8T汽车内，并用麻绳把盘、柜绑扎牢固后运现场。第5页...
