电厂机电气施工组织总设计方案VIP专享VIP免费

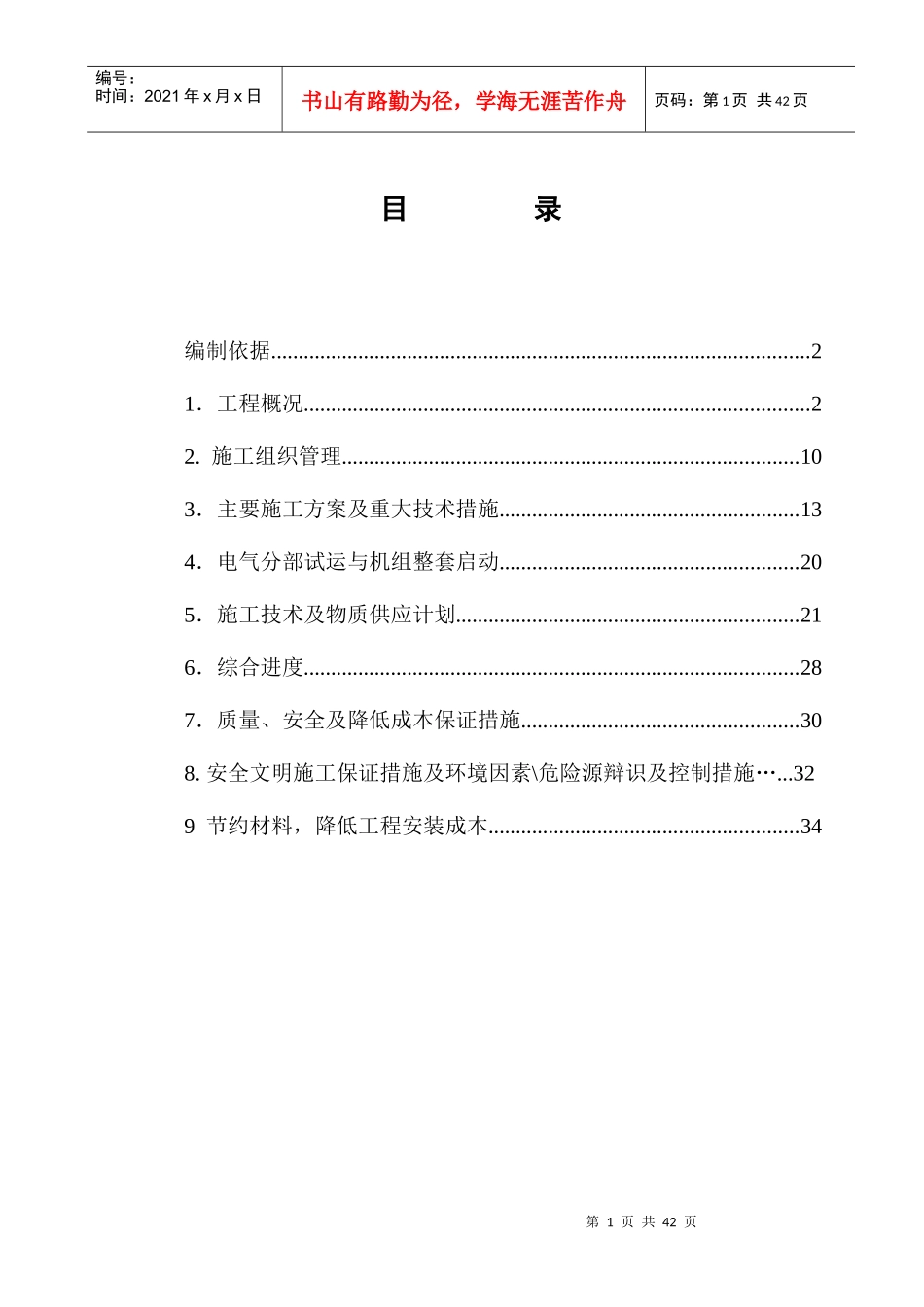

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页目录编制依据...................................................................................................21．工程概况.............................................................................................22.施工组织管理....................................................................................103．主要施工方案及重大技术措施.......................................................134．电气分部试运与机组整套启动.......................................................205．施工技术及物质供应计划...............................................................216．综合进度...........................................................................................287．质量、安全及降低成本保证措施...................................................308.安全文明施工保证措施及环境因素\危险源辩识及控制措施…...329节约材料，降低工程安装成本.........................................................34第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页编制依据1．内蒙古上都电厂2×600MW机组工程初步设计电气部分。2．内蒙古上都电厂2×600MW机组扩建工程施工组织总设计。3．内蒙古上都电厂2×600MW机组工程电气施工图。4.《火电工程施工组织设计导则》5.《电力建设施工及验收技术规范》1992版、《电气装置安装工程质量检验及评定标准》DL/T5161.1-5161.17--20026.《电力建设安全工作规程》DL5009.1--20021．1工程概况1.1.1厂址概况内蒙古上都电厂位于内蒙古自治区锡林郭勒盟正蓝旗境内的敦达浩特镇东南3Km，厂址建于锡林郭勒大草原南部，地处浑善达克沙地腹地。厂址平均标高为1297.85米，地下水平均埋深20.50米。上都电厂规划一期工程建设两台600MW亚临界燃煤直接空冷机组，二期工程建设两台600MW亚临界燃煤直接空冷机组。1.2工程地质、气象条件、水文资料1.2．1地质本工程厂址位于闪电河右侧阶地上。东侧局部为山地。地表以一般性草场和旱地为主。地层由上而下分别为细纱、中砂。场地土类型为中硬土场地为非液化场地。厂址区地震动峰值加速度小于0.05g，地震动反应谱特征周期为0.35s。厂址均处于地壳相对稳定地段。1.2.2气象、水文资料累年极端最高温度35.2℃累年极端最低温度-36.6℃累年平均相对湿度60.9﹪1．3工程规模与范围及工程量1．3．1工程规模与范围第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页内蒙古上都电厂2×600MW机组工程，按2×600MW机组单轴、三缸、四排汽、亚临界、一次中间再热、直接空冷凝汽冲动式汽轮机组设计，配2×2070t/h燃煤锅炉。主机设备由东方气轮机厂生产。锅炉为哈尔滨锅炉厂有限公司制造。发电机型号QFSN-600-2-22B,定子水冷、转子与铁芯氢冷型发电机,额定功率:600MW,额定电压:22KV,额定容量:667MVA,功率因数:0.9(迟相),额定转速:3000r/min,周波50HZ,效率不低于98.8％,发电机定子出线端数目为:6个。主变压器为DFP-240000/500，240000KVA，强迫油循环风冷却型变压器,额定容量:240000KVA,额定电压:500+2.5%/22KV,ud13%接线:YN/d11;厂家:特变电工衡阳变压器有限公司。我电气专业承担上都电厂一期工程A标段内电气设备的安装工作，主要施工项目主要有发变组、主控、直流系统、厂用电系统等电气设备安装工作。附属车间电气设备安装有#1机引风机室、电除尘、空冷岛、渣仓间等电气设备安装。１．3．2主要工程量1．3．2．1发电机变压器组系统序号名称型号单位数量备注1发电机QFSN-600-2-22B型600MW台12励磁变压器2200KVA台34主变压器DFP—240000/500台45高压厂用备用变压器SFS-55000/115±8X1.25%/10.5/3.15KV台2序号名称型号单位数量备注6高压厂用变压器SFS10—55000/22±2×2.5％/10.5/3.15KV台27分相封闭母线主回路外壳φ1450×10母线φ900×14米/三相59第4页共42页第3页共42页编...
