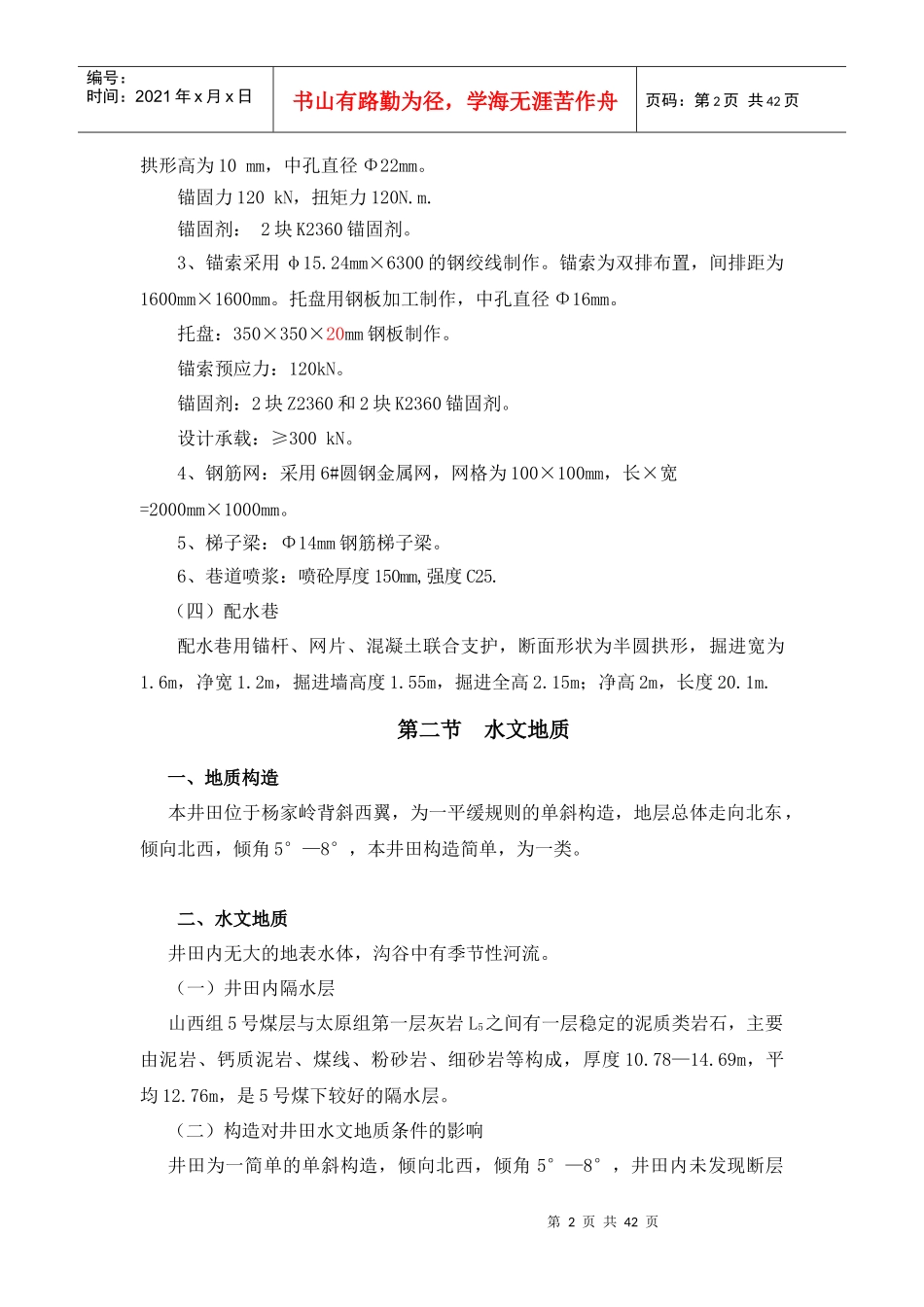

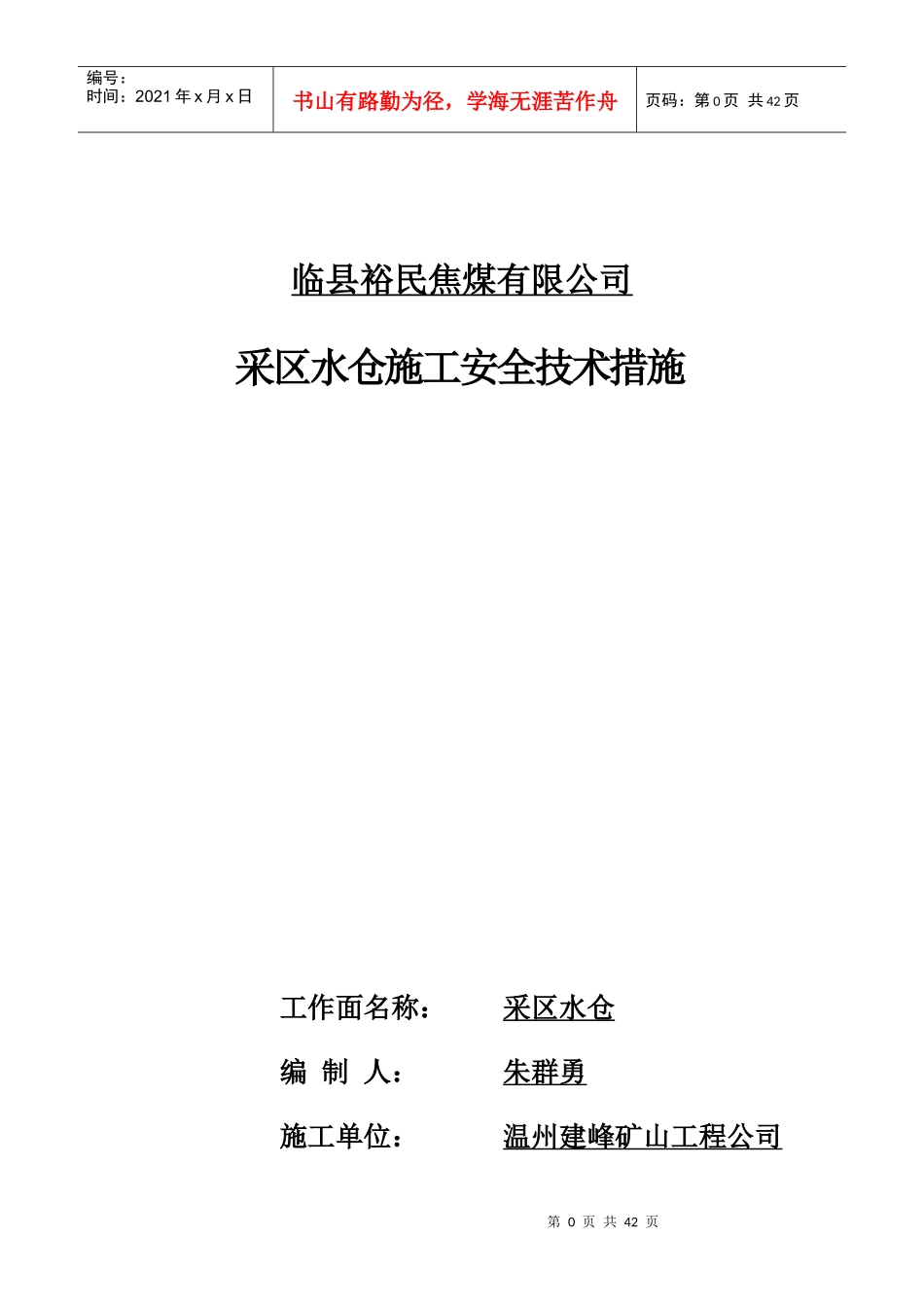

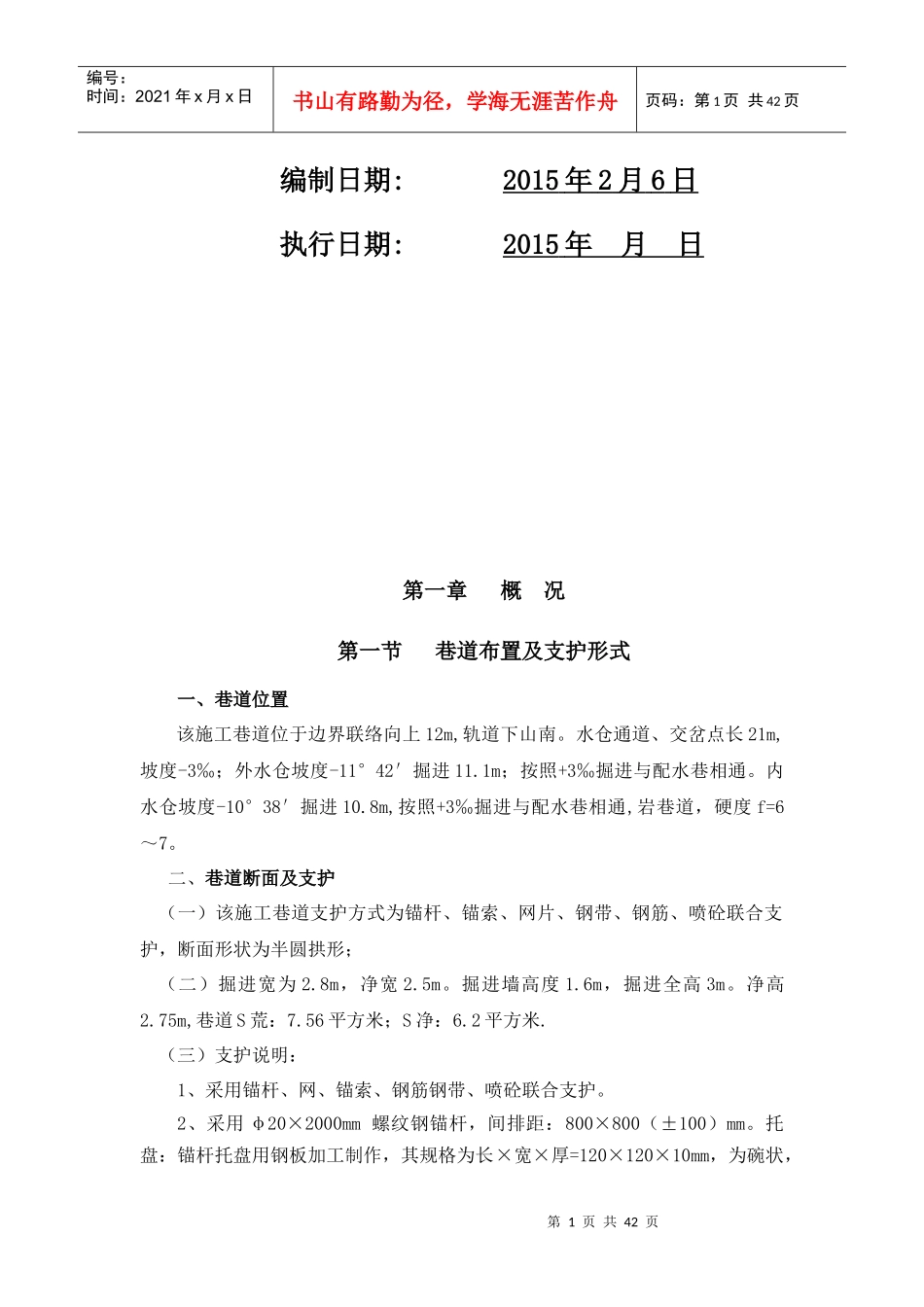

第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共42页临县裕民焦煤有限公司采区水仓施工安全技术措施工作面名称：采区水仓编制人：朱群勇施工单位：温州建峰矿山工程公司第1页共42页第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页编制日期:2015年2月6日执行日期:2015年月日第一章概况第一节巷道布置及支护形式一、巷道位置该施工巷道位于边界联络向上12m,轨道下山南。水仓通道、交岔点长21m,坡度-3‰；外水仓坡度-11°42′掘进11.1m；按照+3‰掘进与配水巷相通。内水仓坡度-10°38′掘进10.8m,按照+3‰掘进与配水巷相通,岩巷道，硬度f=6～7。二、巷道断面及支护（一）该施工巷道支护方式为锚杆、锚索、网片、钢带、钢筋、喷砼联合支护，断面形状为半圆拱形；（二）掘进宽为2.8m，净宽2.5m。掘进墙高度1.6m，掘进全高3m。净高2.75m,巷道S荒：7.56平方米；S净：6.2平方米.（三）支护说明：1、采用锚杆、网、锚索、钢筋钢带、喷砼联合支护。2、采用φ20×2000mm螺纹钢锚杆，间排距：800×800（±100）mm。托盘：锚杆托盘用钢板加工制作，其规格为长×宽×厚=120×120×10mm，为碗状，第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页拱形高为10mm，中孔直径Φ22mm。锚固力120kN，扭矩力120N.m.锚固剂：2块K2360锚固剂。3、锚索采用φ15.24mm×6300的钢绞线制作。锚索为双排布置，间排距为1600mm×1600mm。托盘用钢板加工制作，中孔直径Φ16mm。托盘：350×350×20mm钢板制作。锚索预应力：120kN。锚固剂：2块Z2360和2块K2360锚固剂。设计承载：≥300kN。4、钢筋网：采用6#圆钢金属网，网格为100×100mm，长×宽=2000mm×1000mm。5、梯子梁：Φ14mm钢筋梯子梁。6、巷道喷浆：喷砼厚度150mm,强度C25.（四）配水巷配水巷用锚杆、网片、混凝土联合支护，断面形状为半圆拱形，掘进宽为1.6m，净宽1.2m，掘进墙高度1.55m，掘进全高2.15m；净高2m，长度20.1m.第二节水文地质一、地质构造本井田位于杨家岭背斜西翼，为一平缓规则的单斜构造，地层总体走向北东，倾向北西，倾角5°—8°，本井田构造简单，为一类。二、水文地质井田内无大的地表水体，沟谷中有季节性河流。（一）井田内隔水层山西组5号煤层与太原组第一层灰岩L5之间有一层稳定的泥质类岩石，主要由泥岩、钙质泥岩、煤线、粉砂岩、细砂岩等构成，厚度10.78—14.69m，平均12.76m，是5号煤下较好的隔水层。（二）构造对井田水文地质条件的影响井田为一简单的单斜构造，倾向北西，倾角5°—8°，井田内未发现断层第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页等构造，只是紧邻井田东有一杨家岭背斜，其东又发育一走向与该背斜轴平行的大型正断层，这两个构造对井田水文地质条件有影响。（三）含水层的补、径、排条件二叠系上统上石盒子组砂岩裂隙潜水，主要接受大气降水补给，由一些泉点及民井排泄。二叠系下统下石盒子组、山西组以及石炭系上统太原组含水层主要由北部迳流补给，向深部沿层面迳流，最后汇集至区域南部形成泉及自流井排泄，另外，将来各生产矿井疏干也是其排泄的一条途径。（四）地下水动态变化井田内只有第四系松散含水层水井和上石盒子组含水层水井，据调查水位、水量均随季节有明显变化，雨季水量增大，水位增高，旱季水量减小，水位降低，周而复始。（五）井田水文地质类型井田内5号、8号、9号煤层为主采煤层。5号煤层的直接充水含水层为山西组砂岩裂隙含水层，三交区单位涌水量为0.00005—0051L/s.m，富水性弱。井田为一简单的单斜构造，水文地质条件简单。1、大气降水井田所在地区属暖温带大陆性气候，受季风影响，夏季雨量集中，本井田内河流为季节性，间歇性地表迳流，雨季河水可能沿裂隙渗漏，成为矿井充水因素之一。2、裂隙水矿井主要充水为煤层顶板，厚层状中砂岩裂隙水的渗入。预计在掘进施工期，最大用水量25m3/d。（六）矿井瓦斯据吕梁市煤炭工业局煤局发《关于2014年度矿井的瓦斯等级和二氧化碳涌出量鉴定结果的批复》，瓦...
