电子琴程序的设计VIP专享VIP免费

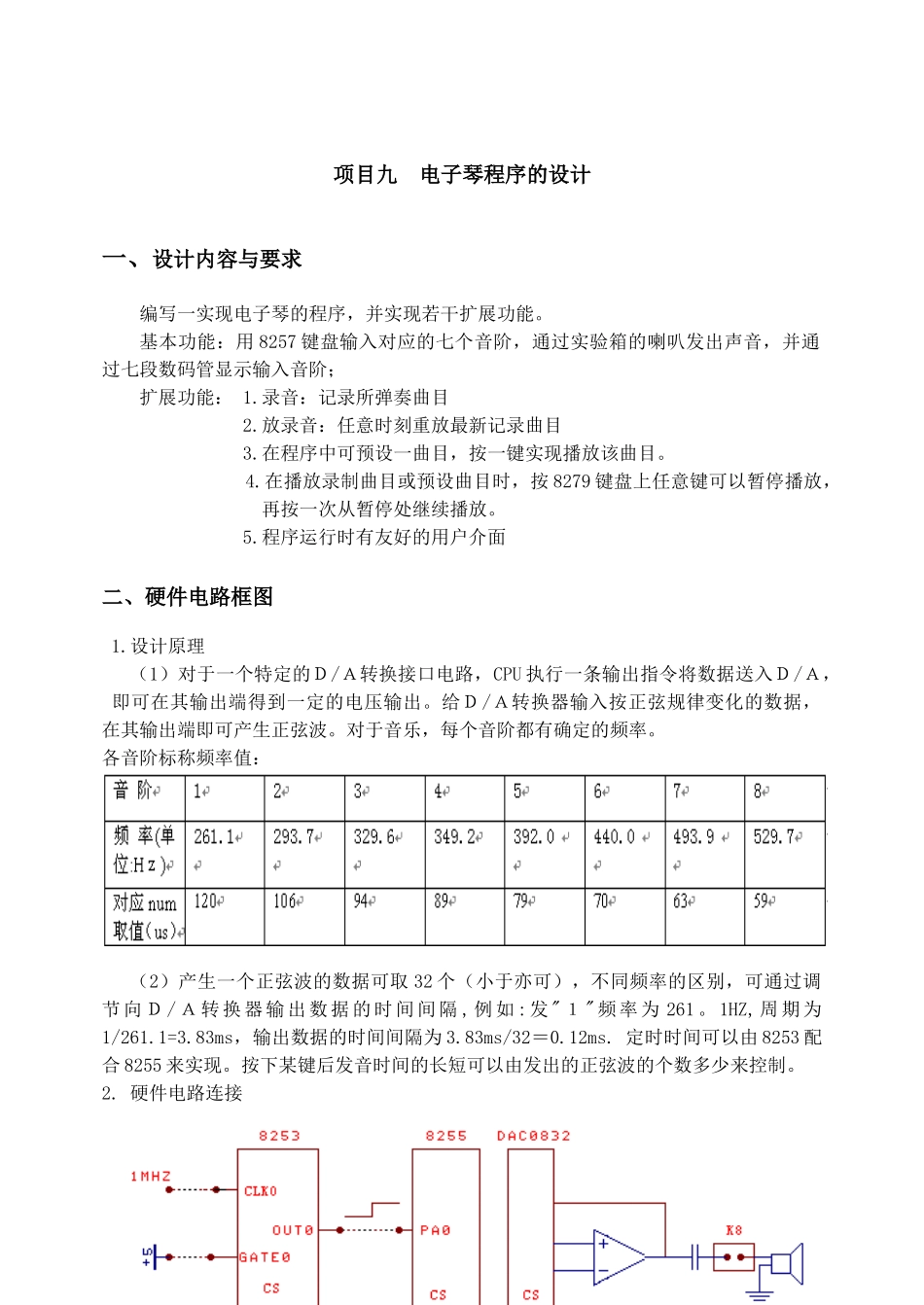

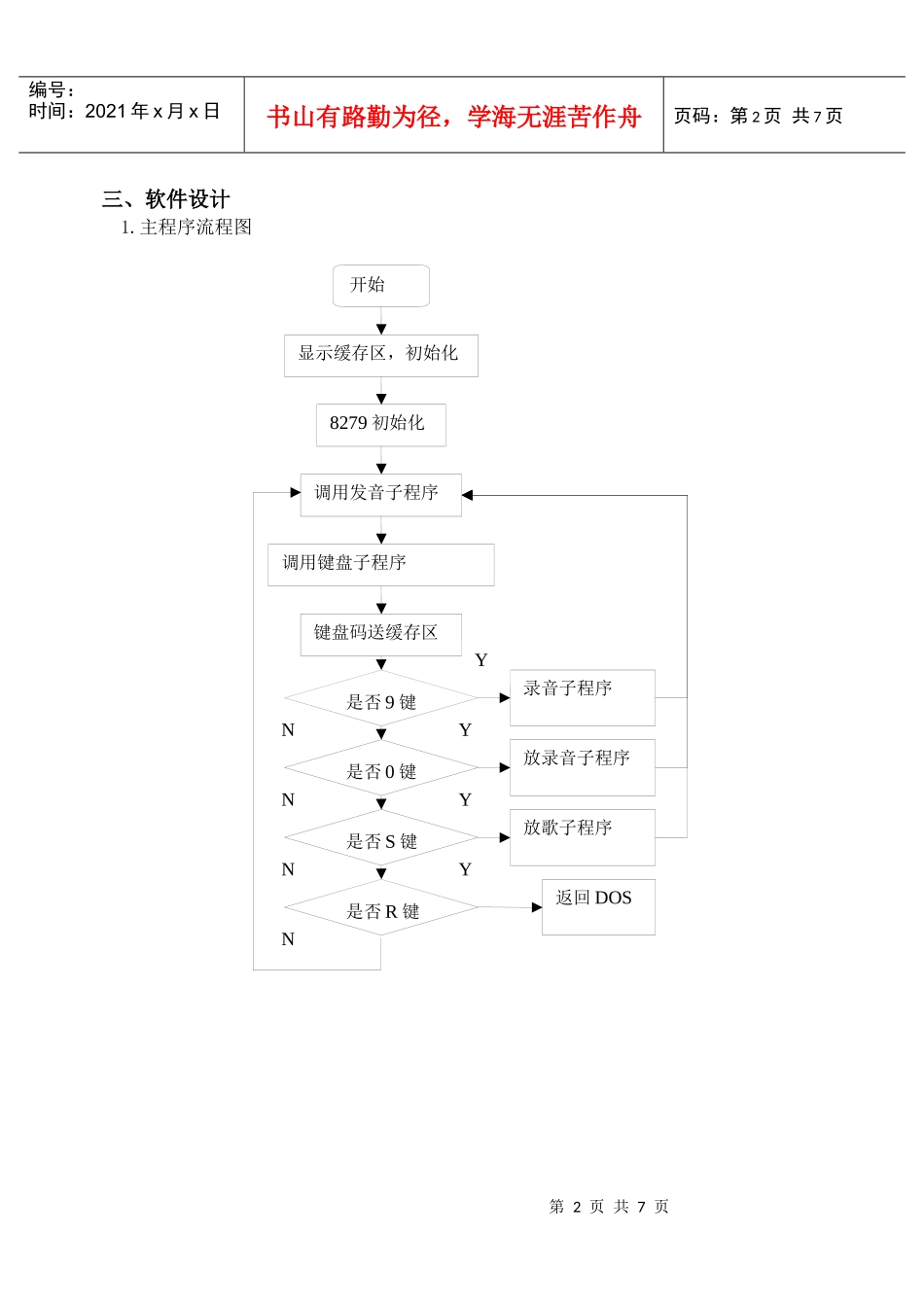

项目九电子琴程序的设计一、设计内容与要求编写一实现电子琴的程序，并实现若干扩展功能。基本功能：用8257键盘输入对应的七个音阶，通过实验箱的喇叭发出声音，并通过七段数码管显示输入音阶；扩展功能：1.录音：记录所弹奏曲目2.放录音：任意时刻重放最新记录曲目3.在程序中可预设一曲目，按一键实现播放该曲目。4.在播放录制曲目或预设曲目时，按8279键盘上任意键可以暂停播放，再按一次从暂停处继续播放。5.程序运行时有友好的用户介面二、硬件电路框图1.设计原理（1）对于一个特定的Ｄ/Ａ转换接口电路，CPU执行一条输出指令将数据送入Ｄ/Ａ，即可在其输出端得到一定的电压输出。给Ｄ/Ａ转换器输入按正弦规律变化的数据，在其输出端即可产生正弦波。对于音乐，每个音阶都有确定的频率。各音阶标称频率值：（2）产生一个正弦波的数据可取32个（小于亦可），不同频率的区别，可通过调节向Ｄ/Ａ转换器输出数据的时间间隔,例如:发"１"频率为261。1HZ,周期为1/261.1=3.83ms，输出数据的时间间隔为3.83ms/32＝0.12ms.定时时间可以由8253配合8255来实现。按下某键后发音时间的长短可以由发出的正弦波的个数多少来控制。2.硬件电路连接第2页共7页开始显示缓存区，初始化8279初始化调用发音子程序调用键盘子程序键盘码送缓存区是否9键是否0键是否S键是否R键录音子程序放录音子程序放歌子程序返回DOSYNNNYYYN编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页三、软件设计1.主程序流程图第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2.键盘显示子程序流程图第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页3.显示子程序流程图4.部分参考程序KEYBORDPROCNEAR;键盘子程序MOVDX,PORT1MOVAL,0D1HOUTDX,AL;CLEARDISPLAYWREP:CALLDISPMOVDX,PORT1INAL,DX;读状态ANDAL,07H;判断是否有按键JZWREPKEYN:MOVDX,PORT0;下一次的按键第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页INAL,DX;读数据MOVBL,ALANDAL,07HANDBL,38HMOVCL,03SHRBL,CLCMPBL,00HJNZLINE1ADDAL,08HJMPQUIT1LINE1:CMPBL,01HJNZLINE2JMPQUIT1LINE2:ADDAL,10HQUIT1:RETKEYBORDENDPDISPPROCNEAR;显示子程序PUSHSIPUSHCXPUSHDXMOVAX,DATAMOVDS,AXMOVDX,PORT1MOVAL,90HOUTDX,AL;写地址为0000的显示缓存区命令，每次写入后地址自动加1指向下一次写入地址MOVSI,OFFSETSEC1MOVCX,0001MOVBX,OFFSETLEDDISP1:CLDLODSBMOVAH,ALXLAT;键盘码转显示码MOVDX,PORT0OUTDX,AL;显示LOOPDISP1第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页POPDXPOPCXPOPSIQ:RETDISPENDP
