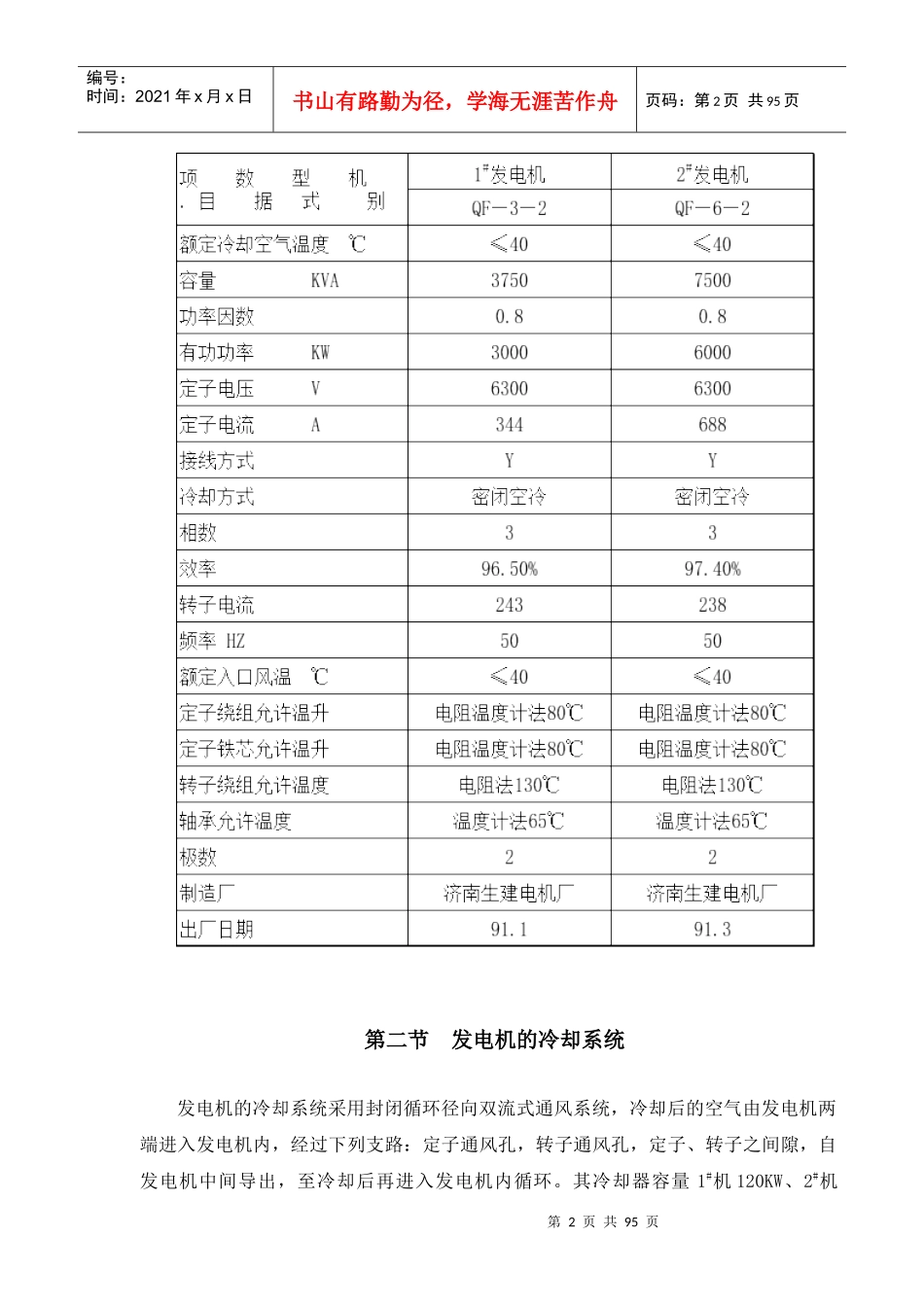

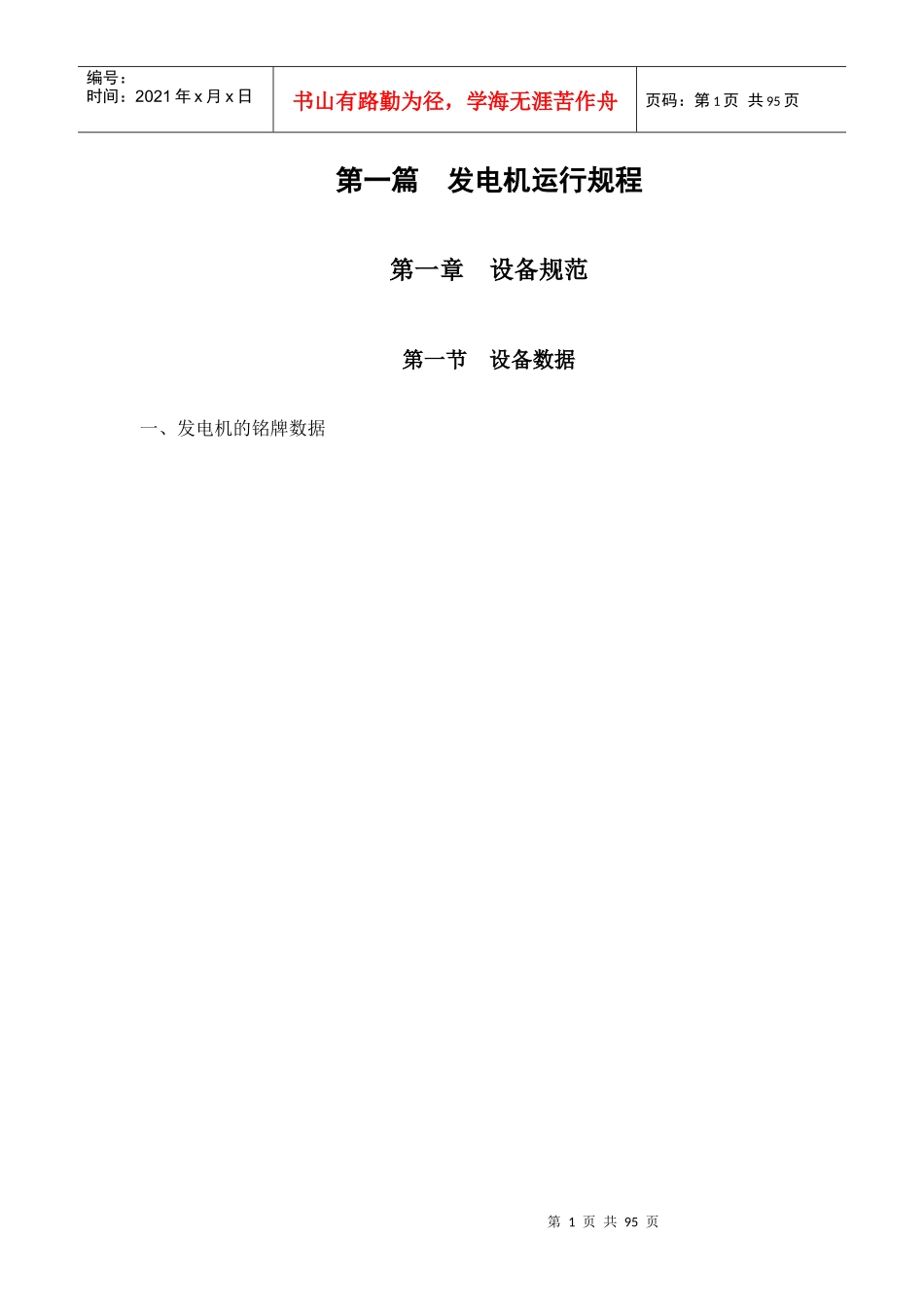

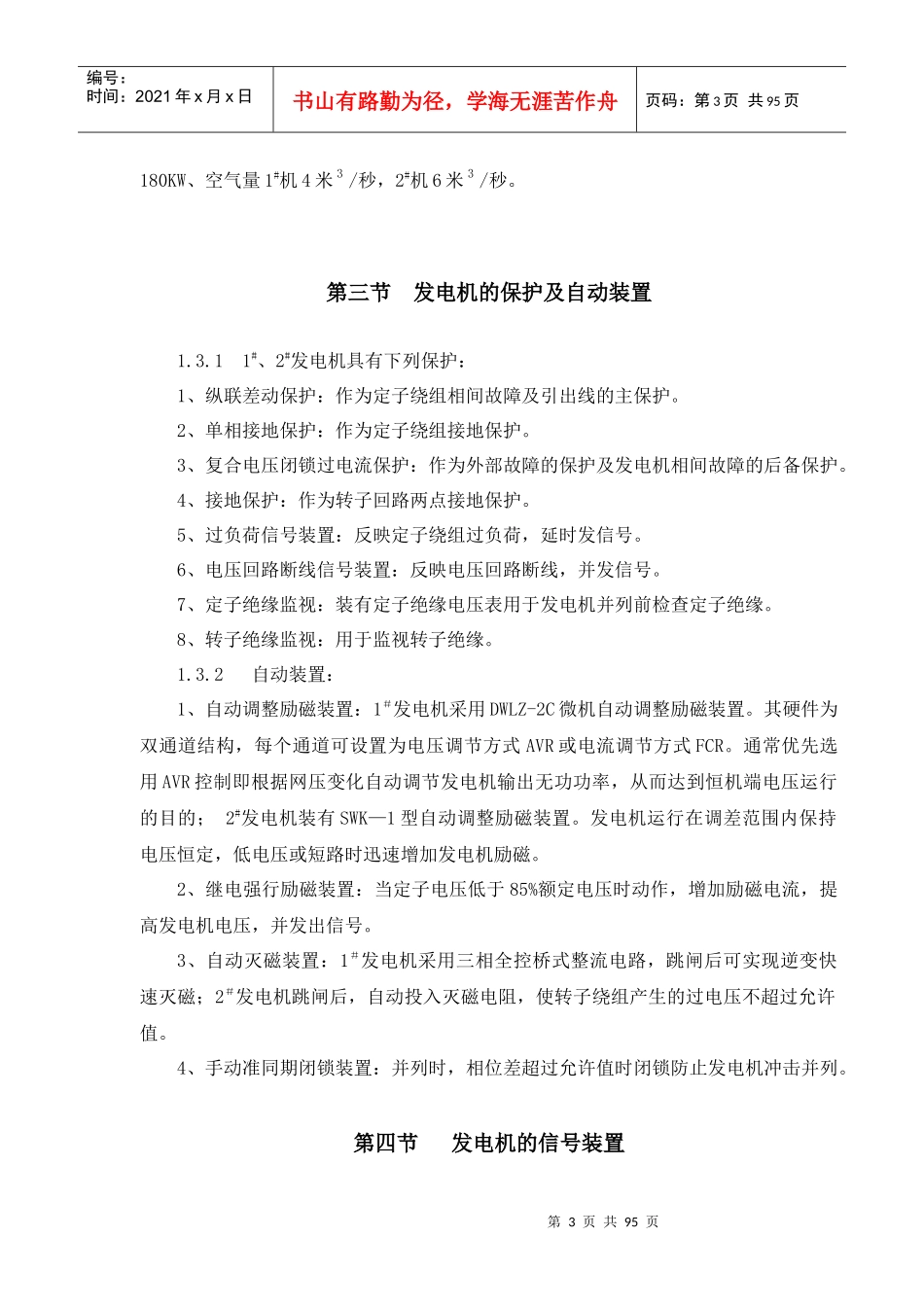

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页第一篇发电机运行规程第一章设备规范第一节设备数据一、发电机的铭牌数据第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页第二节发电机的冷却系统发电机的冷却系统采用封闭循环径向双流式通风系统，冷却后的空气由发电机两端进入发电机内，经过下列支路：定子通风孔，转子通风孔，定子、转子之间隙，自发电机中间导出，至冷却后再进入发电机内循环。其冷却器容量1#机120KW、2#机第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页180KW、空气量1#机4米3/秒，2#机6米3/秒。第三节发电机的保护及自动装置1.3.11#、2#发电机具有下列保护：1、纵联差动保护：作为定子绕组相间故障及引出线的主保护。2、单相接地保护：作为定子绕组接地保护。3、复合电压闭锁过电流保护：作为外部故障的保护及发电机相间故障的后备保护。4、接地保护：作为转子回路两点接地保护。5、过负荷信号装置：反映定子绕组过负荷，延时发信号。6、电压回路断线信号装置：反映电压回路断线，并发信号。7、定子绝缘监视：装有定子绝缘电压表用于发电机并列前检查定子绝缘。8、转子绝缘监视：用于监视转子绝缘。1.3.2自动装置：1、自动调整励磁装置：1＃发电机采用DWLZ-2C微机自动调整励磁装置。其硬件为双通道结构，每个通道可设置为电压调节方式AVR或电流调节方式FCR。通常优先选用AVR控制即根据网压变化自动调节发电机输出无功功率，从而达到恒机端电压运行的目的；2#发电机装有SWK—1型自动调整励磁装置。发电机运行在调差范围内保持电压恒定，低电压或短路时迅速增加发电机励磁。2、继电强行励磁装置：当定子电压低于85%额定电压时动作，增加励磁电流，提高发电机电压，并发出信号。3、自动灭磁装置：1＃发电机采用三相全控桥式整流电路，跳闸后可实现逆变快速灭磁；2＃发电机跳闸后，自动投入灭磁电阻，使转子绕组产生的过电压不超过允许值。4、手动准同期闭锁装置：并列时，相位差超过允许值时闭锁防止发电机冲击并列。第四节发电机的信号装置第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页1.4.1信号使用原则：1、机电指挥信号是电气与汽机之间在正常或事故情况下互相联系的重要工具，因此要经常保持信号好用，一旦信号失灵，应及时联系进行修理，凡得到对方信号后，双方均应无条件执行。2、信号的使用必须遵守本规程规定，绝对不得个人私设暗号做其他联系工作。3、主控与汽机室的联系信号除电气与汽机有权操作的值班人员和值长外，其他人员不得使用。初参加工作的人员必须在值长和司机监护下方可使用。4、值班人员如发错信号必须在三秒内发出“更改命令”信号，如超过三秒对方已执行，造成一切后果由发错信号者负责。5、对联系信号发生怀疑或根据仪表指示不能执行者应迅速用电话联系。6、当突然接到一个或多个信号，而没有“注意”信号首先发出时，不能执行，应立即用电话联系，查清原因。7、正点接班五分钟后，对联系信号试验一次，试验前先由电气用电话联系，互报姓名，然后由电气人员按信号顺序发给汽机八个信号，汽机逐次复归，再由汽机按信号顺序发给电气六个信号，电气也逐次复归，一切试验良好后，双方用电话联系，试验结束。8、若在试验中突然发生事故，应立即停止试验工作，此时由发生事故方连续发出两个“注意”信号，用来表示试验工作停止，待故障消除后，重新进行试验。1.4.2信号的发出和接收程序一、信号的发出：1、各种信号发出之前，应首先发出“注意”信号，随后发出所需要联系信号，当得到对方复归信号后，方可根据信号意义进行操作和处理。2、在紧急信号发出时，如由仪表判断对方未按信号执行时，可迅速用电话联系或派人联系，消除故障。二、信号的接收：1、当收到“注意”和其他信号后，应迅速将其复归，按信号意义进行操作和处理，并须注意仪表指示及设备情况，如根据仪表和设备情况，与现信号不符时，应以电话联系或派人联系，以免发生错误。2、...
