矿用D型泵结构分析与水泵房布置论述VIP免费

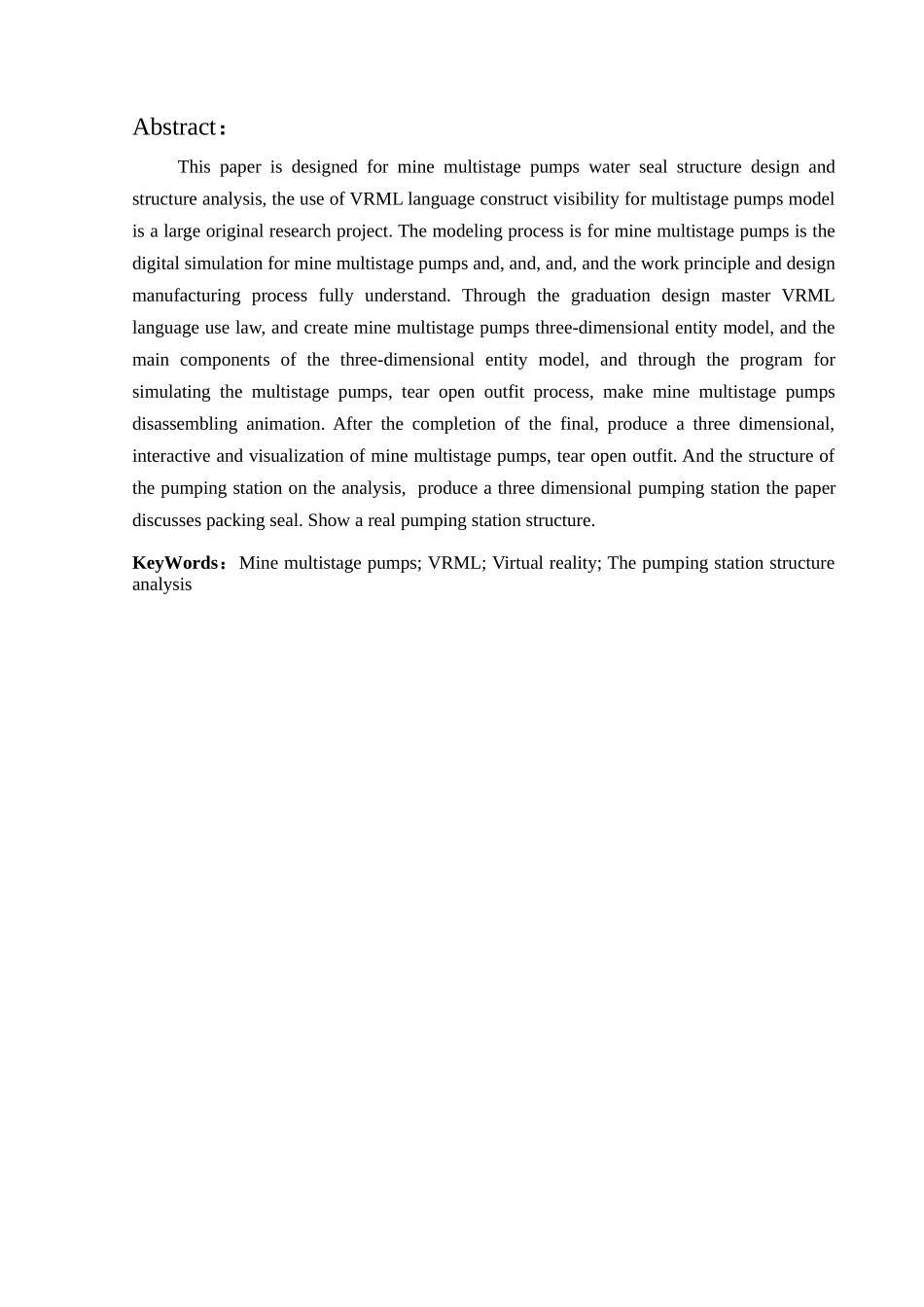

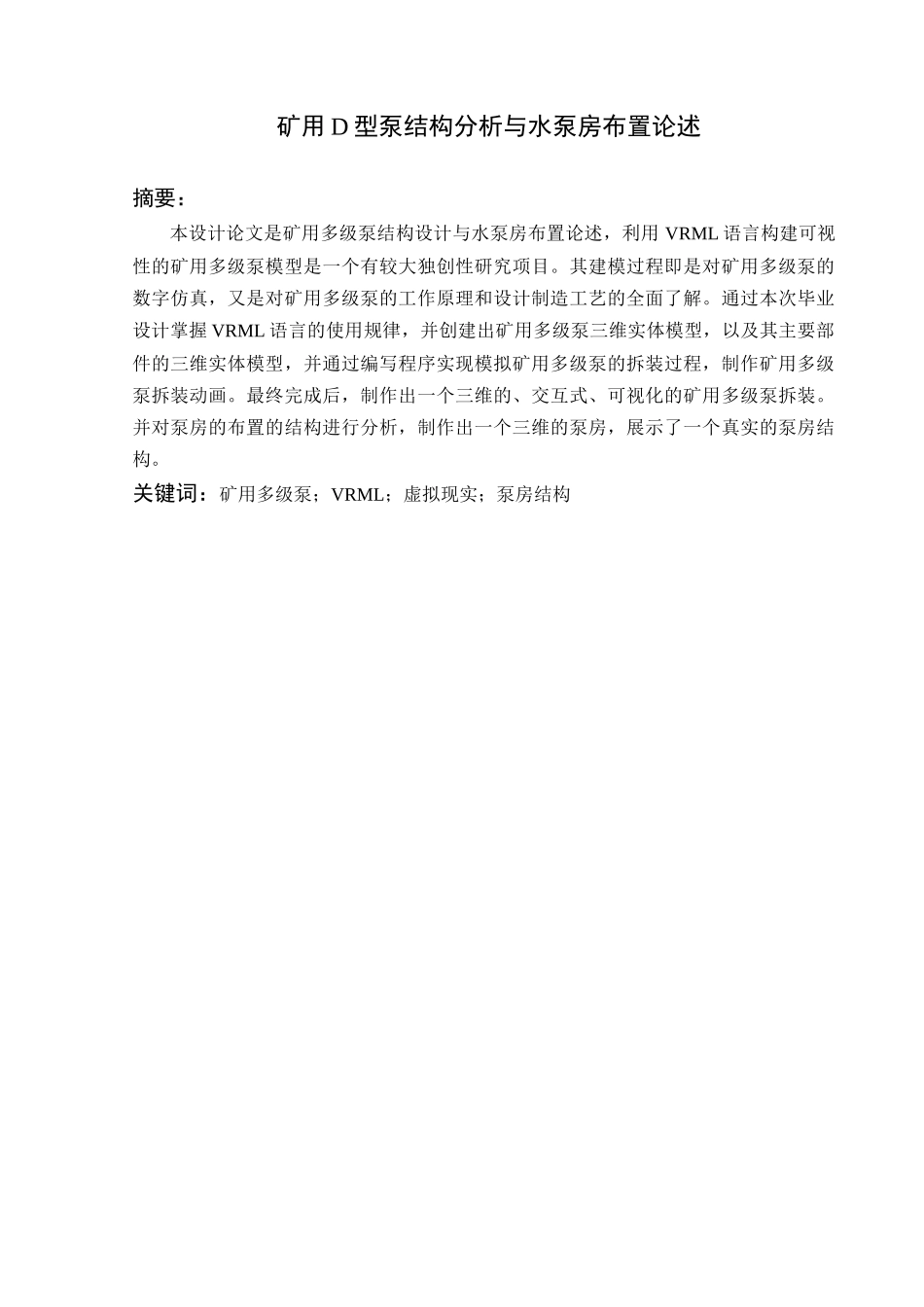

矿用D型泵结构分析与水泵房布置论述摘要：本设计论文是矿用多级泵结构设计与水泵房布置论述，利用VRML语言构建可视性的矿用多级泵模型是一个有较大独创性研究项目。其建模过程即是对矿用多级泵的数字仿真，又是对矿用多级泵的工作原理和设计制造工艺的全面了解。通过本次毕业设计掌握VRML语言的使用规律，并创建出矿用多级泵三维实体模型，以及其主要部件的三维实体模型，并通过编写程序实现模拟矿用多级泵的拆装过程，制作矿用多级泵拆装动画。最终完成后，制作出一个三维的、交互式、可视化的矿用多级泵拆装。并对泵房的布置的结构进行分析，制作出一个三维的泵房，展示了一个真实的泵房结构。关键词：矿用多级泵；VRML；虚拟现实；泵房结构Abstract：Thispaperisdesignedforminemultistagepumpswatersealstructuredesignandstructureanalysis,theuseofVRMLlanguageconstructvisibilityformultistagepumpsmodelisalargeoriginalresearchproject.Themodelingprocessisforminemultistagepumpsisthedigitalsimulationforminemultistagepumpsand,and,and,andtheworkprincipleanddesignmanufacturingprocessfullyunderstand.ThroughthegraduationdesignmasterVRMLlanguageuselaw,andcreateminemultistagepumpsthree-dimensionalentitymodel,andthemaincomponentsofthethree-dimensionalentitymodel,andthroughtheprogramforsimulatingthemultistagepumps,tearopenoutfitprocess,makeminemultistagepumpsdisassemblinganimation.Afterthecompletionofthefinal,produceathreedimensional,interactiveandvisualizationofminemultistagepumps,tearopenoutfit.Andthestructureofthepumpingstationontheanalysis,produceathreedimensionalpumpingstationthepaperdiscussespackingseal.Showarealpumpingstationstructure.KeyWords：Minemultistagepumps;VRML;Virtualreality;Thepumpingstationstructureanalysis1绪论1.1离心泵概述1.1.1离心泵工作原理在启动泵前，泵体及吸入管路内充满液体。当叶轮高速旋转时，叶轮带动叶片间的液体一起旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘，动能也随之增加。当液体进入泵壳后，液体以较高的压强沿排出口流出。与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。叶轮不停旋转，液体也连续不断的被吸入和压出。离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。1.1.2离心泵的分类离心泵有根据不同结构和方式有多种分类：一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。2、多级泵.：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。四、按泵壳结合缝形式来分类1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。2、垂直结合面泵：即结合面与轴心线相垂直。五、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。2、立式泵：泵轴位于垂直位置。六、按叶轮出来的水引向压出室的方式分类1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。平时我们说某台水泵属于多级泵，是指叶轮多少来讲的。根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等。所以依据不同，叫法就不一样。另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等。1.1.3离心泵的工作特点(1)水沿离心泵的流经方向是沿叶轮的轴向吸入，垂直于轴向流出，即进出水流方向互成90°。(2)由于离心泵靠叶轮进口形成真空吸水，因此在起动前必须...
