第五章模具材料:热作模具钢与塑料模具钢(3)VIP免费

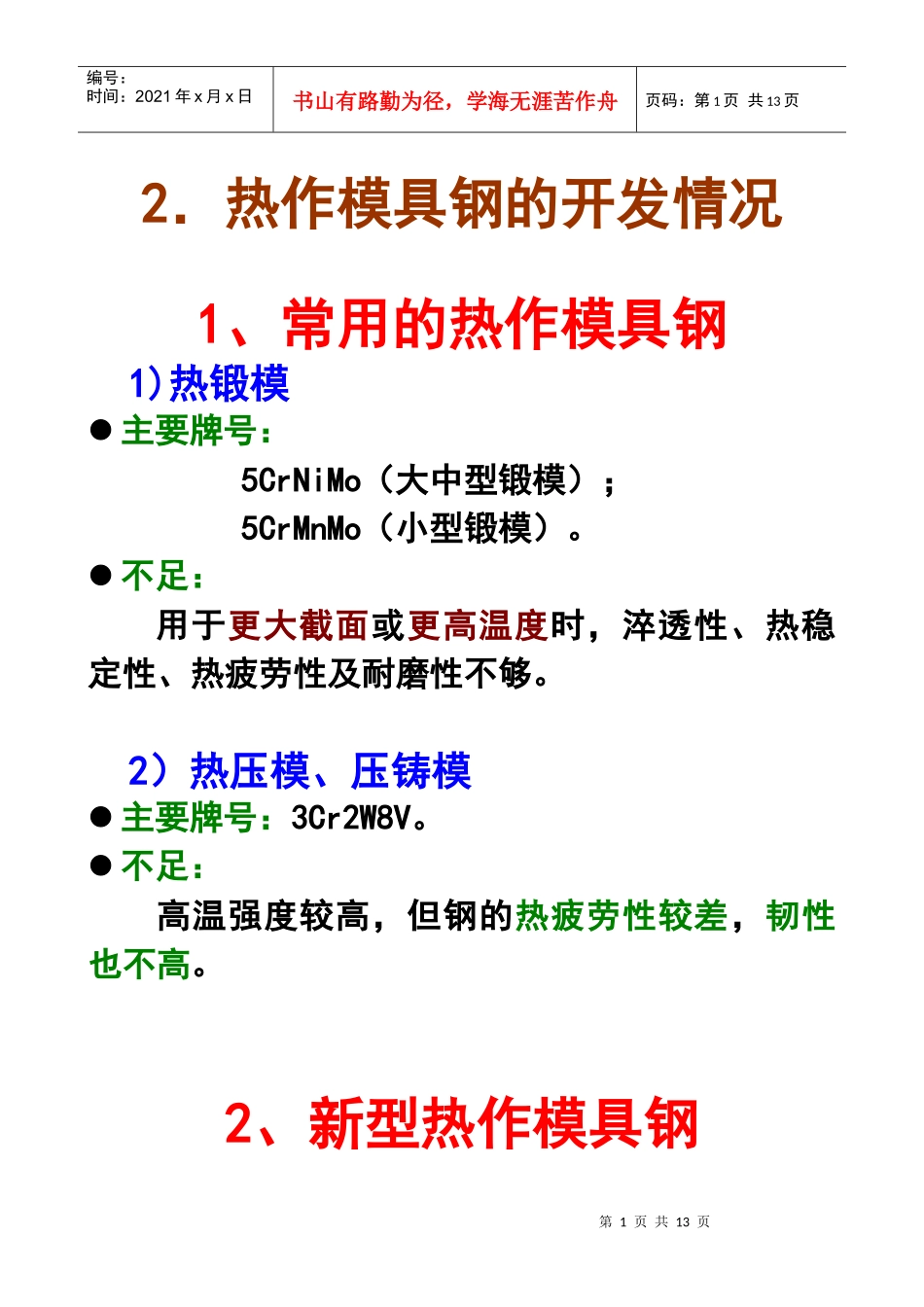

第五章模具材料:热作模具钢与塑料模具钢(3)_第1页
1/13

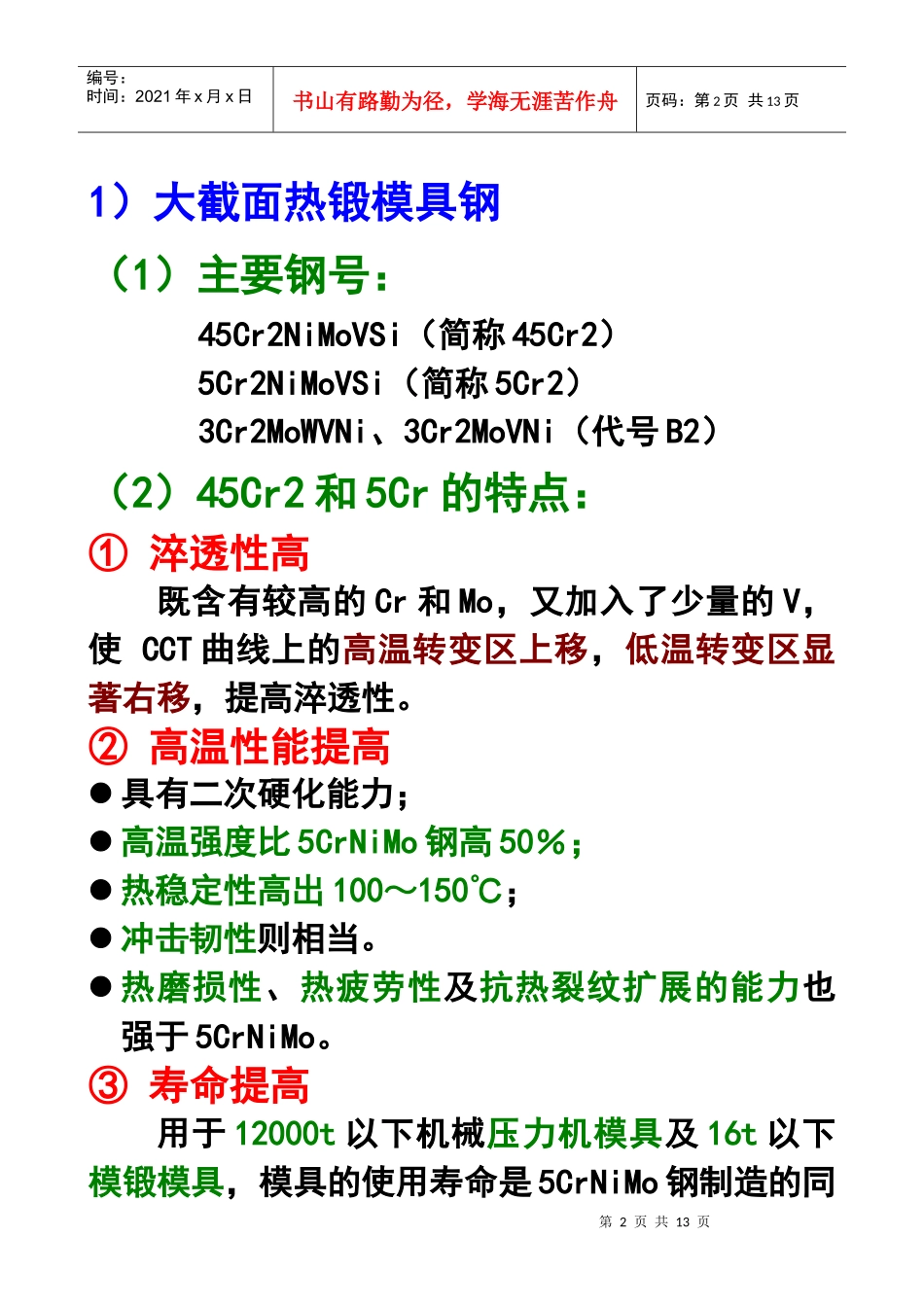

第五章模具材料:热作模具钢与塑料模具钢(3)_第2页
2/13

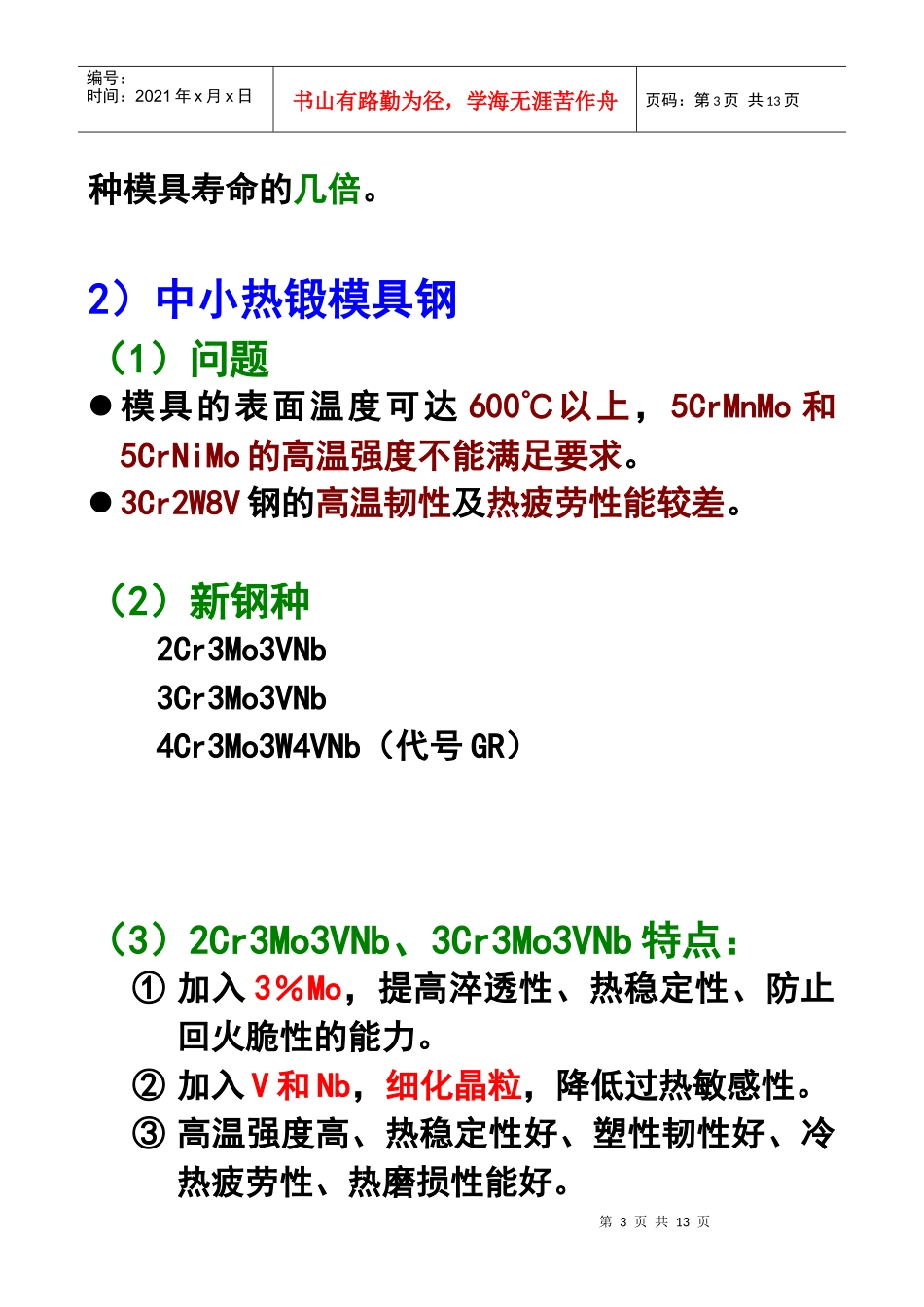

第五章模具材料:热作模具钢与塑料模具钢(3)_第3页
3/13
第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页2.热作模具钢的开发情况1、常用的热作模具钢1)热锻模主要牌号:5CrNiMo(大中型锻模);5CrMnMo(小型锻模)。不足:用于更大截面或更高温度时,淬透性、热稳定性、热疲劳性及耐磨性不够。2)热压模、压铸模主要牌号:3Cr2W8V。不足:高温强度较高,但钢的热疲劳性较差,韧性也不高。2、新型热作模具钢第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页1)大截面热锻模具钢(1)主要钢号:45Cr2NiMoVSi(简称45Cr2)5Cr2NiMoVSi(简称5Cr2)3Cr2MoWVNi、3Cr2MoVNi(代号B2)(2)45Cr2和5Cr的特点:①淬透性高既含有较高的Cr和Mo,又加入了少量的V,使CCT曲线上的高温转变区上移,低温转变区显著右移,提高淬透性。②高温性能提高具有二次硬化能力;高温强度比5CrNiMo钢高50%;热稳定性高出100~150℃;冲击韧性则相当。热磨损性、热疲劳性及抗热裂纹扩展的能力也强于5CrNiMo。③寿命提高用于12000t以下机械压力机模具及16t以下模锻模具,模具的使用寿命是5CrNiMo钢制造的同第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页种模具寿命的几倍。2)中小热锻模具钢(1)问题模具的表面温度可达600℃以上,5CrMnMo和5CrNiMo的高温强度不能满足要求。3Cr2W8V钢的高温韧性及热疲劳性能较差。(2)新钢种2Cr3Mo3VNb3Cr3Mo3VNb4Cr3Mo3W4VNb(代号GR)(3)2Cr3Mo3VNb、3Cr3Mo3VNb特点:①加入3%Mo,提高淬透性、热稳定性、防止回火脆性的能力。②加入V和Nb,细化晶粒,降低过热敏感性。③高温强度高、热稳定性好、塑性韧性好、冷热疲劳性、热磨损性能好。第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页④用于制造不锈钢(2Crl3)等热锻模,轴承凹模和辊锻模,效果显著。(4)4Cr3Mo3W4VNb(代号GR)特点:①除Cr、Mo、V和Nb外,又加入了4%W,高温强度和热稳定性进一步提高;②且具有良好的冷热疲劳性能;③适用于制造工作温度600-700℃的浅型腔中小锻模,也可用于铜合金热挤压模具。3)压铸模具钢(1)3Cr2W8V的问题冷热疲劳性能较差;模具的使用寿命不高。(2)新材料4Cr3Mo2MnVNbB(代号Y4)4Cr5Mo2MnVSi(代号Y10)第5页共13页第4页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共13页①4Cr3Mo2MnVNbB(代号Y4)——针对铜合金压铸模具而研制特点通过合理的成份配比,使其在达到高的热强性及热稳定性的同时,又保持了良好的韧性和塑性、抗冷热疲劳性能、使用寿命明显高于3Cr2W8V。应用铜合金压铸模、热挤压和中小热锻模具。②4Cr5Mo2MnVSi(代号Y10)——针对铝合金压铸模具而研制特点具有抗冷热疲劳性能好、热处理变形小、抗铝溶损性能好等优点,模具的使用寿命比3Cr2W8V钢提高一倍以上。应用铝合金压铸模、工作温度在600℃以下的中小热锻等模具。第6页共13页第5页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共13页4)铜、铝型材热挤压模具钢(1)工况穿孔针、底模等长时与高温铜坯接触、工况较苛刻。用3Cr2W8V或4Cr5Mo5VSi钢,模具的使用寿命一直较低。(2)4Cr3Mo2NiVNbB(代号HD)钢:①除加入3%Mo外,又增加了1%Ni,进一步提高了钢的韧性和塑性。因此,其断裂韧性比3Cr2W8V钢高30%,使用寿命提高一倍。②并在轴承环热挤冲头和凹模、汽门挤压底模上成功应用。(3)4Cr3Mo2MnVNbB(代号Y4)钢:制造铜合金挤压模底模和穿孔针顶头,模具的使用寿命也比3Cr2W8V钢制造的模具提高一倍以第7页共13页第6页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共13页上。5)高温玻璃模具钢(1)性能要求优良的抗高温氧化性能和冷热疲劳性能;良好的耐腐蚀性能;足够高的强度;良好的抛光性能;易于脱模。(2)常用材料铸铁、合金铸铁或3Crl3不锈钢制造。(3)新材料GY(代号)高温玻璃模具钢第8页共13页第7...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第五章模具材料:热作模具钢与塑料模具钢(3)
