预制外墙板构造防水施工工艺标准VIP免费

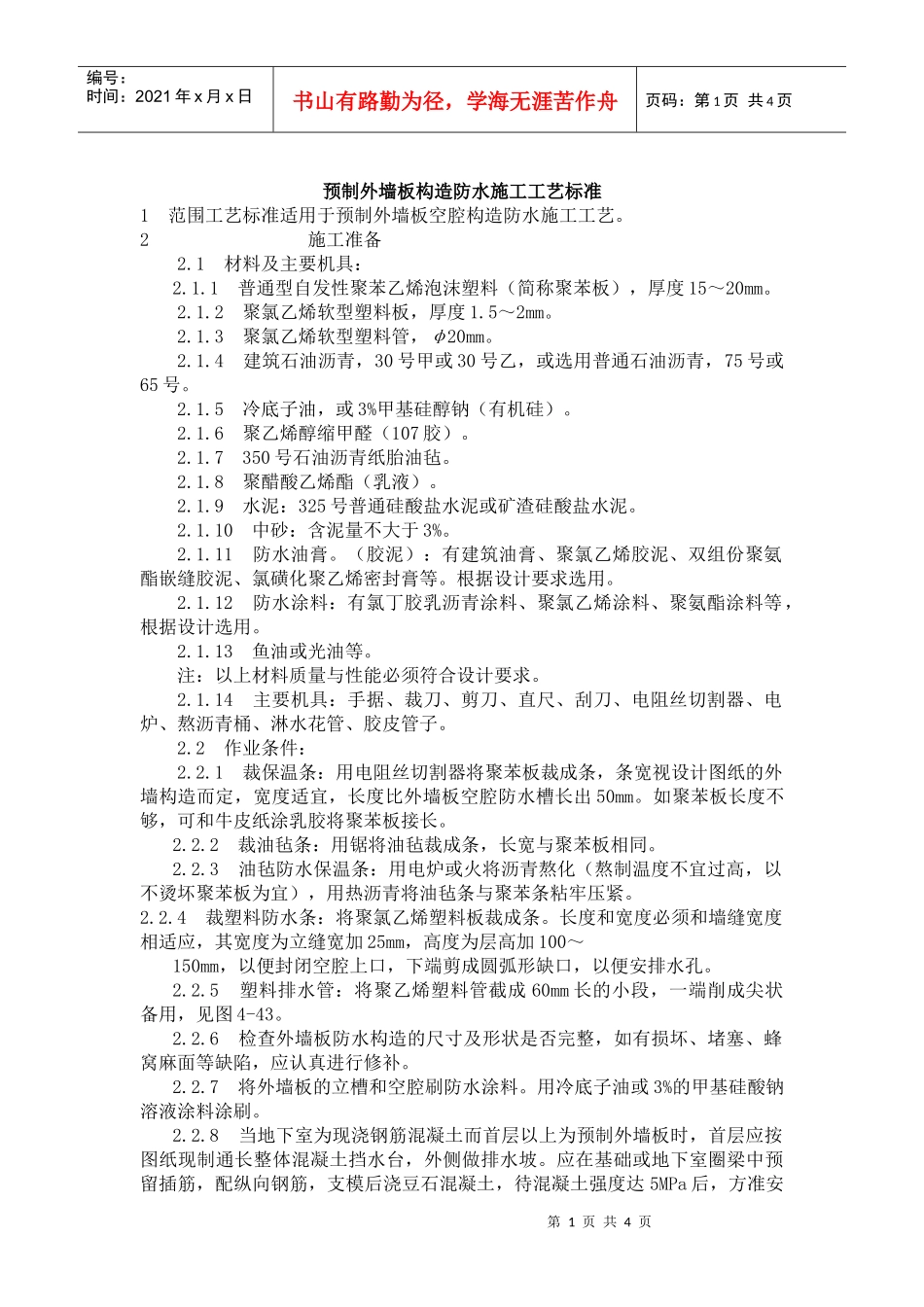

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页预制外墙板构造防水施工工艺标准1范围工艺标准适用于预制外墙板空腔构造防水施工工艺。2施工准备2.1材料及主要机具：2.1.1普通型自发性聚苯乙烯泡沫塑料（简称聚苯板），厚度15～20mm。2.1.2聚氯乙烯软型塑料板，厚度1.5～2mm。2.1.3聚氯乙烯软型塑料管，φ20mm。2.1.4建筑石油沥青，30号甲或30号乙，或选用普通石油沥青，75号或65号。2.1.5冷底子油，或3%甲基硅醇钠（有机硅）。2.1.6聚乙烯醇缩甲醛（107胶）。2.1.7350号石油沥青纸胎油毡。2.1.8聚醋酸乙烯酯（乳液）。2.1.9水泥：325号普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.10中砂：含泥量不大于3%。2.1.11防水油膏。（胶泥）：有建筑油膏、聚氯乙烯胶泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。根据设计要求选用。2.1.12防水涂料：有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等，根据设计选用。2.1.13鱼油或光油等。注：以上材料质量与性能必须符合设计要求。2.1.14主要机具：手据、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子。2.2作业条件：2.2.1裁保温条：用电阻丝切割器将聚苯板裁成条，条宽视设计图纸的外墙构造而定，宽度适宜，长度比外墙板空腔防水槽长出50mm。如聚苯板长度不够，可和牛皮纸涂乳胶将聚苯板接长。2.2.2裁油毡条：用锯将油毡裁成条，长宽与聚苯板相同。2.2.3油毡防水保温条：用电炉或火将沥青熬化（熬制温度不宜过高，以不烫坏聚苯板为宜），用热沥青将油毡条与聚苯条粘牢压紧。2.2.4裁塑料防水条：将聚氯乙烯塑料板裁成条。长度和宽度必须和墙缝宽度相适应，其宽度为立缝宽加25mm，高度为层高加100～150mm，以便封闭空腔上口，下端剪成圆弧形缺口，以便安排水孔。2.2.5塑料排水管：将聚乙烯塑料管截成60mm长的小段，一端削成尖状备用，见图4-43。2.2.6检查外墙板防水构造的尺寸及形状是否完整，如有损坏、堵塞、蜂窝麻面等缺陷，应认真进行修补。2.2.7将外墙板的立槽和空腔刷防水涂料。用冷底子油或3%的甲基硅酸钠溶液涂料涂刷。2.2.8当地下室为现浇钢筋混凝土而首层以上为预制外墙板时，首层应按图纸现制通长整体混凝土挡水台，外侧做排水坡。应在基础或地下室圈梁中预留插筋，配纵向钢筋，支模后浇豆石混凝土，待混凝土强度达5MPa后，方准安第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页装首层外墙板，见图4-44。3操作工艺3.1工艺流程：做立缝防水→做平缝防水→做十字缝防水→其他部位防水→淋水试验3.2做立缝防水：3.2.1插油毡防水保温条：当外墙板安装就位妥当后，立即将键槽钢筋焊接完毕，在外墙节点（组合柱）钢筋绑扎前，将油毡防水保温条嵌插到底，周边严密，不得鼓出崩裂，也不得分段接插。油毡防水保温条的宽度而适宜，防止浇筑墙体混凝土时。堵塞空腔。外墙板垂直缝作法见图4-45。3.3.2插放塑料防水条：插放时要按实际宽度选用合适尺寸的防水条，防止过宽、过窄、脱槽、卷曲滑脱，如有上述现象应立即更换。防水条的上部与挡水台交接要严密，下部插到排水斜坡上，以便封闭空腔防水，防止杂物掉入空腔内。施工时防水条必须随层同步从上往下插入空腔内，严禁从外墙立面向后塞。在嵌插防水条前，要检查立缝空腔后的油毡防水保温条是否有破损，应及时修补；将浇筑组合柱时洒出的灰浆石子等杂物清理干净，如立缝过窄无法清理时，此缝不能再做构造防水，应进行处理后用防水油膏嵌实填满，改做材料防水。塑料防水条本身具有弹性，便于弯曲嵌插，而且作为勾缝灰浆的底模，所以用砂浆勾缝时，用力不宜过大，以防止防水条脱槽造成空腔堵塞。3.3做平缝防水：3.3.1平缝的防水效果主要取决于外墙板的安装质量。因此，外墙板就位后要达到上下两板垂直平整，垫块高度合适。做好披水、挡水台的保护，保证平腔完整、平直和畅通。将平腔内塞入油毡卷后，外面再勾上水泥砂浆。油毡卷作为勾缝砂浆的底模，勾缝时用力要均匀，不宜过大，防止将油毡推到里面去堵塞空腔。平缝防水做法见图4-46。3.3.2当披水与挡水台干碰或之间用漏浆堵塞...
