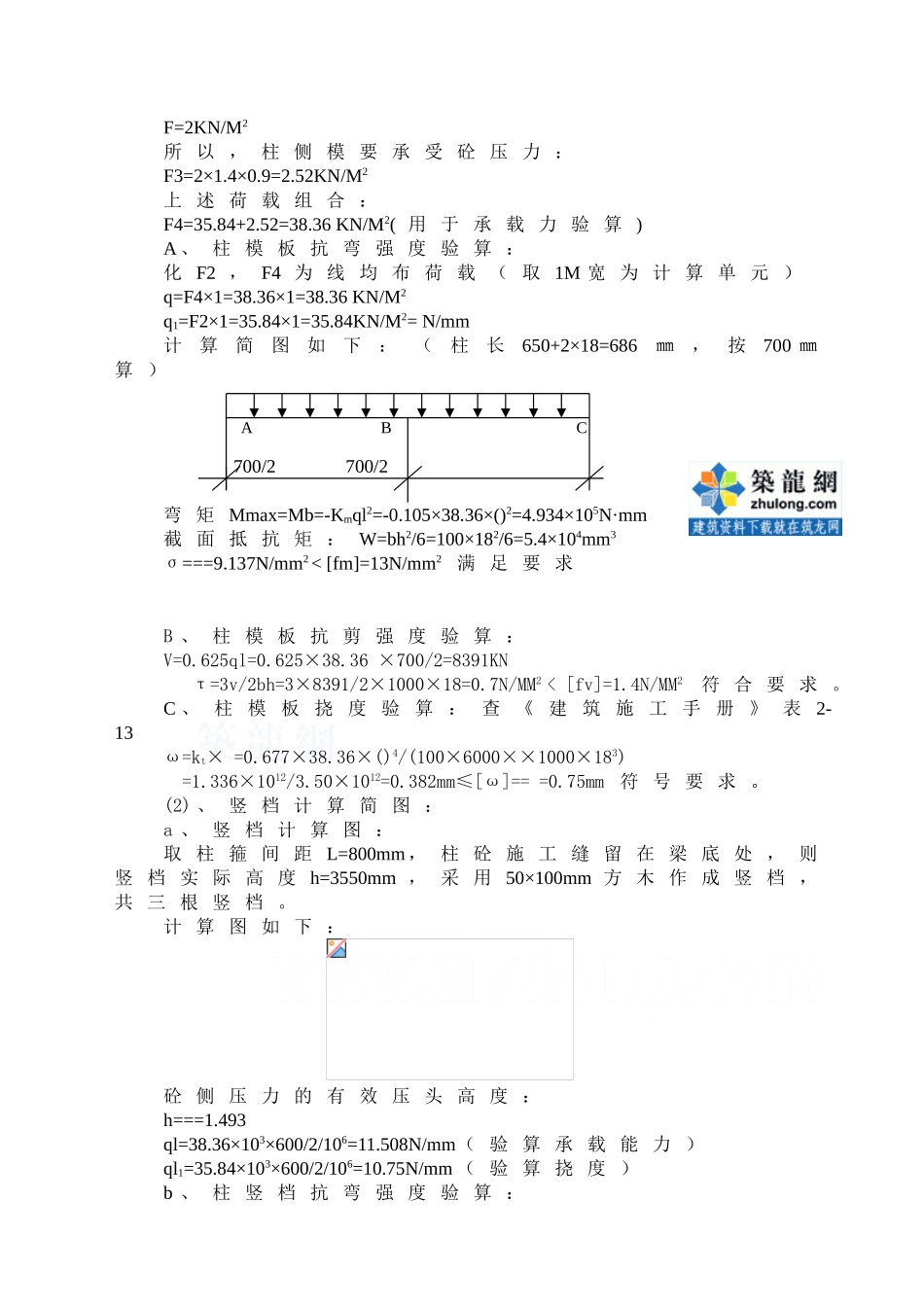

***大道沟口安置区1#~16#楼工程模板工程施工方案一、工程概况***大道沟口安置区1#~16#楼工程，由*****设计院设计，本工程总建筑面积约45447m2，建筑总高度均为19m，楼层各层高为3.0m,底层高为3.85m，负面高0.6m,框架梁断面最大均为250×650，其它分别为250×600，250×550，250×500250×450，250×400，200×400，200×300；最大柱断面为650×650，其它为600×600、550×550、500×550、500×500，450×450，400×500，400×450等，楼梯为现浇钢筋砼板式楼梯；楼板厚度为分别为100，110，140；采用商品砼，采用施工电梯垂直运输，人工平整机械振捣。二、模板选型本工程模板工程采用胶合板为主材，方木为横竖档、搁栅、柱箍、托木等，支撑系统采用门型钢管架。本工程每幢拟投入两套柱模及两套梁板模。三、材料机具1、模板：采用酚醛树脂胶合板，规格为1830×915×18mm，方木：50×100mm、100×100mm、70×150mm、150×150方木等。2、支撑系统：MZ型门式钢管架，Ф48普通钢管架。3、配件：铁丝、对拉夹具、夹具螺丝、V型卡、锁紧器、门架上下顶托、门架连接棒、联结件、普通钢管扣件、电锯、电钻、电刨等。四、模板计算荷载分项系数取值和模板力学性能1、荷载分项系数①模板及其支架自重、新浇砼自重、钢筋自重ri均为1.2。②施工人员及施工设备荷载、振捣砼时产生的荷载ri均为1.4。③倾倒砼时产生的荷载ri为1.4。2、模板力学性能①抗弯强度：fm=13Mpa②顺纹抗剪：fv=1.5Mpa③顺纹抗弯：fx=8.5Mpa④顺纹抗压：fc=12Mpa⑤重力密度：5.5KV/mm3⑥弹性模量：酚醛树脂胶合板取E=6000N/mm2，杉木取E=10000N/mm2五、模板制作方法及支设工艺顺序（一）柱模的制作1、柱模配模：侧模：柱尺寸为b×h，其中b为短方向采用同柱宽胶合板，h为长方向采用h+2×18宽的胶合板。竖挡：采用50×100mm方木，柱宽550mm及其以上的竖楞采用三根分柱宽均等分位置布设，并在中间设Ф12对拉钢筋。柱箍：柱箍采用50×100mm方木，两根为一组，两端以Ф12钢筋拉结，间距450mm最底部的柱箍紧贴楼地面。柱模安装示意图如下：拉结钢筋：两端用碟型卡或对拉螺栓等固定拉紧。2、柱模板计算：（1）、柱模板计算：取底层的矩形柱650×650进行计算，底层层高（3.85M+0.6）=4.45M，梁高650MM,柱砼施工缝留置在梁底处，则柱净高H=4.45-0.65=3.8M。本工程采用商品砼，砼连续浇筑速度取V=2M/h，取β1=1.0、β2=1.0砼侧力F1=0.22rctoβ2V1/2=0.22×24××1.0×1.0×21/2=33.182KN/M2F2=rcH=24×3.55=85.2KN/M2取上述两者最小值：F1=33.182KN/M2砼侧压力设计值：F=F1×项系数×折减系数=33.182×1.2×0.9=35.84KN/M2由于本工程主体结构柱边长均不小于300mm，故不考虑振捣时产生的荷载标准值。而应考虑倾倒砼时产生的荷载标准值。设浇筑柱砼使用溜槽、串筒或导管，倾倒砼时对垂直面模板产生的水平荷载标准值，查《现行建筑施工规范大全第二版》第二册附表1.2知：F=2KN/M2所以，柱侧模要承受砼压力：F3=2×1.4×0.9=2.52KN/M2上述荷载组合：F4=35.84+2.52=38.36KN/M2(用于承载力验算)A、柱模板抗弯强度验算：化F2，F4为线均布荷载（取1M宽为计算单元）q=F4×1=38.36×1=38.36KN/M2q1=F2×1=35.84×1=35.84KN/M2=N/mm计算简图如下：（柱长650+2×18=686㎜，按700㎜算）700/2700/2弯矩Mmax=Mb=-Kmql2=-0.105×38.36×()2=4.934×105N·mm截面抵抗矩：W=bh2/6=100×182/6=5.4×104mm3σ===9.137N/mm2<[fm]=13N/mm2满足要求B、柱模板抗剪强度验算：V=0.625ql=0.625×38.36×700/2=8391KNτ=3v/2bh=3×8391/2×1000×18=0.7N/MM2<[fv]=1.4N/MM2符合要求。C、柱模板挠度验算：查《建筑施工手册》表2-13ω=kt×=0.677×38.36×()4/(100×6000××1000×183)=1.336×1012/3.50×1012=0.382mm≤[ω]===0.75mm符号要求。(2)、竖档计算简图：a、竖档计算图：取柱箍间距L=800mm，柱砼施工缝留在梁底处，则竖档实际高度h=3550mm，采用50×100mm方木作成竖档，共三根竖档。计算图如下：砼侧压力的有效压头高度：h===1.493ql=38.36×103×600/2/106=11.508N/mm（验算承载能力）ql1=35.84×103×600/2/106=10.75N/mm（验算挠度）b、柱竖档抗弯强度验算...
