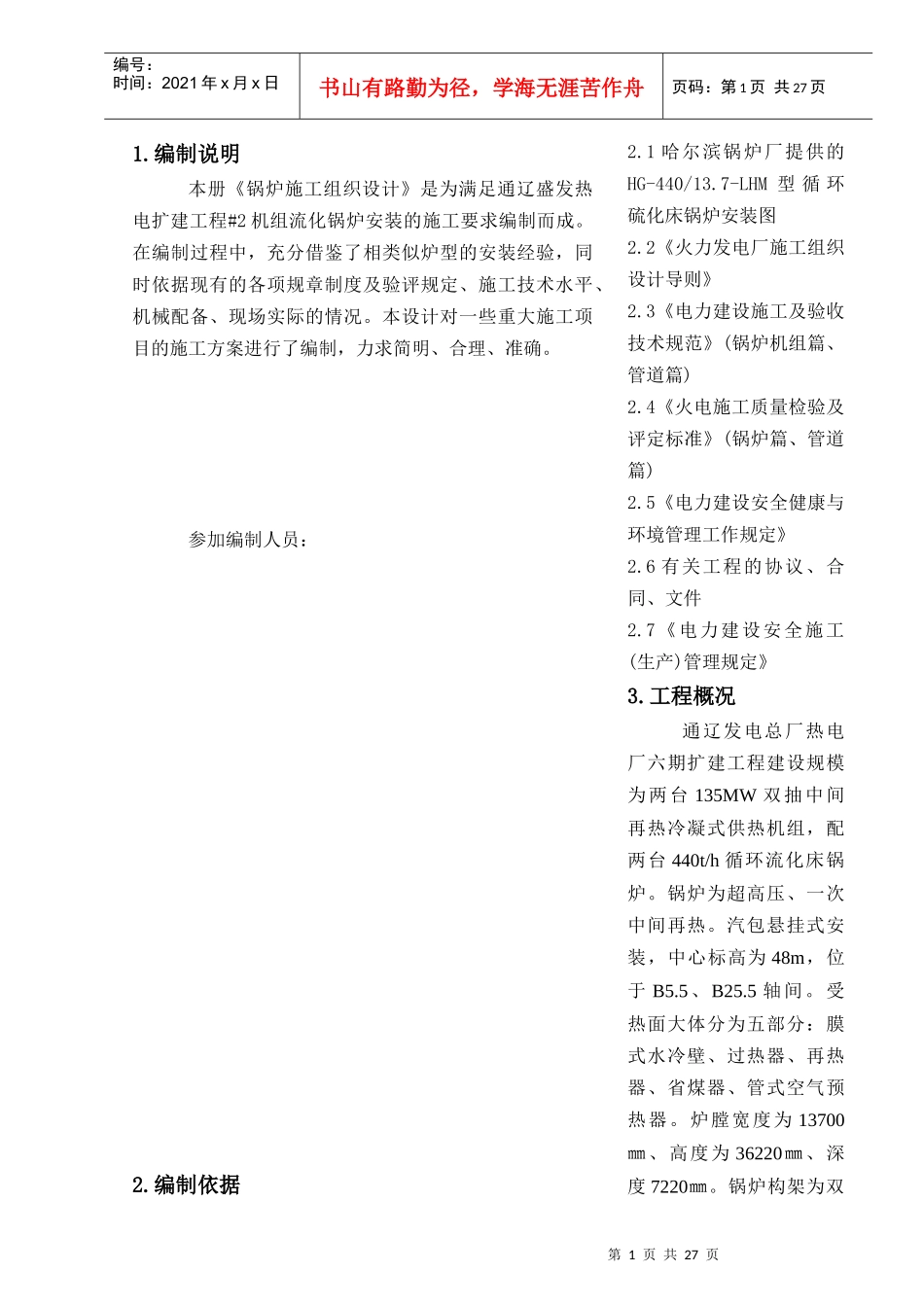

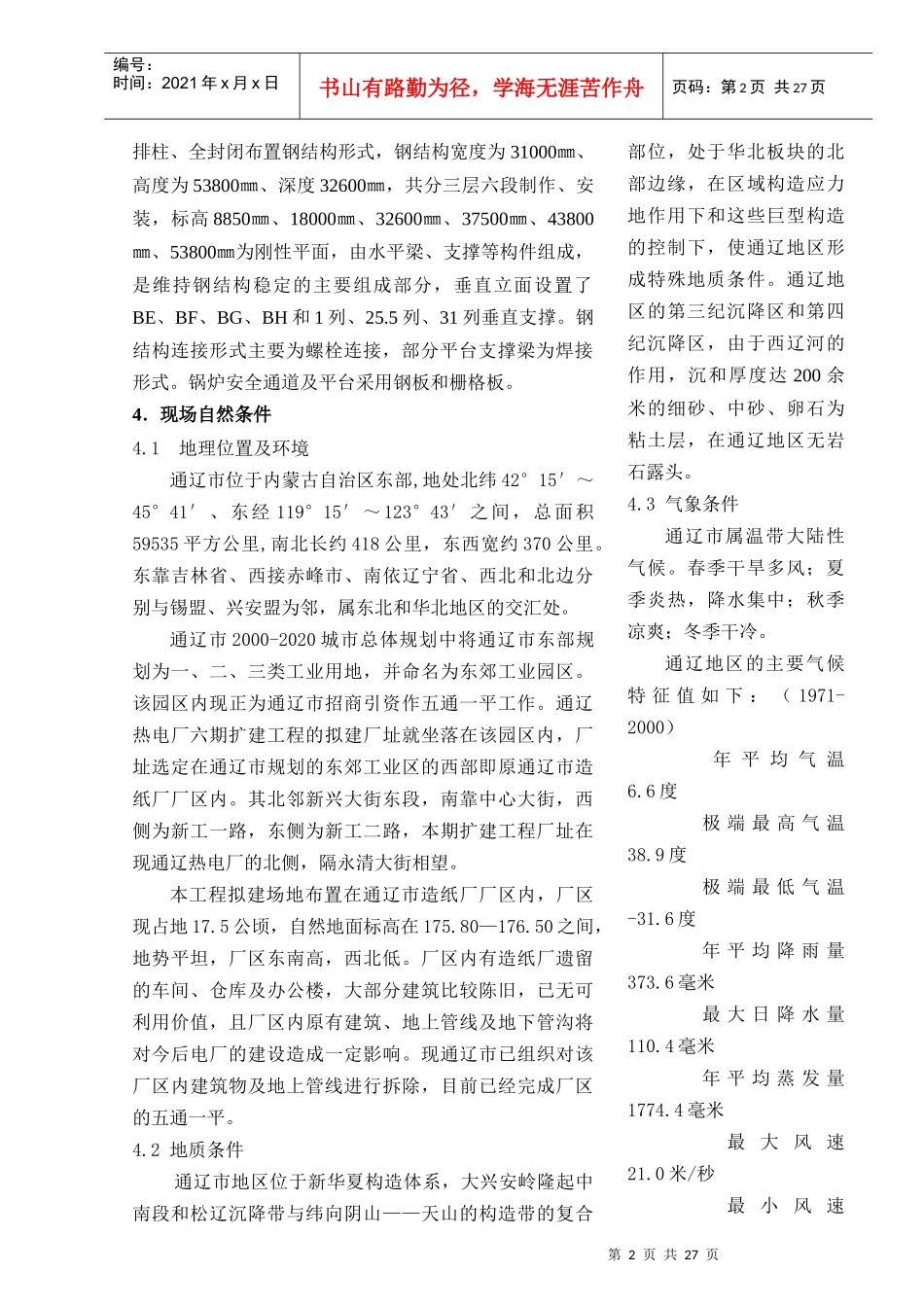

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页1.编制说明本册《锅炉施工组织设计》是为满足通辽盛发热电扩建工程#2机组流化锅炉安装的施工要求编制而成。在编制过程中，充分借鉴了相类似炉型的安装经验，同时依据现有的各项规章制度及验评规定、施工技术水平、机械配备、现场实际的情况。本设计对一些重大施工项目的施工方案进行了编制，力求简明、合理、准确。参加编制人员：2.编制依据2.1哈尔滨锅炉厂提供的HG-440/13.7-LHM型循环硫化床锅炉安装图2.2《火力发电厂施工组织设计导则》2.3《电力建设施工及验收技术规范》(锅炉机组篇、管道篇)2.4《火电施工质量检验及评定标准》(锅炉篇、管道篇)2.5《电力建设安全健康与环境管理工作规定》2.6有关工程的协议、合同、文件2.7《电力建设安全施工(生产)管理规定》3.工程概况通辽发电总厂热电厂六期扩建工程建设规模为两台135MW双抽中间再热冷凝式供热机组，配两台440t/h循环流化床锅炉。锅炉为超高压、一次中间再热。汽包悬挂式安装，中心标高为48m，位于B5.5、B25.5轴间。受热面大体分为五部分：膜式水冷壁、过热器、再热器、省煤器、管式空气预热器。炉膛宽度为13700㎜、高度为36220㎜、深度7220㎜。锅炉构架为双第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页排柱、全封闭布置钢结构形式，钢结构宽度为31000㎜、高度为53800㎜、深度32600㎜，共分三层六段制作、安装，标高8850㎜、18000㎜、32600㎜、37500㎜、43800㎜、53800㎜为刚性平面，由水平梁、支撑等构件组成，是维持钢结构稳定的主要组成部分，垂直立面设置了BE、BF、BG、BH和1列、25.5列、31列垂直支撑。钢结构连接形式主要为螺栓连接，部分平台支撑梁为焊接形式。锅炉安全通道及平台采用钢板和栅格板。4．现场自然条件4.1地理位置及环境通辽市位于内蒙古自治区东部,地处北纬42°15′～45°41′、东经119°15′～123°43′之间，总面积59535平方公里,南北长约418公里，东西宽约370公里。东靠吉林省、西接赤峰市、南依辽宁省、西北和北边分别与锡盟、兴安盟为邻，属东北和华北地区的交汇处。通辽市2000-2020城市总体规划中将通辽市东部规划为一、二、三类工业用地，并命名为东郊工业园区。该园区内现正为通辽市招商引资作五通一平工作。通辽热电厂六期扩建工程的拟建厂址就坐落在该园区内，厂址选定在通辽市规划的东郊工业区的西部即原通辽市造纸厂厂区内。其北邻新兴大街东段，南靠中心大街，西侧为新工一路，东侧为新工二路，本期扩建工程厂址在现通辽热电厂的北侧，隔永清大街相望。本工程拟建场地布置在通辽市造纸厂厂区内，厂区现占地17.5公顷，自然地面标高在175.80—176.50之间，地势平坦，厂区东南高，西北低。厂区内有造纸厂遗留的车间、仓库及办公楼，大部分建筑比较陈旧，已无可利用价值，且厂区内原有建筑、地上管线及地下管沟将对今后电厂的建设造成一定影响。现通辽市已组织对该厂区内建筑物及地上管线进行拆除，目前已经完成厂区的五通一平。4.2地质条件通辽市地区位于新华夏构造体系，大兴安岭隆起中南段和松辽沉降带与纬向阴山——天山的构造带的复合部位，处于华北板块的北部边缘，在区域构造应力地作用下和这些巨型构造的控制下，使通辽地区形成特殊地质条件。通辽地区的第三纪沉降区和第四纪沉降区，由于西辽河的作用，沉和厚度达200余米的细砂、中砂、卵石为粘土层，在通辽地区无岩石露头。4.3气象条件通辽市属温带大陆性气候。春季干旱多风；夏季炎热，降水集中；秋季凉爽；冬季干冷。通辽地区的主要气候特征值如下：（1971-2000）年平均气温6.6度极端最高气温38.9度极端最低气温-31.6度年平均降雨量373.6毫米最大日降水量110.4毫米年平均蒸发量1774.4毫米最大风速21.0米/秒最小风速第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页静风年平均风速4.0米/秒冬季主导风向NW夏季主导风向S最大冻结深度1.79米4.4交通运输拟建厂区内有造纸厂铁路专用线，专用线在厂区的东侧，南北向布置，铁路为单线工企Ⅲ级，...
