首钢长治钢铁有限公司企业标准VIP免费

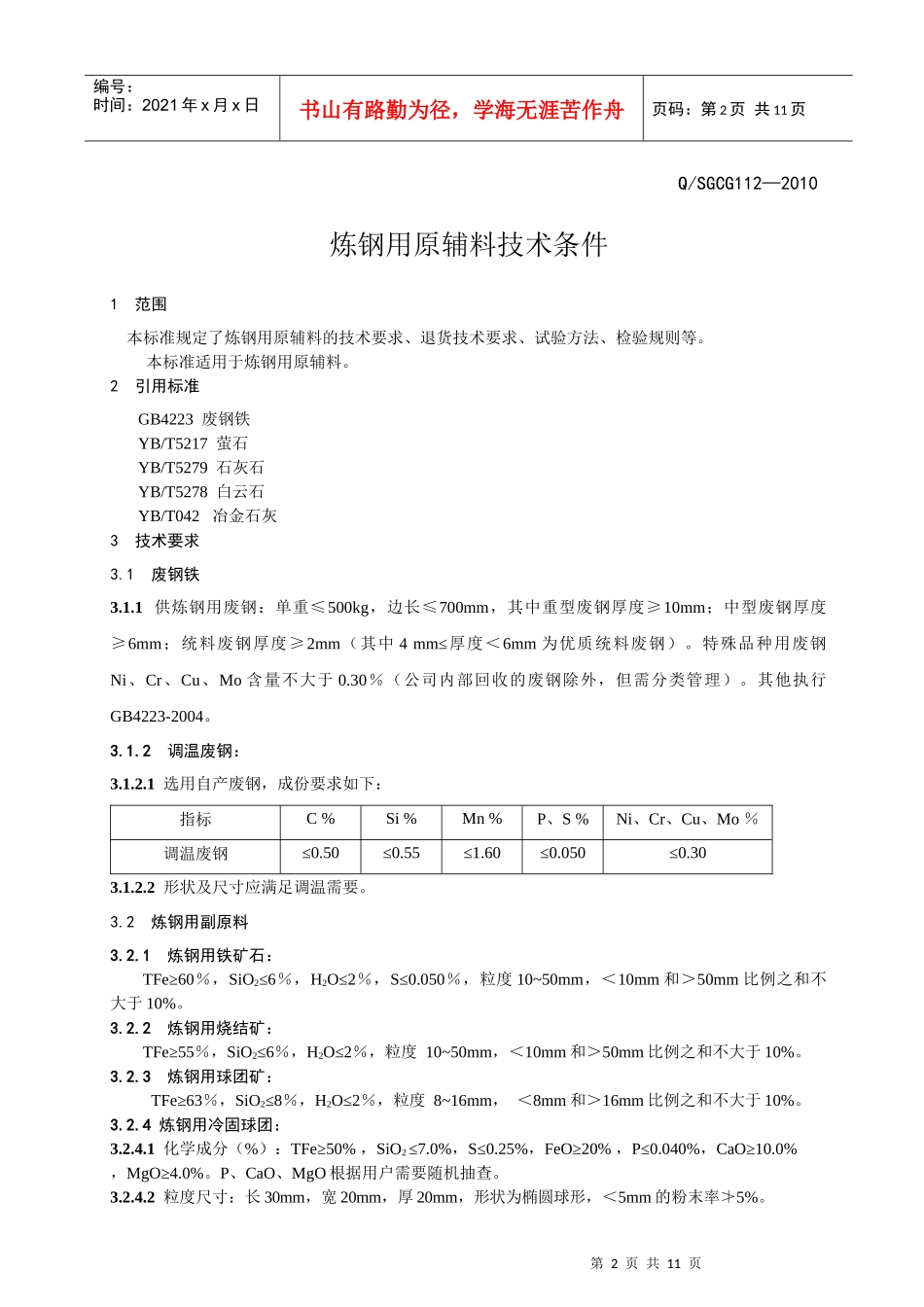

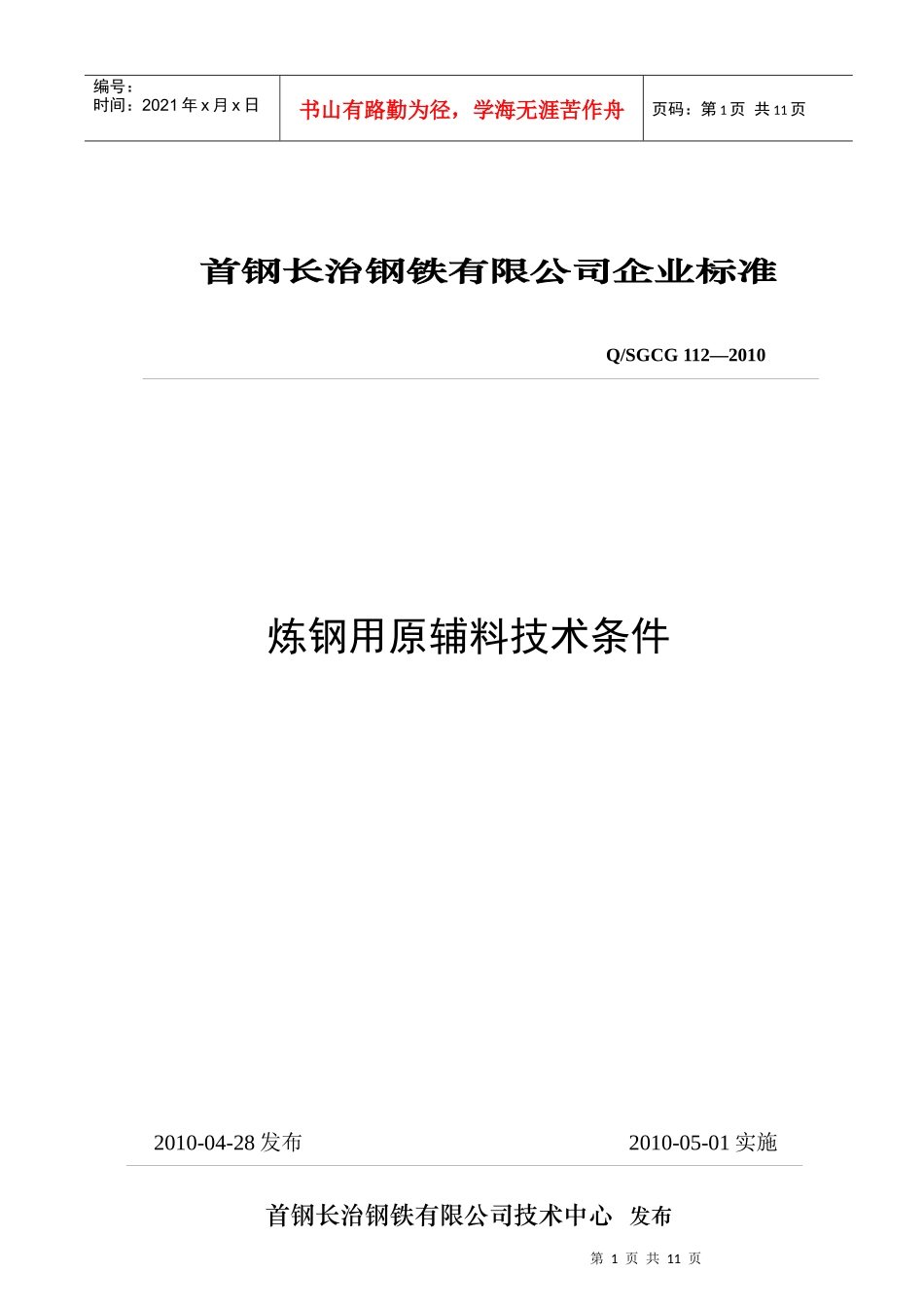

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页首钢长治钢铁有限公司企业标准Q/SGCG112—2010炼钢用原辅料技术条件2010-04-28发布2010-05-01实施首钢长治钢铁有限公司技术中心发布第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页Q/SGCG112—2010炼钢用原辅料技术条件1范围本标准规定了炼钢用原辅料的技术要求、退货技术要求、试验方法、检验规则等。本标准适用于炼钢用原辅料。2引用标准GB4223废钢铁YB/T5217萤石YB/T5279石灰石YB/T5278白云石YB/T042冶金石灰3技术要求3.1废钢铁3.1.1供炼钢用废钢：单重≤500kg，边长≤700mm，其中重型废钢厚度≥10mm；中型废钢厚度≥6mm；统料废钢厚度≥2mm（其中4mm≤厚度＜6mm为优质统料废钢）。特殊品种用废钢Ni、Cr、Cu、Mo含量不大于0.30％（公司内部回收的废钢除外，但需分类管理）。其他执行GB4223-2004。3.1.2调温废钢：3.1.2.1选用自产废钢，成份要求如下：指标C%Si%Mn%P、S%Ni、Cr、Cu、Mo％调温废钢≤0.50≤0.55≤1.60≤0.050≤0.303.1.2.2形状及尺寸应满足调温需要。3.2炼钢用副原料3.2.1炼钢用铁矿石：TFe≥60％，SiO2≤6％，H2O≤2％，S≤0.050％，粒度10~50mm，＜10mm和＞50mm比例之和不大于10%。3.2.2炼钢用烧结矿：TFe≥55％，SiO2≤6％，H2O≤2％，粒度10~50mm，＜10mm和＞50mm比例之和不大于10%。3.2.3炼钢用球团矿：TFe≥63％，SiO2≤8％，H2O≤2％，粒度8~16mm，＜8mm和＞16mm比例之和不大于10%。3.2.4炼钢用冷固球团：3.2.4.1化学成分（%）：TFe≥50%，SiO2≤7.0%，S≤0.25%，FeO≥20%，P≤0.040%，CaO≥10.0%，MgO≥4.0%。P、CaO、MgO根据用户需要随机抽查。3.2.4.2粒度尺寸：长30mm，宽20mm，厚20mm，形状为椭圆球形，＜5mm的粉末率≯5%。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3.2.4.3抗压强度≥800N/个球。3.2.4.4水分≤2%。3.2.5萤石3.2.5.1炼钢用萤石：成份及粒度要求如下表，其他执行YB/T5217规定。指标CaF2SiO2％S％P％成份≥75≤23≤0.20≤0.08粒度10-60mm，＜10mm和＞60mm比例之和不大于10%3.2.5.2供精炼用萤石成份及粒度要求如下表，其他执行YB/T5217规定。指标CaF2％SiO2％S％P％成份≥85≤14.3≤0.15≤0.06粒度5~12mm，＜5mm和＞12mm比例之和不大于10%。3.2.6炼钢用石灰石：粒度：10~50mm，＜10mm和＞50mm比例之和不大于10%，其他执行YB/T5279。3.2.7炼钢用白云石：MgO≥19％，CaO≥30％，SiO2≤2％，粒度：5~30mm，＜5mm和＞30mm比例之和不大于10%，其他执行YB/T5278。3.2.8轻烧白云石：成份及粒度要求如下表。指标CaO％MgO％SiO2％轻烧白云石≥42≥28≤5.5粒度：10~50mm，＜10mm和＞50mm比例各不大于10%。3.2.9活性石灰3.2.9.1化学成分CaO≥88.0%，SiO2≤2.0%，S≤0.08%，P≤0.01%。3.2.9.2物理指标生过烧率（目测法）≤12%，灼减≤5%，活性度（4mol/ml，40±1℃，10min）≥300ml，粒度5~50mm，＜5mm和＞50mm比例之和不大于10%3.2.9.3其他执行YB/T042。3.2.10保护渣3.2.10.145#钢保护渣规格如下表。理化指标标准R（%）0.60—0.80SiO2（%）28.0—36.0CaO（%）18.5—26.5AL2O3（%）≤7.0Fe2O3（%）≤4.0MgO（%）≤4.0R2O（%）6.5—12.5F（%）3.5—7.5第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页C固（%）15.0—21.0H2O≤0.50熔点℃1070—1150粘度Pa.s/1300℃0.30—0.703.2.10.2H型坯保护渣规格如下表。理化指标标准R（%）0.96—1.16SiO2（%）23.3—31.3CaO（%）25.0—33.0AL2O3（%）7.5—11.5Fe2O3（%）≤4.0MgO（%）≤5.0R2O（%）≤7.0F（%）≤6.0C固（%）11.5—16.5H2O≤0.50熔点℃1130—1210粘度Pa.s/1300℃0.55—0.953.2.10.3G20保护渣规格如下表。理化指标标准R（%）0.826—1.02SiO2（%）27.0—35.0CaO（%）24.5—32.5AL2O3（%）≤6.0Fe2O3（%）≤4.0MgO（%）≤6.0R2O（%）2.0—8.0F（%）3.0—7.0C固（%）11.0—17.0H2O≤0.50熔点℃1100—1180粘度Pa.s/1300℃0.17—0.373.2.11三元合成渣三元合成...
