给水管道工程施工监理实施细则VIP免费

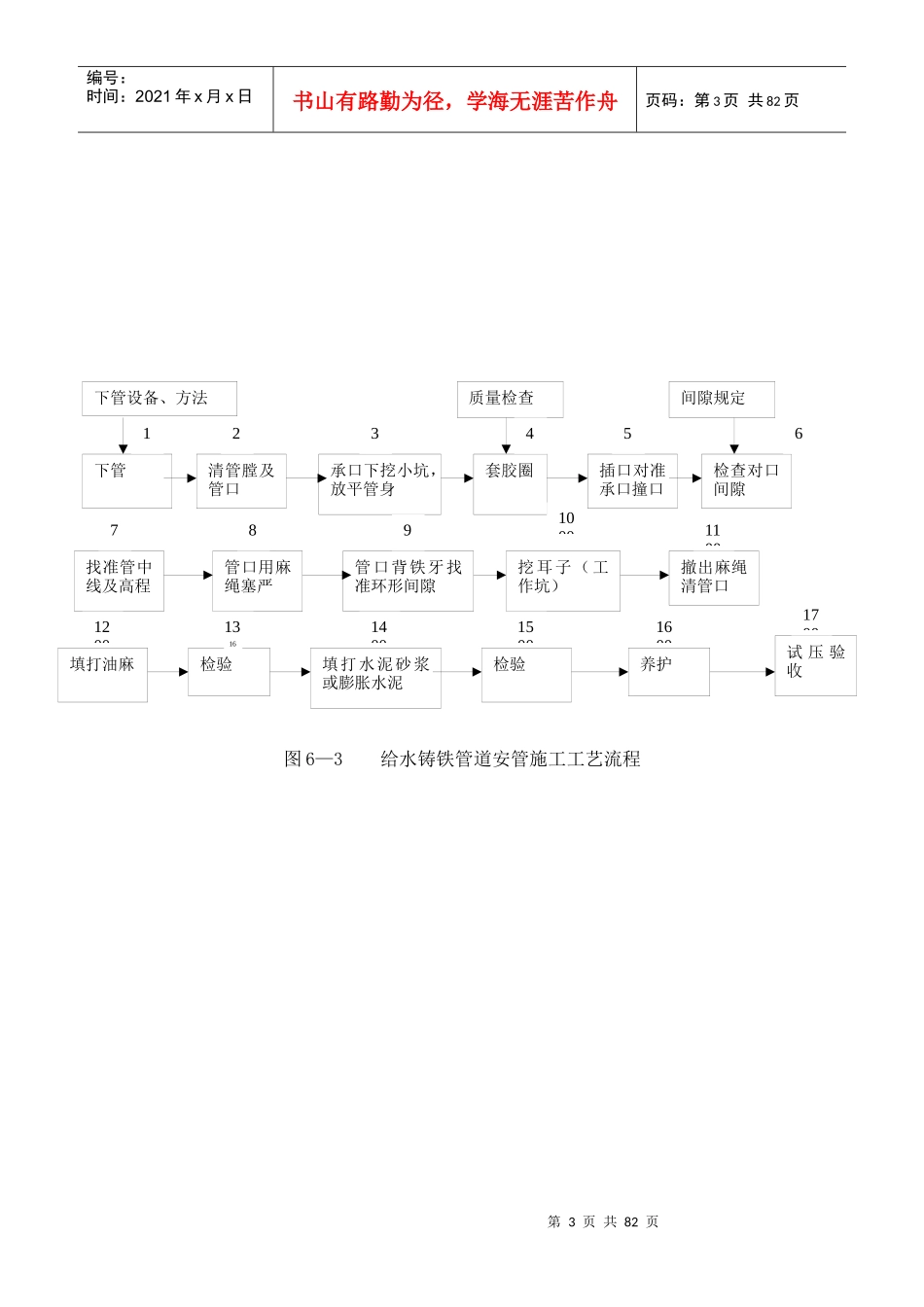

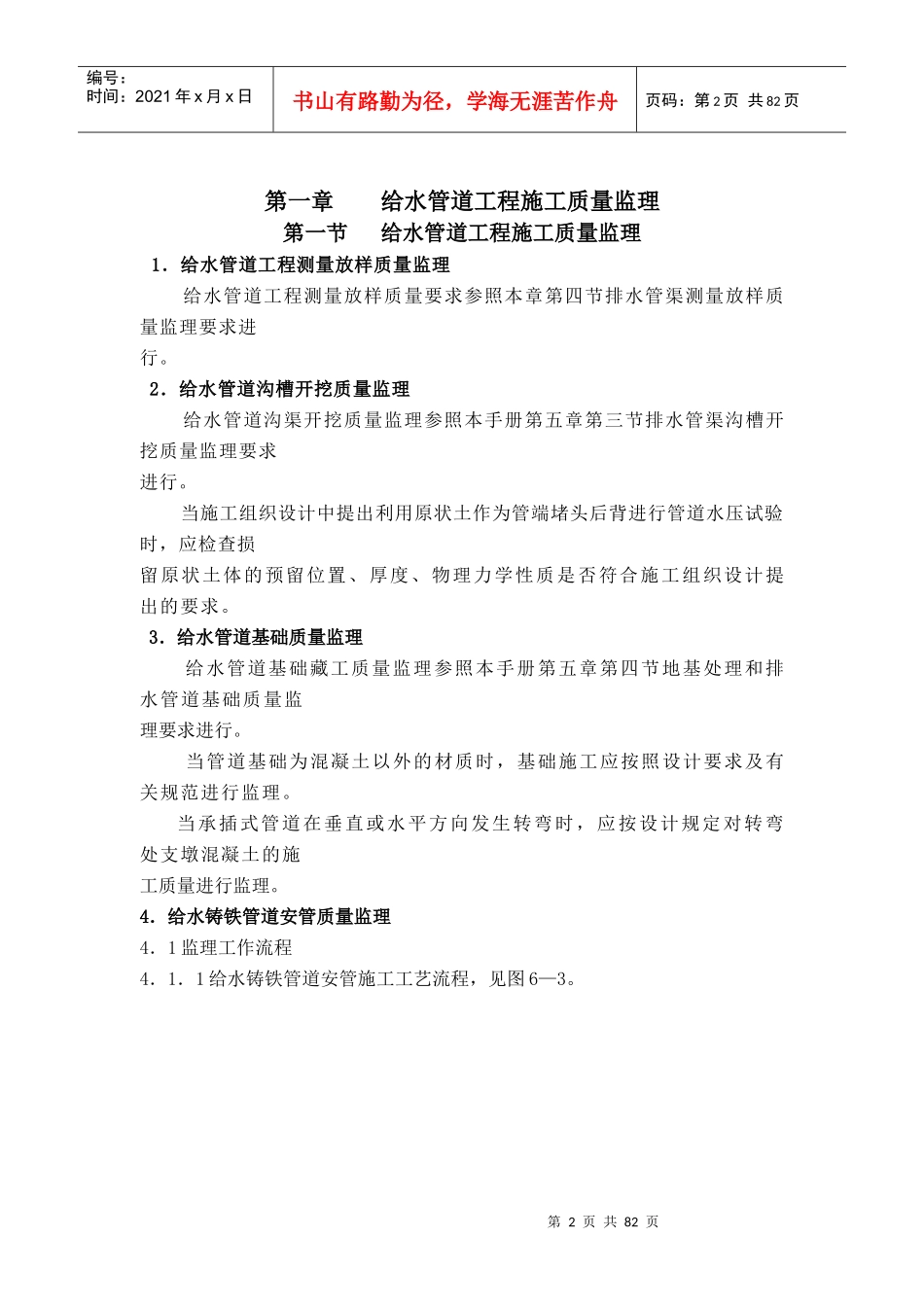

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页监理实施细则第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页第一章给水管道工程施工质量监理第一节给水管道工程施工质量监理1．给水管道工程测量放样质量监理给水管道工程测量放样质量要求参照本章第四节排水管渠测量放样质量监理要求进行。2．给水管道沟槽开挖质量监理给水管道沟渠开挖质量监理参照本手册第五章第三节排水管渠沟槽开挖质量监理要求进行。当施工组织设计中提出利用原状土作为管端堵头后背进行管道水压试验时，应检查损留原状土体的预留位置、厚度、物理力学性质是否符合施工组织设计提出的要求。3．给水管道基础质量监理给水管道基础藏工质量监理参照本手册第五章第四节地基处理和排水管道基础质量监理要求进行。当管道基础为混凝土以外的材质时，基础施工应按照设计要求及有关规范进行监理。当承插式管道在垂直或水平方向发生转弯时，应按设计规定对转弯处支墩混凝土的施工质量进行监理。4．给水铸铁管道安管质量监理4．1监理工作流程4．1．1给水铸铁管道安管施工工艺流程，见图6—3。第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页图6—3给水铸铁管道安管施工工艺流程下管设备、方法填打水泥砂浆或膨胀水泥撤出麻绳清管口挖耳子（工作坑）检验检查对口间隙清管膛及管口套胶圈找准管中线及高程管口背铁牙找准环形间隙承口下挖小坑，放平管身填打油麻下管插口对准承口撞口管口用麻绳塞严检验试压验收养护质量检查间隙规定1234678591000131700110014001500120016001600第4页共82页第3页共82页填写开工申请承包人承包人填写每到工序质量检验报验单签认给水工程交工验收证书监理工程师返工监理工程师审批监理工程师审批监理检查结果报监理工程师同意不同意合格·自检合格·试验资料·监理旁站编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页4.1.2监理工作流程，见图6—4图6—4给水铸铁管道安管质量监理工作流程4．2监理工作要点4．2．1审批承包人开工报告，检查人员、材料、机具进场情况，施工措施落实情况，现场施工条件是否具备等。4．2．2检查管材质量证书，对每根管子的外观均应进行检查。4．2．3复查沟槽开挖排水情况，基础施工质量，以预防浮管事故发生，保·施工方案，工艺流程·管材配件阀门检验资料·进场人员、设备第5页共82页第4页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共82页证安管顺利进行。4．2．4复查铸铁管对口最大间隙，承插口的环形间隙，承插口接口允许转角是否符合有关规定。4．2．5检查铸铁管接口工作坑开挖尺寸是否符合表6—1的规定，以满足接口施工要求。4．3质量标准、检测频率与方法4．3．1铸铁管承口和插口的对日闯隙，最大不得超过表6—2。铸铁管接口工作坑尺寸表6-1铸铁管承口和插口的对口最大间隙表6-2管径(mm)工作坑尺寸(m)宽度长度深度承口前承日后75～200250～700800—1200管径+管径+管径+0.81.01.00.20.3O.3O.30.4O.5管径(mm)沿直线铺设时(nn)沿曲线铺设时(rnm)75100～250300～500600～700800～9001000～12004567895710121517第6页共82页第5页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共82页4．3．2铸铁管接口的环形间隙应均匀，允许偏差见表6．3。铸铁管承插接口的环形间隙标准尺寸及允许偏差表6-3管径（mm）标准环形间隙（mm）允许偏差（mm）75~20010＋3－2250~45011500~90012＋4－21000~1200134.3.3铸铁管的允许转角，见表6-4。公称直径（mm）允许转角（度）≤500＞500214.3.4给水铸铁警安管质量监理汇总表表6一5项目质量标准允许误差(mm)检验频率检验方法检验程序认可程序备注管道高程中线位移立管垂直度按设计要求±1010每米2且不大于lO抽查对每节管分别取2点用水准仪测用尺量用垂线和尺量监理在场，与承包人共同选管段取点，由承包人填表；监理员签署评语及姓名须经监理工程师书面认可承插口环形间隙标准环形闻隙(mm)10+3—2同上用...
