高端电子及包装材料项目纯拉伸机组安装施工方案VIP免费

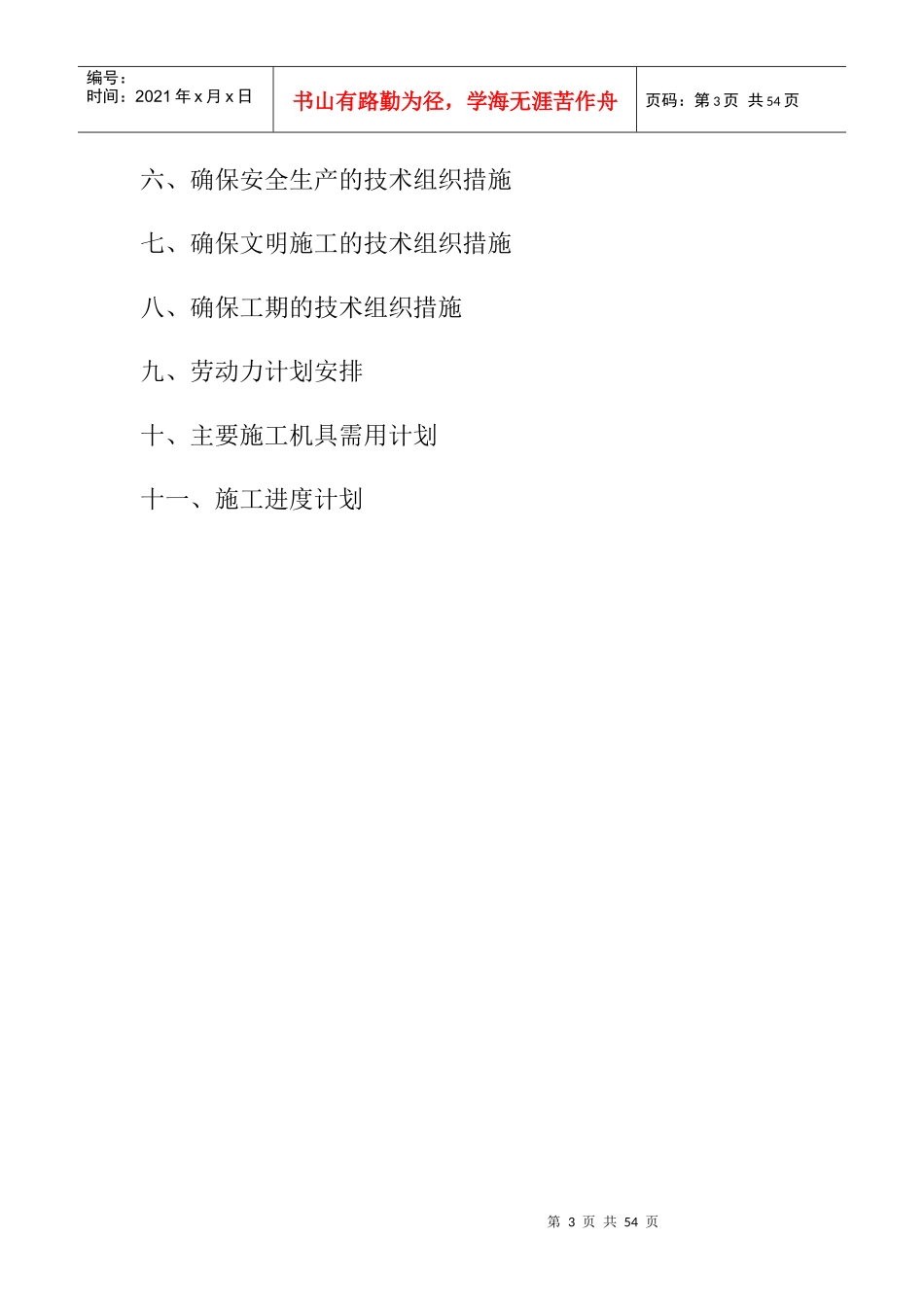

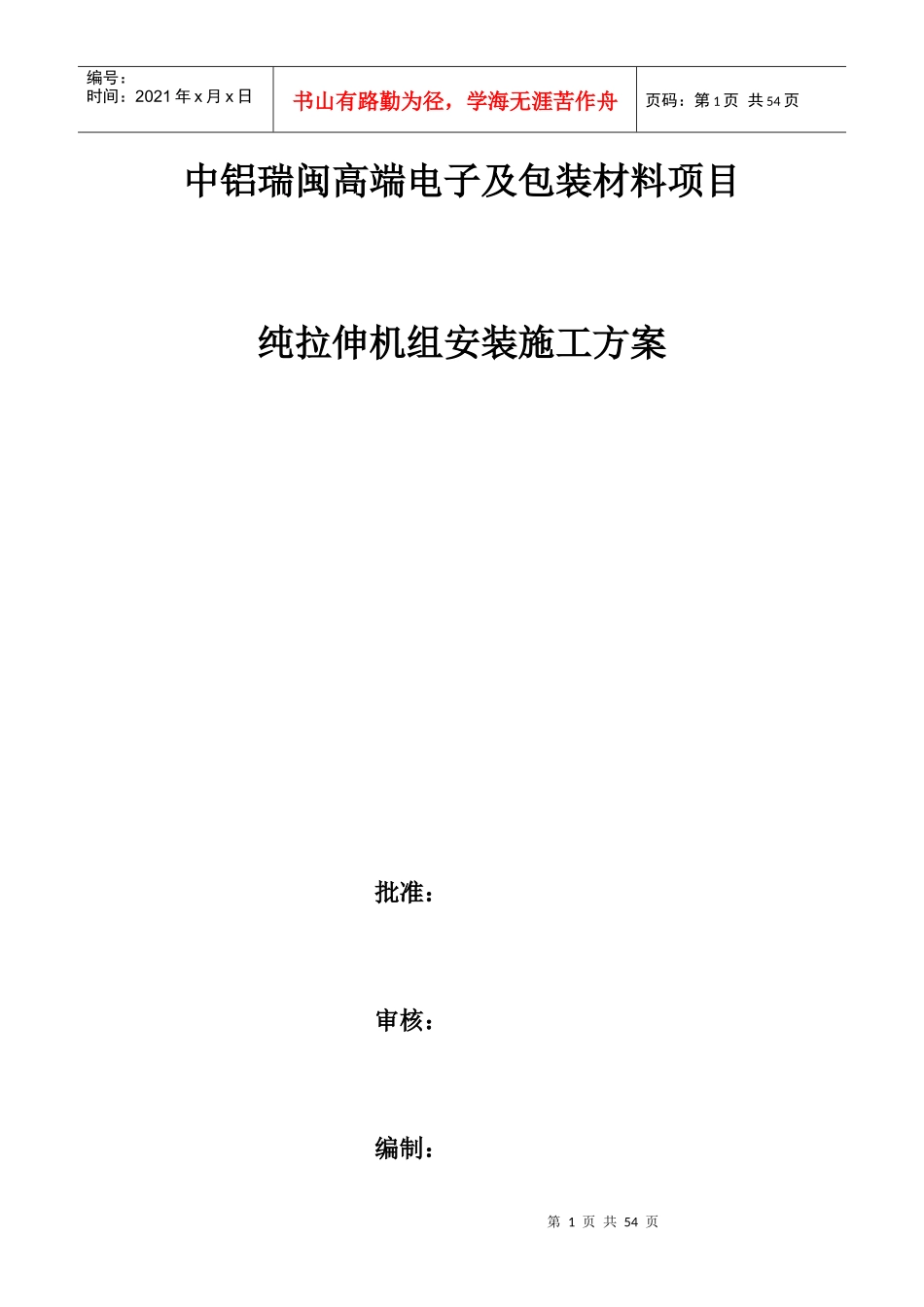

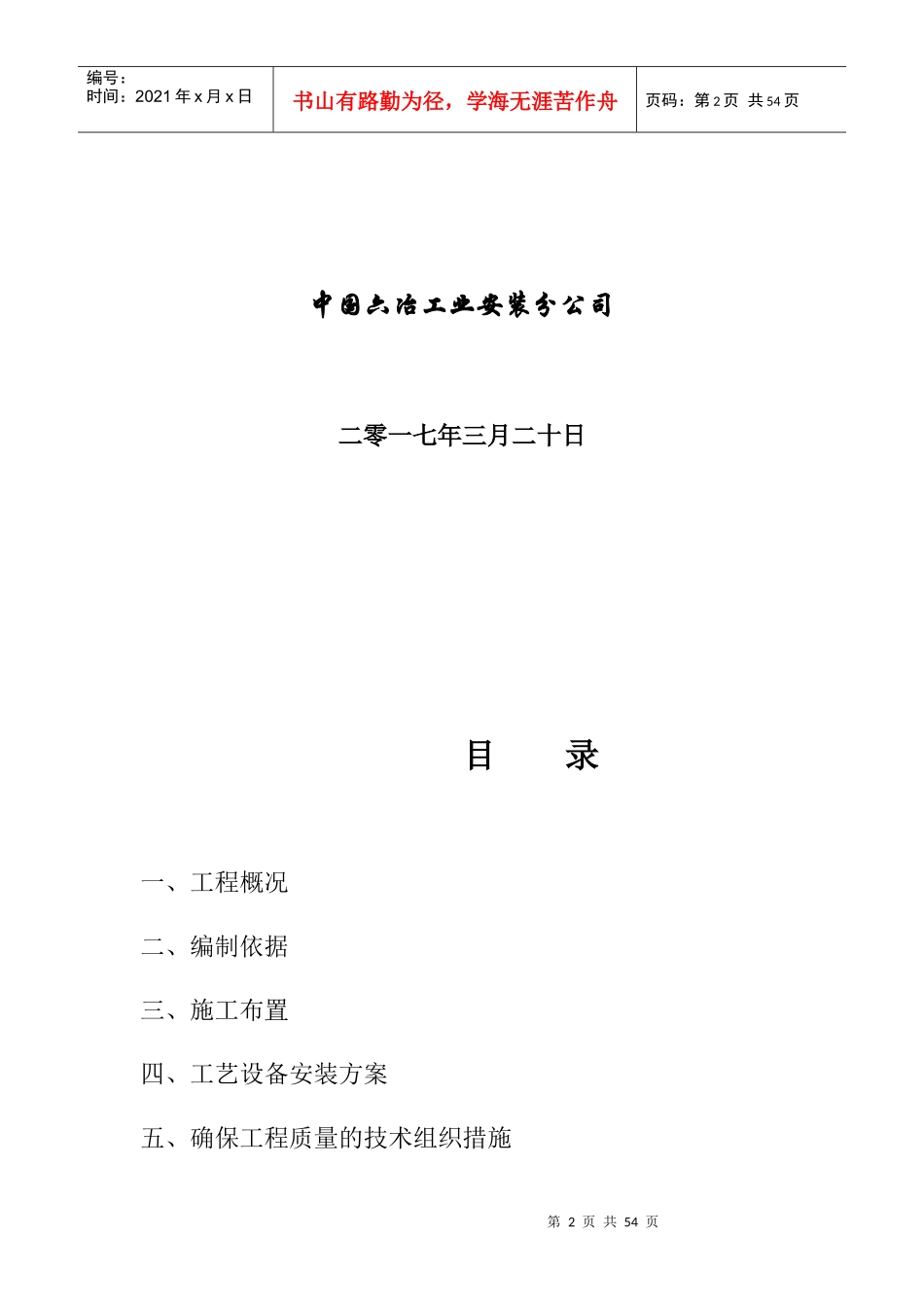

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页中铝瑞闽高端电子及包装材料项目纯拉伸机组安装施工方案批准：审核：编制：第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页中国六冶工业安装分公司二零一七年三月二十日目录一、工程概况二、编制依据三、施工布置四、工艺设备安装方案五、确保工程质量的技术组织措施第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页六、确保安全生产的技术组织措施七、确保文明施工的技术组织措施八、确保工期的技术组织措施九、劳动力计划安排十、主要施工机具需用计划十一、施工进度计划第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页一、工程概况纯拉伸机组现位于奥科宁克秦皇岛铝业有限公司，位于秦皇岛市海港区北环路98号，现根据需要搬往福建省福清市江镜镇华侨农场内，主要包含机械设备约750吨左右（大部分已运至施工现场少部分在马尾等待转运），以及配套的电气柜、电缆、介质系统的整理安装等。此工程为搬迁改造安装工程，考虑到安装工程量大、设备部件多、设备基础未全部施工完工、厂房屋面未封、地坪未做、行车未安装、施工多为高空或交叉作业、且危险性大、动火要求高、设备吨位体积大等因素，因此施工人员必须统一思想，认真熟悉现场环境及工艺设备情况，严格按操作规程，动火方案施工，高标准，严要求，保质保量保安全完成本项安装工程，为确保施工顺利进行，便于施工，降低成本，确保安全，特制订此方案。第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页纯拉伸机组主要设备包括：离线检查站单元，拉伸机单元，清洗单元，开卷机，卷取机，出口蓄料塔，入口蓄料塔，开卷活动支撑，卷曲活动支撑，出口装置，入口装置，开口器，碎边剪，带材连接站，液压站，润滑油系统泵站，卸料装置，光电检测装置，测温装置等设备，以及与之相配套的液压、稀油润滑、气动、清洗单元管道系统、冷却水、电气操作及控制系统。工程有如下特点：a、设备安装任务量大。纯拉伸机组等设备安装精度高。单列机组中只有主体设备就位安装后才能调整其相连设备。部分设备由于拆卸时或运输时解体需现场装配后安装。b、设备冷却、润滑、清洗、液压、气动及电气部分工作量大，中间配管现场制作的量大。受土建基础施工及相关的预埋管、预留孔洞工作影响较大。c、施工人员集中，工序交叉多，各工种应统筹协调。以设备安装工作为主线，及时给电气、管道等专业提供施工条件。d、技术工人、设备机具、工量卡具等是保证工程顺利进行的前提保第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页障，应加强统一协调，做好人员、物资准备，加大投入，严格按照施工进度计划完成阶段性施工任务，顺利到达合同工期。二、编制依据招标文件及施工图《工程测量规范》GB50026—93《建筑工程施工质量验收统一标准》GB50300—2001《钢结构工程施工质量验收规范》（GB50205－2001）《给水排水管道工程施工及验收规范》（GB50268－97）《工业金属管道工程施工及验收规范》（GB50235－97）《工业金属管道工程质量检验评定标准》（GB50184－93）《现场设备、工业管道焊接工程施工及验收规范》（GB50236－98）第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页《设备及管道绝热工程施工及验收规范》（GBJ126－89）《机械设备安装工程施工及验收通用规范》（GB50231－98）《制冷设备、空气分离设备安装工程施工及验收规范》（GB50274－98）《压缩机、风机、泵安装工程施工及验收规范》（GB50275－98）《冶金机械设备安装工程施工及验收规范》（98年合订本）《工业安装工程质量检验评定标准》（GB50252－2002）《通风与空调工程质量检验评定标准》（GBJ304－88）《自动化仪表安装工程质量检验评定标准》（GBJ131－90）《冶金机电安装工程质量检验评定标...
