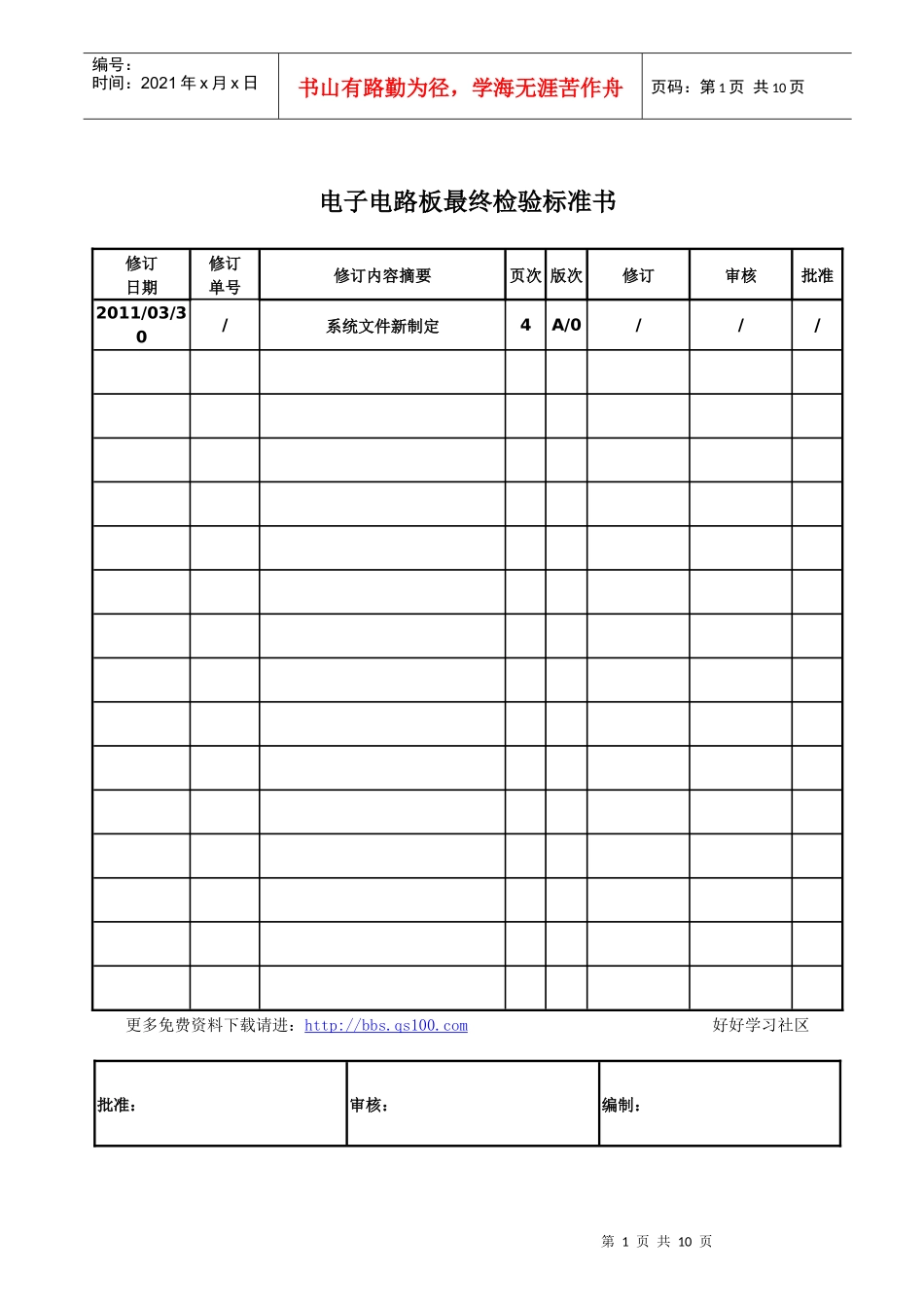

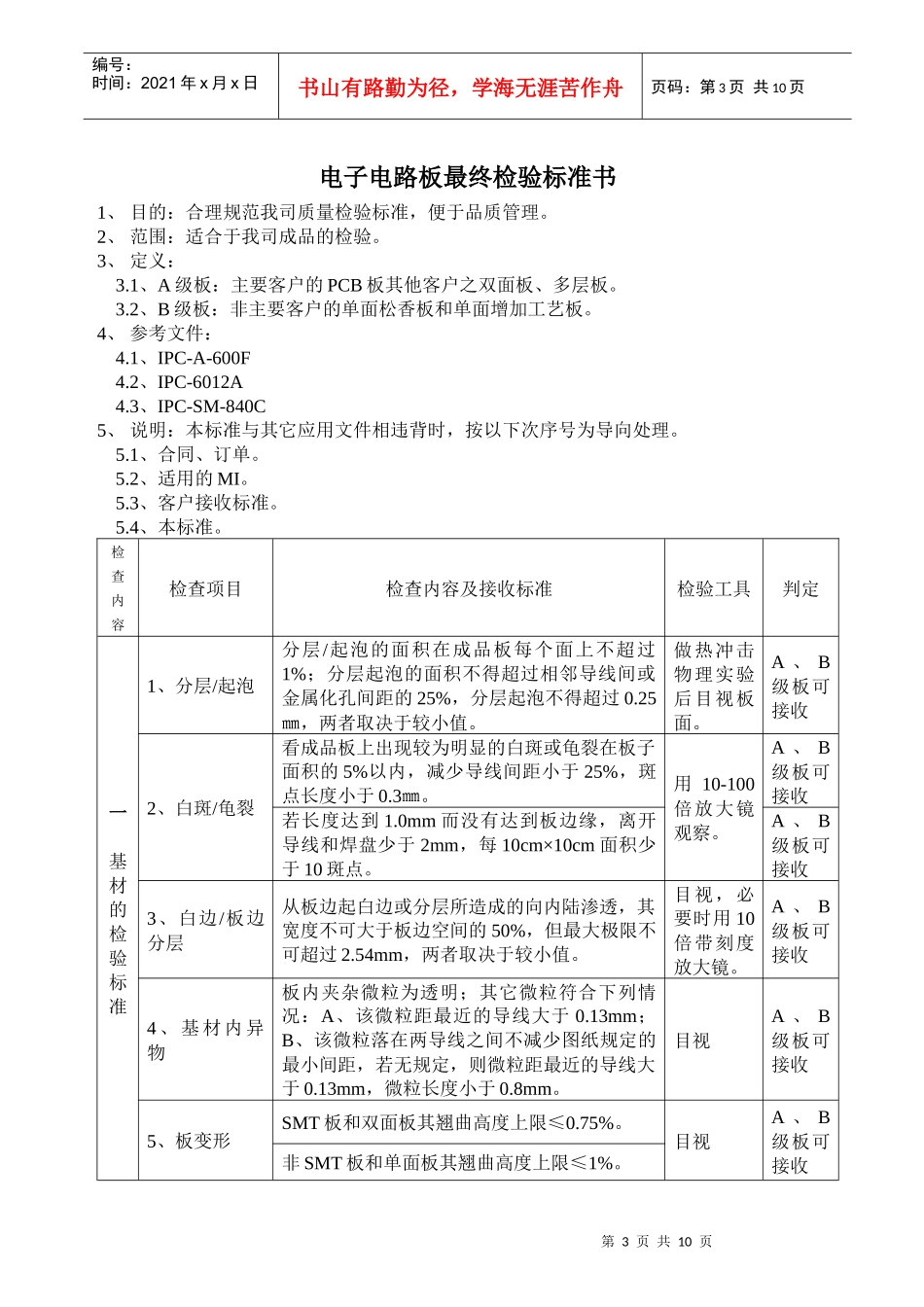

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电子电路板最终检验标准书修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定4A/0///更多免费资料下载请进：http://bbs.qs100.com好好学习社区批准：审核：编制：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页电子电路板最终检验标准书1、目的：合理规范我司质量检验标准，便于品质管理。2、范围：适合于我司成品的检验。3、定义：3.1、A级板：主要客户的PCB板其他客户之双面板、多层板。3.2、B级板：非主要客户的单面松香板和单面增加工艺板。4、参考文件：4.1、IPC-A-600F4.2、IPC-6012A4.3、IPC-SM-840C5、说明：本标准与其它应用文件相违背时，按以下次序号为导向处理。5.1、合同、订单。5.2、适用的MI。5.3、客户接收标准。5.4、本标准。检查内容检查项目检查内容及接收标准检验工具判定一基材的检验标准1、分层/起泡分层/起泡的面积在成品板每个面上不超过1%；分层起泡的面积不得超过相邻导线间或金属化孔间距的25%，分层起泡不得超过0.25㎜，两者取决于较小值。做热冲击物理实验后目视板面。A、B级板可接收2、白斑/龟裂看成品板上出现较为明显的白斑或龟裂在板子面积的5%以内，减少导线间距小于25%，斑点长度小于0.3㎜。用10-100倍放大镜观察。A、B级板可接收若长度达到1.0mm而没有达到板边缘，离开导线和焊盘少于2mm，每10cm×10cm面积少于10斑点。A、B级板可接收3、白边/板边分层从板边起白边或分层所造成的向内陆渗透，其宽度不可大于板边空间的50%，但最大极限不可超过2.54mm，两者取决于较小值。目视，必要时用10倍带刻度放大镜。A、B级板可接收4、基材内异物板内夹杂微粒为透明；其它微粒符合下列情况：A、该微粒距最近的导线大于0.13mm；B、该微粒落在两导线之间不减少图纸规定的最小间距，若无规定，则微粒距最近的导线大于0.13mm，微粒长度小于0.8mm。目视A、B级板可接收5、板变形SMT板和双面板其翘曲高度上限≤0.75%。目视A、B级板可接收非SMT板和单面板其翘曲高度上限≤1%。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页6、用错板料拒收。目视，必要时用千分尺A、B级板拒收7、板污拒收，必须能清洗干净。目视A、B级板拒收检查内容检查项目检查内容及接收标准检验工具判定一基材的检验标准8、露织纹成品板基材表面的玻璃布被树脂完全覆盖，但玻璃纤维尚未断裂。目视，必要时用10-100倍放大镜。A级板拒收，B级板接收基材表面的玻璃如织纹可隐约看见，而玻璃纤维被树脂完全覆盖。A、B级板可接收9、麻点（凹点）和微坑成品板基材上的磨点其直径小于0.075mm，但3.2mm的直径圈内不超过3个。用10-100倍放大镜观察。A、B级板可接收微坑，麻点直径小于0.075mm，且未超过板子面积5%。A级板拒收B级板接收若直径大于0.075mm，有缺陷的板子每面的总面积超过5%则应报废。A、B级板拒收板子两面上有缺陷的面积超过1%。A、B级板拒收二孔径的检验标准1、孔径钻孔孔径公差±0.05mm啤孔孔径公差±0.10mm针规A、B级板可接收2、孔位过电孔允许偏孔，但不许断颈。目视，必要时用10-100倍放大镜测量。A、B级板可接收单面板插件孔偏孔余环保证≥0.10mm。双面板插件孔偏孔余环保证≥0.05mm3、孔数不允许多孔/少孔。目视，必要时核对MI分孔图。A、B级板拒收4、孔无铜拒收。电子测试A、B级板拒收5、孔铜厚度金板平均厚度20um，最薄区域18um。用金相显微镜观察微切片测量。A级板接收锡板平均厚度25um，最薄区域20um。6、孔内异物插件孔不影响孔径。针规、追线机测量。A、B级板接收过电孔不影响导通。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页7、孔污不可有孔污，必须清除。目视A、B级板拒收8、绿油入孔插件孔不允许，过电孔允许。目视A、B级板拒收9、孔内氧化孔内氧化用化学方法能除去允许。目视A、B级板接收10、...
