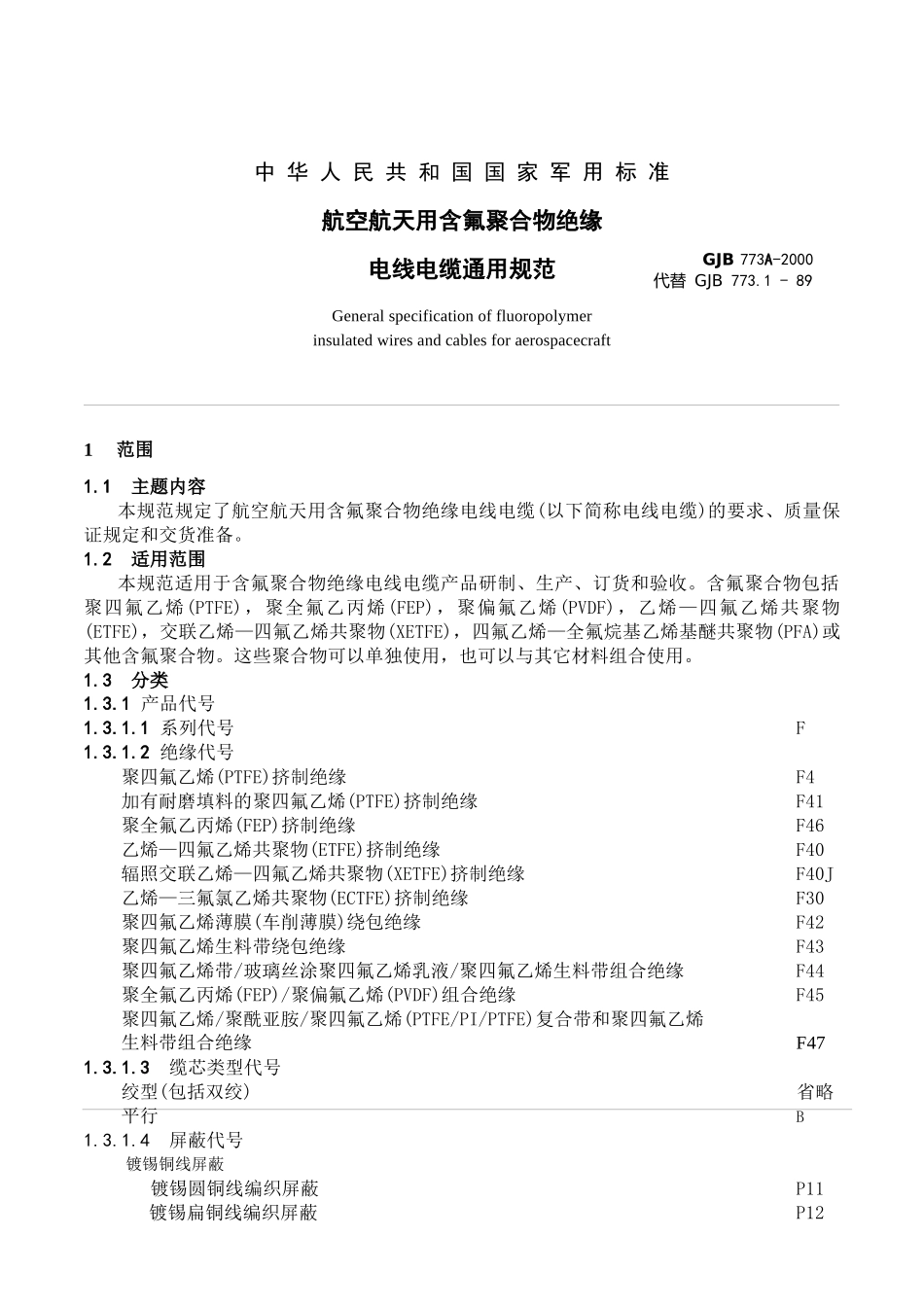

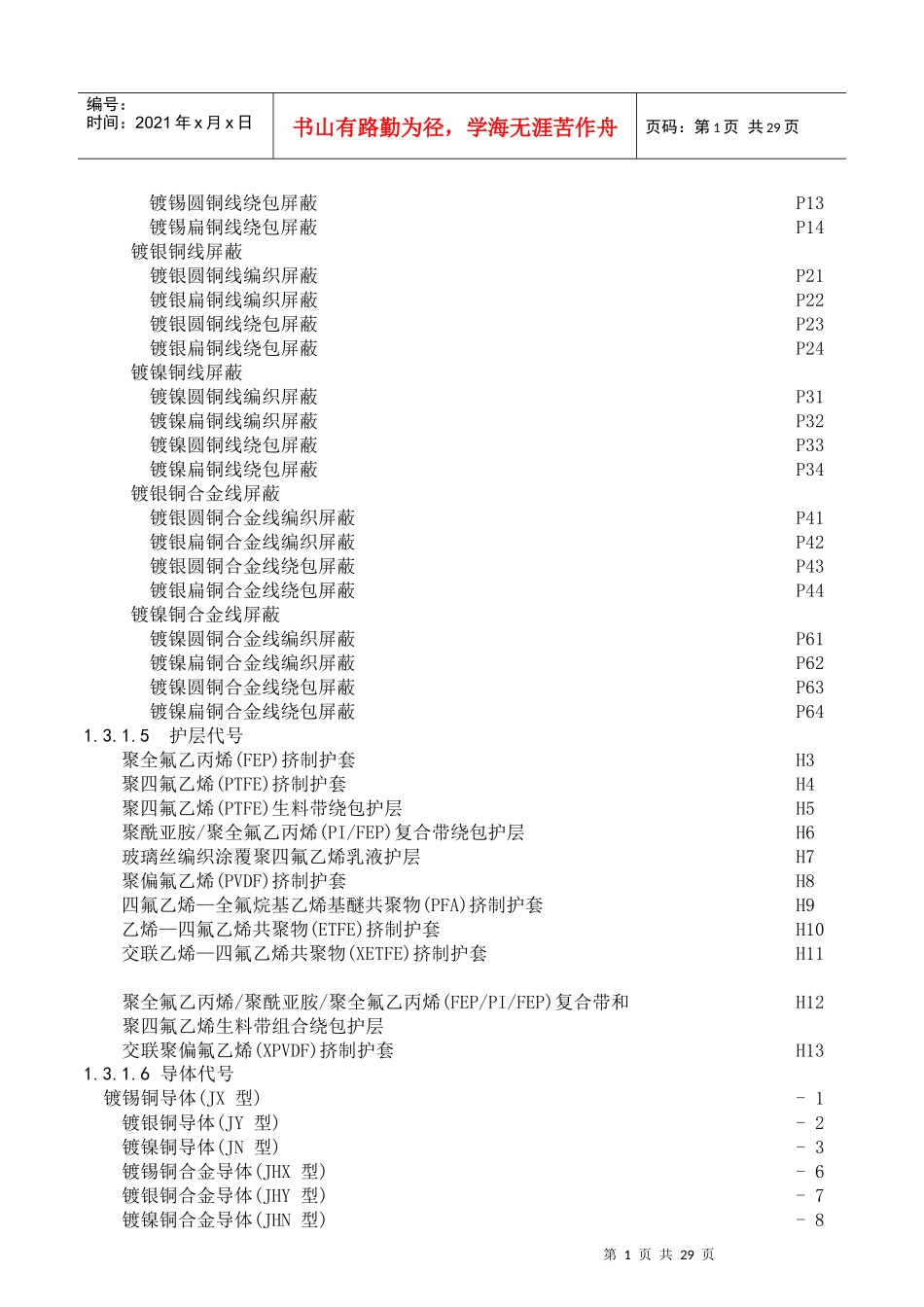

中华人民共和国国家军用标准航空航天用含氟聚合物绝缘电线电缆通用规范Generalspecificationoffluoropolymerinsulatedwiresandcablesforaerospacecraft1范围1.1主题内容本规范规定了航空航天用含氟聚合物绝缘电线电缆(以下简称电线电缆)的要求、质量保证规定和交货准备。1.2适用范围本规范适用于含氟聚合物绝缘电线电缆产品研制、生产、订货和验收。含氟聚合物包括聚四氟乙烯(PTFE)，聚全氟乙丙烯(FEP)，聚偏氟乙烯(PVDF)，乙烯—四氟乙烯共聚物(ETFE)，交联乙烯—四氟乙烯共聚物(XETFE)，四氟乙烯—全氟烷基乙烯基醚共聚物(PFA)或其他含氟聚合物。这些聚合物可以单独使用，也可以与其它材料组合使用。1.3分类1.3.1产品代号1.3.1.1系列代号F1.3.1.2绝缘代号聚四氟乙烯(PTFE)挤制绝缘F4加有耐磨填料的聚四氟乙烯(PTFE)挤制绝缘F41聚全氟乙丙烯(FEP)挤制绝缘F46乙烯—四氟乙烯共聚物(ETFE)挤制绝缘F40辐照交联乙烯—四氟乙烯共聚物(XETFE)挤制绝缘F40J乙烯—三氟氯乙烯共聚物(ECTFE)挤制绝缘F30聚四氟乙烯薄膜(车削薄膜)绕包绝缘F42聚四氟乙烯生料带绕包绝缘F43聚四氟乙烯带/玻璃丝涂聚四氟乙烯乳液/聚四氟乙烯生料带组合绝缘F44聚全氟乙丙烯(FEP)/聚偏氟乙烯(PVDF)组合绝缘F45聚四氟乙烯/聚酰亚胺/聚四氟乙烯(PTFE/PI/PTFE)复合带和聚四氟乙烯生料带组合绝缘F471.3.1.3缆芯类型代号绞型(包括双绞)省略平行B1.3.1.4屏蔽代号镀锡铜线屏蔽镀锡圆铜线编织屏蔽P11镀锡扁铜线编织屏蔽P12GJB773A-2000代替GJB773.1-89第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页镀锡圆铜线绕包屏蔽P13镀锡扁铜线绕包屏蔽P14镀银铜线屏蔽镀银圆铜线编织屏蔽P21镀银扁铜线编织屏蔽P22镀银圆铜线绕包屏蔽P23镀银扁铜线绕包屏蔽P24镀镍铜线屏蔽镀镍圆铜线编织屏蔽P31镀镍扁铜线编织屏蔽P32镀镍圆铜线绕包屏蔽P33镀镍扁铜线绕包屏蔽P34镀银铜合金线屏蔽镀银圆铜合金线编织屏蔽P41镀银扁铜合金线编织屏蔽P42镀银圆铜合金线绕包屏蔽P43镀银扁铜合金线绕包屏蔽P44镀镍铜合金线屏蔽镀镍圆铜合金线编织屏蔽P61镀镍扁铜合金线编织屏蔽P62镀镍圆铜合金线绕包屏蔽P63镀镍扁铜合金线绕包屏蔽P641.3.1.5护层代号聚全氟乙丙烯(FEP)挤制护套H3聚四氟乙烯(PTFE)挤制护套H4聚四氟乙烯(PTFE)生料带绕包护层H5聚酰亚胺/聚全氟乙丙烯(PI/FEP)复合带绕包护层H6玻璃丝编织涂覆聚四氟乙烯乳液护层H7聚偏氟乙烯(PVDF)挤制护套H8四氟乙烯—全氟烷基乙烯基醚共聚物(PFA)挤制护套H9乙烯—四氟乙烯共聚物(ETFE)挤制护套H10交联乙烯—四氟乙烯共聚物(XETFE)挤制护套H11聚全氟乙丙烯/聚酰亚胺/聚全氟乙丙烯(FEP/PI/FEP)复合带和H12聚四氟乙烯生料带组合绕包护层交联聚偏氟乙烯(XPVDF)挤制护套H131.3.1.6导体代号镀锡铜导体(JX型)-1镀银铜导体(JY型)-2镀镍铜导体(JN型)-3镀锡铜合金导体(JHX型)-6镀银铜合金导体(JHY型)-7镀镍铜合金导体(JHN型)-8第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页铝导休(JL型)-111.3.1.7重量类型代号轻型Q普通型省略重型Z1.3.2产品表示方法1.3.2.1产品用型号、规格及详细规范编号表示。1.3.2.2电线绝缘的颜色，若需要时，应在规格后注明；未注明者一律为本色。1.3.2.3举例a.镀镍铜芯耐磨PTFE绝缘电线，单芯，1.5mm2，灰色，表示为：FF41-31×1.5灰GJB773A/14A–2000b.镀锡铜芯FEP绝缘镀锡圆铜线纺织屏蔽电缆，3芯，0.3mm2，本色，表示为：FF46P11-13×0.3GJB773A/A10–2000c.铝芯PTFE/玻璃丝组合绝缘电线,单芯,70mm2,本色,表示为:FF44-111×70GJB773A/18A–20002引用文件GB484–1993车用汽油GB1788–19792号喷气燃料GB2900.10–1984电工名词术语电线电缆GB/T2951–1997电缆绝缘和护套材料通用试验方法GB/T3048–1994电线电缆电性能试验方法GB4074.15–1983漆包线试验方法往复刮漆试验GB4909–1985裸电线试验方法GB6537–19943号喷气燃料GB6995–1986电线电缆识别标志方法GB11019–1989镀镍圆铜线GB17–84航空电线电缆试验方法GJB135–864109号合成航空润滑油GJB150.10–86军用设备环境试验方法霉菌试验GJB179A–96计...
