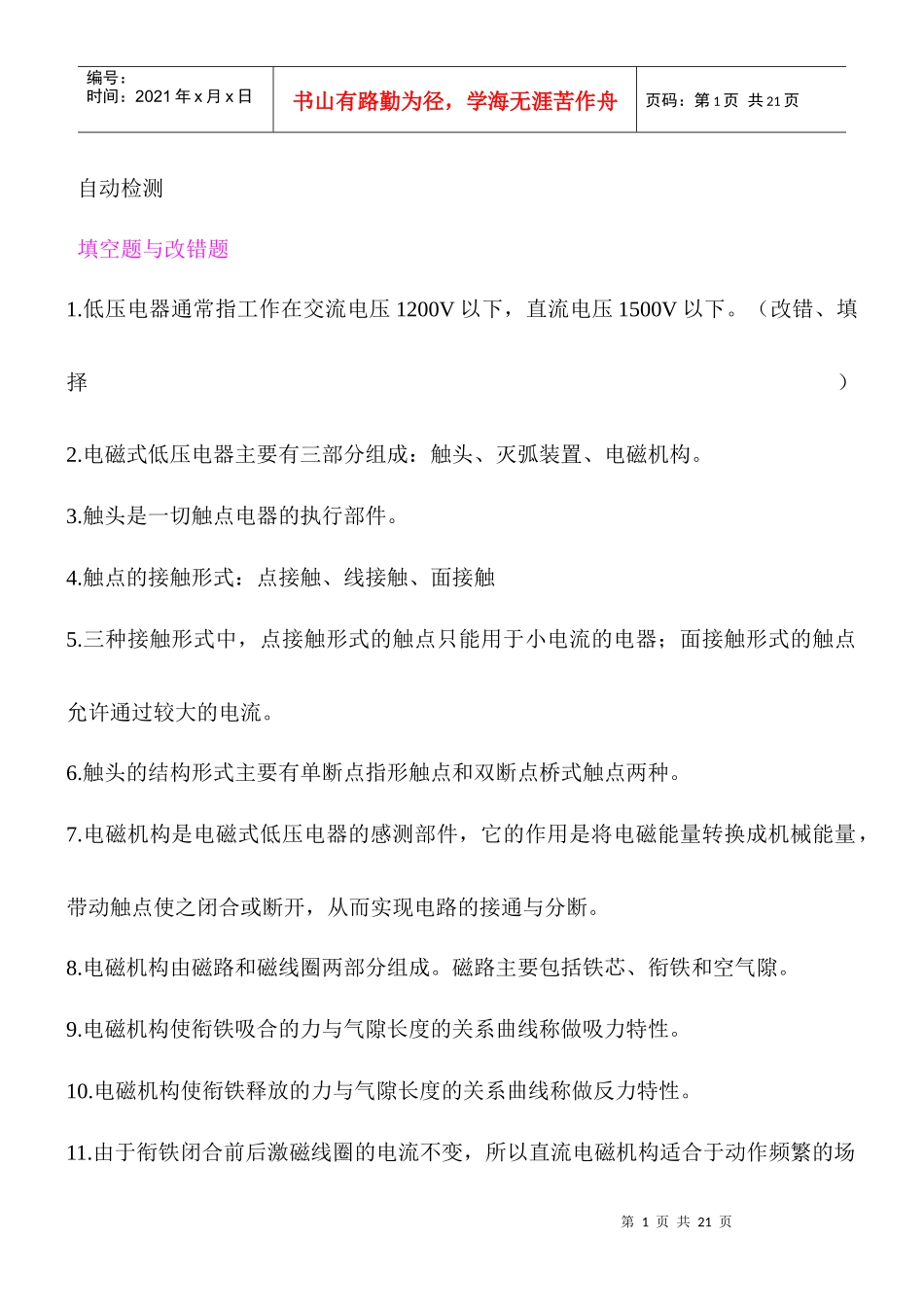

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页自动检测填空题与改错题1.低压电器通常指工作在交流电压1200V以下，直流电压1500V以下。（改错、填择）2.电磁式低压电器主要有三部分组成：触头、灭弧装置、电磁机构。3.触头是一切触点电器的执行部件。4.触点的接触形式：点接触、线接触、面接触5.三种接触形式中，点接触形式的触点只能用于小电流的电器；面接触形式的触点允许通过较大的电流。6.触头的结构形式主要有单断点指形触点和双断点桥式触点两种。7.电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触点使之闭合或断开，从而实现电路的接通与分断。8.电磁机构由磁路和磁线圈两部分组成。磁路主要包括铁芯、衔铁和空气隙。9.电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性。10.电磁机构使衔铁释放的力与气隙长度的关系曲线称做反力特性。11.由于衔铁闭合前后激磁线圈的电流不变，所以直流电磁机构适合于动作频繁的场第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页合，且吸合后电磁吸力大，工作可靠性高。12.接触器的图形符号和文字符号13.接触器的线圈电压和额定电压是两个不同的概念，线圈电压应和控制电路的电压类型和等级相同。14.接触器的输入信号是电压信号。15.继电器是根据某种输入信号来接通或断开小电流控制电路，以实现远距离控制和保护的自动控制电路。16.继电器的输入量可以是电流、电压等电量，也可以是温度、时间、速度、压力等非电量。17.继电器一般由输入感测机构和输出执行机构两部分。18.电压继电器:使用时电压继电器的线圈与负载并联，其线圈的匝数多而线径细。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页（是电压线圈）19.电流继电器：使用时电流继电器的线圈与负载串联，其线圈的匝数少而线径细。（电流线圈）20.在控制电路中起信号传递、放大、切换和逻辑等作用的继电器称做中间继电器。它属于电压继电器的一种。21.热继电器的作用：它是利用电流的热效应原理以及发热组件热膨胀原理设计，实现三相交流电动机的超载保护。22.由于热继电器中发热组件有热惯性，在电路中不能做瞬时超载保护，更不能做短路保护，因此它不属于过电流继电器和熔断器。23.按极数来分：热继电器有单极、两极、和三极式三种。24.三极式热继电器又有不带断相保护和带断相保护。不带断相保护和带断相保护各适用于什么场合？不带断相保护适用于星型接法，带断相保护适用于三角形接法。25.超载特性：电动机在不超过允许温升的条件下，电动机的超载电流与电动机通电时间的关系。26.电动机的超载特性具有反时限特性。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页27.热继电器的保护特性应在电动机超载特性的邻近下方。28.热继电器主要由热组件、双金属片、触头系统等。29.双金属片是热继电器的感测的组件，由两种不同线膨胀系数的金属片经机械碾压而成。30.热继电器地方图形和文字元号：31.时间继电器：从得到输入信号开始，经过一定的延时后才输出信号的继电器。32.时间继电器的延时方式有两种：通电延时和断电延时。33.用电延时：接受输入信号后延迟一定的时间，输出信号才发生变化：当输入信号消失后，输出瞬时复原。34.断电延时：接受输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定的时间，输出才复原。35.时间继电器的图形和符号第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页36.速度继电器：按速度原则动作的继电器。它主要应用于三相笼型异步电动机的反接制动中，因此又称作反接制动控制器。37.感应式速度继电器主要由定子、转子和触点组成。38.一般感应式速度继电器转轴在120r/min左右时触点动作，在100r/min以下时触点复位。39.温度继电器：需要一种利用发热组件间接反映绕组温度并进行动作的继电器。40.低压断路器也称做自动开关或空气开关，它是非常重要...
