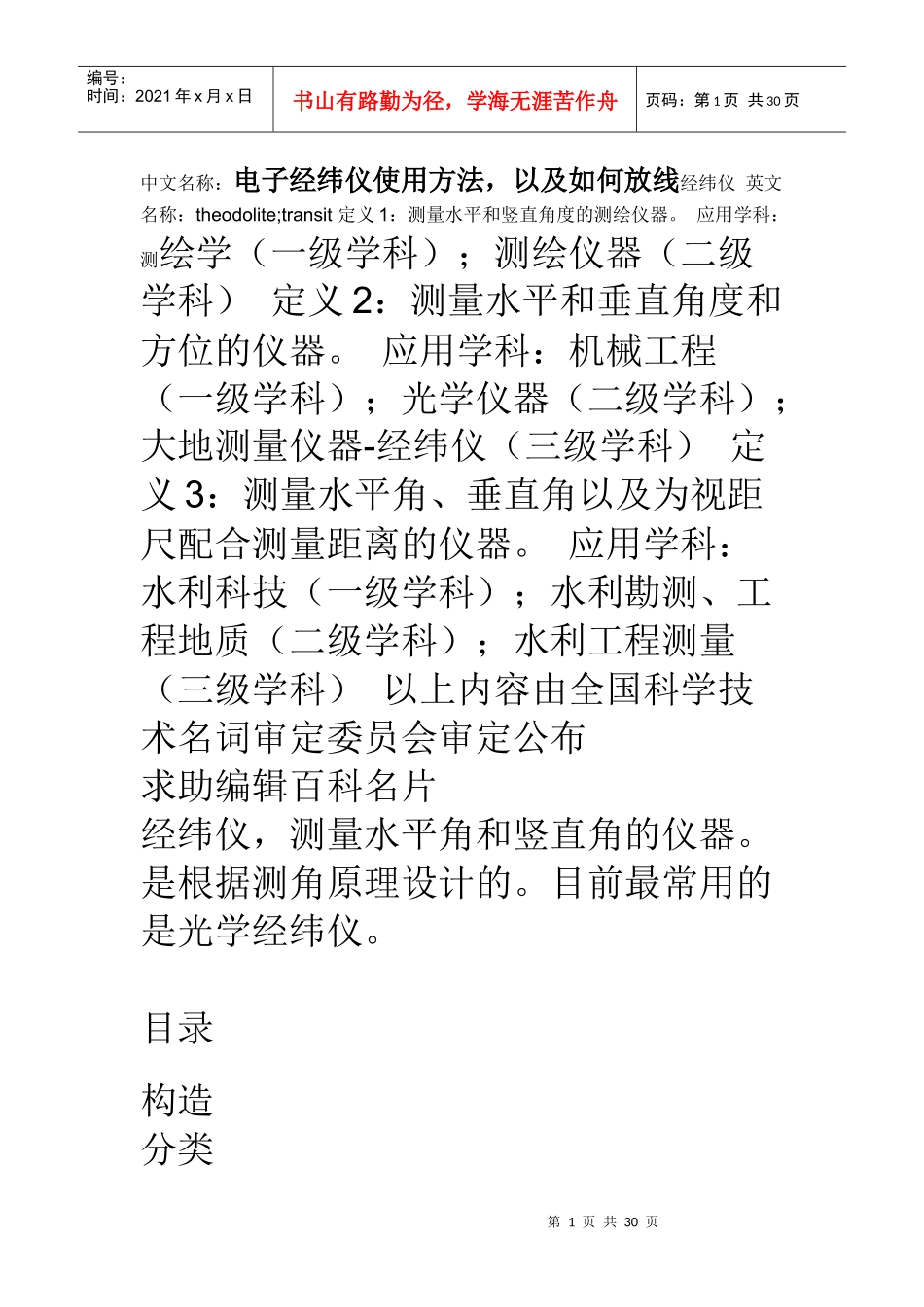

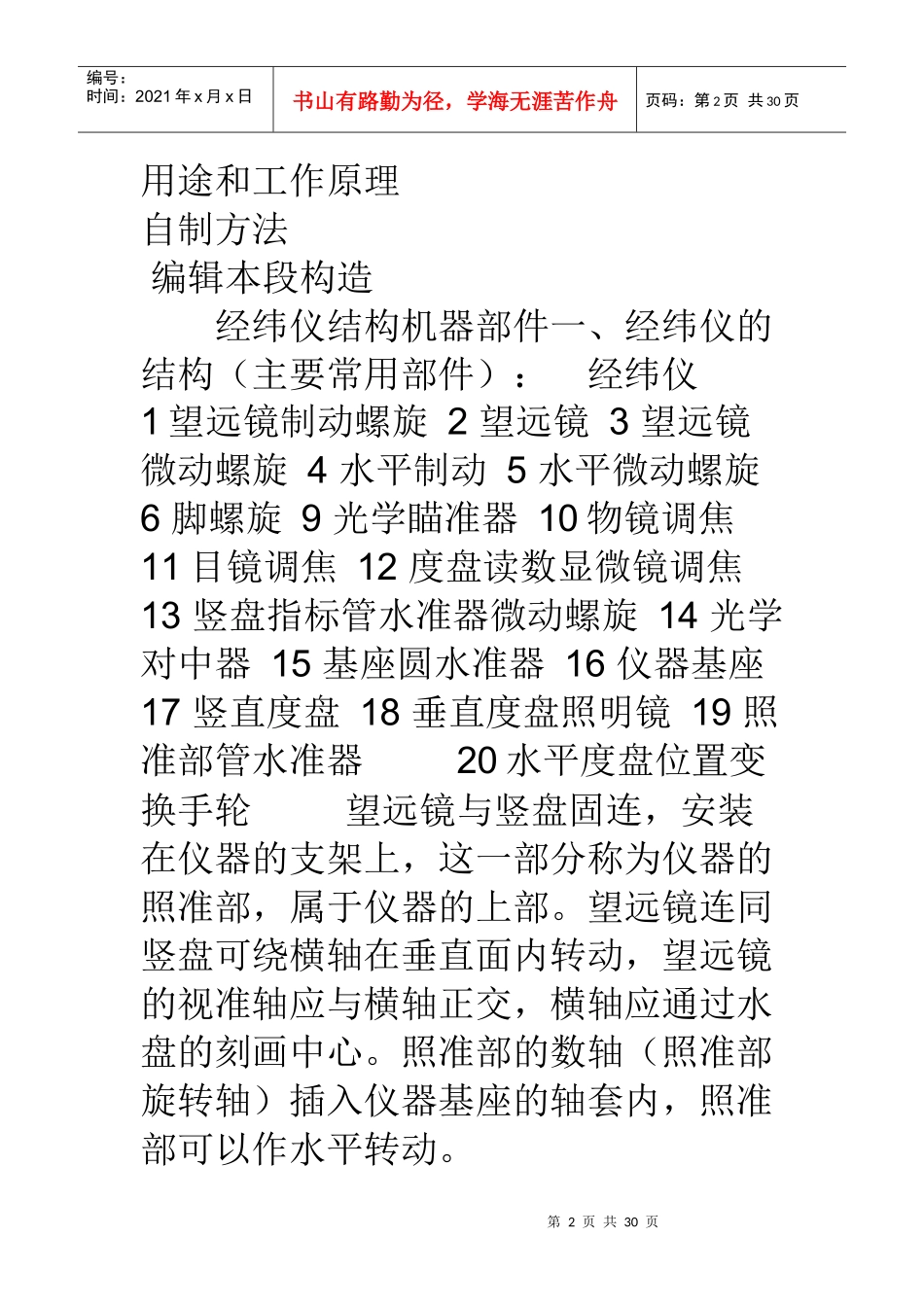

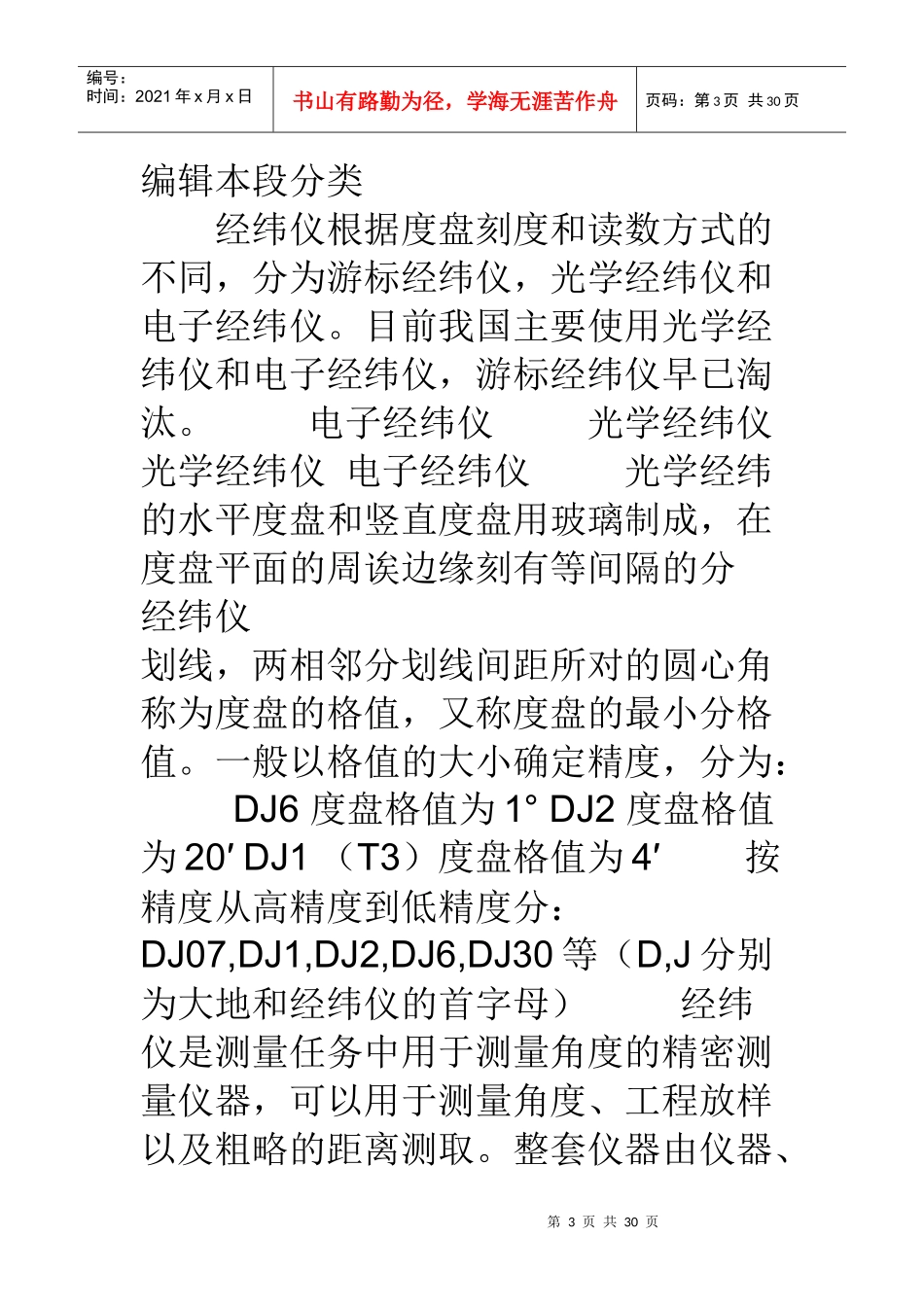

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页中文名称：电子经纬仪使用方法，以及如何放线经纬仪英文名称：theodolite;transit定义1：测量水平和竖直角度的测绘仪器。应用学科：测绘学（一级学科）；测绘仪器（二级学科）定义2：测量水平和垂直角度和方位的仪器。应用学科：机械工程（一级学科）；光学仪器（二级学科）；大地测量仪器-经纬仪（三级学科）定义3：测量水平角、垂直角以及为视距尺配合测量距离的仪器。应用学科：水利科技（一级学科）；水利勘测、工程地质（二级学科）；水利工程测量（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片经纬仪，测量水平角和竖直角的仪器。是根据测角原理设计的。目前最常用的是光学经纬仪。目录构造分类第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页用途和工作原理自制方法编辑本段构造经纬仪结构机器部件一、经纬仪的结构（主要常用部件）：经纬仪1望远镜制动螺旋2望远镜3望远镜微动螺旋4水平制动5水平微动螺旋6脚螺旋9光学瞄准器10物镜调焦11目镜调焦12度盘读数显微镜调焦13竖盘指标管水准器微动螺旋14光学对中器15基座圆水准器16仪器基座17竖直度盘18垂直度盘照明镜19照准部管水准器20水平度盘位置变换手轮望远镜与竖盘固连，安装在仪器的支架上，这一部分称为仪器的照准部，属于仪器的上部。望远镜连同竖盘可绕横轴在垂直面内转动，望远镜的视准轴应与横轴正交，横轴应通过水盘的刻画中心。照准部的数轴（照准部旋转轴）插入仪器基座的轴套内，照准部可以作水平转动。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页编辑本段分类经纬仪根据度盘刻度和读数方式的不同，分为游标经纬仪，光学经纬仪和电子经纬仪。目前我国主要使用光学经纬仪和电子经纬仪，游标经纬仪早已淘汰。电子经纬仪光学经纬仪光学经纬仪电子经纬仪光学经纬的水平度盘和竖直度盘用玻璃制成，在度盘平面的周诶边缘刻有等间隔的分经纬仪划线，两相邻分划线间距所对的圆心角称为度盘的格值，又称度盘的最小分格值。一般以格值的大小确定精度，分为：DJ6度盘格值为1°DJ2度盘格值为20′DJ1（T3）度盘格值为4′按精度从高精度到低精度分：DJ07,DJ1,DJ2,DJ6,DJ30等（D,J分别为大地和经纬仪的首字母）经纬仪是测量任务中用于测量角度的精密测量仪器，可以用于测量角度、工程放样以及粗略的距离测取。整套仪器由仪器、第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页脚架部两部分组成。应用举列(已知A、B两点的坐标，求取C点坐标)：是在已知坐标的A、B两点中一点架设仪器（以仪器架设在A点为列），完成安置对中的基础操作以后对准另一个已知点（B点），然后根据自己的需要配置一个读数1并记录，然后照准C点（未知点）再次读取读数2。读数2与读书1的差值既为角BAC的角度值，再精确量取AC、BC的距离，就可以用数学方法计算出C点的精确坐标。一些建设项目的工地上，我们会经常看到一些技术人员架着一台仪器在进行测量工作，他们所使用的仪器就是经纬仪。经纬仪最初的发明与航海有着密切的关系。在十五十六世纪，英国、法国等一些发达国家，因为航海和战争的原因，需要绘制各种地图、海图。最早绘制地图使用的是三角测量法，就是根据两个已知点上的观测结果，求出远处第三点的位置,但由于没有合适的仪器，导致角第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页度测量手段有限，精度不高，由此绘制出的地形图精度也不高。而经纬仪的发明，提高了角度的观测精度，同时简化了测量和计算的过程，也为绘制地图提供了更精确的数据。后来经纬仪被广泛地使用于各项工程建设的测量上。经纬仪包括基座、度盘（水平度盘和竖直度盘）和照准部三个部分。基座用来支撑整个仪器。水平度盘用来测量水平角。照准部上有望远镜、水准管以及读数装置等等。编辑本段用途和工作原理经纬仪是测量工作中的主要测角仪器。...
