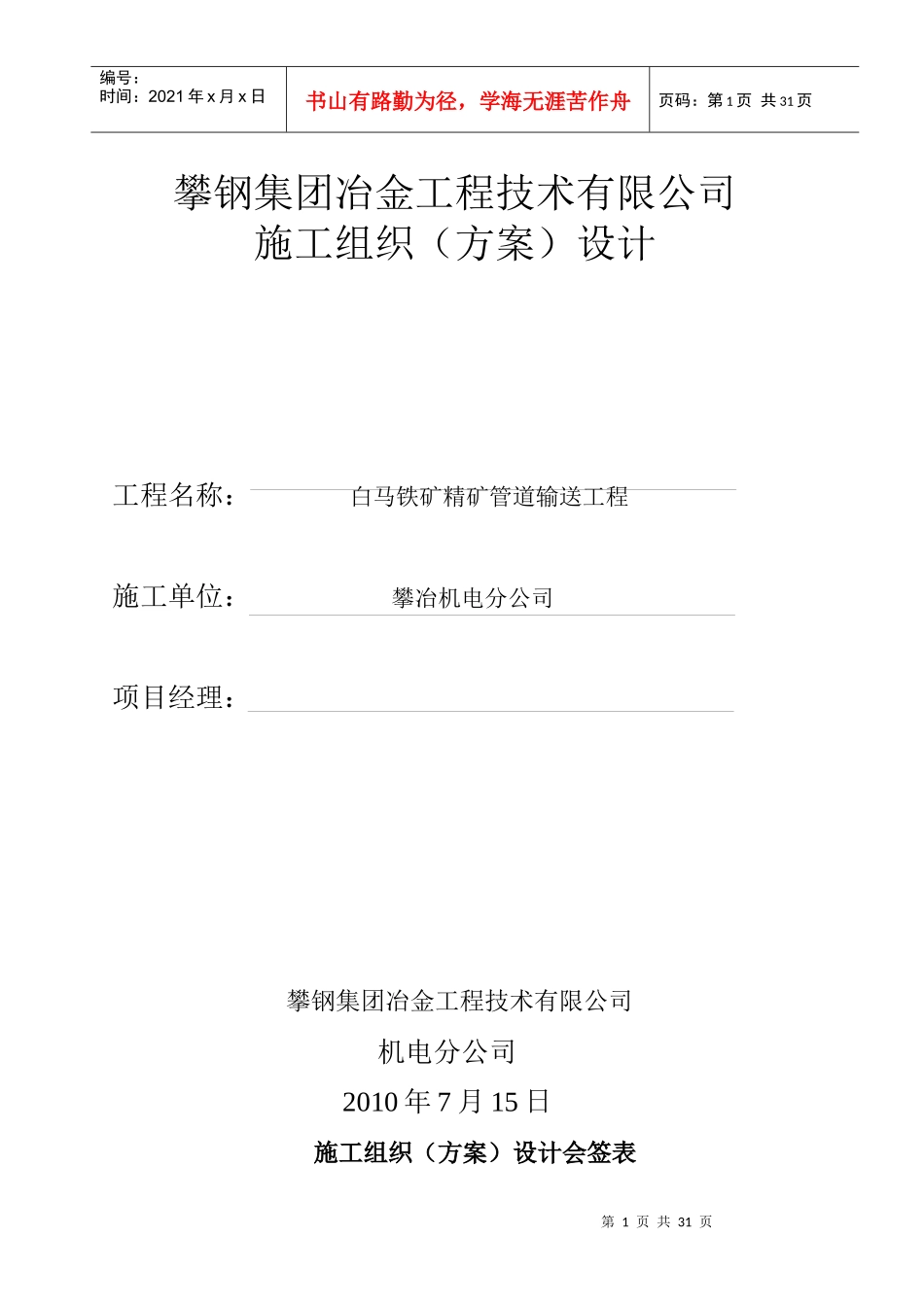

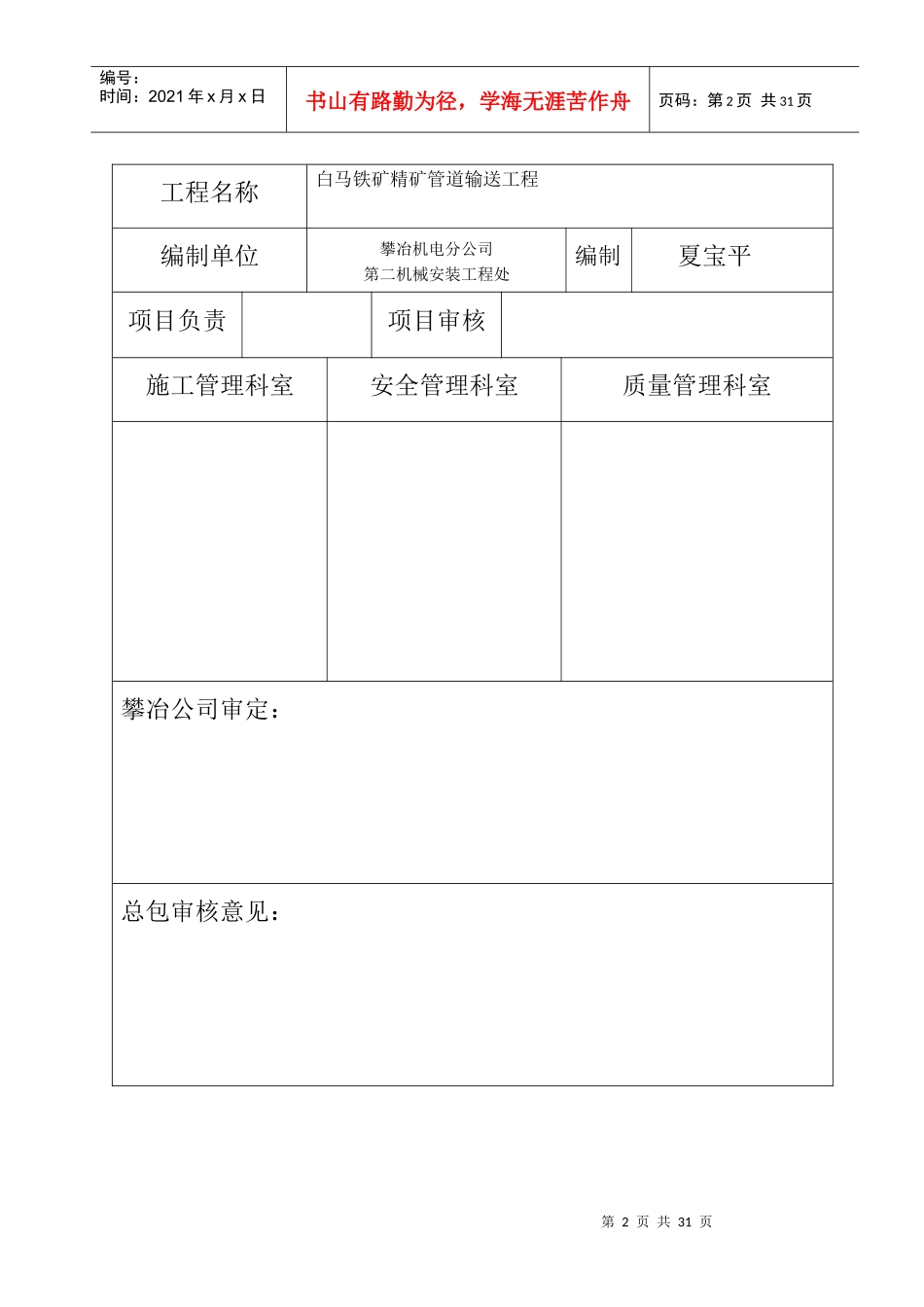

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页攀钢集团冶金工程技术有限公司施工组织（方案）设计工程名称：白马铁矿精矿管道输送工程施工单位：攀冶机电分公司项目经理：攀钢集团冶金工程技术有限公司机电分公司2010年7月15日施工组织（方案）设计会签表第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页工程名称白马铁矿精矿管道输送工程编制单位攀冶机电分公司第二机械安装工程处编制夏宝平项目负责项目审核施工管理科室安全管理科室质量管理科室攀冶公司审定：总包审核意见：第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页甲方审核意见：一、编制依据本施工技术方案的编制，除了依据甲方的技术资料外，还执行以下专业技术标准：⑴《长距离输油输气管道测量规范》SY0055-2003；⑵《输油输气管道线路工程施工及验收规范》SY0401-98；⑶《埋地钢质管道外防腐层和保温层现场补口补伤施工及验收规范》SY4058-93；⑷《管道防腐层检漏试验方法》SY/T0066-99；⑸《长输管道阴极保护工程施工及验收规范》SYJ4006-90；⑹《石油天然气钢制管道对接焊缝射线照相及质量分级》SY/T4056-93；⑺《石油天然气钢制管道对接焊缝超声波探伤及质量分级》SY/T4065-93；⑻《埋地钢质管道石油沥青防腐层技术标准》SY/T0420-97；⑼《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-96；⑽《石油建设工程质量检验评定标准输油输气管道线路工程》SY/T0429-2000⑾C0045-S-P-001主管道技术说明书⑿C0045-S-P-002主管道外防腐技术说明⒀C0045-S-P-003热弯管加工技术说明⒁C0045-S-P-005长输管道焊接和无损探伤检验技术说明书⒂C0045-S-P-005管线施工文件清单⒃C0045-S-P-006越野管道水压测试技术说明⒄C0045-S-P-007标志桩/测试桩技术规格书⒅C0045-S-P-008绝缘法兰技术说明⒆C0045-S-P-009管道焊缝编号技术规格说明书⒇C0045-S-P-010清管器技术说明（21）C0045-S-P-011爆破作业技术说明书（22）C0045-S-P-012阴极保护技术说明（23）C0045-S-P-015焊接工艺技术建议书第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页（24）C0045-S-P-021热缩套技术说明书（25）《中华人民共和国环境保护法》；（26）《中华人民共和国安全生产法》；（27）《安全施工规定》（GB/T28001）；（28）《职业性健康检查管理办法》；（29）《工业金属管道工程施工及验收规范》（GB50235-97）（30）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；二、工程概况:攀钢集团攀枝花新白马矿业有限责任公司拟进一步开发白马铁矿，白马铁矿精矿管道输送工程将新白马公司生产的300万吨/年铁精矿输送至西昌市经久乡，作为攀钢西昌钒钛资源综合利用项目烧结主要原料。管道输送工程作为白马二期工程开发项目的组成部分。管道线路从白马铁矿二期选厂附近先沿着部分的尾矿公路，经过光头山、马岩山、银鹿乡、麻栗乡、黄水乡、佑君镇到达经久乡终点站过滤车间。白马铁矿精矿管道输送工程由首站、铁精矿输送管线、管线施工便道和终点站等设施组成。具体项目首站布置有：浓缩池、底流泵房、首站、2×φ12.6m搅拌槽、控制室、水泵房、调节水池、回水高位水池、变电所等；终点站布置有：2×φ12.6m搅拌槽、φ30m浓密机、精矿过滤车间、底流泵站、精矿过滤车间、转运站、事故池等。白马铁矿精矿管道输送项目始于新白马公司选厂精矿出口；终止于经久终点站过滤车间的卸矿胶带机，管道长度约97.25km。三、设备安装1、施工准备相关人员熟悉图纸及有关技术文件，核对设备底座尺寸与土建图是否相符，参与图纸会审，编制施工方案。技术员向施工班组下发质检记录和技术交底，让所有施工人员在安装前做到心中有数。2、基础放线及验收设备基础是保证机械安装质量最基本的环节，一定要达到要求的标准。设备安装前，要按照施工图纸检查浓缩池的各部分尺寸。应按图纸和用户方要求对地脚螺栓相对位置进行测量，以验证每个地脚螺栓预埋位置的正确程度。如果有地脚...
