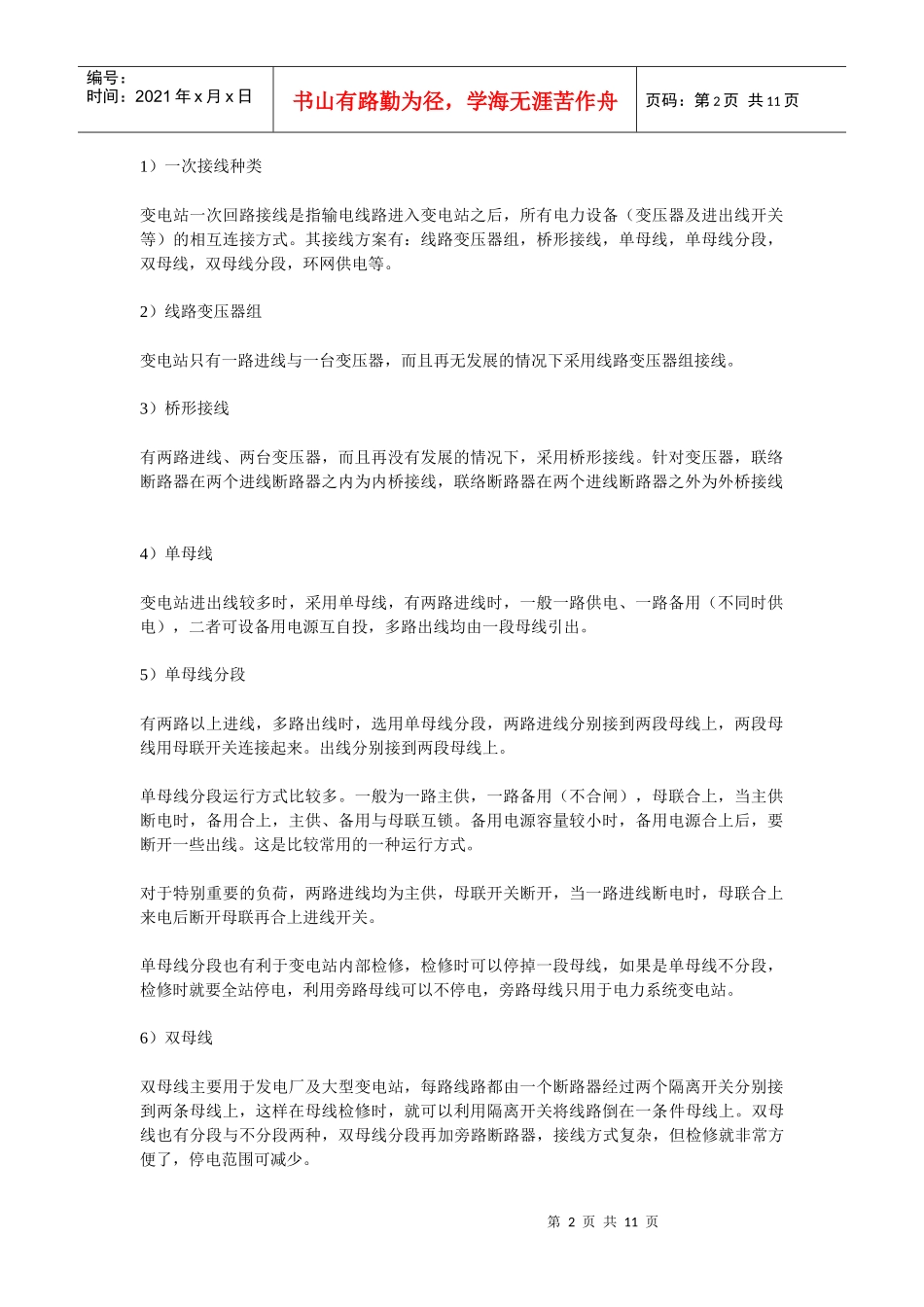

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电力网额定电压等级我国的（KV）：0.22,0.38,3,6,10,35,60,110,220,330,500。习惯上称10KV以下线路为配电线路，35KV、60KV线路为输电线路，110KV、220KV线路为高压线路，330KV以上线路称为超高压线路。把60KV以下电网称为地域电网，110KV、220KV电网称为区域电网，330KV以上电网称为超高压电网。把电力用户从系统所取用的功率称为负荷。另外，通常把1KV以下的电力设备及装置称为低压设备，1KV以上的设备称为高压设备电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4kV），3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV。随着电机制造工艺的提高，10kV电动机已批量生产，所以3kV、6kV已较少使用，20kV、66kV也很少使用。供电系统以10kV、35kV为主。输配电系统以110kV以上为主。发电厂发电机有6kV与10kV两种，现在以10kV为主，用户均为220/380V（0.4kV）低压系统。根据《城市电力网规定设计规则》规定：输电网为500kV、330kV、220kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6kV，低压配电网为0.4kV（220V/380V）。发电厂发出6kV或10kV电，除发电厂自己用（厂用电）之外，也可以用10kV电压送给发电厂附近用户，10kV供电范围为10Km、35kV为20~50Km、66kV为30~100Km、110kV为50~150Km、220kV为100~300Km、330kV为200~600Km、500kV为150~850Km。2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。枢纽站电压等级一般为三个（三圈变压器），550kV/220kV/110kV。区域站一般也有三个电压等级（三圈变压器），220kV/110kV/35kV或110kV/35kV/10kV。终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV/10kV或35kV/10kV。用户本身的变电站一般只有两个电压等级（双圈变压器）110kV/10kV、35kV/0.4kV、10kV/0.4kV，其中以10kV/0.4kV为最多。3.变电站一次回路接线方案第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1）一次接线种类变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。2）线路变压器组变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。3）桥形接线有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线4）单母线变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。5）单母线分段有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。出线分别接到两段母线上。单母线分段运行方式比较多。一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。备用电源容量较小时，备用电源合上后，要断开一些出线。这是比较常用的一种运行方式。对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上来电后断开母联再合上进线开关。单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。6）双母线双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。双母线也有分段与不分...
