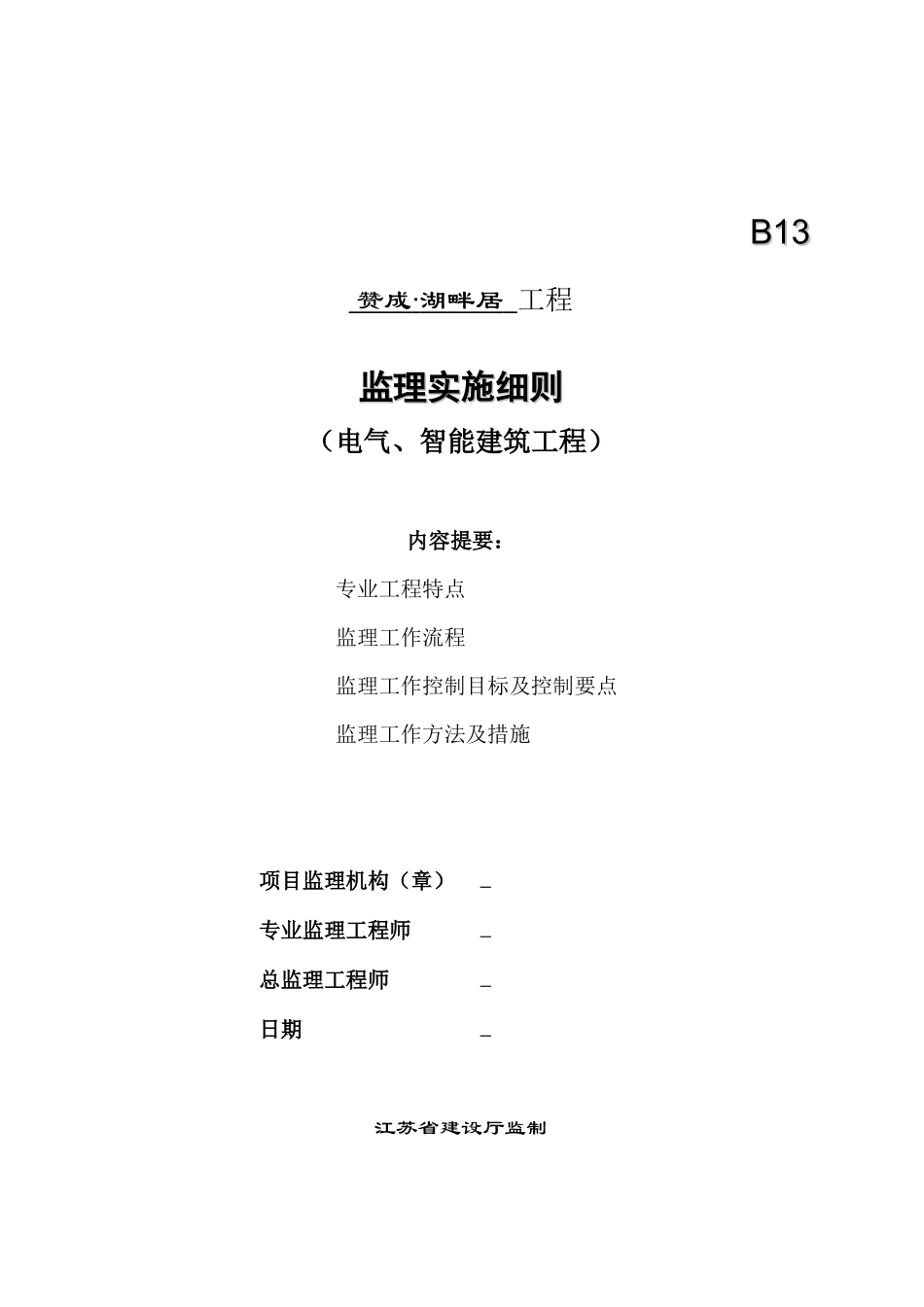

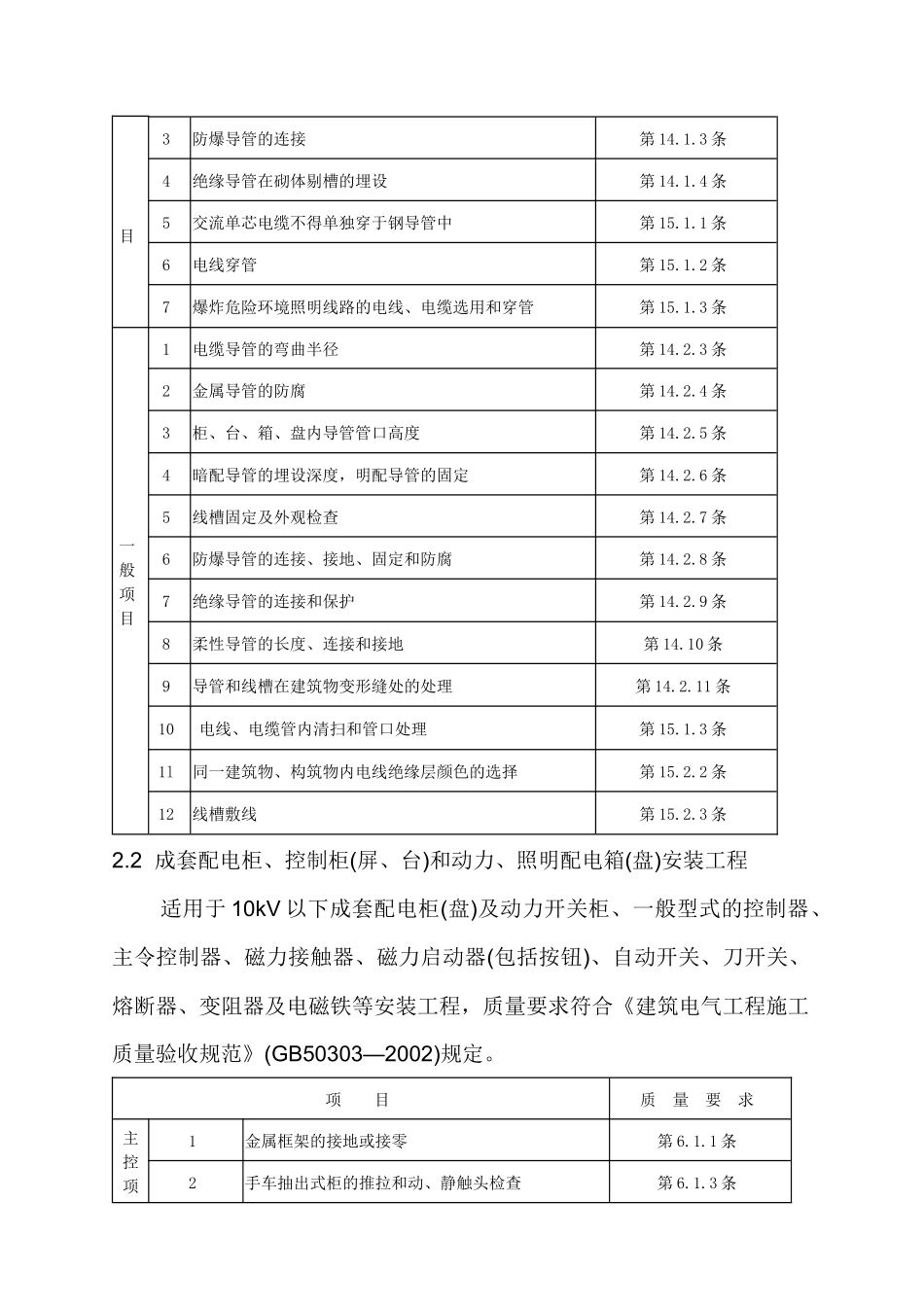

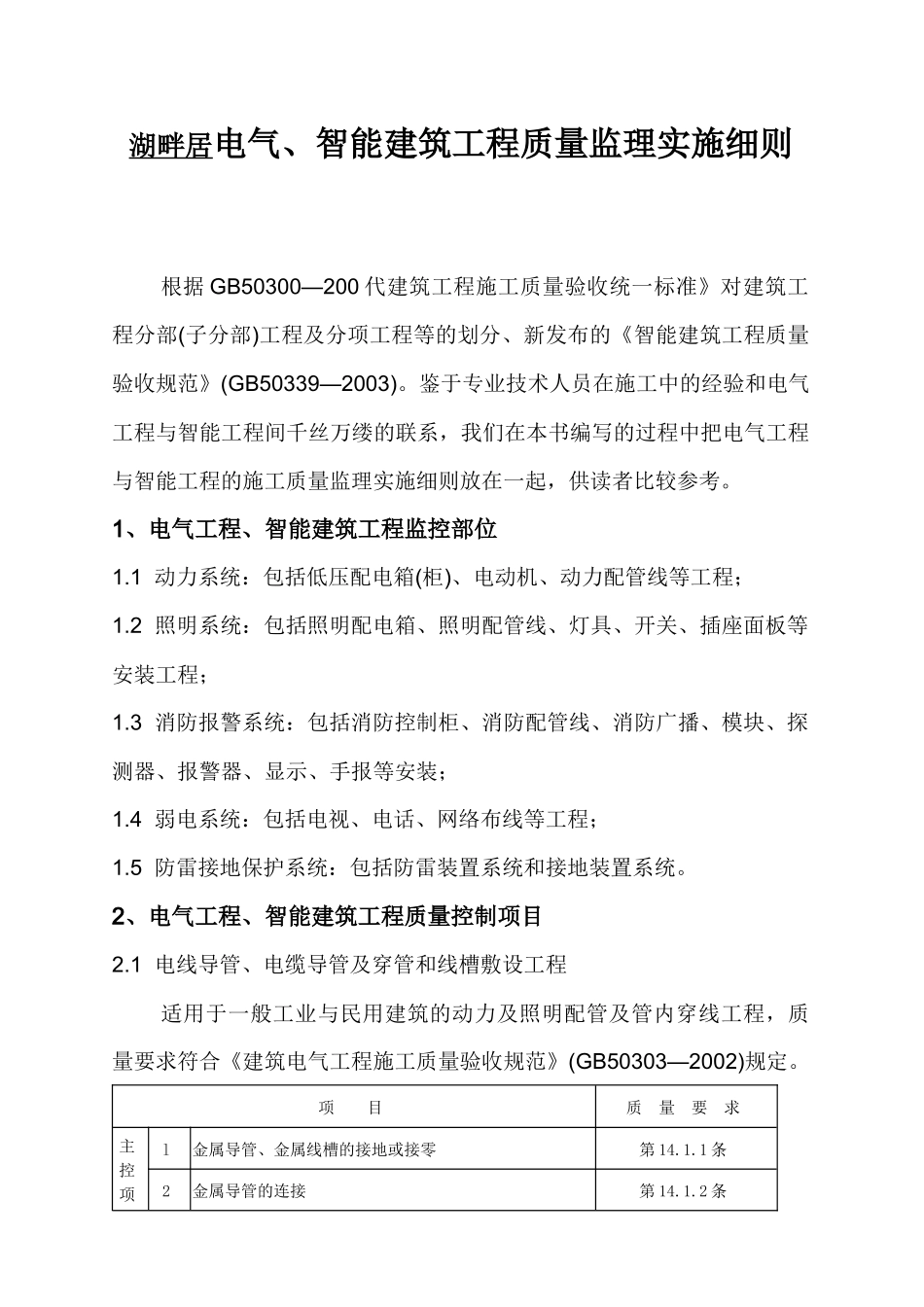

B13B13赞成·湖畔居工程监理实施细则监理实施细则（电气、智能建筑工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）专业监理工程师总监理工程师日期江苏省建设厅监制湖畔居电气、智能建筑工程质量监理实施细则根据GB50300—200代建筑工程施工质量验收统一标准》对建筑工程分部(子分部)工程及分项工程等的划分、新发布的《智能建筑工程质量验收规范》(GB50339—2003)。鉴于专业技术人员在施工中的经验和电气工程与智能工程间千丝万缕的联系，我们在本书编写的过程中把电气工程与智能工程的施工质量监理实施细则放在一起，供读者比较参考。1、电气工程、智能建筑工程监控部位1.1动力系统：包括低压配电箱(柜)、电动机、动力配管线等工程；1.2照明系统：包括照明配电箱、照明配管线、灯具、开关、插座面板等安装工程；1.3消防报警系统：包括消防控制柜、消防配管线、消防广播、模块、探测器、报警器、显示、手报等安装；1.4弱电系统：包括电视、电话、网络布线等工程；1.5防雷接地保护系统：包括防雷装置系统和接地装置系统。2、电气工程、智能建筑工程质量控制项目2.1电线导管、电缆导管及穿管和线槽敷设工程适用于一般工业与民用建筑的动力及照明配管及管内穿线工程，质量要求符合《建筑电气工程施工质量验收规范》(GB50303—2002)规定。项目质量要求主控项l金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条目3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽的埋设第14.1.4条5交流单芯电缆不得单独穿于钢导管中第15.1.1条6电线穿管第15.1.2条7爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条10电线、电缆管内清扫和管口处理第15.1.3条1l同一建筑物、构筑物内电线绝缘层颜色的选择第15.2.2条12线槽敷线第15.2.3条2.2成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装工程适用于10kV以下成套配电柜(盘)及动力开关柜、一般型式的控制器、主令控制器、磁力接触器、磁力启动器(包括按钮)、自动开关、刀开关、熔断器、变阻器及电磁铁等安装工程，质量要求符合《建筑电气工程施工质量验收规范》(GB50303—2002)规定。项目质量要求主控项1金属框架的接地或接零第6.1.1条2手车抽出式柜的推拉和动、静触头检查第6.1.3条目3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5二次回路耐压试验第6.1.7条6电击保护和保护导体的截面积第6.1.2条7直流屏试验第6.1.8条8箱(盘)内结线及开关动作等第6.1.9条一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装相互间接缝、成列盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4柜间配线第6.2.6条5柜与其面板间可动部位的配线第6.2.7条6低压电器组合第6.2.5条基础型钢安装允许偏差不直度(mm／m)≤1水平度(mm／全长)≤5不平行度(mm／全长)≤58柜、盘等垂直度允许偏差≤1.55‰2.3低压电动机、电加热器及电动执行机构检查接线适用于机械设备配套的直流电动机、感应电动机及其同期电动机的电气检查和接线工程，质量要求符合《建筑电气工程施工质量验收规范》(GB50303—2002)规定。项目质量要求主控项目l可接近的裸露导体的接地或接零第7.1.1条2绝缘电阻值测试第7.1.2条3100kW以上的电动机直流电阻测试第7.1.3条一般项目l设备安装及防水防潮处理检查情况第7.2.1条2电动机抽芯检查前的条件确认第7.2．2条3电动机的抽芯检查第7.2.3条4接线盒内裸露导线的距离，绝缘防护措施第7.2.4条2.4不间断电源安装工程现行国家标准《不间断电源设备》GB7260中明确，其功能单元由整流装置、逆变装置、静态开关和蓄电池组四个功能单元组成，由制造厂以柜式出厂供货，有的组合在一起，容量大的分柜供应，安装时基本与柜...
