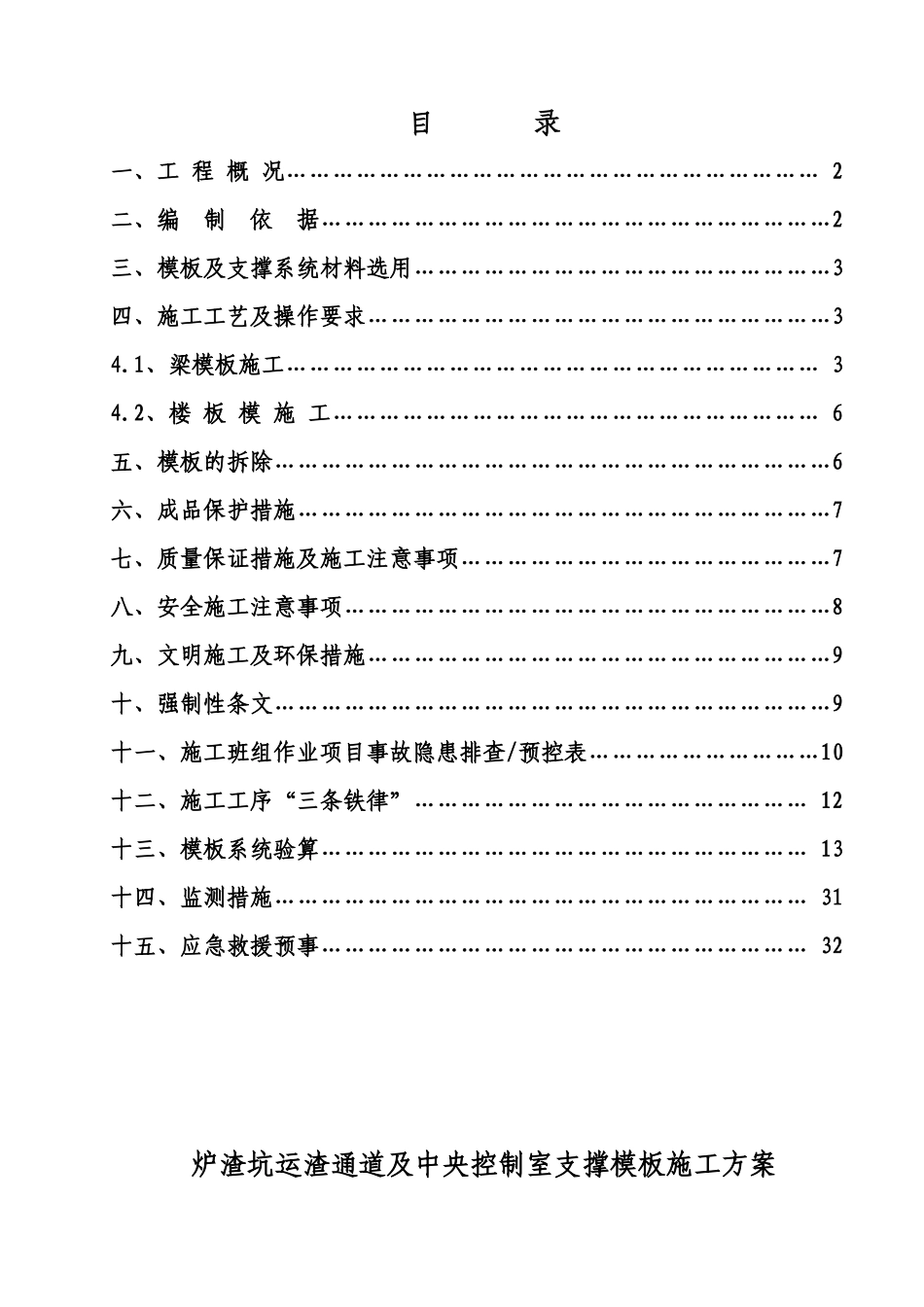

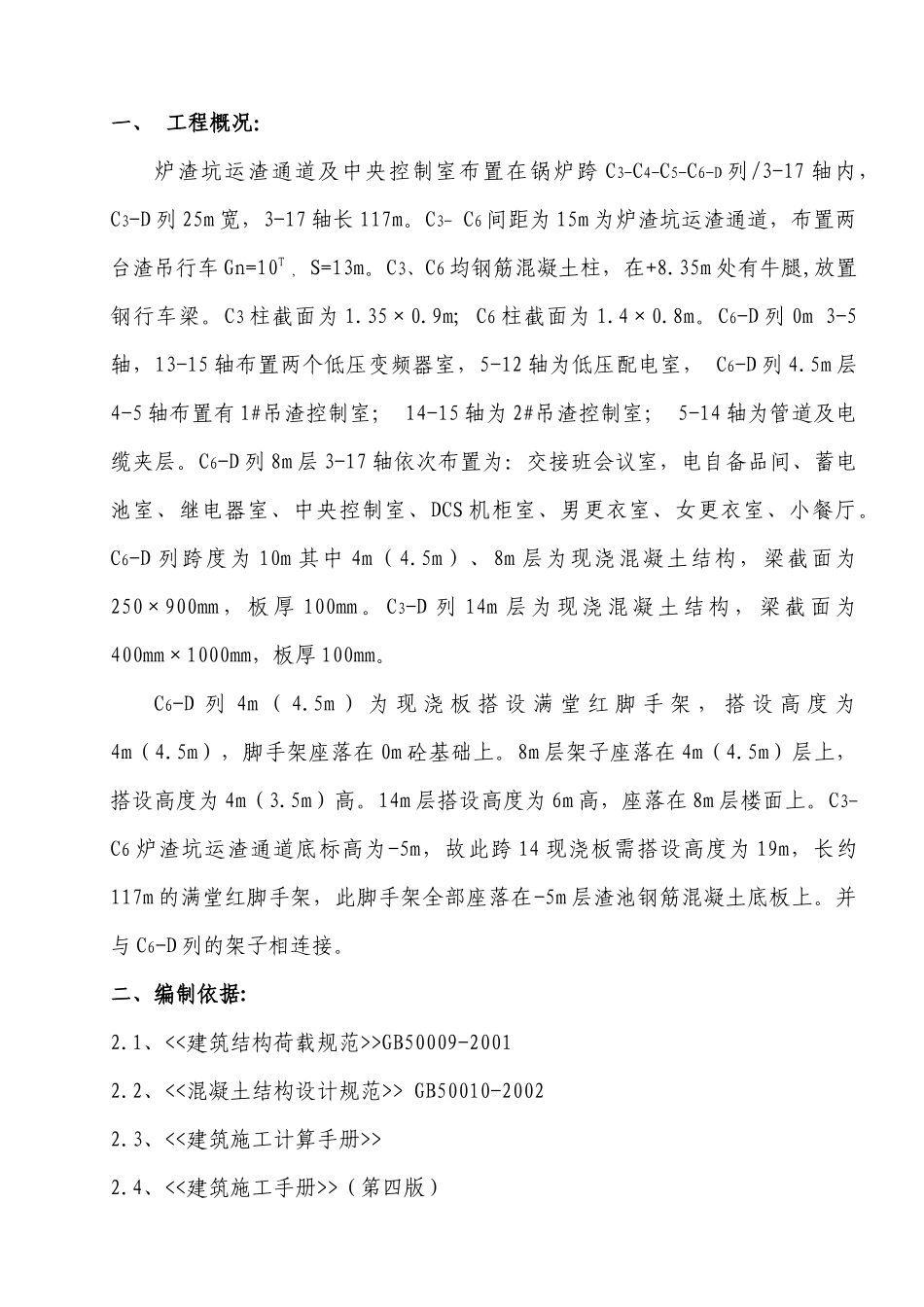

目录一、工程概况……………………………………………………………2二、编制依据…………………………………………………………2三、模板及支撑系统材料选用………………………………………………3四、施工工艺及操作要求……………………………………………………34.1、梁模板施工……………………………………………………………34.2、楼板模施工………………………………………………………6五、模板的拆除………………………………………………………………6六、成品保护措施……………………………………………………………7七、质量保证措施及施工注意事项…………………………………………7八、安全施工注意事项………………………………………………………8九、文明施工及环保措施……………………………………………………9十、强制性条文………………………………………………………………9十一、施工班组作业项目事故隐患排查/预控表…………………………10十二、施工工序“三条铁律”……………………………………………12十三、模板系统验算………………………………………………………13十四、监测措施……………………………………………………………31十五、应急救援预事………………………………………………………32炉渣坑运渣通道及中央控制室支撑模板施工方案一、工程概况：炉渣坑运渣通道及中央控制室布置在锅炉跨C3-C4-C5-C6-D列/3-17轴内，C3-D列25m宽，3-17轴长117m。C3-C6间距为15m为炉渣坑运渣通道，布置两台渣吊行车Gn=10T，S=13m。C3、C6均钢筋混凝土柱，在+8.35m处有牛腿,放置钢行车梁。C3柱截面为1.35×0.9m;C6柱截面为1.4×0.8m。C6-D列0m3-5轴，13-15轴布置两个低压变频器室，5-12轴为低压配电室，C6-D列4.5m层4-5轴布置有1#吊渣控制室；14-15轴为2#吊渣控制室；5-14轴为管道及电缆夹层。C6-D列8m层3-17轴依次布置为：交接班会议室，电自备品间、蓄电池室、继电器室、中央控制室、DCS机柜室、男更衣室、女更衣室、小餐厅。C6-D列跨度为10m其中4m（4.5m）、8m层为现浇混凝土结构，梁截面为250×900mm，板厚100mm。C3-D列14m层为现浇混凝土结构，梁截面为400mm×1000mm，板厚100mm。C6-D列4m（4.5m）为现浇板搭设满堂红脚手架，搭设高度为4m（4.5m），脚手架座落在0m砼基础上。8m层架子座落在4m（4.5m）层上，搭设高度为4m（3.5m）高。14m层搭设高度为6m高，座落在8m层楼面上。C3-C6炉渣坑运渣通道底标高为-5m，故此跨14现浇板需搭设高度为19m，长约117m的满堂红脚手架，此脚手架全部座落在-5m层渣池钢筋混凝土底板上。并与C6-D列的架子相连接。二、编制依据:2.1、<<建筑结构荷载规范>>GB50009-20012.2、<<混凝土结构设计规范>>GB50010-20022.3、<<建筑施工计算手册>>2.4、<<建筑施工手册>>（第四版）2.5、<<建筑施工扣件式钢管脚手架安全技术规范>>JGJ130-20012.6、<<混凝土结构工程施工技术标准>>ZJQ08-SGJB204-20052.7、<<建筑施工脚手架实用手册>>2.8、<<主厂房建筑施工图>>（44-204X2）三、模板支撑系统材料选用：本工程采用18mm厚木胶合板，方木采用45mm×90mm,模板支撑体系采用φ48×3.0mm扣件式钢管脚手架。四、施工工艺及操作要求：4.1、梁模板施工：4.1.1、工艺流程：抄平弹线（轴线、水平线）—支撑架搭设—支柱头模板—铺设底模板—拉线找平—封侧模—预检。4.1.2、根据主控线放出各梁的轴线及标高、控制线。4.1.3、梁模支撑:梁模板支撑用扣件式满堂钢管脚手架支撑，立杆纵、横向间距为1m；立杆须设置纵向双向扫地杆，扫地杆距地（楼）面200mm；立杆全高范围内设置纵横双向水平杆。在满堂架的基础上在主次梁的梁底再加一排立杆，沿梁方向间距1m。梁底小横杆和立杆交换处立杆加设保险扣。梁模板支架宜与楼板、模板支架综合布置，相互连接，形成整体。4.1.4、剪刀撑：竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑。水平方向：沿全平面每隔二步设置一道水平剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m。纵向剪刀撑斜杆与地面的倾角宜在45-60度之间，水平剪刀撑与水平杆的夹角宜为45度。4.1.5、梁模板安装：4.1.5.1、大龙骨采...
