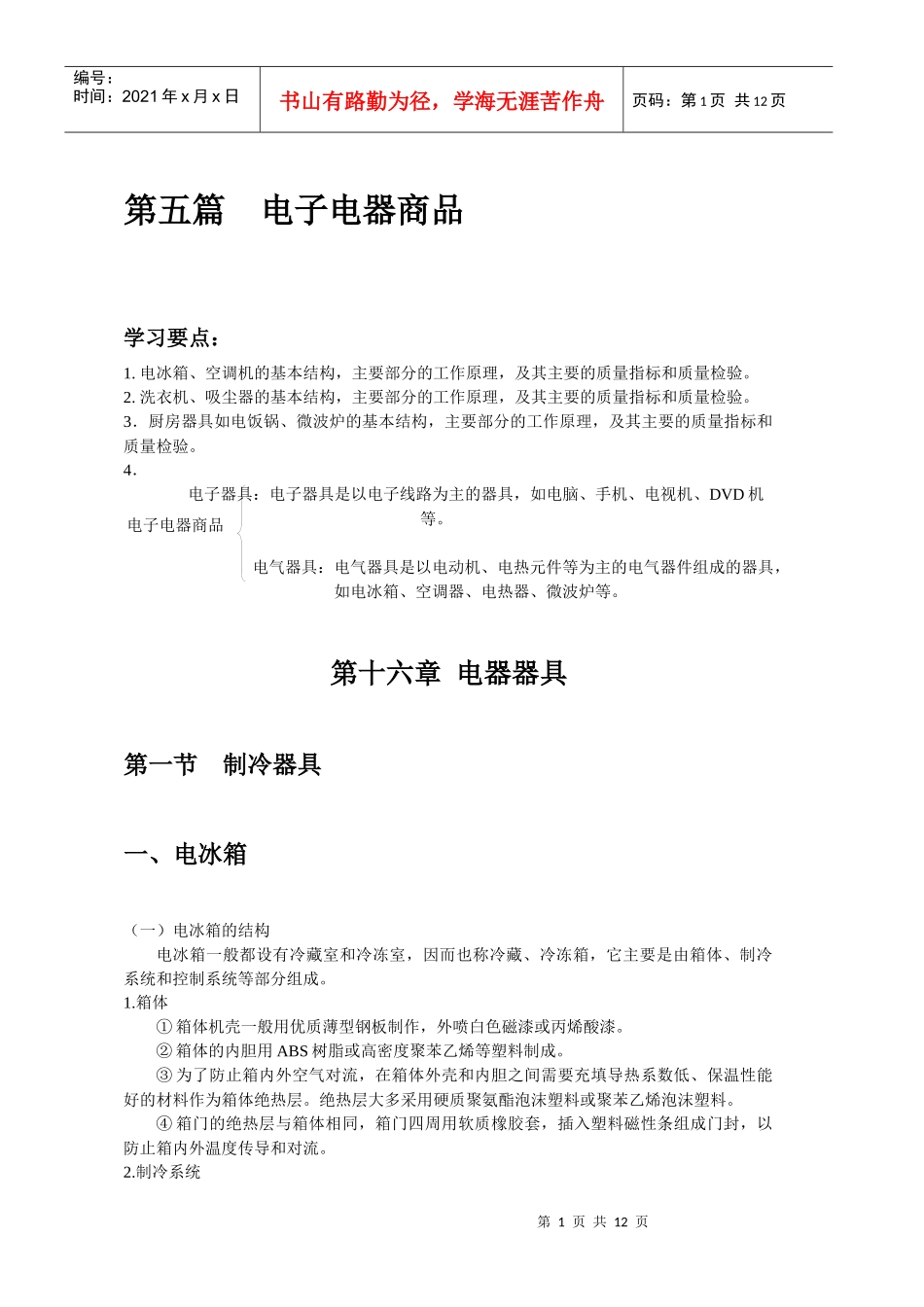

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第五篇电子电器商品学习要点：1.电冰箱、空调机的基本结构，主要部分的工作原理，及其主要的质量指标和质量检验。2.洗衣机、吸尘器的基本结构，主要部分的工作原理，及其主要的质量指标和质量检验。3．厨房器具如电饭锅、微波炉的基本结构，主要部分的工作原理，及其主要的质量指标和质量检验。4．电子器具：电子器具是以电子线路为主的器具，如电脑、手机、电视机、DVD机等。电气器具：电气器具是以电动机、电热元件等为主的电气器件组成的器具，如电冰箱、空调器、电热器、微波炉等。第十六章电器器具第一节制冷器具一、电冰箱（一）电冰箱的结构电冰箱一般都设有冷藏室和冷冻室，因而也称冷藏、冷冻箱，它主要是由箱体、制冷系统和控制系统等部分组成。1.箱体①箱体机壳一般用优质薄型钢板制作，外喷白色磁漆或丙烯酸漆。②箱体的内胆用ABS树脂或高密度聚苯乙烯等塑料制成。③为了防止箱内外空气对流，在箱体外壳和内胆之间需要充填导热系数低、保温性能好的材料作为箱体绝热层。绝热层大多采用硬质聚氨酯泡沫塑料或聚苯乙烯泡沫塑料。④箱门的绝热层与箱体相同，箱门四周用软质橡胶套，插入塑料磁性条组成门封，以防止箱内外温度传导和对流。2.制冷系统电子电器商品第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页①制冷系统是利用低沸点、易液化的致冷剂在温度和压力的作用下，在制冷系统内作反复、循环的相态变化、大量吸收箱内的热量，造成冰箱内的低温环境。②压缩式电冰箱的制冷系统由压缩机、蒸发器、冷凝器、毛细管和干燥过滤器组成。③制冷系统大多数部件是用低碳冷轧无缝钢管、或铜管、铝管等管材制成，并连接成密封的管路，经清洗、干燥、抽真空后注入致冷剂。④管材要保证有一定的纯度，化学成分应均匀，以免造成电化学腐蚀。⑤制冷系统的弯管工序必须采用冷弯成型，防止弯管形成的氧化物在运转中结成硬渣堵塞管路。3.控制系统①控制系统有温度控制和化霜控制两部分。②温度控制部分用以控制制冷系统的开、停，使冰箱保持一定的箱温。③化霜控制是为了消除蒸发器壁上凝结的冰霜，以保证蒸发器的制冷效果。化霜控制又分人工化霜、半自动化霜和自动化霜等方式。④温度控制方法是将温度控制器的感温元件紧压在靠近蒸发器出口附近的表面上或放置在箱内空间中，用来感受蒸发器表面或箱内的温度变化，从而控制制冷系统的开、停。（二）工作原理1.电冰箱的制冷系统的组成电机压缩式电冰箱的制冷系统主要由压缩机、冷凝器、干燥过滤器、毛细管和蒸发器等部件组成，并在制冷系统中注入致冷剂氟利昂—12（Freon—12）。2.F—12（CCL2F2）F—12（CCL2F2）是一种低沸点（一个大气压下为-29.8℃）、无色、无毒、无味、没有腐蚀性、易液化的气体，常压下呈现气态，经高压后即变成液态。电机压缩式电冰箱具有启动降温快，制冷效率高、耗电量少等优点。3.工作原理第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页①电机压缩式电冰箱通过压缩机做功，吸入低压气态冷剂F—12，使F—12由低压气态压缩成高压气态，并被送入冷凝器。②在冷凝器中，外界空气通过管壁冷却高压气态的F—12，使其变为液态。③液态F—12通过干燥过滤器去除杂质和水分，再经毛细管节流降压，进入蒸发器。④由于F—12沸点很低，加之压力骤然降低液态F—12迅速沸腾蒸发吸收大量气化热，重新变成低压气态，从而带走箱内的大量热量，使箱体内温度下降。⑤此时压缩机再次吸入低压气态F—12，重复上述过程。这样循环往复，使F—12不断地进行相态变化，连续地吸收箱内的热量，并把热量排至箱外，从而达到冰箱制冷降温的目的。（三）电冰箱的质量和质量检验1．主要质量指标（1）冷却性能是指电冰箱负荷制冷能力的指标测试方法：在规定测试条件下，在环境温度为15℃和32℃时，调温装置在可调范围内调于任意点上，并按容积每升放置一公斤冷冻负荷物。使电冰箱运行，达到稳定状态后（冷藏室温度变化每2小时低于1℃），测定冷藏室和冷...
