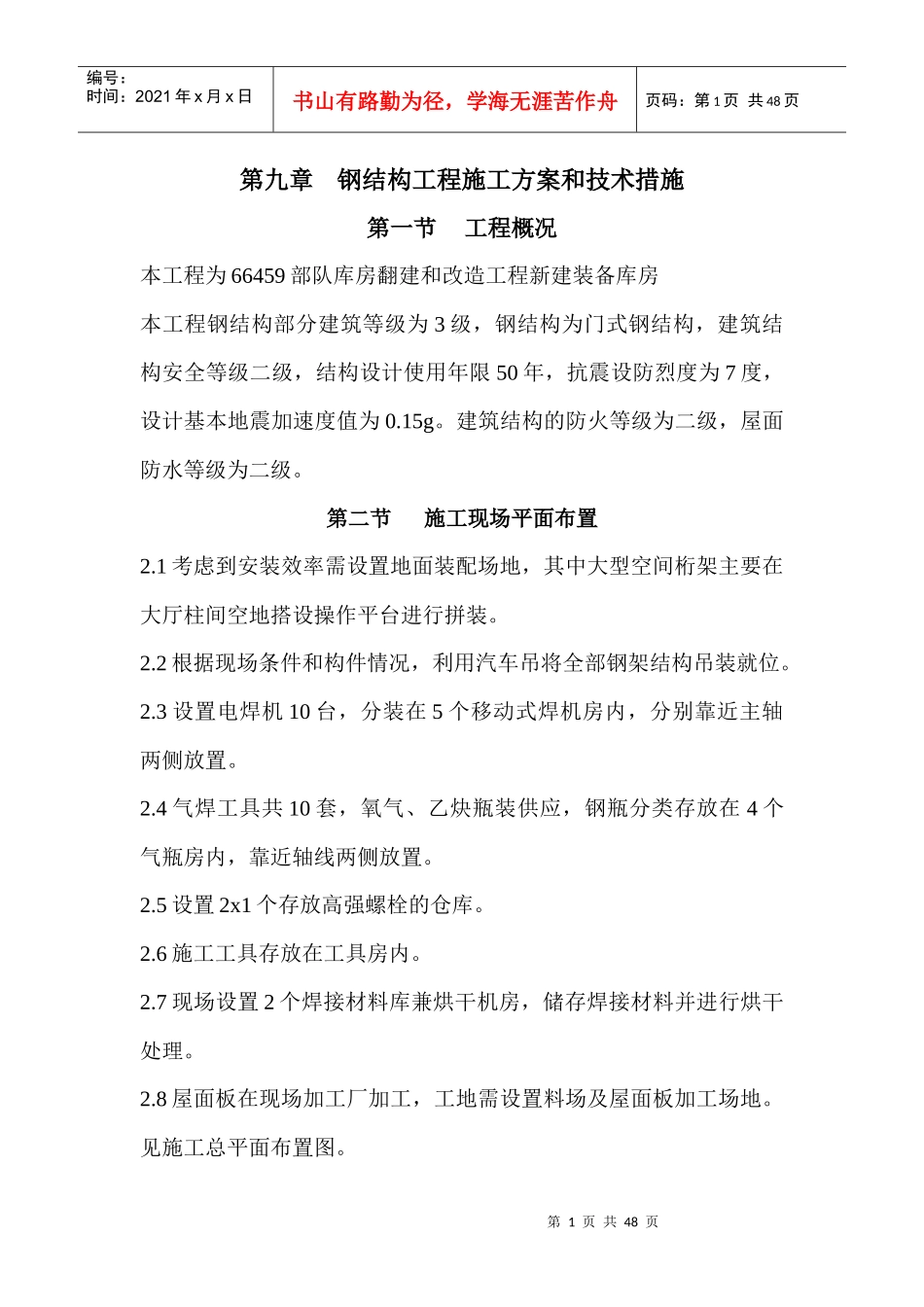

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第九章钢结构工程施工方案和技术措施第一节工程概况本工程为66459部队库房翻建和改造工程新建装备库房本工程钢结构部分建筑等级为3级，钢结构为门式钢结构，建筑结构安全等级二级，结构设计使用年限50年，抗震设防烈度为7度，设计基本地震加速度值为0.15g。建筑结构的防火等级为二级，屋面防水等级为二级。第二节施工现场平面布置2.1考虑到安装效率需设置地面装配场地，其中大型空间桁架主要在大厅柱间空地搭设操作平台进行拼装。2.2根据现场条件和构件情况，利用汽车吊将全部钢架结构吊装就位。2.3设置电焊机10台，分装在5个移动式焊机房内，分别靠近主轴两侧放置。2.4气焊工具共10套，氧气、乙炔瓶装供应，钢瓶分类存放在4个气瓶房内，靠近轴线两侧放置。2.5设置2x1个存放高强螺栓的仓库。2.6施工工具存放在工具房内。2.7现场设置2个焊接材料库兼烘干机房，储存焊接材料并进行烘干处理。2.8屋面板在现场加工厂加工，工地需设置料场及屋面板加工场地。见施工总平面布置图。第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页第三节钢结构制作3.1技术要求3.1.1材料根据设计要求，对其材料的选用要求如下：（1）钢架、钢架柱、钢梁、夹层钢结构、加劲板及连接板：采用Q345B，其化学成分及力学性能应符合GB/T1591-94的规定。（2）檩条、墙梁、支撑等;采用Q235B，其化学成分及力学性能应符合GB/T4957-1994的规定。（3）以上钢材应具有抗拉强度、伸长、屈服点和硫、磷含量的合格证，焊接结构应出具碳含量的合格证，此外承重结构采用的钢材应具有冷弯实验的合格证，当有抗震要求时：钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2，钢材应有明显的屈服台阶，且伸长率应大于20%，钢材应有良好的可焊性和合格的冲击韧性。（4）焊接材料：焊接用焊条、焊剂、焊丝应符合现行国际的有关技术要求并与主体金属强度相适应。Q235钢：手工焊焊条采用E43型焊条，埋弧焊焊丝采用H08A焊丝及相应焊剂。Q345钢：手工焊焊条采用E50型焊条，埋弧焊焊丝采用H08A或H05MnA焊第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页丝及相应焊剂。Q235钢与Q345钢焊接采用E43行焊条。（5）螺栓：高强度螺栓采用大六角头高强度螺栓，螺栓的性能等级为10.9级，其材质20MNATiB和40B，应符合《钢结构高强度螺栓连接的设计施工及验收规程》（JGJ82-91）的规定，普通螺栓采用Q235钢C及螺栓，应符合GB/T5780-86，GB/T41-86，GB/T95-86的技术规定。（6）薄壁型钢檩条采用热镀锌带钢加工而成，其镀锌量不宜小于180-275g/m,漆膜厚度室内为125微米，室外为159微米。（7）屋面板、墙板均双层压型钢板夹100厚玻璃棉卷毡构造，室外侧压型钢板厚度为0.6㎜，室内侧压型钢板厚度0.5㎜.3.1.2材料采购1）钢材、钢铸件的品格、规格、性能等应符合现行国家产品标准和设计要求；进口钢材产品的质量符合设计和合同规定标准的要求。2）对属于下列情况之一的钢材，应进行抽样复验，其复验结果符合现行国家产品标准和设计要求。⑴国外进口钢材；第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页⑵钢材分批；⑶板厚等于或者大于40mm，且设计有Z向性能要求的厚板；⑷建筑结构安全等级为一级，大跨度钢结构中主要受力结构件所采用的钢材；⑸设计有复验要求的钢材；⑹对质量有疑义的钢材。3）钢材的表面外观质量除应符合国家现行有关标准的规定外，尚应符合下列规定：⑴当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值得1/2；⑵钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和锈等级》GB8923规定的C级及C及以上；⑶钢材端边或断口处不应有分层、夹渣等缺陷。4）焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。5）重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家标准和设计要求。6）焊条外观不应有药皮脱落、焊芯生...
