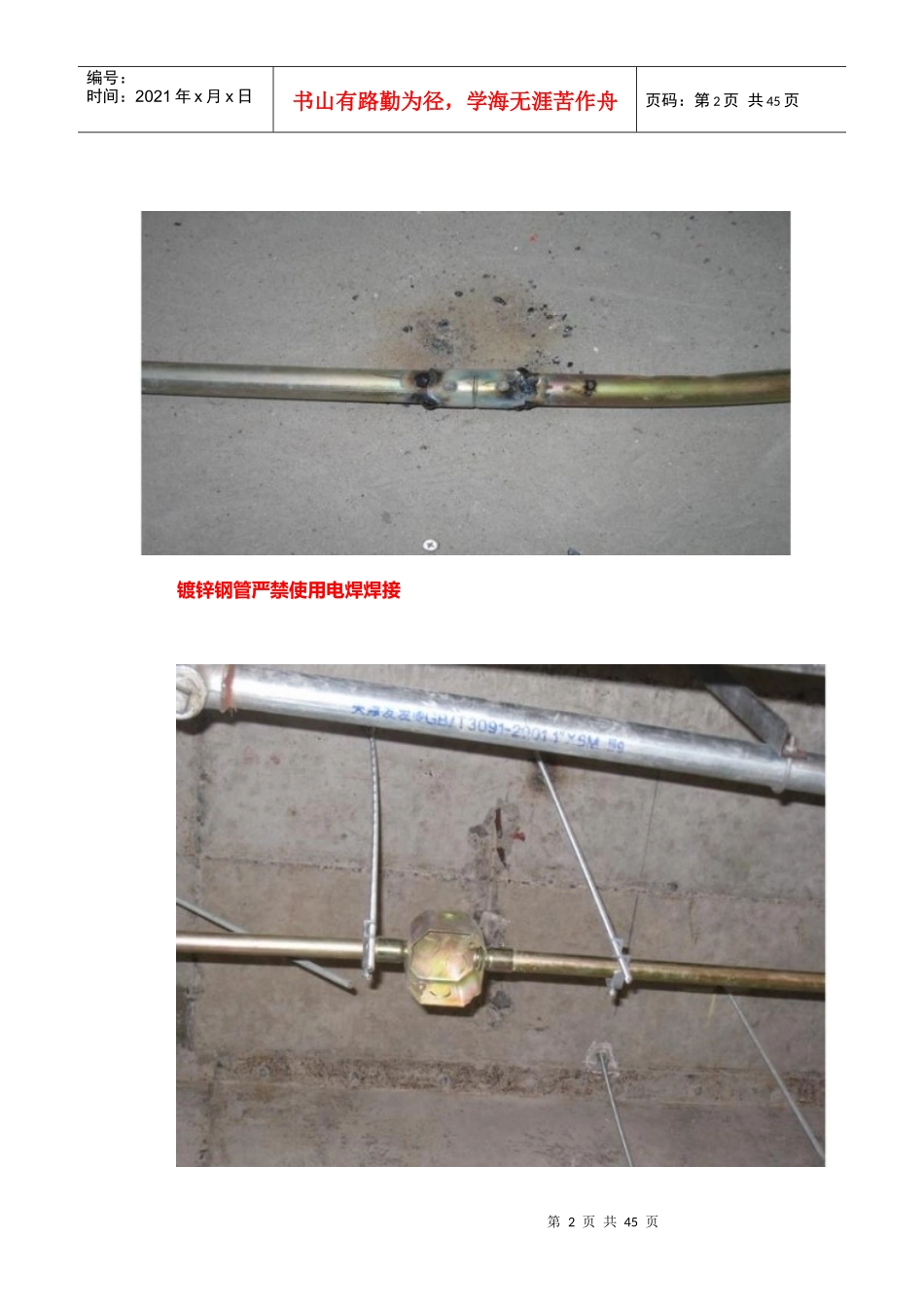

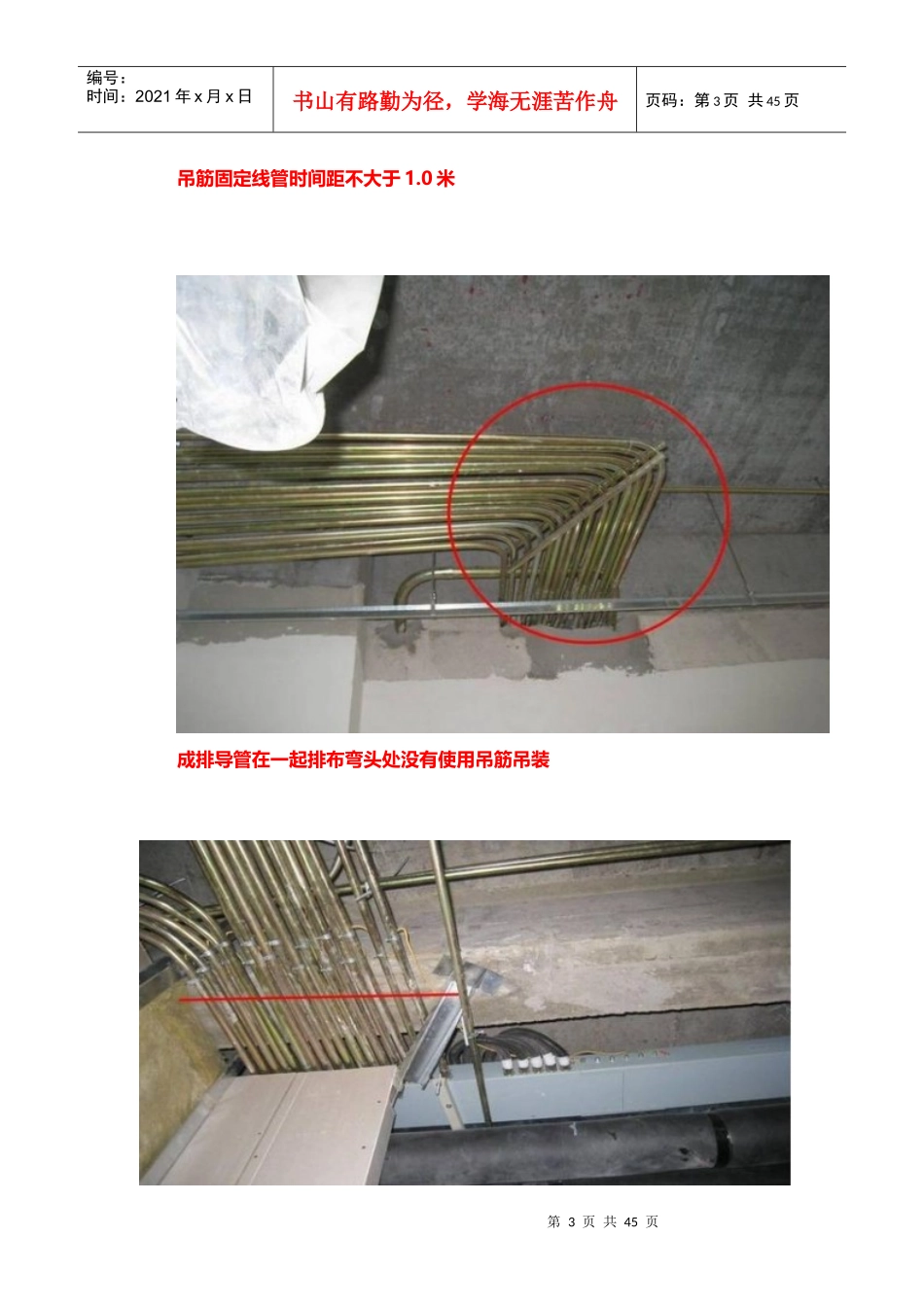

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页电气施工中遇到的众多难题！如何正确处理？2015-05-1311:28系统分类：技术资料专业分类：建筑电气浏览数:813大家在电气施工中肯定遇到过，各种各样的难题？下面为大家整理了一系列的，在电气施工中遇到的常见问题及一些注意事项！图文并茂的为大家讲解！埋地等电位扁铁焊接处以及焊接钢管均需要使用沥青漆做防腐处理第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页镀锌钢管严禁使用电焊焊接第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页吊筋固定线管时间距不大于1.0米成排导管在一起排布弯头处没有使用吊筋吊装第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页弱电专业做的接地联接管通过轻质隔墙通贯龙骨时使用开孔器开孔的做法第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页轻质隔墙接线盒在龙骨上的固定使用横龙骨拉锚固定配电箱安装时使用宽度一样的木龙骨卡箱子的边缘保证箱体安装好后与墙面平行第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页使用开孔器开进线孔第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页在安装时箱体必须固定牢固安装垂直度允许偏差为1.5%o下图为没有固定牢固导致安装好后配电箱倾斜第8页共45页第7页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共45页接线盒处的导线之间的缠绕匝数为4-6圈第9页共45页第8页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共45页导线接头处进行搪锡处理，接头需要使用两层胶布包扎，一层防水、一层绝缘胶布。插座并线时进行搪锡处理第10页共45页第9页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共45页导线连接完后需要进行绝缘遥测确保安装设备时线路的安全，防止安装好灯具或者设备后不能正常合闸。第11页共45页第10页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共45页灯带连接时不要留缝隙否则会留下黑影第12页共45页第11页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共45页使用金属软管通过变形缝灯具安装金属软管使用专用接头与灯具的连接注意安装灯具时佩戴手套第13页共45页第12页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共45页软管连接不牢固导致管接头处脱落第14页共45页第13页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共45页相线连接的位置（两孔插座面对插座左侧为零线右侧为相线三孔左侧为零线右侧为相线上侧为地线）左侧插座的上下方向装返右侧为正确的第15页共45页第14页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共45页有黄色的箭头可以看出总空开下控制下的分空开按照第一排算起1、4、7、10、13、16、19、21、24、27为A相空开的位置，空开所连接的相线导线的颜色均采用黄色第16页共45页第15页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共45页第一排的零线按照进入A相的开关顺序跨接，一般采用2.5mm2的导线时跨接空开的个数不能超过三个。（照片中采用的是4mm2的导线股跨接较多。但是跨接的数量越多容易出问题的机会就越大，如果末端零线烧坏所有跨接的回路都会断电）第17页共45页第16页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共45页（北京筑维）配电箱二次侧出线使用标签标注方便检修第18页共45页第17页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共45页导管长短不一而且没有进入竖向桥架第19页共45页第18页共45页编号：时间：2021年...
