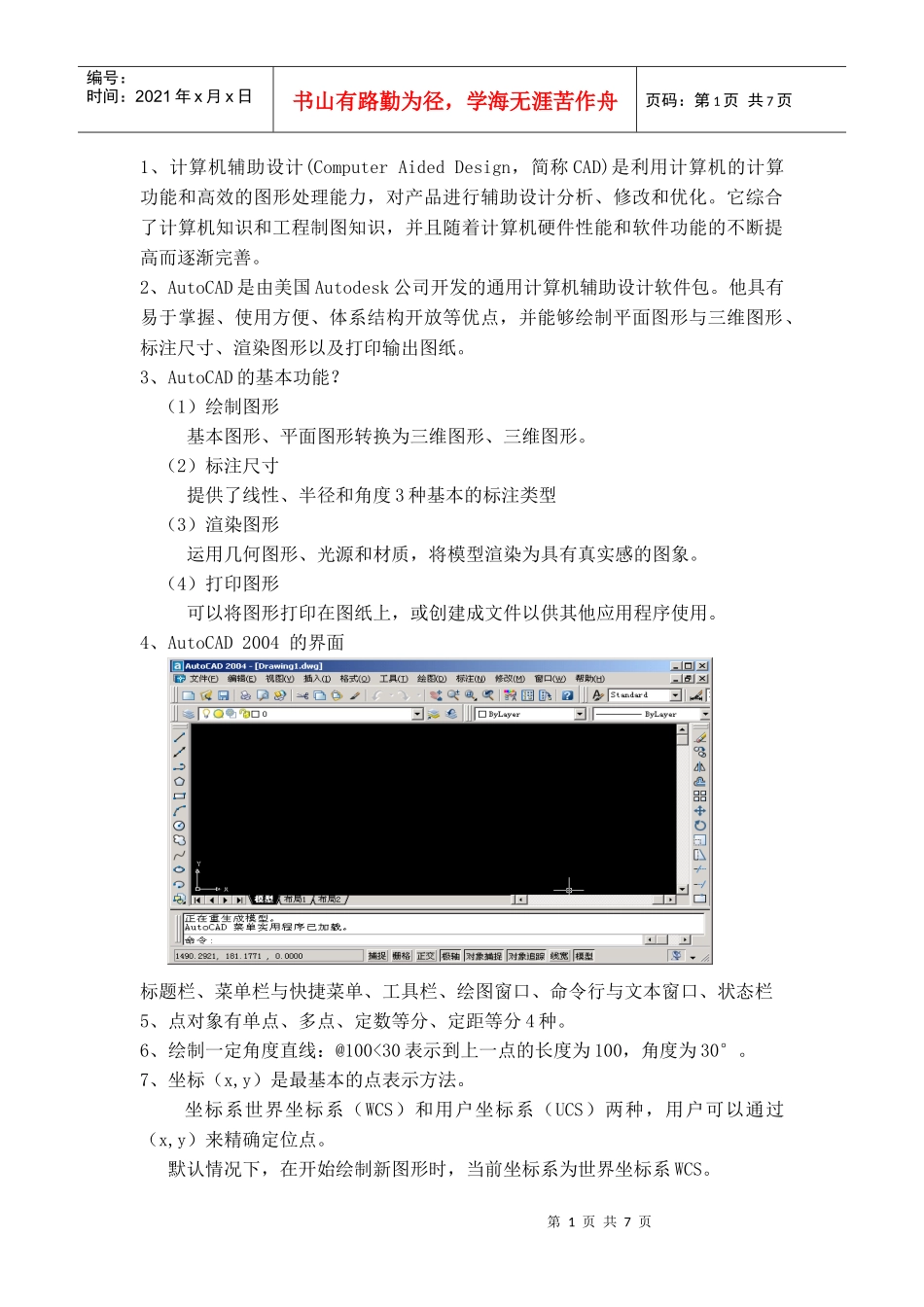

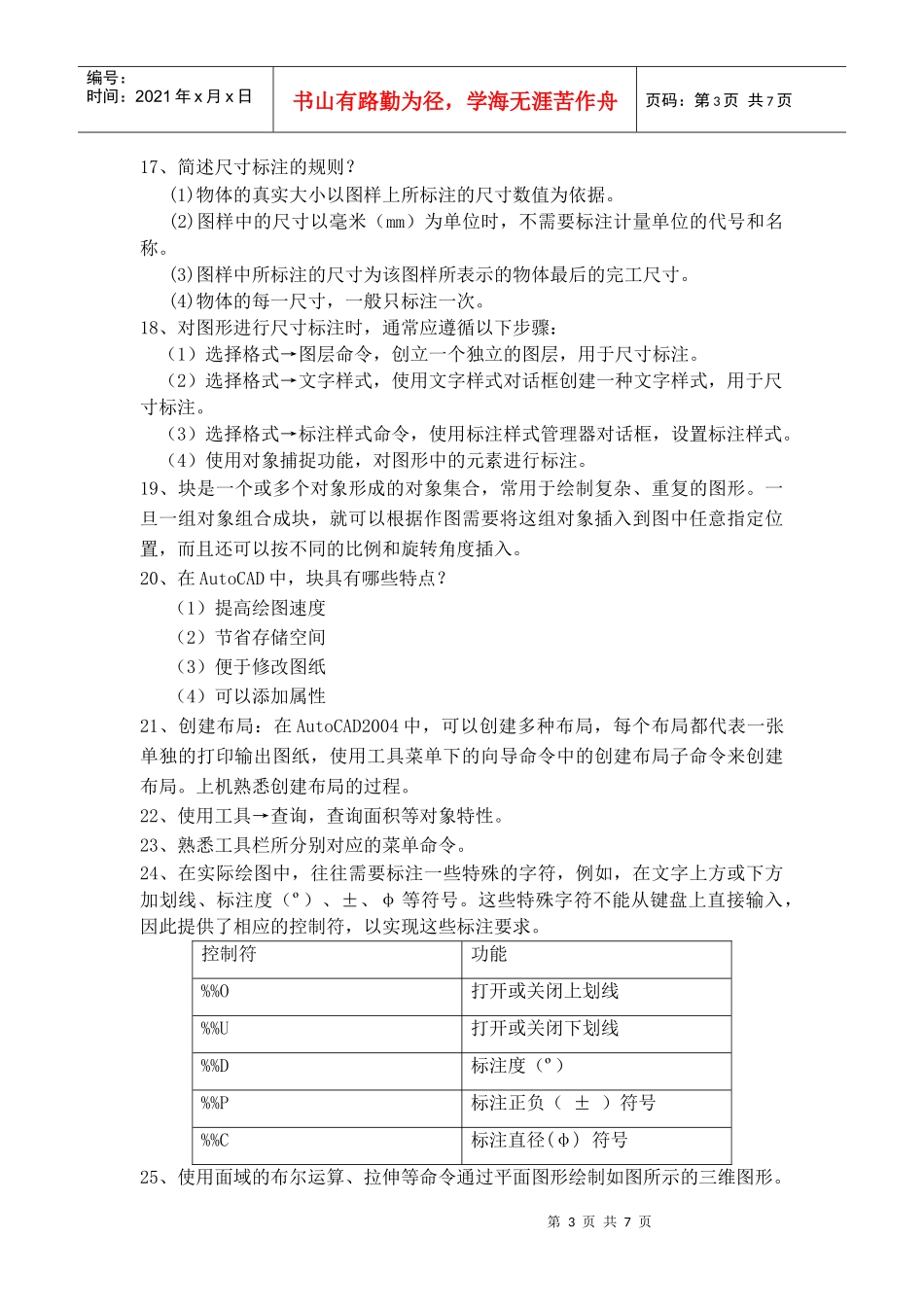

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1、计算机辅助设计(ComputerAidedDesign，简称CAD)是利用计算机的计算功能和高效的图形处理能力，对产品进行辅助设计分析、修改和优化。它综合了计算机知识和工程制图知识，并且随着计算机硬件性能和软件功能的不断提高而逐渐完善。2、AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件包。他具有易于掌握、使用方便、体系结构开放等优点，并能够绘制平面图形与三维图形、标注尺寸、渲染图形以及打印输出图纸。3、AutoCAD的基本功能？（1）绘制图形基本图形、平面图形转换为三维图形、三维图形。（2）标注尺寸提供了线性、半径和角度3种基本的标注类型（3）渲染图形运用几何图形、光源和材质，将模型渲染为具有真实感的图象。（4）打印图形可以将图形打印在图纸上，或创建成文件以供其他应用程序使用。4、AutoCAD2004的界面标题栏、菜单栏与快捷菜单、工具栏、绘图窗口、命令行与文本窗口、状态栏5、点对象有单点、多点、定数等分、定距等分4种。6、绘制一定角度直线：@100<30表示到上一点的长度为100，角度为30°。7、坐标（x,y）是最基本的点表示方法。坐标系世界坐标系（WCS）和用户坐标系（UCS）两种，用户可以通过（x,y）来精确定位点。默认情况下，在开始绘制新图形时，当前坐标系为世界坐标系WCS。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页用户需要修改坐标系的原点和方向，这时世界坐标系变为用户坐标系UCS。8、点坐标的表示方法绝对直角坐标：是从点（0，0）或（0，0，0）出发的位移，坐标间用逗号隔开，如（5.2，6.4）绝对极坐标：是从点（0，0）或（0，0，0）出发的位移，但给定的是距离和角度，中间用<分开，x轴正向为0度，y轴正向为90度，如6.21<75。相对直角坐标：是相对于某一点的X轴和Y轴位移，表示方法如（@23,18）。相对极坐标：是相对于某一点的距离和角度，表示方法如(@31<45)。9、自动捕捉，就是用户把光标放在一个对象上时，系统自动捕捉到该对象上所有符合条件的几何特征点，并显示出相应的标记。如果把光标放在捕捉点上多停留一会，系统还会显示该捕捉的提示。10、缩放视图可以增加或减少图形对象的屏幕显示尺寸，同时对象的真实尺寸保持不变。通常，在绘制图形的局部细节时，需要使用缩放工具放大该绘图区域。11、多线（multiline）是一种由多条平行线组成的组合对象，平行线之间的间距和数目都是可以调整的。12、样条曲线（spline）是一种通过或接近指定点的拟合曲线。适宜于表达具有不规则变化曲率半径的曲线，例如机械图形的断切面、地形外貌轮廓线等。13、面域（region）是具有边界的平面区域，它的内部可以包含孔。在AutoCAD2004中，能够把由某些对象围成的封闭区域创建成面域，这些封闭区域可以是圆、椭圆、封闭的二维多段线和封闭的样条曲线等对象，也可以是由圆弧、直线、二维多段线、椭圆弧及样条曲线对象构成的封闭区域。14、布尔运算是一种数学上的逻辑运算，对象只包括实体和共面的面域，因此对普通的图形对象无法使用布尔运算。15、面域可以执行并集（Union）、差集（Subtract）和交集(Intersect)3种布尔运算。（1）并集运算：可以创建面域的并集，即将选择的面域合并为一个图形并结束命令。分（2）差集运算：可以创建面域的差集，即用一部分面域减去另一部分面域。（3）交集运算：可以创建多个面域的交集，即各个面域的公共部分，此时需要同时选择两个或两个以上的面域对象。16、一个完整的尺寸标注对象由尺寸界线、尺寸线、箭头、和尺寸文字四个要素构成。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页17、简述尺寸标注的规则？(1)物体的真实大小以图样上所标注的尺寸数值为依据。(2)图样中的尺寸以毫米（mm）为单位时，不需要标注计量单位的代号和名称。(3)图样中所标注的尺寸为该图样所表示的物体最后的完工尺寸。(4)物体的每一尺寸，一般只标注一次。18、对图形进行尺寸标注时，通常应遵循以下步骤：（1）选择格式→图层命令，...
