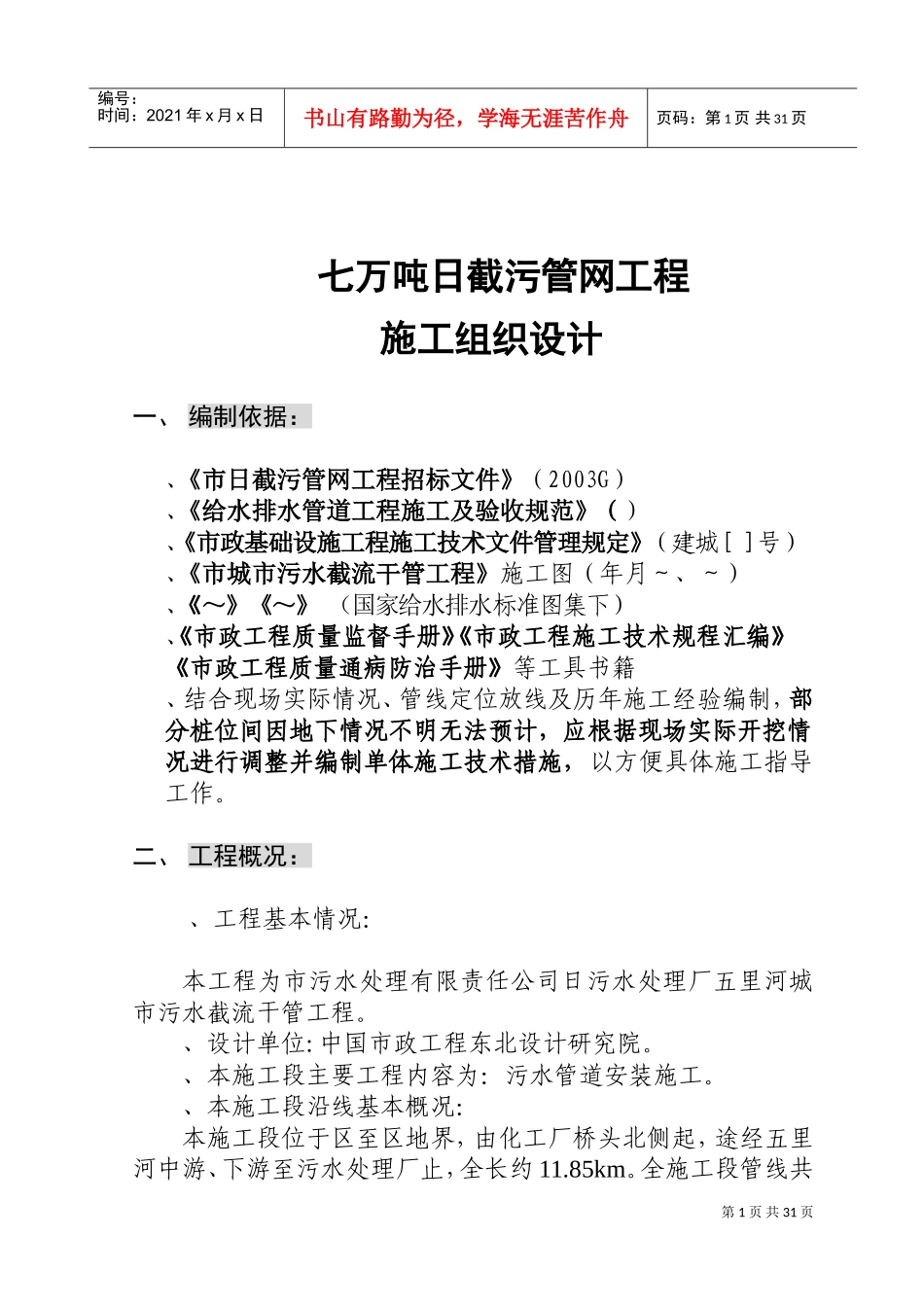

辽宁某污水处理厂七万吨日截污管网工程施工组织设计方案(DOC37页)_第1页
1/31

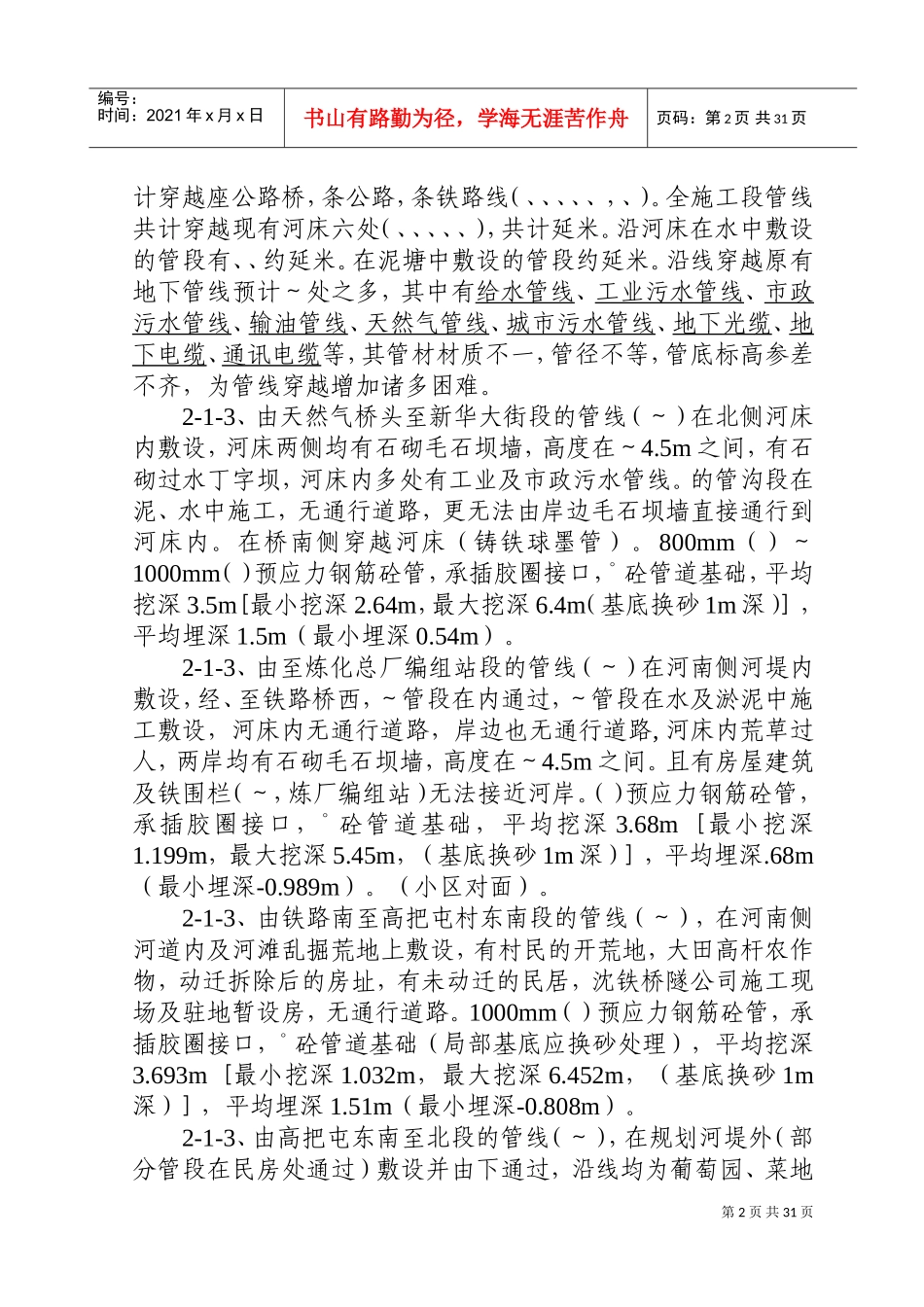

辽宁某污水处理厂七万吨日截污管网工程施工组织设计方案(DOC37页)_第2页
2/31

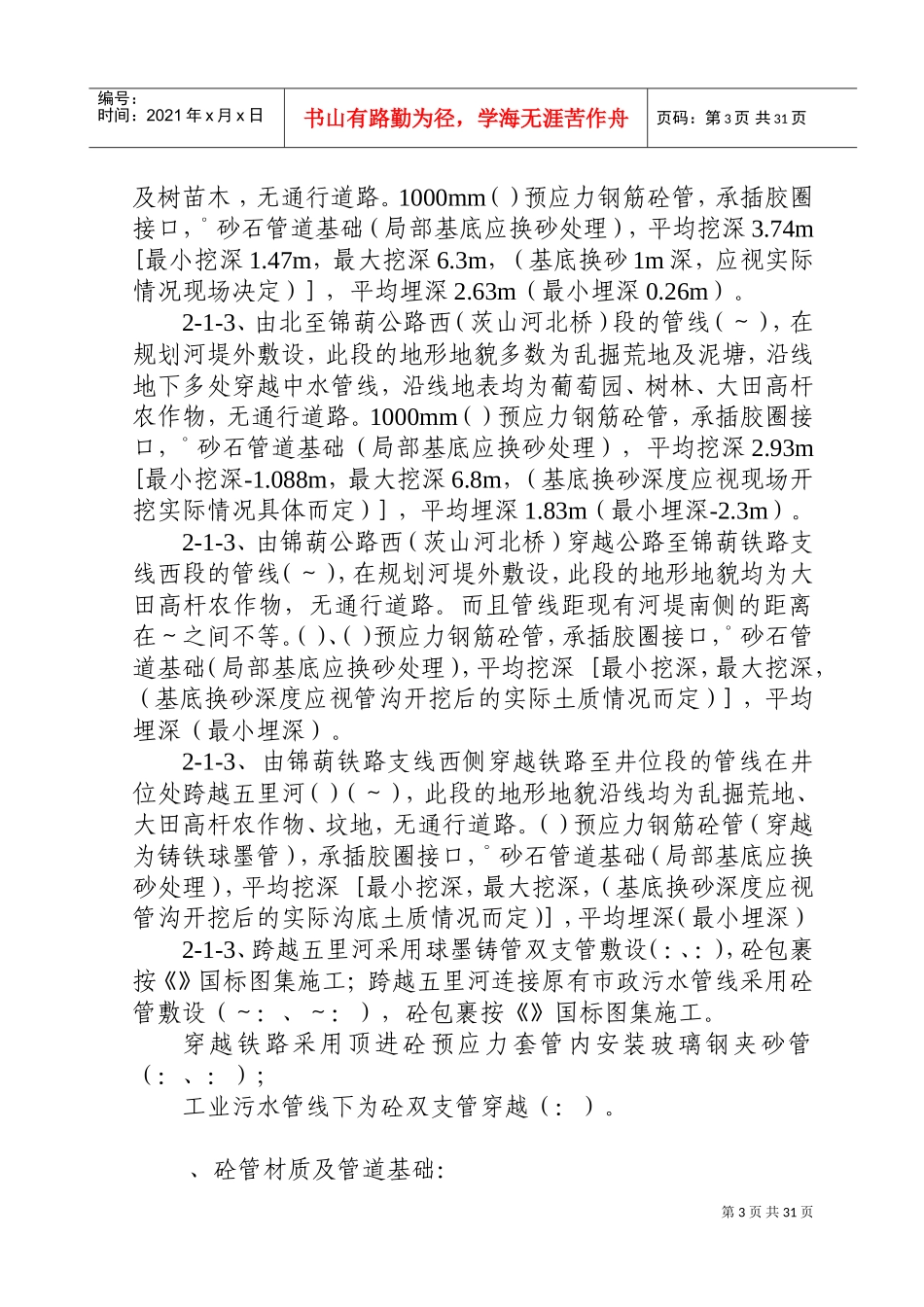

辽宁某污水处理厂七万吨日截污管网工程施工组织设计方案(DOC37页)_第3页
3/31
第1页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共31页七万吨日截污管网工程施工组织设计一、编制依据:、《市日截污管网工程招标文件》(2003G)、《给水排水管道工程施工及验收规范》()、《市政基础设施工程施工技术文件管理规定》(建城[]号)、《市城市污水截流干管工程》施工图(年月~、~)、《~》《~》(国家给水排水标准图集下)、《市政工程质量监督手册》《市政工程施工技术规程汇编》《市政工程质量通病防治手册》等工具书籍、结合现场实际情况、管线定位放线及历年施工经验编制,部分桩位间因地下情况不明无法预计,应根据现场实际开挖情况进行调整并编制单体施工技术措施,以方便具体施工指导工作。二、工程概况:、工程基本情况:本工程为市污水处理有限责任公司日污水处理厂五里河城市污水截流干管工程。、设计单位:中国市政工程东北设计研究院。、本施工段主要工程内容为:污水管道安装施工。、本施工段沿线基本概况:本施工段位于区至区地界,由化工厂桥头北侧起,途经五里河中游、下游至污水处理厂止,全长约11.85km。全施工段管线共第2页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共31页计穿越座公路桥,条公路,条铁路线(、、、、、,、)。全施工段管线共计穿越现有河床六处(、、、、、),共计延米。沿河床在水中敷设的管段有、、约延米。在泥塘中敷设的管段约延米。沿线穿越原有地下管线预计~处之多,其中有给水管线、工业污水管线、市政污水管线、输油管线、天然气管线、城市污水管线、地下光缆、地下电缆、通讯电缆等,其管材材质不一,管径不等,管底标高参差不齐,为管线穿越增加诸多困难。2-1-3、由天然气桥头至新华大街段的管线(~)在北侧河床内敷设,河床两侧均有石砌毛石坝墙,高度在~4.5m之间,有石砌过水丁字坝,河床内多处有工业及市政污水管线。的管沟段在泥、水中施工,无通行道路,更无法由岸边毛石坝墙直接通行到河床内。在桥南侧穿越河床(铸铁球墨管)。800mm()~1000mm()预应力钢筋砼管,承插胶圈接口,°砼管道基础,平均挖深3.5m[最小挖深2.64m,最大挖深6.4m(基底换砂1m深)],平均埋深1.5m(最小埋深0.54m)。2-1-3、由至炼化总厂编组站段的管线(~)在河南侧河堤内敷设,经、至铁路桥西,~管段在内通过,~管段在水及淤泥中施工敷设,河床内无通行道路,岸边也无通行道路,河床内荒草过人,两岸均有石砌毛石坝墙,高度在~4.5m之间。且有房屋建筑及铁围栏(~,炼厂编组站)无法接近河岸。()预应力钢筋砼管,承插胶圈接口,°砼管道基础,平均挖深3.68m[最小挖深1.199m,最大挖深5.45m,(基底换砂1m深)],平均埋深.68m(最小埋深-0.989m)。(小区对面)。2-1-3、由铁路南至高把屯村东南段的管线(~),在河南侧河道内及河滩乱掘荒地上敷设,有村民的开荒地,大田高杆农作物,动迁拆除后的房址,有未动迁的民居,沈铁桥隧公司施工现场及驻地暂设房,无通行道路。1000mm()预应力钢筋砼管,承插胶圈接口,°砼管道基础(局部基底应换砂处理),平均挖深3.693m[最小挖深1.032m,最大挖深6.452m,(基底换砂1m深)],平均埋深1.51m(最小埋深-0.808m)。2-1-3、由高把屯东南至北段的管线(~),在规划河堤外(部分管段在民房处通过)敷设并由下通过,沿线均为葡萄园、菜地第3页共31页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共31页及树苗木,无通行道路。1000mm()预应力钢筋砼管,承插胶圈接口,°砂石管道基础(局部基底应换砂处理),平均挖深3.74m[最小挖深1.47m,最大挖深6.3m,(基底换砂1m深,应视实际情况现场决定)],平均埋深2.63m(最小埋深0.26m)。2-1-3、由北至锦葫公路西(茨山河北桥)段的管线(~),在规划河堤外敷设,此段的地形地貌多数为乱掘荒地及泥塘,沿线地下多处穿越中水管线,沿线地表均为葡萄园、树林、大田高杆农作物,无通行道路。1000mm()预应力钢筋砼管,承插胶圈接口,°砂石管道基础(局部基底应换砂处理),平均挖深2.93m[最小挖深-1.088m,最大挖深6.8m,(基底换砂深度...
