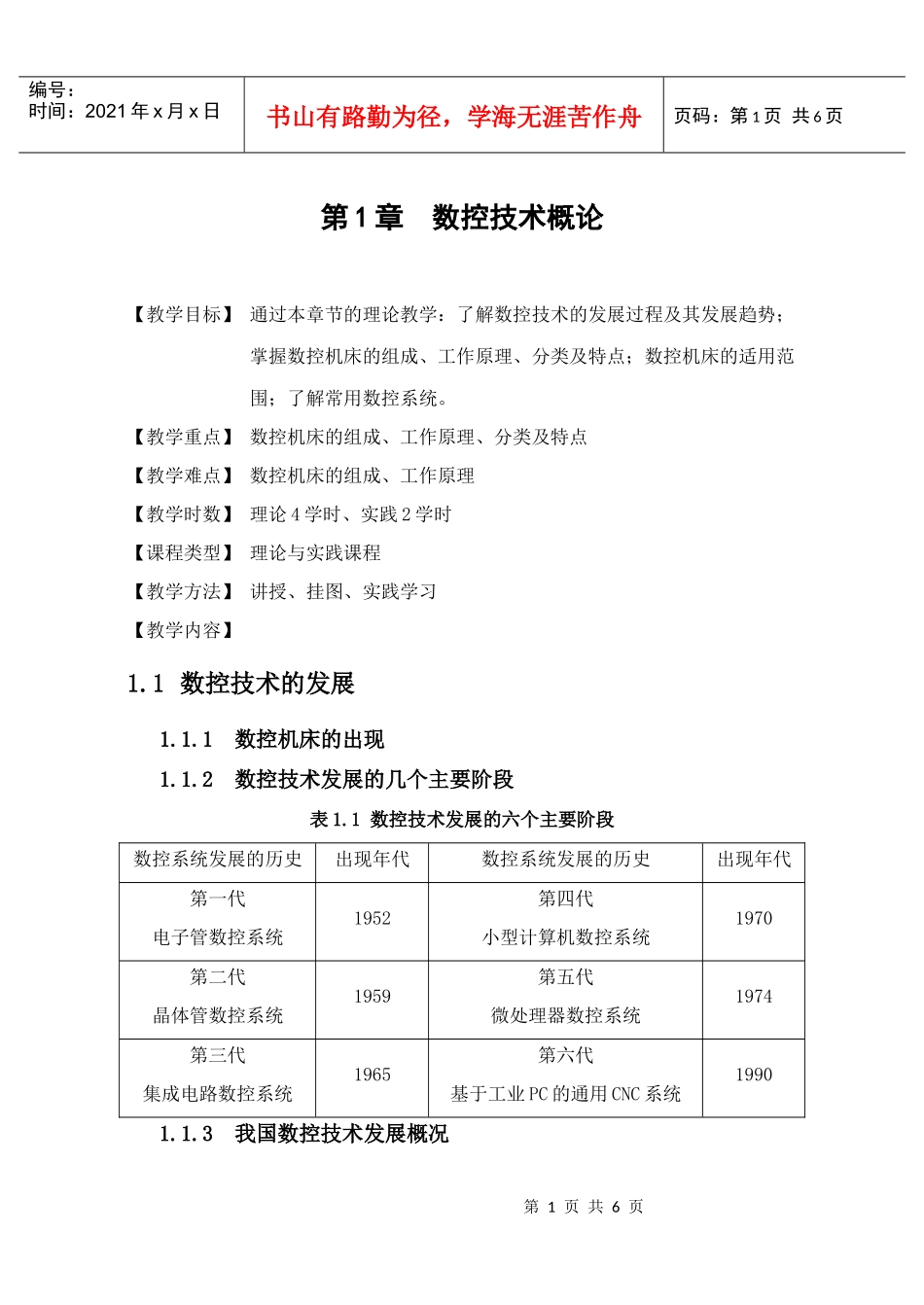

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第1章数控技术概论【教学目标】通过本章节的理论教学：了解数控技术的发展过程及其发展趋势；掌握数控机床的组成、工作原理、分类及特点；数控机床的适用范围；了解常用数控系统。【教学重点】数控机床的组成、工作原理、分类及特点【教学难点】数控机床的组成、工作原理【教学时数】理论4学时、实践2学时【课程类型】理论与实践课程【教学方法】讲授、挂图、实践学习【教学内容】1.1数控技术的发展1.1.1数控机床的出现1.1.2数控技术发展的几个主要阶段表1.1数控技术发展的六个主要阶段数控系统发展的历史出现年代数控系统发展的历史出现年代第一代电子管数控系统1952第四代小型计算机数控系统1970第二代晶体管数控系统1959第五代微处理器数控系统1974第三代集成电路数控系统1965第六代基于工业PC的通用CNC系统19901.1.3我国数控技术发展概况第2页共6页第1页共6页加工程序输入装置数控系统机床伺服系统辅助控制装置反馈系统图1.1数控机床的基本组成编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.1.4数控技术发展趋势1.数控控制器发展趋势（1）高性能的控制器（2）伺服驱动器向数字化、交流化和智能化方向发展（3）控制器的开放性能（4）智能化的控制器2.数控机床发展趋势⑴高速、高效、高精度、高可靠性⑵模块化、智能化、柔性化和集成化⑶开放性⑷出现新一代数控加工工艺与装备1.2数控机床的工作原理及基本组成1.2.1数控机床的工作原理1.2.2数控机床的组成1.3数控机床的分类第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页1.3.1按加工方式分类1、切削机床类2、成型机床类3、特种加工机床类4、其他机床类1.3.2按控制系统功能分类1.点位控制数控机床2.点位直线控制数控机床3.轮廓控制数控机床1.3.3按伺服控制方式分类1.开环控制数控机床2.闭环控制数控机床3.半闭环控制数控机床1.3.4按数控系统的功能水平分类1.4数控机床的特点和应用范围1.4.1数控机床的加工特点1.4.2数控机床的使用特点1.5典型数控系统简介1.5.1FANUC公司的主要数控系统1.5.2SIEMENS公司的主要数控系统1.5.3FAGOR公司的数控系统第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页1.5.4华中数控系统1.5.5北京航天数控1.6本章小结：本章主要对数控技术进行了总体概述。1.数控技术发展的52年间，主要经过了六个主要阶段：电子管数控系统、晶体管数控系统、集成电路数控系统、小型计算机数控系统、微处理器数控系统、基于工业PC的通用CNC系统。2.数控机床加工的原理是：首先要将被加工零件的图样及工艺信息数字化，用规定的代码和程序格式编写加工程序；然后将所编程序指令输入到机床的数控装置中；再后数控装置将程序（代码）进行译码、运算后，向机床各个坐标的伺服机构和辅助控制装置发出信号，驱动机床各运动部件，控制所需要的辅助运动，最后加工出合格零件。3.数控机床主要由加工程序、输入装置、数控系统、伺服系统、测量反馈装置、辅助控制装置及机床等七个部分组成。4.数控机床按加工工艺方式可分为切削机床类、成型机床类、特种加工机床类、其它机床类；按控制系统功能可分为点位控制、点位直线控制、轮廓控制数控机床；按伺服控制方式可分为开环、闭环和半闭环控制数控机床。按数控系统的功能水平可分为高、中、低三档数控机床。5.数控机床对操作维修人员有较高的技术要求，对刀具夹具也有较高的要求。数控机床主要适用于批量小而又多次生产的零件、几何形状复杂的零件、加工过程中必须进行多种加工的零件、必须严格控制公差的零件、工艺设计会变化的零件、需全部检验的零件。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页6.市场上使用的数控系统很多，编程时应按所使用数控系统代码的编程规则进行编程。实验教案实验一数控系统的组成及原理实验名称：数控系统的组成及原理实验目的：1、了解数控系统的特点、基本组成和应用。2、了解数控系统常用...
