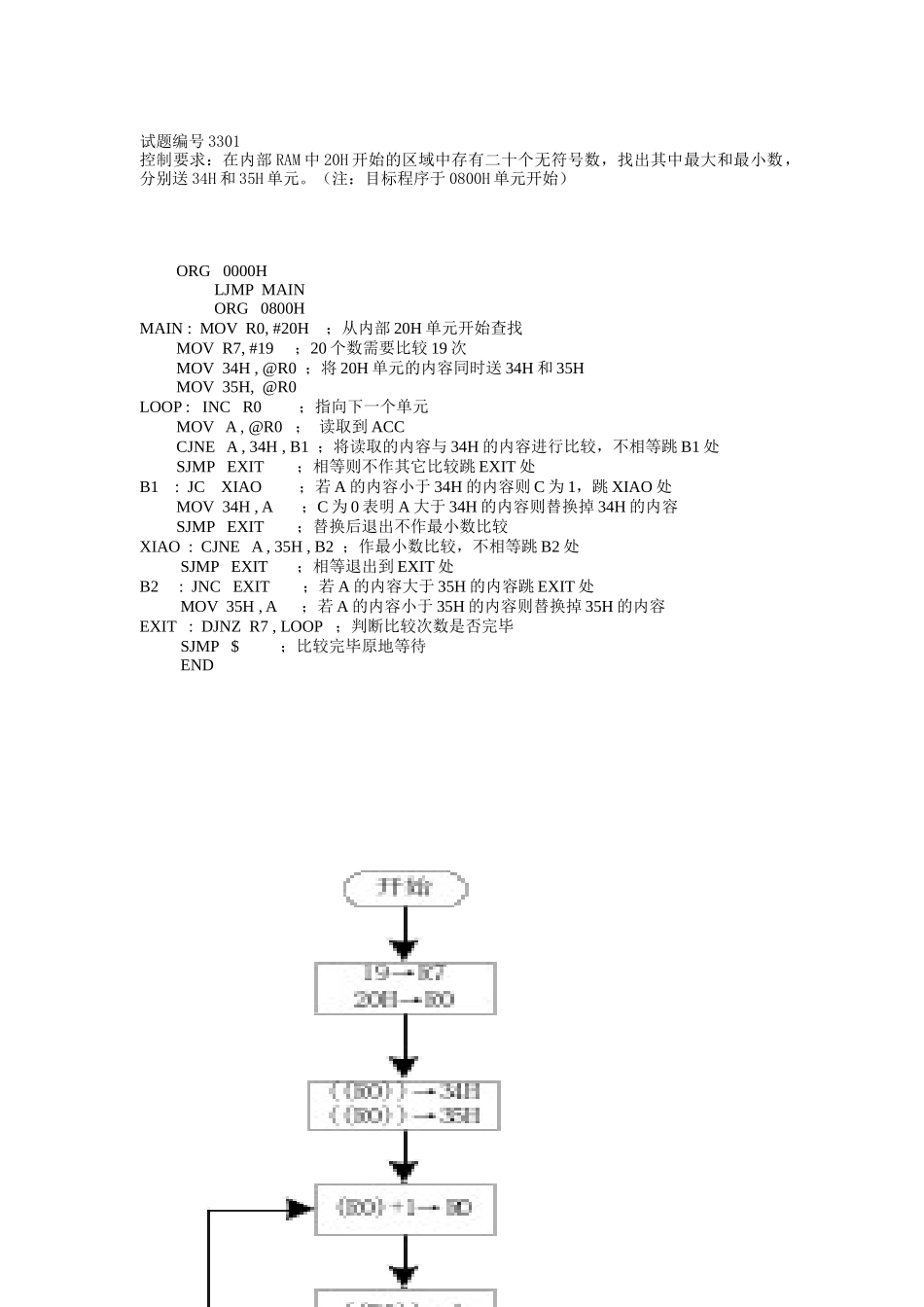

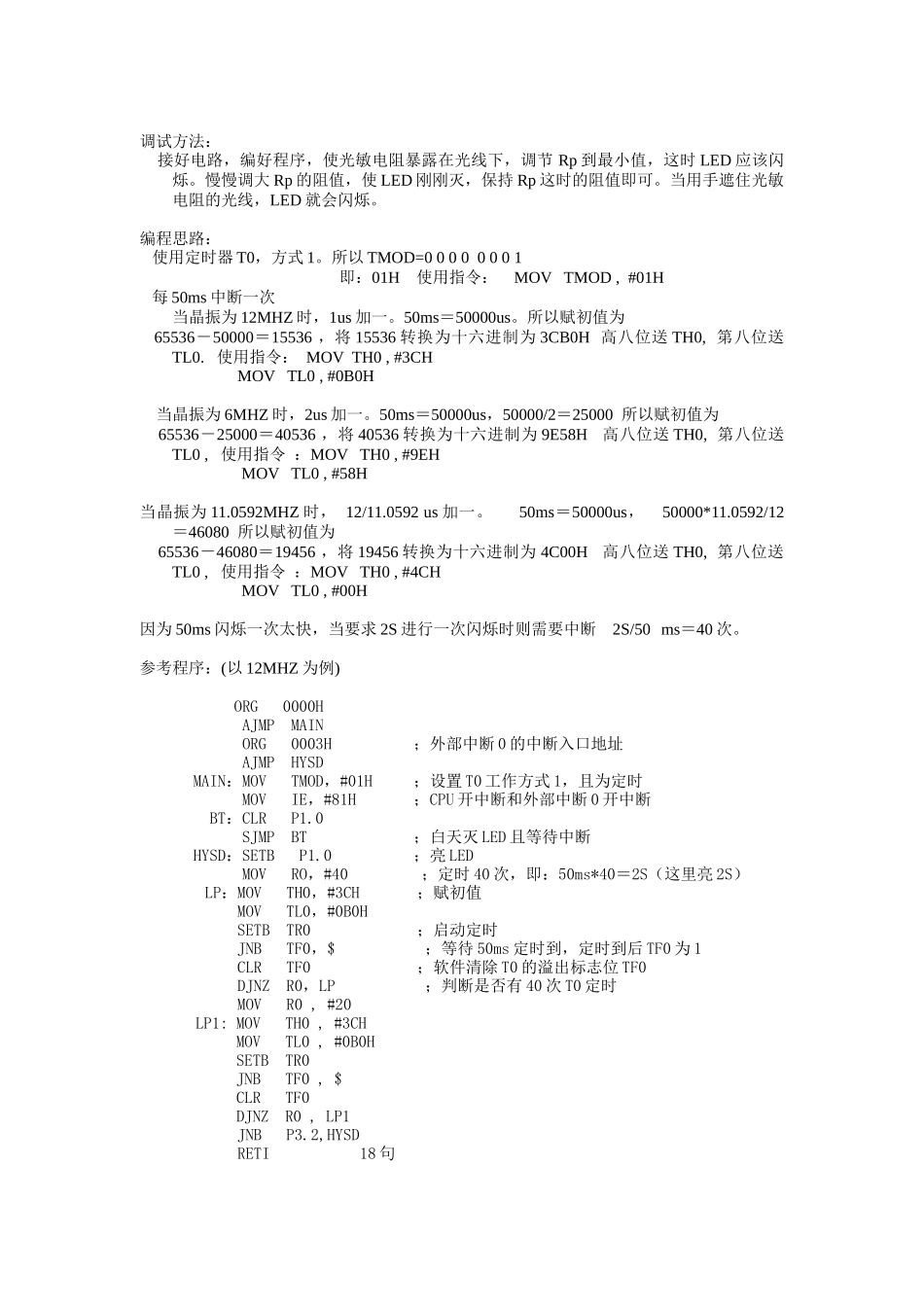

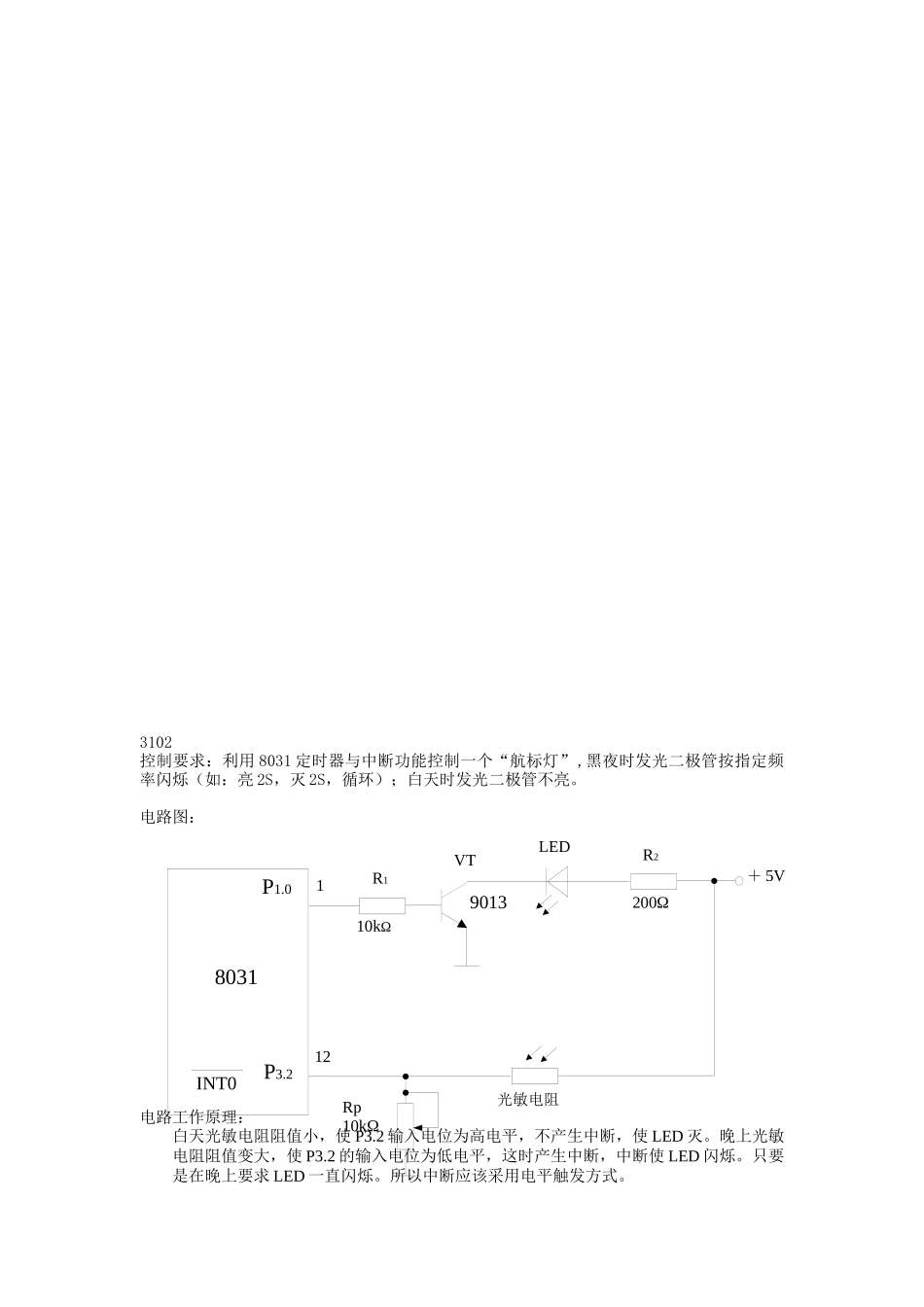

试题编号3301控制要求：在内部RAM中20H开始的区域中存有二十个无符号数，找出其中最大和最小数，分别送34H和35H单元。（注：目标程序于0800H单元开始）ORG0000HLJMPMAINORG0800HMAIN:MOVR0,#20H；从内部20H单元开始查找MOVR7,#19；20个数需要比较19次MOV34H,@R0；将20H单元的内容同时送34H和35HMOV35H,@R0LOOP:INCR0；指向下一个单元MOVA,@R0；读取到ACCCJNEA,34H,B1；将读取的内容与34H的内容进行比较，不相等跳B1处SJMPEXIT；相等则不作其它比较跳EXIT处B1:JCXIAO；若A的内容小于34H的内容则C为1，跳XIAO处MOV34H,A；C为0表明A大于34H的内容则替换掉34H的内容SJMPEXIT；替换后退出不作最小数比较XIAO:CJNEA,35H,B2；作最小数比较，不相等跳B2处SJMPEXIT；相等退出到EXIT处B2:JNCEXIT；若A的内容大于35H的内容跳EXIT处MOV35H,A；若A的内容小于35H的内容则替换掉35H的内容EXIT:DJNZR7,LOOP；判断比较次数是否完毕SJMP$；比较完毕原地等待ENDP1.0INT018031LEDR110kΩVT9013R2200ΩP3.2＋5V12Rp10kΩ光敏电阻3102控制要求：利用8031定时器与中断功能控制一个“航标灯”,黑夜时发光二极管按指定频率闪烁（如：亮2S，灭2S，循环）；白天时发光二极管不亮。电路图：电路工作原理：白天光敏电阻阻值小，使P3.2输入电位为高电平，不产生中断，使LED灭。晚上光敏电阻阻值变大，使P3.2的输入电位为低电平，这时产生中断，中断使LED闪烁。只要是在晚上要求LED一直闪烁。所以中断应该采用电平触发方式。调试方法：接好电路，编好程序，使光敏电阻暴露在光线下，调节Rp到最小值，这时LED应该闪烁。慢慢调大Rp的阻值，使LED刚刚灭，保持Rp这时的阻值即可。当用手遮住光敏电阻的光线，LED就会闪烁。编程思路：使用定时器T0，方式1。所以TMOD=00000001即：01H使用指令：MOVTMOD,#01H每50ms中断一次当晶振为12MHZ时，1us加一。50ms＝50000us。所以赋初值为65536－50000＝15536，将15536转换为十六进制为3CB0H高八位送TH0,第八位送TL0.使用指令：MOVTH0,#3CHMOVTL0,#0B0H当晶振为6MHZ时，2us加一。50ms＝50000us，50000/2＝25000所以赋初值为65536－25000＝40536，将40536转换为十六进制为9E58H高八位送TH0,第八位送TL0,使用指令：MOVTH0,#9EHMOVTL0,#58H当晶振为11.0592MHZ时，12/11.0592us加一。50ms＝50000us，50000*11.0592/12＝46080所以赋初值为65536－46080＝19456，将19456转换为十六进制为4C00H高八位送TH0,第八位送TL0,使用指令：MOVTH0,#4CHMOVTL0,#00H因为50ms闪烁一次太快，当要求2S进行一次闪烁时则需要中断2S/50ms＝40次。参考程序：(以12MHZ为例)ORG0000HAJMPMAINORG0003H；外部中断0的中断入口地址AJMPHYSDMAIN：MOVTMOD，#01H；设置T0工作方式1，且为定时MOVIE，#81H；CPU开中断和外部中断0开中断BT：CLRP1.0SJMPBT；白天灭LED且等待中断HYSD：SETBP1.0；亮LEDMOVRO，#40；定时40次，即：50ms*40＝2S（这里亮2S）LP：MOVTH0，#3CH；赋初值MOVTL0，#0B0HSETBTR0；启动定时JNBTF0，$；等待50ms定时到，定时到后TF0为1CLRTF0；软件清除T0的溢出标志位TF0DJNZR0，LP；判断是否有40次T0定时MOVR0,#20LP1:MOVTH0,#3CHMOVTL0,#0B0HSETBTR0JNBTF0,$CLRTF0DJNZR0,LP1JNBP3.2,HYSDRETI18句8031P1.0P1.7R0R7200ΩLED0LED7CC4011CC4011＋5V1234567891011121314151617181920P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST/VPDRXDP3.0TXDP3.1INT0P3.2INT1P3.3T0P3.4T1P3.5WRP3.6RDP3.7XTAL2XTAL1Vss4039383736353433323130292827262524232221VccP0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/VppALE/PROGPSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0803180518751+5V1213141110981234567CC4011Vcc4A4B4Y3Y3B3A1A1B1Y2Y2A2BVss试题编号3105考题：循环点亮8个发光二极管。控制要求：利用左移或右移指令从左向右点亮并循环n次,或从右向左点亮并循环n次,循环完毕全部熄灭。(循环顺序及次数由考评员现场指定)高电单片机实操程序1.电路原理图：2.电路工作原理：根据电路原理图可知：当某位输出为高电平时对应的LED发光。要求从左向右移动时先从P1口输出10000000即：80H这时LED7亮，其它灭，亮的时间可以通过延时确定。当向P1口送...
