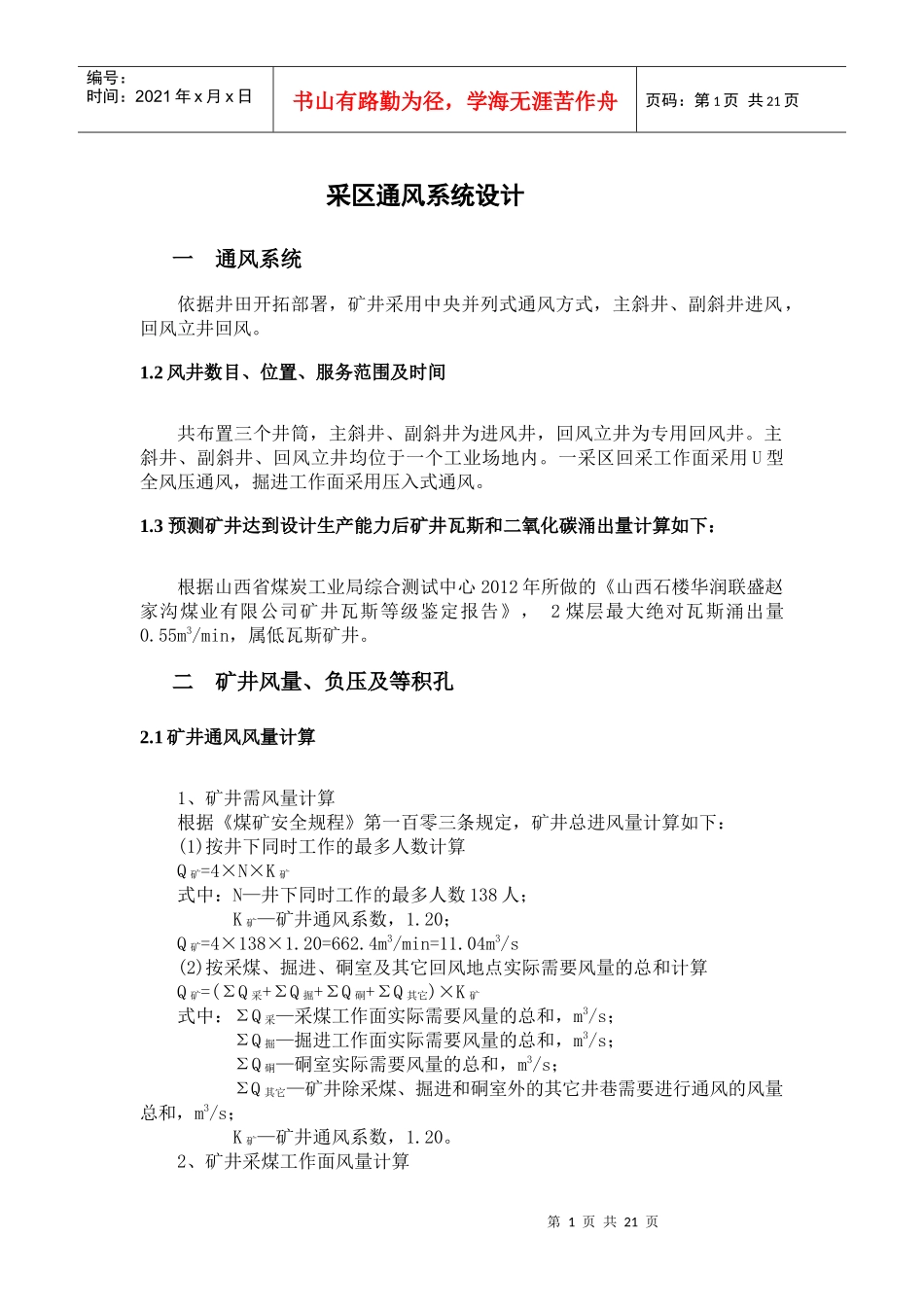

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页采区通风系统设计一通风系统依据井田开拓部署，矿井采用中央并列式通风方式，主斜井、副斜井进风，回风立井回风。1.2风井数目、位置、服务范围及时间共布置三个井筒，主斜井、副斜井为进风井，回风立井为专用回风井。主斜井、副斜井、回风立井均位于一个工业场地内。一采区回采工作面采用U型全风压通风，掘进工作面采用压入式通风。1.3预测矿井达到设计生产能力后矿井瓦斯和二氧化碳涌出量计算如下：根据山西省煤炭工业局综合测试中心2012年所做的《山西石楼华润联盛赵家沟煤业有限公司矿井瓦斯等级鉴定报告》，2煤层最大绝对瓦斯涌出量0.55m3/min，属低瓦斯矿井。二矿井风量、负压及等积孔2.1矿井通风风量计算1、矿井需风量计算根据《煤矿安全规程》第一百零三条规定，矿井总进风量计算如下：(1)按井下同时工作的最多人数计算Q矿=4×N×K矿式中：N—井下同时工作的最多人数138人；K矿—矿井通风系数，1.20；Q矿=4×138×1.20=662.4m3/min=11.04m3/s(2)按采煤、掘进、硐室及其它回风地点实际需要风量的总和计算Q矿=(ΣQ采+ΣQ掘+ΣQ硐+ΣQ其它)×K矿式中：ΣQ采—采煤工作面实际需要风量的总和，m3/s；ΣQ掘—掘进工作面实际需要风量的总和，m3/s；ΣQ硐—硐室实际需要风量的总和，m3/s；ΣQ其它—矿井除采煤、掘进和硐室外的其它井巷需要进行通风的风量总和，m3/s；K矿—矿井通风系数，1.20。2、矿井采煤工作面风量计算第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页采煤工作面应按瓦斯（或CO2）涌出量、工作面温度、同时工作的最多人数分别计算，取其中最大值，并用风速验算。a、按瓦斯涌出量计算以采煤工作面回风巷瓦斯浓度不超过1%为标准计算需风量。因此工作面风量计算如下：Q采=100×q采×K采通（m3/min）式中：Q采——回采工作面实际需风量，m3/min；q采——采煤工作面回风巷风流中绝对瓦斯涌出量，m3/min；K采通——采煤工作面为瓦斯涌出不均匀的风量备用系数，取1.4；则Q采=100×2.69×1.4=376.6m3/min=6.28m3/s。b、按工作面温度计算Q采＝60×Vc×Sc×Ki式中：Q采——工作面需风量，m3/min；Vc——工作面适宜风速，依据《煤矿通风能力核定办法》回采工作面温度与风速的对应关系取1.5m/s；Sc——回采工作面平均有效断面，工作面取5.145m2；Ki——工作面长度系数，取1.1。Q采＝60×1.5×5.145×1.1＝509.355m3/min＝8.49m3/sc、按工作人员数量计算Q采=4×nc式中：Q采——工作面供风量，m3/min；4——每人每分钟应供给的最低风量，m3/min；nc——采煤工作面同时工作的最多人数，按交接班时24人考虑。Q采=4×24=96m3/min=1.6m3/sd、按风速验算①验算最小风量：Qcf≥60×0.25ScbScb=lcb×hcf×70%Scb=lcb×hcf×70%=3.8×1.47×70%=3.91Qcf≥60×0.25Scb=60×0.25×3.91=58.65②验算最大风量：Qcf≤60×4.0ScsScs=lcs×hcf×70%Scs=lcs×hcf×70%=3.2×1.47×70%=3.3Qcf≤60×4.0Scs=60×4.0×3.3=792式中：Scb——回采工作面最大控顶距有效断面，m2；lcb——回采工作面最大空顶距，取3.8m；hcf——回采工作面实际采高，取1.47m；Scs——回采工作面最小空顶距有效断面，m2；lcs——回采工作面最小空顶距，取3.2m；0.25——采煤工作面允许的最小风速，m/s；70%——有效通风断面系数；4.0——采煤工作面允许的最大风速，m/s。e、按炸药使用量计算Q普掘=25×A普掘第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页式中：Q普掘——普掘掘进工作面需要风量，m3/min；A普掘——掘进工作面一次爆破的最大炸药用量，A普掘=6kg。Q普掘=25×6=150m3/min=2.5m3/s即：58.65≤Qcf≤79258.65≤509.355≤792综上所述，取最大计算值，并经风速校验，确定采煤工作面需风量为8.49m3/s。3、矿井掘进工作面风量计算煤巷、半煤岩巷和岩巷独头通风掘进工作面的风量，应按瓦斯（或CO2）涌出量、炸药用量、局部通风机吸风量、同时工作的最多人数分别计算，取其中最大值，并用风速验算。a、按瓦斯涌出量计算Q掘=1...
